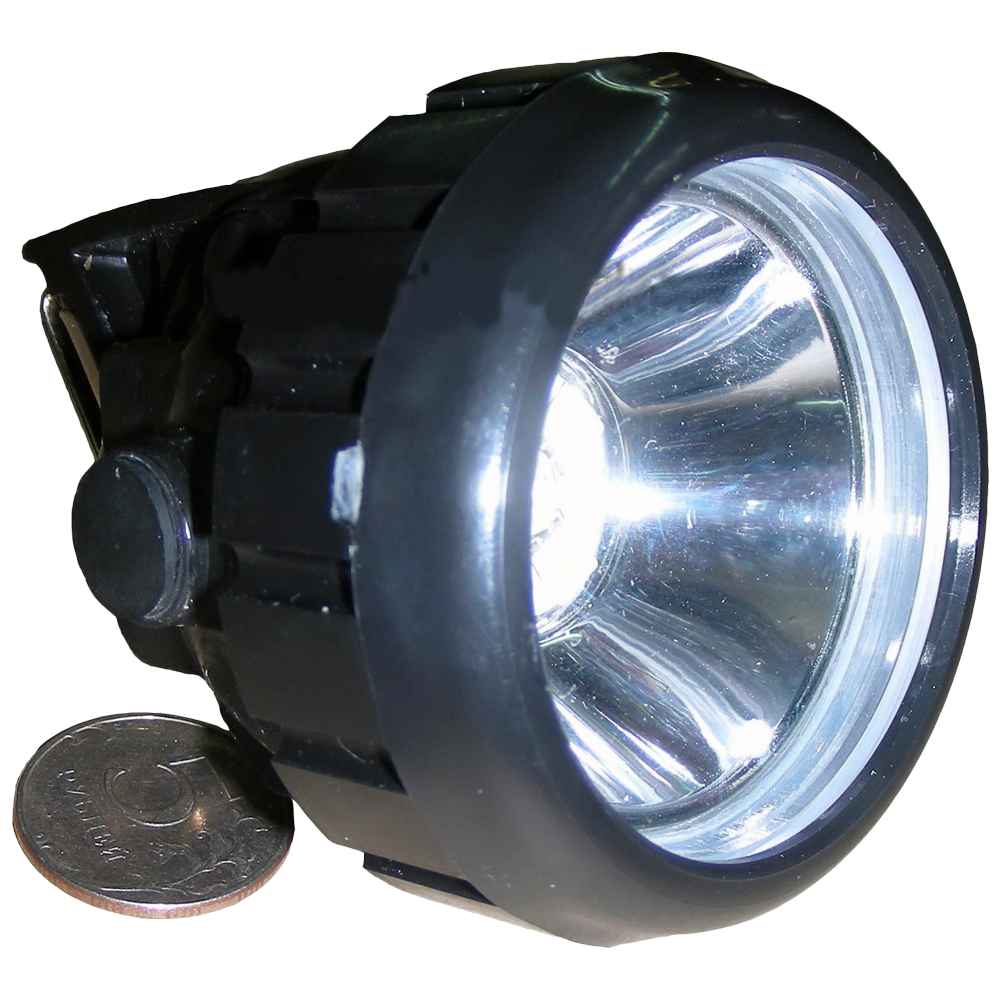

НГР светильники головные взрывобезопасные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Головные

Напряжение питания: = 3,6 В, = 3,7 В

Потребляемая мощность: 1,5 Вт

Тип источника света: Матрица светодиодная

Световой поток: 22 лм, 60 лм

Цена (без учета НДС): По запросу руб.

Описание

Осветительные приборы серии НГР предназначены для индивидуального освещения рабочего места, а также, в зависимости от модификации, могут быть оснащены функцией приема сигналов индивидуального подземного аварийного оповещения и персонального вызова, позиционирования, поиска в завалах, определения местоположения горнорабочего в аварийных ситуациях в течение не менее 36 часов.

Области применения:

  • Подземные выработки и наземные сооружения рудников и угольных шахт, в том числе опасных по воспламенению рудничного газа и/или угольной пыли.
  • Взрывоопасные зоны помещений и наружных установок в соответствии с маркировкой взрывозащиты.

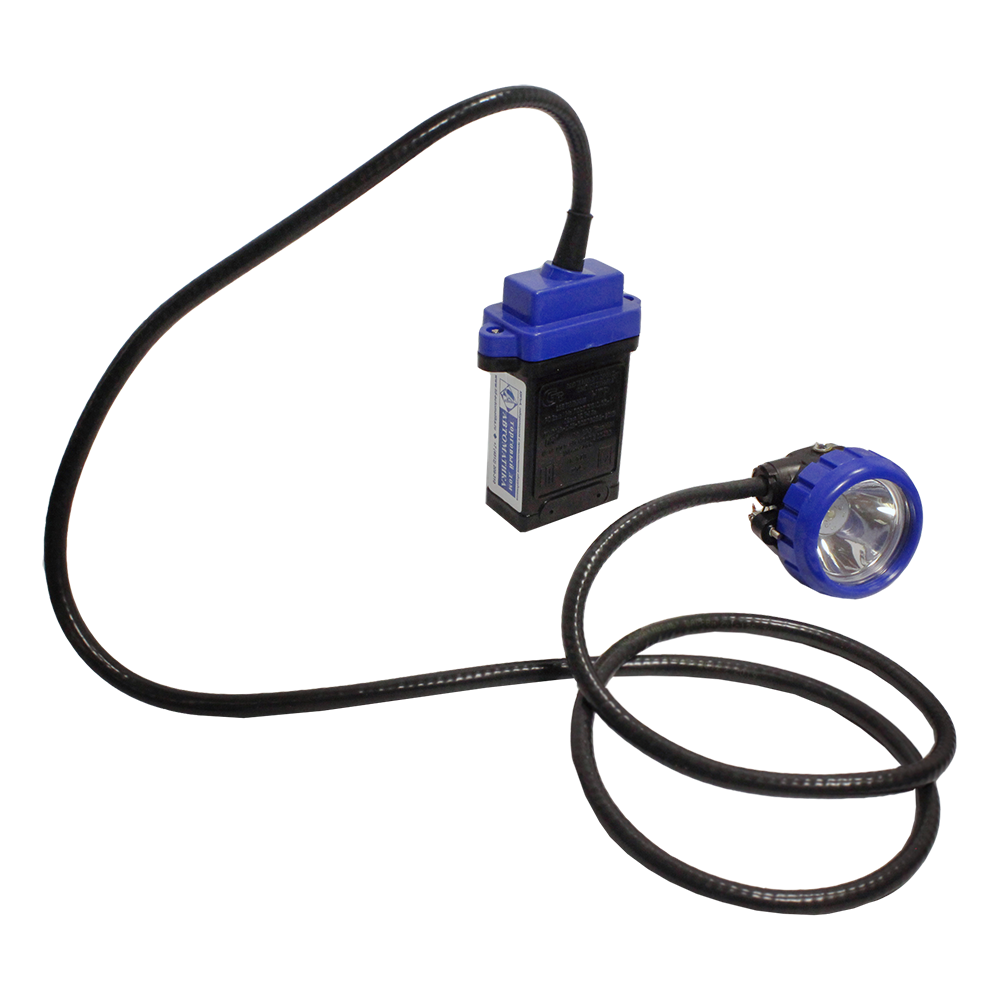

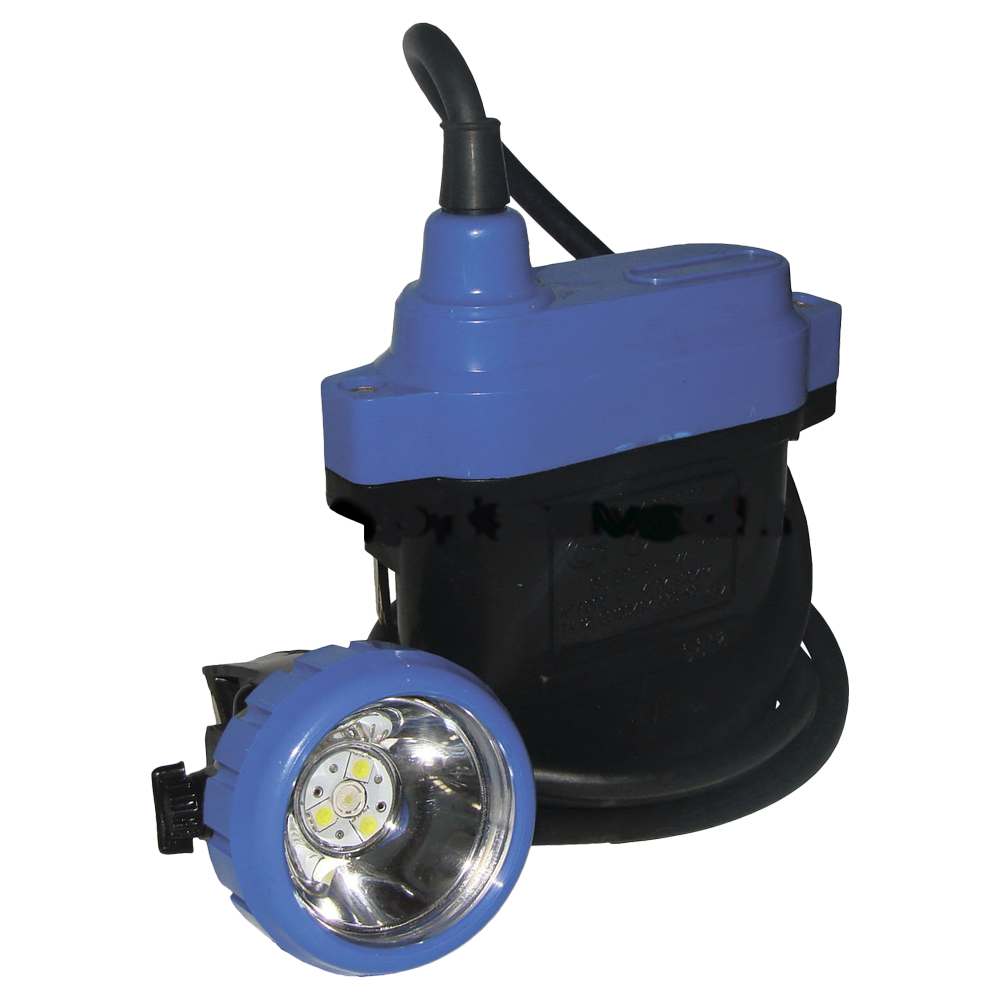

Конструктивно головные светильники НГР исп. 02-07 состоят из батареи и фары, соединенных между собой кабелем.

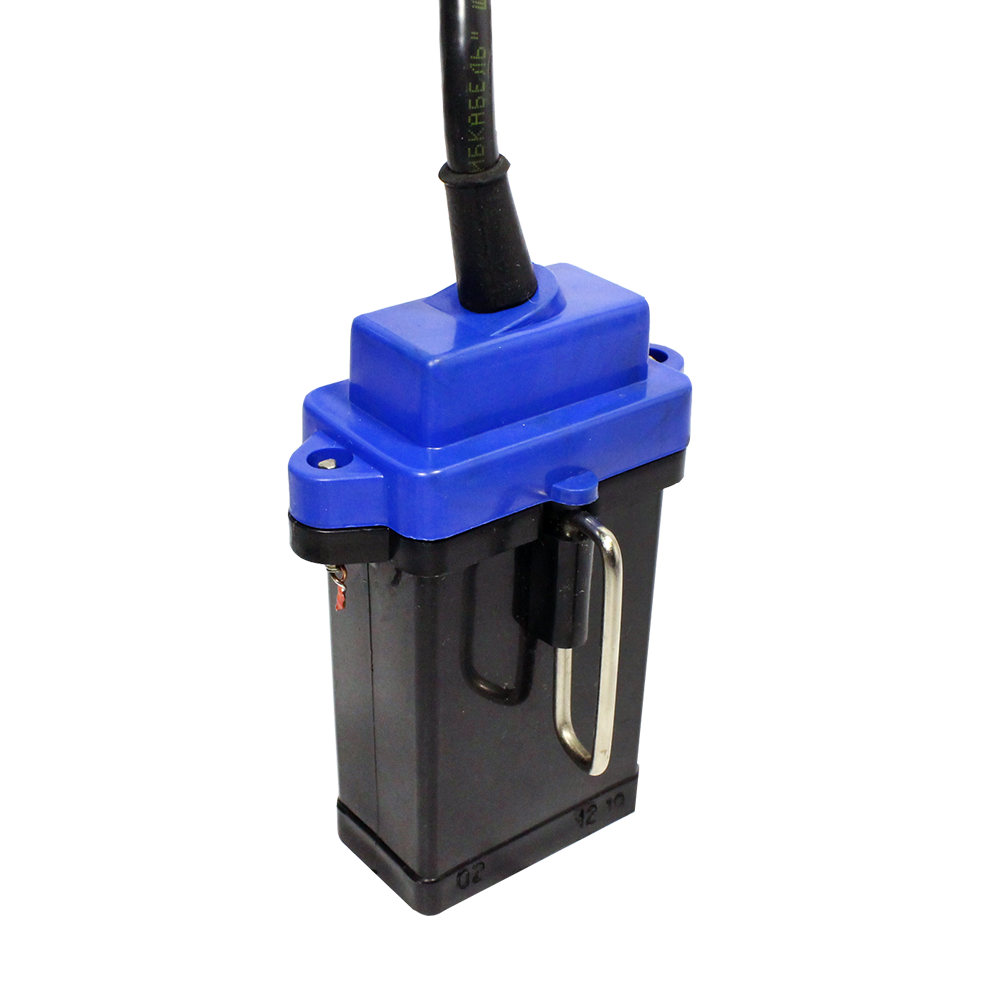

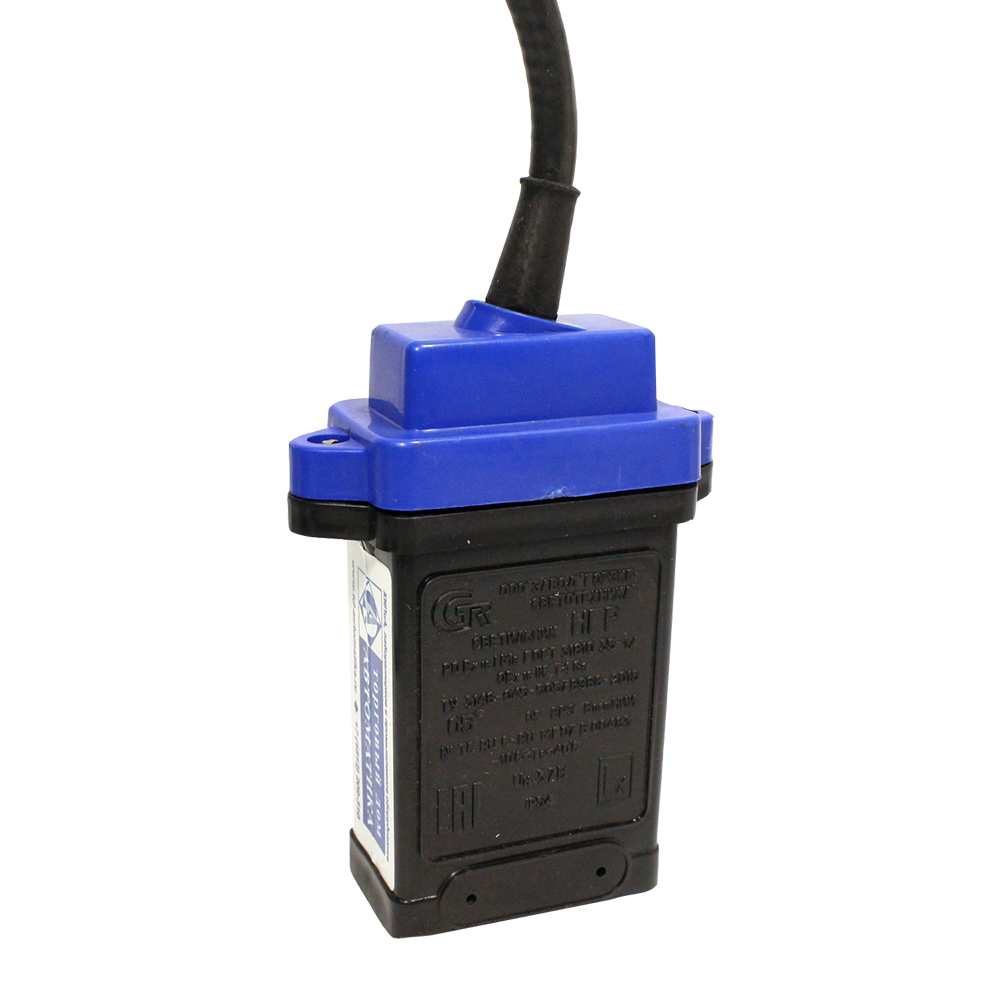

В зависимости от исполнения, в корпусе батареи размещены:

  • Источник питания и блок искрозащиты, представляющие собой неразборную конструкцию за счет заливки корпуса компаундом.
  • Источник питания, два блока искрозащиты и радиосигнализаторы систем оповещения, позиционирования и поиска в завалах. В крышке батареи установлен блок коммутации.

В корпусе фары расположены:

  • Светодиодный модуль, переключатель и зарядный узел, состоящий из контактной втулки, стопора и отрицательного наружного контакта.
  • Модуль акселерометра, светодиодный модуль, переключатель и зарядный узел.

Переносные светильники НГР исп. 01 представляют собой налобный фонарь, в которой аккумуляторная батарея размещёна непосредственно в фаре.

Особенности:

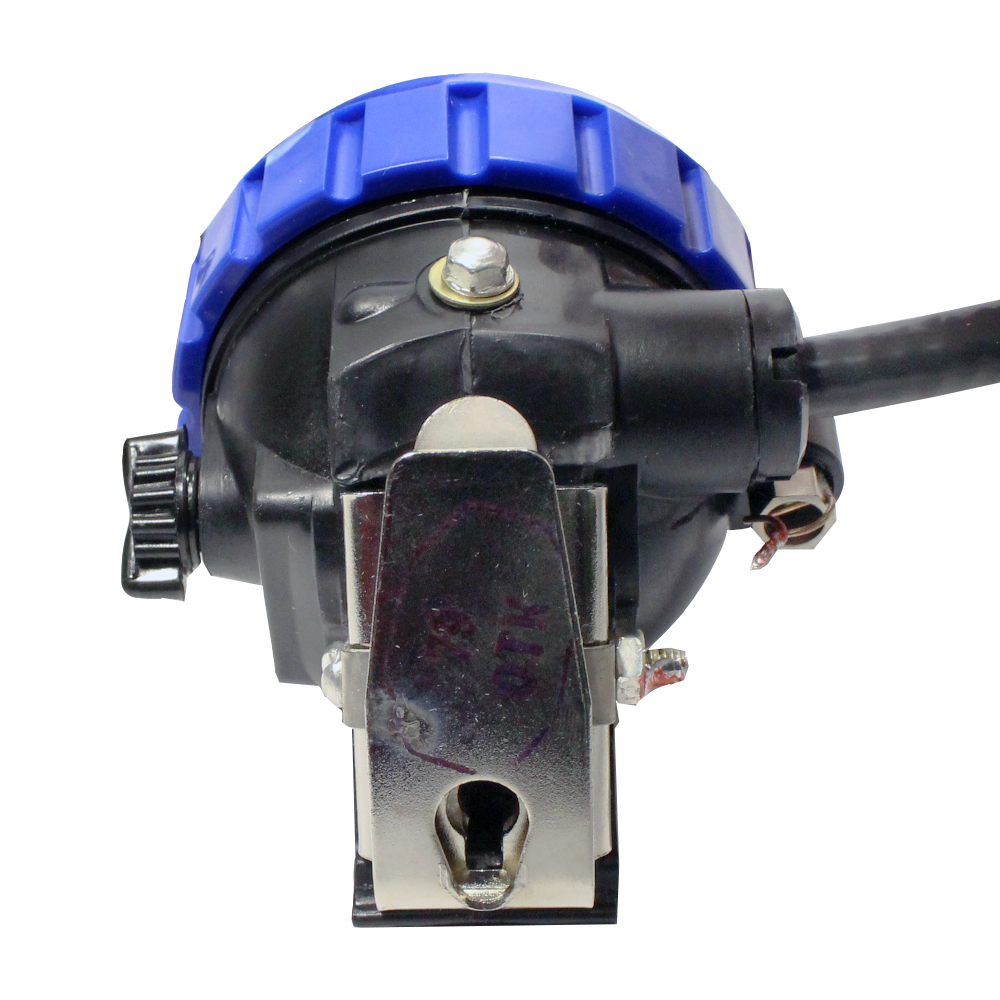

  • На корпусном блоке имеются скобы для закрепления его на поясном ремне. Крепление фары на каске осуществляется с помощью скобы и пластинчатой пружины. Также возможно крепление на голову или головной убор при помощи лямок головных. Корпусные детали выполнены из ударопрочного пластика.
  • Светопропускающий элемент изготовлен из высокопрочного поликарбоната толщиной 3 мм с дополнительной антиабразивной линзой толщиной 3 мм.
  • Пылевлагозащита обеспечивается за счет применения резинового уплотнителя.
  • Светильник отличается передовой электроникой и широким набором функций:
    • Включение/выключение светодиодного модуля, а также выбор режима его работы осуществляется с помощью переключателя или кнопки, для модели НГР исп.01, расположенных на корпусе фары.

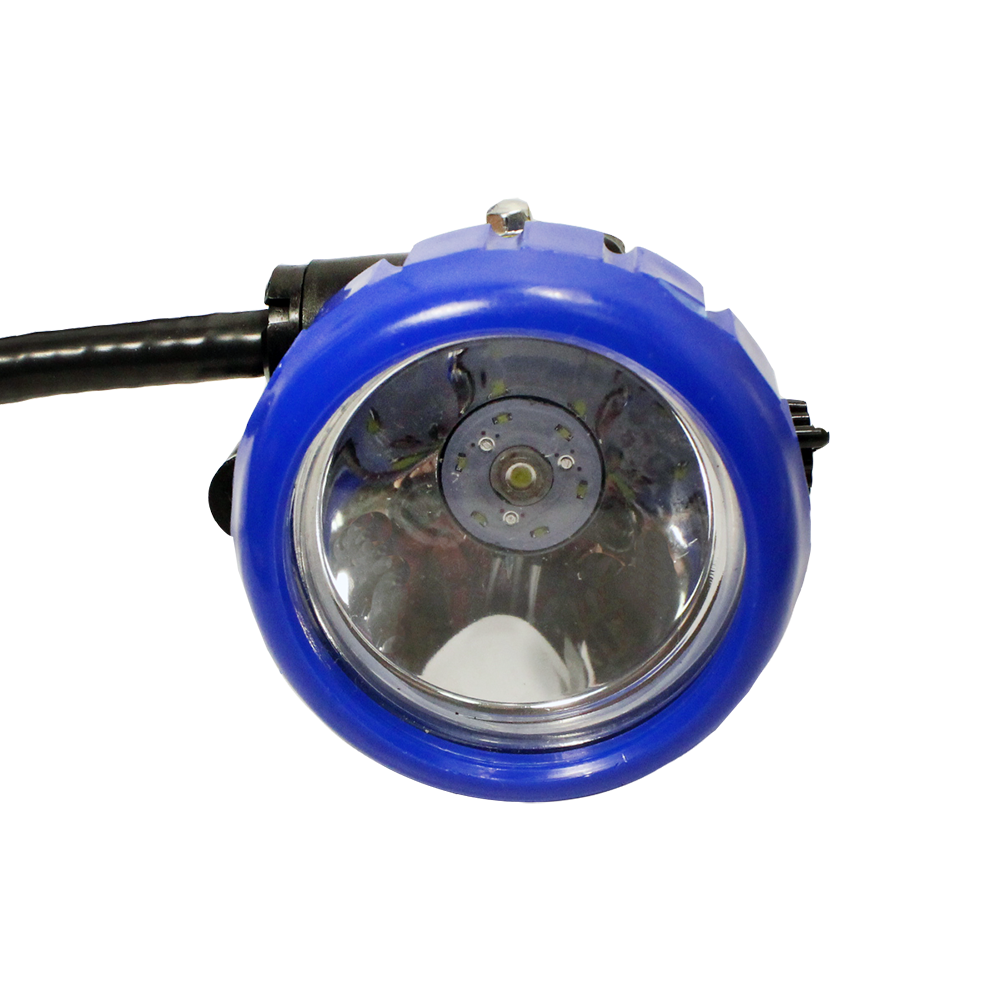

    • Светильник работает в двух режимах: основного и резервного освещения. В модели НГР исп.01 световой поток регулируется при нажатии и удерживании кнопки. Источником света служит сверхъяркий светодиод для основного режима и дополнительные светодиоды для аварийного режима работы.
    • На корпусе фары расположен зарядный узел, через который аккумуляторная батарея подключается к зарядному устройству.
    • Наличие электронного блока защиты, установленного в корпусе блока аккумуляторной батареи, обеспечивает искрозащиту от токов короткого замыкания и защиту при глубоком разряде батареи.
    • Оснащение радиосигнализатором, обеспечивает прием сигналов индивидуального подземного аварийного оповещения, функцию радиомаяка и персонального вызова.

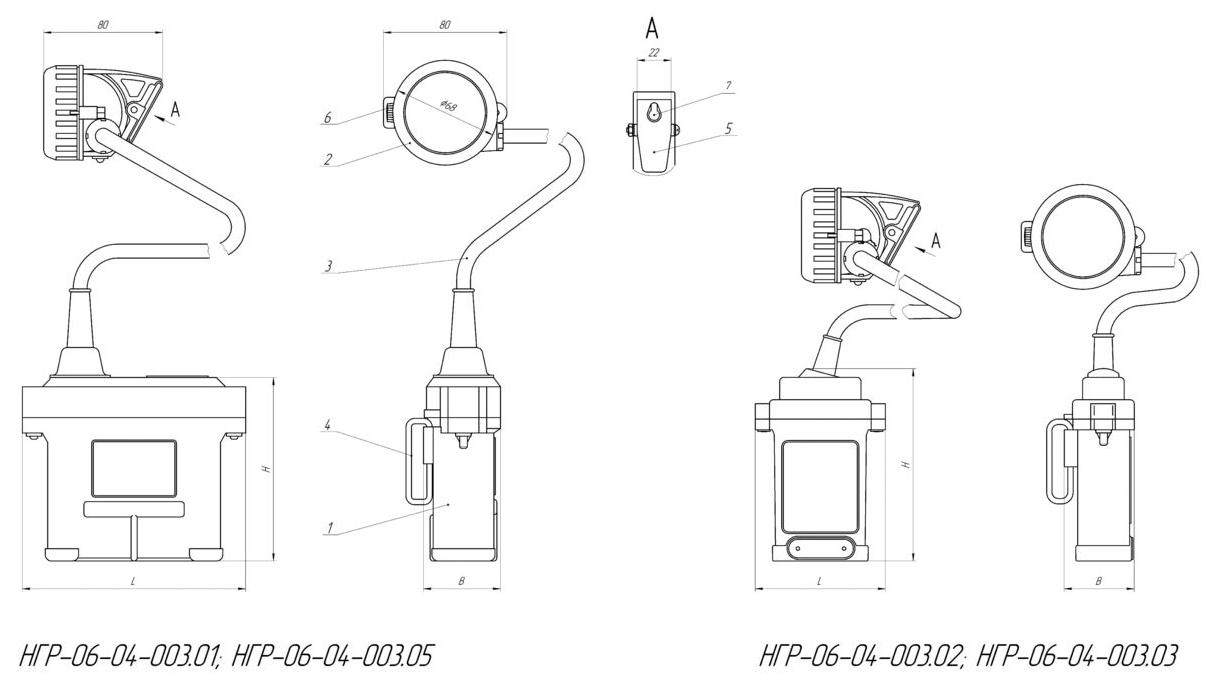

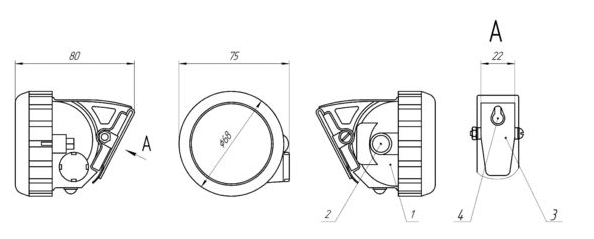

Габаритный чертеж

1 - корпус; 2 - фара; 3 - шнур 1,4 м; 4 - скоба, 5 - зажим,
6 - переключатель, 7 - гнездо для подключения к зарядному устройству с контактной группой

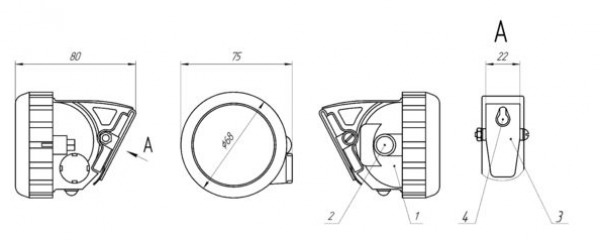

1 - корпус; 2 - кнопка включения и переключения режимов освещения;
3 - зажим; 4 - гнездо для подключения к зарядному устройству с контактной группой

Технические характеристики

Сила света 2600 кд
Угол излучения 6° (рабочий режим), 46° (аварийный режим)
Материалы изготовления Полипропилен (корпус), высокопрочный поликарбонат (светопропускающий элемент)
Маркировка взрывозащиты 0ExiaIICT4, ExiasIMa
Класс защиты от поражения электрическим током III
Климатическое исполнение (диапазон рабочих температур) О5
Исполнение по степени защиты IP54
Габаритные размеры 145х55х135 мм, 90х45х125 мм (батарейный блок), Ø75х88 мм (фара)
Вес 0,25 кг; 1,1 кг

Структура обозначения, пример заказа

НГР
Х1
Х2
О5

Климатическое исполнение и категория размещения по ГОСТ 15150

Тип радиосигнализатора (см. Варианты исполнений)

Источник питания (исп.01, исп.02, исп.03, исп.04, исп.05, исп.06, исп.07 - см. Варианты исполнений)

Наименование модели

Варианты исполнений

Светильники серии НГР имеют несколько вариантов исполнения, отличающиеся используемыми аккумуляторами и габаритными размерами, также есть исполнение со встроенным радиосигнализатором. Исполнение 01, выполненное как налобный фонарь широко используется на взрывоопасных объектах химической и нефте-газовой промышленности. Исполнения 03-07 оснащены функцией светового сигнализатора. Сигнализаторы с мигающим красным светом применяются для обозначения последней вагонетки состава, для обозначения ограждений во взрывоопасных зонах и в других случаях.

Наименование ОП

НГР
исп. 01

НГР
исп. 02

НГР
исп. 03

НГР
исп. 04

НГР
исп. 05

НГР
исп. 06

НГР
исп. 07

Источник света

Светодиодный модуль

Световой поток, лм

рабочий режим аварийный режим

61
22

Сила света максимальная, кд

2600

Угол распределения света, град

рабочий режим
аварийный режим

6
46

Источник питания

тип

емкость, А*ч

напряжение, В

Li-Ion

1,2

3,7

Li-Pol

3,3

3,7

Li-Pol

6,6

3,7

Li-Pol

8,2

3,7

Ni-MH

7

3,6

Ni-MH

10

3,6

Li-Pol

6,6 и 3,3*

3,7

Продолжительность
непрерывной работы, ч

рабочий режим
аварийный режим

10

24

10

28

10

40

12

48

14

60

20

85

13

58

Масса, кг

0,25

1,1

Габаритные размеры, мм

фара (Ø*H)

75х88

источник питания (L*B*H)

-

90х45х125

145х55х135

Номинальный ресурс работы

источник света, ч источник питания, ч

10 000

 700

Срок службы, мес.

36

Гарантийный срок, мес

12

*Батарея емкостью 3,3 А·ч предназначена для питания радиосигнализатора

Исполнение по типу радиосигнализатора:

  • Р - Радиус 1 – ПРМ8-12
  • Р1 - Радиоблок СУБР-02СМ.А
  • Р2 - Радиоблок СУБР-02СМ.В
  • Р3 - Радиоблок ТСАР 832
  • Р4 - Модуль абонентский МАУ-П-10
  • Р6 - Модуль радиометки
  • Р7 - Локационный передатчик PGLR
  • Р9 - Индивидуальный приемо-передатчик типа ТСТ1-130
  • Р10 - Модуль абонентский МА-32
  • Р11 - Модуль абонентский МАУ-П-14
  • Р12 - Радиоблок СУБР-01СМ
  • Р1Р4 - Радиоблок СУБР-02СМ.А + Модуль абонентский МАУ-П-10
  • Р12Р4 - Радиоблок СУБР-01СМ + Модуль абонентский МАУ-П-10
  • Р1Р7 - Радиоблок СУБР-02СМ.А + Локационный передатчик PGLR
  • Р12Р7 - Радиоблок СУБР-01СМ + Локационный передатчик PGLR
  • Р1Р10 - Радиоблок СУБР-02СМ.А + Модуль абонентский МА-32
  • Р12Р10 - Радиоблок СУБР-01СМ + Модуль абонентский МА-32
  • Р11Р10 - Модуль абонентский МАУ-П-14 + Модуль абонентский МА-32

Стандартный комплект поставки

  • Светильник головной взрывобезопасный НГР.
  • Планка (кроме модели НГР исп.01).
  • Самонарезающий винт 3х8 (кроме модели НГР исп.01).
  • Паспорт.

Дополнительная комплектация, опции

• Дополнительное оснащение радиоблоком светильников НГР исп. 02-07.
• Установка датчика движения - аксилерометра.
