БАВО блок аккумуляторный взрывозащищенный

Скачать PDF

Назначение: Пускорегулирующая аппаратура

Напряжение питания: = 12 В, = 24 В, = 36 В, ≈ 12 В, ≈ 24 В, ≈ 36 В, ≈ 110 В, ≈ 127 В, ≈ 230 В

Потребляемая мощность: 28 Вт

Цена (без учета НДС): По запросу руб.

Описание

Блок БАВО представляет собой аккумуляторный источник резервного питания для светильников, в которых не предусмотрен встроенный блок автономного питания. Срабатывает при отсутствии / отключении сетевого электропитания.

БАВО выпускается во взрывозащищенной оболочке и предназначен для использования во взрывоопасных зонах согласно маркировке взрывозащиты: 1ЕхdIICT6, Ех tb IIIC T80⁰С Db или РВ ExdI.

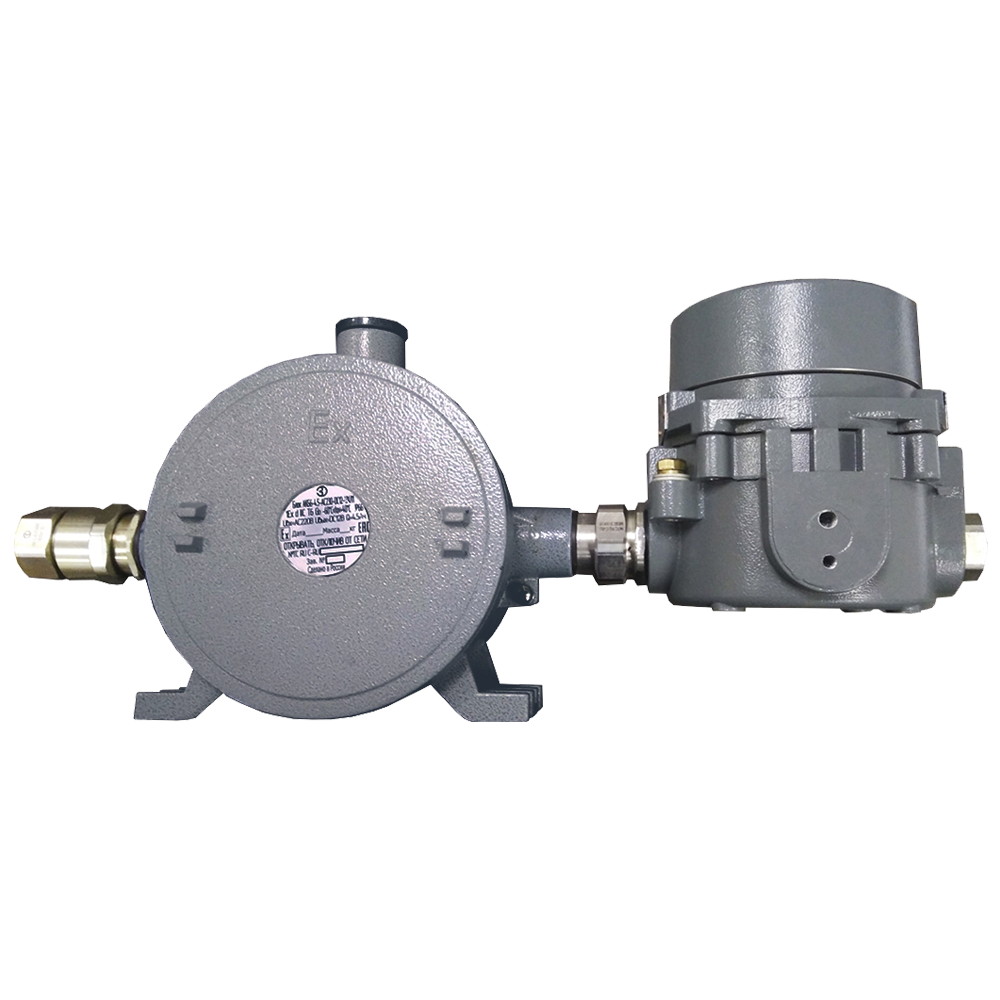

БАВО поставляется только в комплекте со светильниками ВЭЛАН31ВЭЛАН35ВЭЛАН37.

Блок ЗУ имеет функции, предохраняющие блок от коротких замыканий, глубокого разряда, перезаряда и ограничение максимального тока разряда.

Конструкция аккумуляторного блока БАВО

Внутри взрывозащищенного корпуса блока БАВО расположены: аккумулятор, блок ЗУ (зарядное устройство) и блок СДК (сетевой детектор и коммутатор), нагреватель (опция) и клеммная колодка.

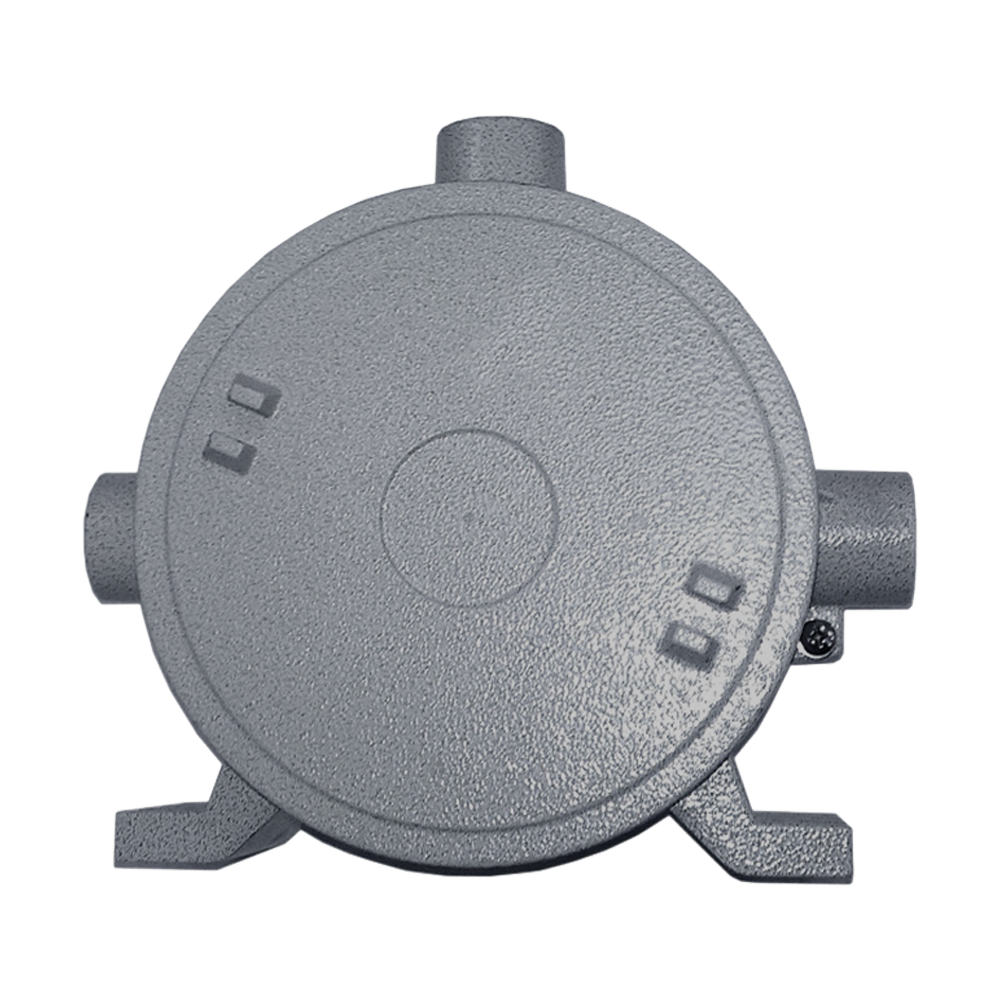

Оболочка блока состоит из корпуса, изготовленного из алюминиевого сплава с тремя резьбовыми патрубками М25х1,5 для присоединения кабельных вводов, закрытых заглушками. На корпусе имеется винт заземления и узел крепления для монтажа на вертикальные и горизонтальные плоскости. Корпус закрывается резьбовой крышкой из алюминиевого сплава, оснащенной уплотнением по фланцу и стопорным винтом, предохраняющем крышку от самоотвинчивания. На корпусе имеется болт заземления. Соединения внутри блока выполнены гибким монтажным проводом, сечением не менее 1 мм2.

Блок ЗУ обеспечивает предохранение устройства от коротких замыканий, глубокого разряда, перезаряда и ограничение максимального тока разряда.

Принцип работы БАВО

Принцип работы БАВО заключается в следующем: блок СДК контролирует наличие напряжения до и после внешнего выключателя. Если до внешнего выключателя напряжение есть, а после выключателя нет, то это воспринимается как обычное выключение электричества и светильник выключается. Если напряжение пропадает и до внешнего выключателя, и после, то это воспринимается блоком СДК как аварийная ситуация – светильник переходит на работу от аккумулятора.

Напряжение входное номинальное:

  • Переменного тока 50/60 Гц: 230, 127, 110, 36, 24, 12 В.
  • Постоянного тока: 36, 24, 12 В.

Напряжение выходное номинальное постоянного тока 10-40 В.

Блок может комплектоваться следующими типами аккумуляторов

Тип аккумулятора

Время резервного питания

Наличие подогрева (опция)

Климатическое исполнение

Ёмкость

Время заряда

Ток заряда

Ток разряда

Число циклов заряда/разряда

Pb-Sn-Ca

1,5 ч

нет

У5

4,5 Ач

12 ч

0,5 А

2,5 А

260

Pb-Sn-Ca

1,5 ч

да

В5, УХЛ1, У1, OM1, O1, B1

Ni-Cd

1,5 ч

нет

У5

4,5 Ач

12 ч

0,5 А

2,5 А

500

Ni-Cd

1,5 ч

да

В5, УХЛ1, У1, OM1, O1, B1

Ni-Mh

1,5 ч

нет

У5

4,5 Ач

15 ч

0,5 А

2,5 А

500

Ni-Mh

1,5 ч

да

В5, УХЛ1, У1, OM1, O1, B1

Li-Ion

4 ч

нет

У5

2,8 Ач

9 ч

0,5 А

1,25 А

500

Li-Ion

4 ч

да

В5, УХЛ1, У1, OM1, O1, B1

Li-PL

6 ч

нет

У5

2,8 Ач

9 ч

0,5 А

1,25 А

500

Li-PL

6 ч

да

В5, УХЛ1, У1, OM1, O1, B1

Технические характеристики

Продолжительность непрерывной автономной работы 1,5 ч
Маркировка взрывозащиты 1ExdIICT6, ExtbIIIC, PBExdI
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) В1, В5, О1, ОМ1, У1, У5, УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 195хØ160 мм

Структура обозначения, пример заказа

БАВО
-
2
4,5
АС230
DC12
УХЛ1

Климатическое исполнение (УХЛ1, У1, У5, ОМ1, О1, В1, В5)

Номинальное выходное напряжение, В (DC36, DC24, DC12)

Номинальное входное напряжение, В (АС230, AC 127, AC110, AC36, AC24, AC12, DC36, DC24, DC12)

Номинальная ёмкость, Ач (4,5; 2,8; возможно применение других номиналов)

Тип применяемого аккумулятора (1 - свинцово-кислотный Pb-Sn-Ca, 2 - никель-кадмиевый Ni-Cd, 3 - никель метал-гидридный Ni-Mh, 4 - литий-ионный Li-Ion, 5 - литий-полимерный Li-Pl)

Обозначение отсутствует: 1ЕхdIICT6, Ех tb IIIC T80⁰С Db
Р - исполнение блока с видом взрывозащиты РВExdl

Обозначение модели

Варианты исполнений

Наименование

Значение

Модификация

Блок БАВО

Блок БАВОР



Напряжение входное номинальное, В

переменного тока 50 -60 Гц

постоянного тока



~230, ~127, ~110,

 ~36, ~24, ~12

 =36, =24, =12



~127, ~110,

 ~36, ~24, ~12

=36, =24, =12

Напряжение выходное номинальное постоянно­го тока, В

10-40

10-40

Потребляемая мощность нагревателя, не более, Вт

28

28

Время работы блока в качестве резервного ис­точника питания, не менее, ч

1,5

1.5

Температура включения нагрева, °С

+10±5

+10±5

Диапазон рабочих температур, °С

-60…+50

- 5…+35 (для У5)

-45…+40 (для У1)

Климатическое исполнение и категория разме­щения

УХЛ1, У1, ОМ1, О1, В1, В5

У1, У5

Маркировка взрывозашиты

1ExdIICT6,

 ЕхtbIIICT80⁰С Db

PBExdl

Степень защиты, обеспечиваемая оболочкой

IP66

IP66

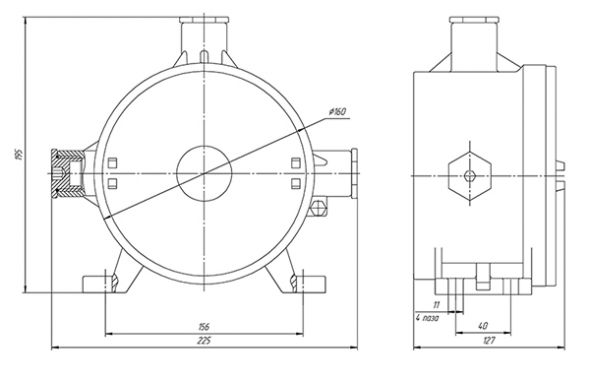

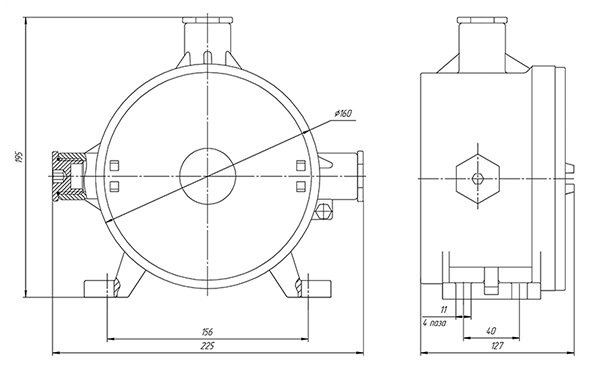

Габаритные и присоединительные размеры аккумуляторного блока БАВО

блок БАВО габаритные размеры

Дополнительная комплектация, опции

  • Наличие подогрева.
