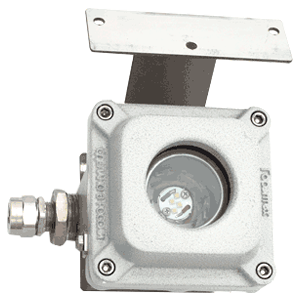

СГМ03-350С светильники взрывозащищенные светодиодные для смотровых окон

Скачать PDF

Назначение: Специальные светильники

Напряжение питания: = 10...36 В, ≈ 100...250 В

Потребляемая мощность: 5,2 Вт, 12 Вт

Тип источника света: Матрица светодиодная

Световой поток: 620 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные светильники СГМ03-350С предназначены для подсветки смотровых окон, контроля технологического процесса различных областей промышленности, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты (ГОСТ 30852.13-2002, МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли (ГОСТ IEC 61241-3-2011), опасные производственные объекты I, II, III, IV классов опасности.

Небольшие размеры прибора обеспечивают необходимый обзор, так как не заслоняют смотровое окно технологического процесса.

В светодиодных светильниках СГМ03-350С применяются сверхъяркие белые светодиоды последнего поколения со сроком службы 100 тысяч часов.  Специальные светильники СГМ03-350С по силе визуального светового потока сопоставимы со стандартными лампами накаливания мощностью 200 Вт, что подтверждено практическими испытаниями. В осветительных приборах серии СГМ03-350С использована технология сужения спектрального излучения, поэтому в спектре излучения светодиодов отсутствуют ультрафиолетовая и инфракрасная составляющие. Время включения взрывозащищенных светодиодных светильников СГМ03-350С и перехода в рабочий режим составляет менее 1 секунды.

Корпуса светильников СГМ03-350С производятся из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам. Окрашивание антистатическое полимерно-эпоксидное, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.

Технические характеристики

Пульсации светового потока Менее 0,2%
Тип кривой силы света К - Концентрированная
Угол излучения 20°
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав. Антистатическое полимерно-эпоксидное окрашивание
Электроподключение Прямое подключение через трубный ввод с резьбой 1" NPT
Маркировка взрывозащиты 1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 151х175 мм
Вес 2,0 кг

Структура обозначения, пример заказа

СГМ03-350С
220AC
КНВ1NНK
/МОРЕ

Опции (МОРЕ - морское исполнение)

Количество и типоразмер кабельных вводов (максимально - 2)

Шифр напряжения питания (12DC для напряжения постоянного тока =10...36 В или 220AC для напряжения ~100...250 В)

Обозначение модели

Варианты исполнений

Варианты исполнений светильников СГМ03-350С

Модель

Максимальный световой
поток источника света, лм

Напряжение, В

Номинальная
мощность, Вт

Температурный
класс

СГМ03-350С-220AC

620

~100...250

12

T6

СГМ03-350С-12DC

620

=12...36

5,2

T6

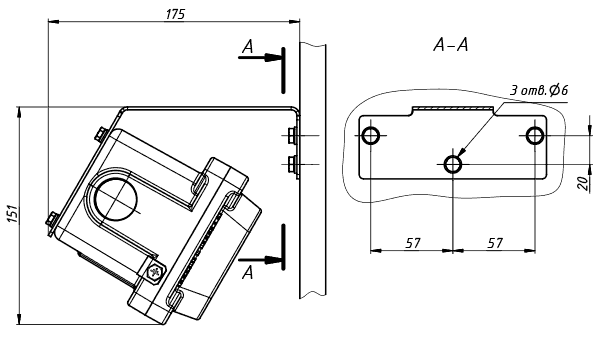

Габаритные и присоединительные размеры светильников СГМ03-350С

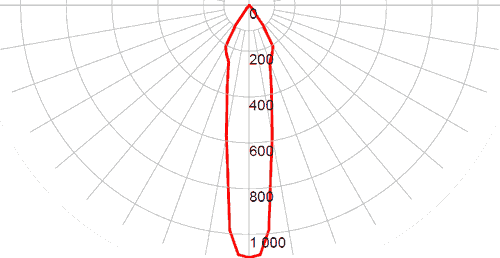

Фотометрические кривые КД/1000 ЛМ

СГМ03-350С

Стандартный комплект поставки

  • Светильник СГМ03-350С.
  • Паспорт.

Дополнительная комплектация, опции

  • Морское исполнение.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
