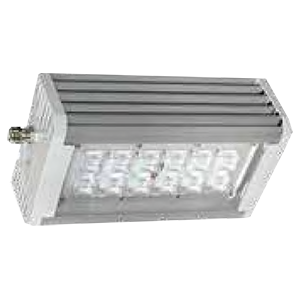

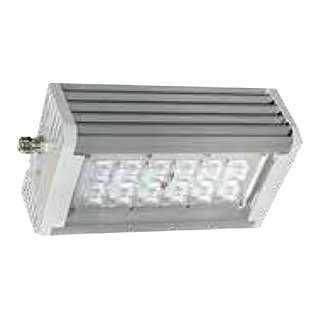

АС-ДСП-014 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 30 Вт, 50 Вт, 55 Вт, 70 Вт, 75 Вт, 80 Вт, 85 Вт, 90 Вт, 100 Вт, 140 Вт, 150 Вт, 195 Вт, 200 Вт, 210 Вт, 280 Вт, 300 Вт, 390 Вт, 400 Вт, 450 Вт, 600 Вт, 780 Вт, 1000 Вт

Тип источника света: Матрица светодиодная

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Светильники светодиодные АС-ДСП-014 используются для создания освещения во внутренних помещениях и снаружи зданий. Применяются как на гражданских, так и на промышленных объектах.

Конструкция светильников АС-ДСП-014 соответствует требованиям ГОСТ Р 54350.

Промышленные светильники АС-ДСП-014 состоят из алюминиевого анодированного корпуса, светодиодного модуля, источника питания (драйвера), защитного экрана из поликарбоната или каленого стекла, линзового блока для обеспечения необходимого распределения светового потока.

Температура эксплуатации: -60...+40°С (по заказу до +45°С или до +50°С).

Технические характеристики

Тип кривой силы света	Г - Глубокая, Д - Косинусная, К - Концентрированная, Л - Полуширокая
Цветовая температура	4000К; 5000К (по заказу 2700К)
Угол излучения	По заказу 100°, 70°, 30°, 20°, 110°х40°, асимметричная
Коэффициент мощности	0,98
Материалы изготовления	Анодированный алюминий, поликарбонат, каленое стекло
Способ крепления или установки	Подвесное крепление (С)
Электроподключение	Подключение через кабель 1,0 м
Сечение подсоединяемых жил	0,5 мм²
Ресурс	50000
Класс защиты от поражения электрическим током	I, II
Группа механического исполнения	М2
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65, IP67
Вес	2...45 кг

Структура обозначения, пример заказа

АС-ДСП

014

150

220АС

4000К

О1

К20

IP67

Д2

Управление:
Д1 - 1-10В
Д2 - ШИМ
Д3 - 1-10В и ШИМ

Степень защиты: IP65; IP67

Тип линзы:
К20 - линза К20
К30 - линза К30
Г70 - линза Г70
Л110+40 - линза Л110х40
Д100 - линза Д100
AL - асимметричная линза

Тип рассеивателя:
П1 - прозрачный экран (поликарбонат прозрачный)
О1 - опаловый экран (поликарбонат матовый)
СК - стекло каленое

Цветовая температура: 2700К, 4000К, 5000К

Рабочее напряжение (220 В переменного тока)

Эффективность источника питания:
С - стандартная эффективность 100 Лм/Вт
П - повышенная эффективность 120 Лм/Вт

Мощность светильника, Вт (см. таблицу "Варианты исполнения")

Номер серии

Обозначение модели

Варианты исполнений

**Варианты исполнения светильников**
Обозначение	Мощность, Вт	Габариты LxBxH, не более, мм	Масса не более, кг
АС-ДСП-014-50(30*)	50(30*)	270x130x70	2,0
АС-ДСП-014-70;85(55*)	70;85(55*)	520x130x70	4,0
АС-ДСП-014-100(70;75;80*)	100(70;75;80*)	770x130x70	6,0
АС-ДСП-014-150(90;100)	150(90;100)	1020x130x70	8,0
АС-ДСП-014-195;200	195;200	1270x130x70	10,0
АС-ДСП-014-2х70;85(55*)	2х70;85(55*)	520x295x70	8,3
АС-ДСП-014-2х100(70;75;80*)	2х100(70;75;80*)	770x295x70	12,3
АС-ДСП-014-2х150(100*)	2x150(100*)	1020x295x70	16,3
АС-ДСП-014-2х195;200	2х195;200	1270x295x70	20,3
АС-ДСП-014-3х70;85(55*)	3х70;85(55*)	520x460x70	12,45
АС-ДСП-014-3х100(70;75;80*)	3х100(70;75;80*)	770x460x70	18,45
АС-ДСП-014-3х150(100*)	3x150(100*)	1020x460x70	24,45
АС-ДСП-014-3х195;200	3х195;200	1270x460x70	30,45
АС-ДСП-014-4х70;85(55*)	4х70;85(55*)	520x625x70	16,6
АС-ДСП-014-4х100(70;75;80*)	4х100(70;75;80*)	770x625x70	24,6
АС-ДСП-014-4х150(100*)	4x150(100*)	1020x625x70	32,6
АС-ДСП-014-4х195;200	4х195;200	1270x625x70	40,6
АС-ДСП-014-10х100*	10x100*	1020x1615x70	45,0

*повышенная эффективность.

Световые потоки светильников

Стандартная эффективность 100 Лм/Вт; Т=2700 К
Мощность		Световой поток светильника				Аналог светильника с ГЛВД
Фиксированная, Вт	Номинальная, Вт	Поликарбонатный экран П1, Лм	Опаловый экран 01, Лм	Стекло каленое СК, Лм	Вез экрана с линзой, Лм	Аналог светильника с ГЛВД
50	45	3900	3600	4100	4000	ДНаТ-70
85	86	7700	7300	8100	8000	ДРЛ-250
100	130	11500	10900	12200	12000	ДРИ-250
150	170	15400	14500	16200	16000	ДРЛ-400
200	215	19200	18100	20300	20000	ДНаТ-250
2x85	170	15400	14500	16200	16000	ДРЛ-400
2x100	260	23100	21800	24300	24000	ДРИ-400
2x150	340	30700	29000	32400	32000	ДНаТ-400
2x200	430	38400	36300	40500	40000	ДРЛ-1000
3x85	260	23100	21800	24300	24000	ДРИ-400
3x100	390	34600	32600	36500	36000	ДНаТ-400
3x150	510	46100	43500	48600	48000	ДРИ-700
3x200	645	57600	54400	60800	60000	ДРИ-1000
4x85	340	30700	29000	32400	32000	ДНаТ-400
4x100	510	46100	43500	48600	48000	ДРИ-700
4x150	680	61500	58000	64800	64000	ДРИ-1000
4x200	860	76800	72500	81000	80000	ДНэТ-1000

Т=4000К;5000К
Мощность		Световой поток светильника				Аналог светильника с ГЛВД
Фиксированная, Вт	Номинальная, Вт	Поликарбонатный экран П1, Лм	Опаловый экран О1, Лм	Стекло каленое СК, Лм	Без экрана с линзой, Лм	Аналог светильника с ГЛВД
50	45	4400	4300	4600	4600	ДНаТ-70
70	75	7500	7100	7900	7800	ДРИ-150
85	86	8800	8300	9300	9200	ДРЛ-250
100	130	13200	12400	13900	13800	ДРИ-250
150	170	17600	16600	18500	18300	ДРЛ-400
195	195	20300	19200	21500	21200	ДНаТ-250
200	215	22000	20700	23100	23000	ДНаТ-250
2х70	150	15000	14200	15900	15700	ДРИ-250
2х85	170	17600	16600	18500	18300	ДРЛ-400
2х100	260	26300	24900	27800	27500	ДРИ-400
2х150	340	35100	33100	37000	36600	ДНаТ-400
2х195	390	40700	38400	42900	42500	ДРЛ-1000
2х200	430	43800	41400	46300	45800	ДРЛ-1000
3х70	225	25300	23900	26700	26400	ДРИ-400
3х85	260	26300	24900	27800	27500	ДРИ-400
3х100	390	39500	37300	41700	41200	ДНаТ-400
3х150	510	52600	49700	55500	55000	ДРИ-700
3х195	595	60250	56900	63600	62900	ДРИ-1000
3х200	645	65800	62100	69400	68700	ДРИ-1000
4х70	280	30000	28900	31900	31500	ДНаТ-400
4х85	340	35100	33100	37000	36600	ДНаТ-400
4х100	510	52600	49700	55500	41200	ДРИ-700
4х150	680	70200	66200	74000	73300	ДРИ-1000
4х195	780	81500	77000	87000	86000	ДНаТ-1000
4х200	860	87700	82800	92600	91600	ДНаТ-1000

Повышенная эффективность 120 Лм/Вт; Т=2700 К
Мощность		Световой поток светильника				Аналог светильника с ГЛВД
Фиксированная, Вт	Номинальная, Вт	Поликарбонатный экран П1, Лм	Опаловый экран О1, Лм	Стекло каленое СК, Лм	Без экрана с линзой, Лм	Аналог светильника с ГЛВД
30	27	2800	2600	3000	2900	ДНаТ-50
55	52	5600	5300	5900	5800	ДНаТ-100
80	80	8400	7900	8800	8700	ДРЛ-250
100	105	11200	10500	11800	11700	ДНаТ-150
2х55	105	11200	10500	11800	11700	ДНаТ-150
2х80	160	16700	15800	17700	17500	ДРЛ-400
2х100	210	22300	21100	23600	23300	ДРИ-400
3х55	160	16700	15800	17700	17500	ДРЛ-400
3х80	240	25100	23700	26500	26200	ДРИ-400
3х100	320	33500	31600	35300	35000	ДНаТ-400
4х55	210	22300	21100	23600	23300	ДРИ-400
4х80	320	33500	31600	35300	35000	ДНаТ-400
4х100	420	44600	42100	47100	46600	ДРЛ-1000

Т=4000К;5000К
Мощность		Световой поток светильника				Аналог светильника с ГЛВД
Фиксированная, Вт	Номинальная, Вт	Поликарбонатный экран П1, Лм	Опаловый экран О1, Лм	Стекло каленое СК, Лм	Без экрана с линзой, Лм	Аналог светильника с ГЛВД
30	27	3200	3000	3400	3300	ДНаТ-50
55	53	6400	6000	6700	6700	ДНаТ-100
70	66	7700	7300	8100	8000	ДРИ-150
75	75	8900	8400	9400	9300	ДРЛ-250
80	80	9600	9100	10100	10000	ДРЛ-250
90	95	11600	11000	12200	12100	ДРИ-250
100	105	12800	12000	13500	13300	ДРИ-250
2х55	105	12800	12000	13500	13300	ДРИ-250
2х70	135	16500	15600	17400	17200	ДРЛ-400
2х75	155	17700	16700	18700	18500	ДРЛ-400
2х80	160	19100	18000	20200	20000	ДРЛ-400
2х100	210	25500	24000	26900	26600	ДРИ-400
3х55	160	19100	18000	20200	20000	ДРЛ-400
3х70	210	23100	21900	24300	24000	ДРИ-400
3х75	235	25700	24200	27100	26800	ДРИ-400
3х80	240	28100	26500	29700	29350	ДРИ-400
3х100	315	38200	36000	40400	40000	ДНаТ-400
4х55	210	25500	24000	26900	26600	ДРИ-400
4х70	270	36500	35400	38800	38500	ДРИ-700
4х75	310	37000	35900	39300	39000	ДРИ-700
4х80	320	38200	36000	40400	40000	ДРИ-700
4х100	408	49900	47200	52700	52150	ДРИ-1000
10х100	1020	124800	117900	131800	130360	ДРИ-2000

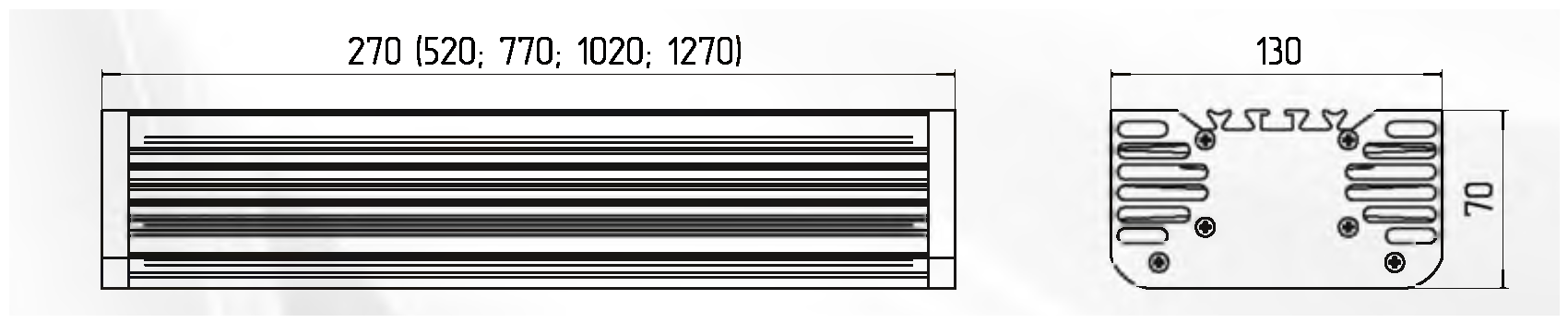

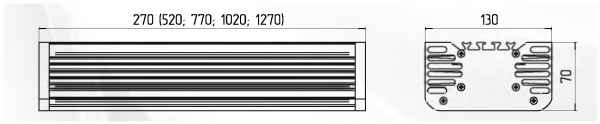

Габаритные и присоединительные размеры светильников АС-ДСП-014

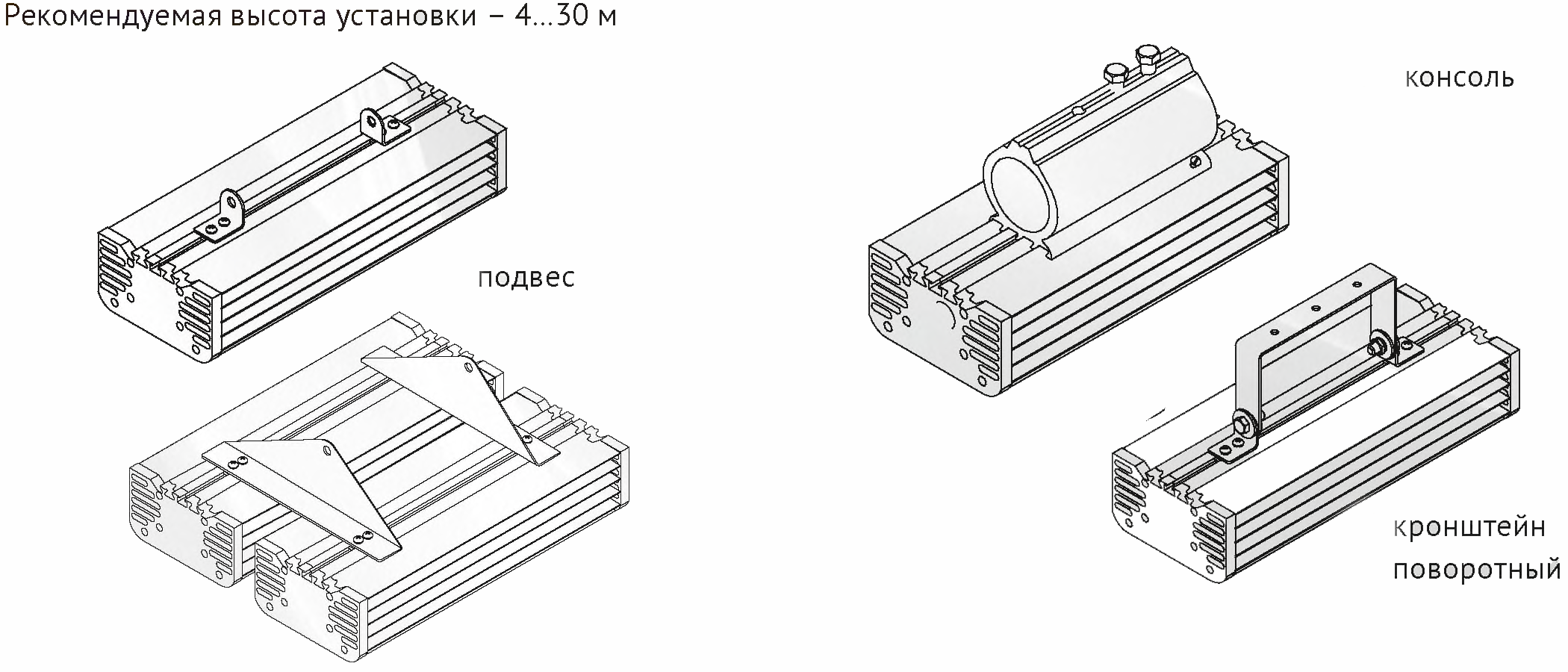

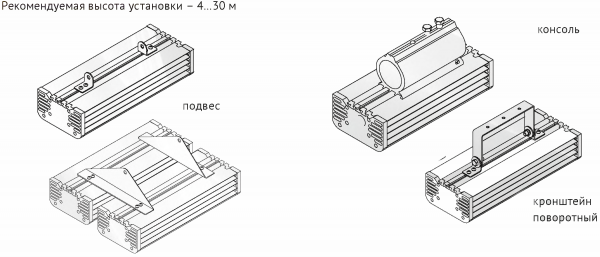

Варианты установки

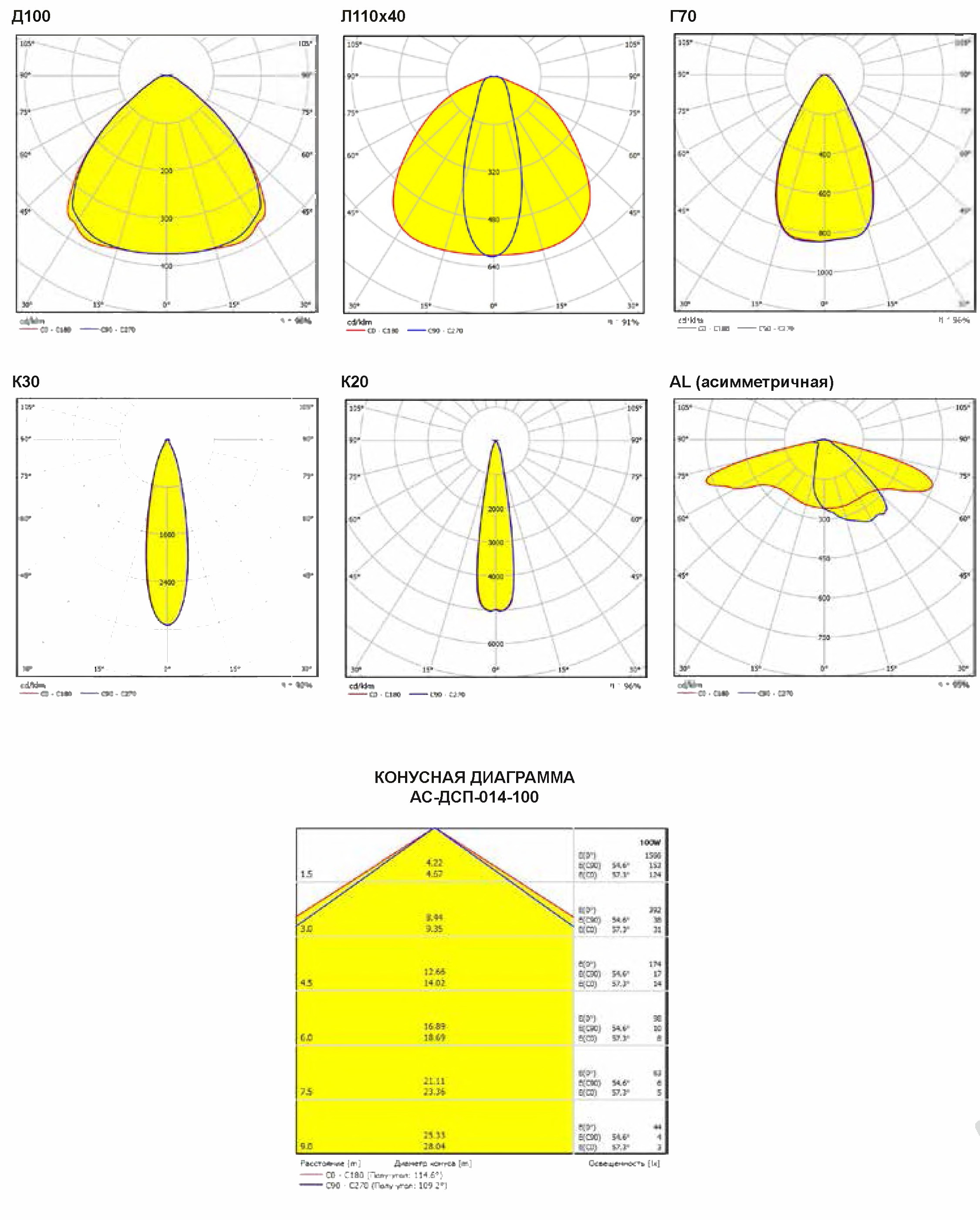

Светотехнические характеристики

Стандартный комплект поставки

Светильник светодиодный АС-ДСП-014 - 1 шт.

Дополнительная комплектация, опции

Кронштейн поворотный - 1шт.
Консоль - 1 шт.
Подвес - 2 шт.

Скачать документацию

АС-ДСП-014 светильники светодиодные. IES-файлы.
