ВЭЛАН-03 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Архитектурные, Для наружного освещения/Для улиц и дорог

Напряжение питания: = 230 В, ≈ 230 В

Потребляемая мощность: 20 Вт, 40 Вт, 60 Вт, 80 Вт, 100 Вт, 120 Вт, 140 Вт, 160 Вт, 180 Вт, 196 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1732 лм, 3052 лм, 5279 лм, 7419 лм, 9705 лм, 10034 лм, 10850 лм, 11912 лм, 12000 лм, 13887 лм

Цена (без учета НДС): По запросу руб.

Описание

Промышленные светильники ВЭЛАН-03 используются во внутренних помещениях и на открытых площадках промышленных предприятий, а также могут применяться для освещения площадей и улиц, для декоративной подсветки зданий и архитектурных построек.

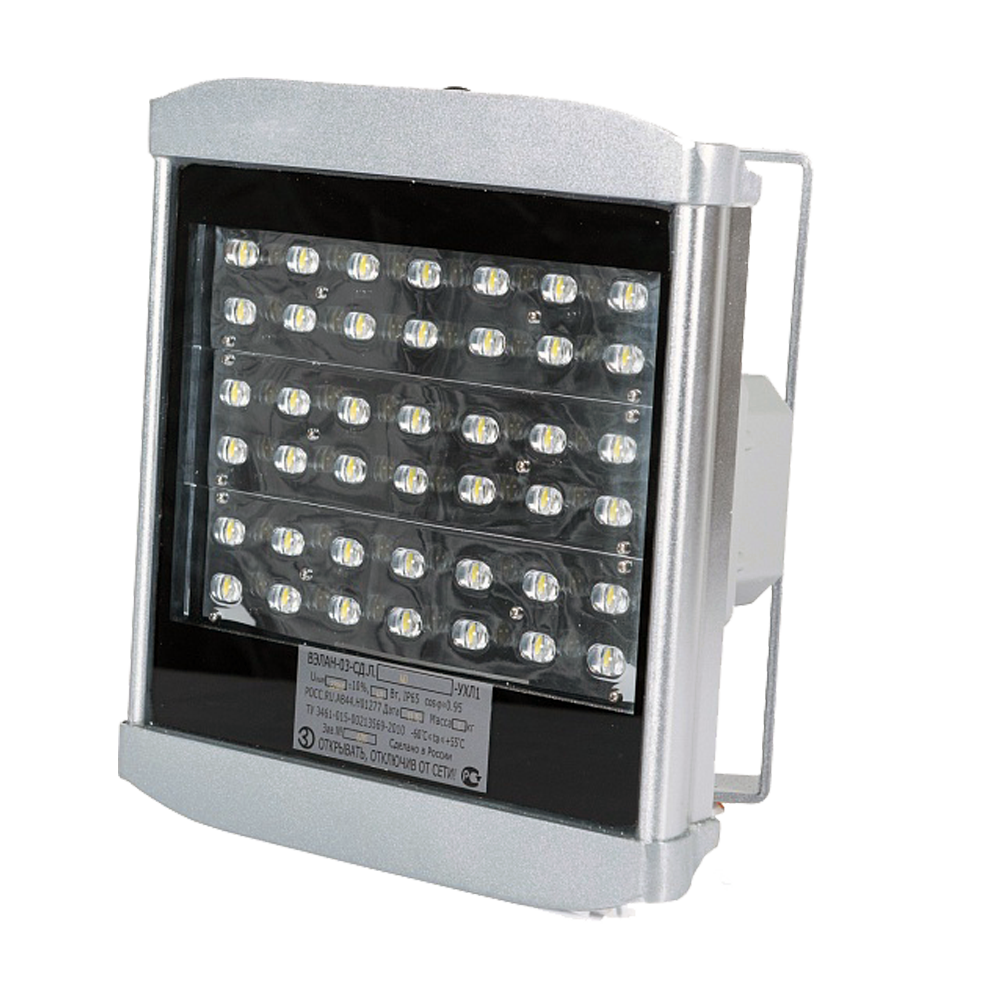

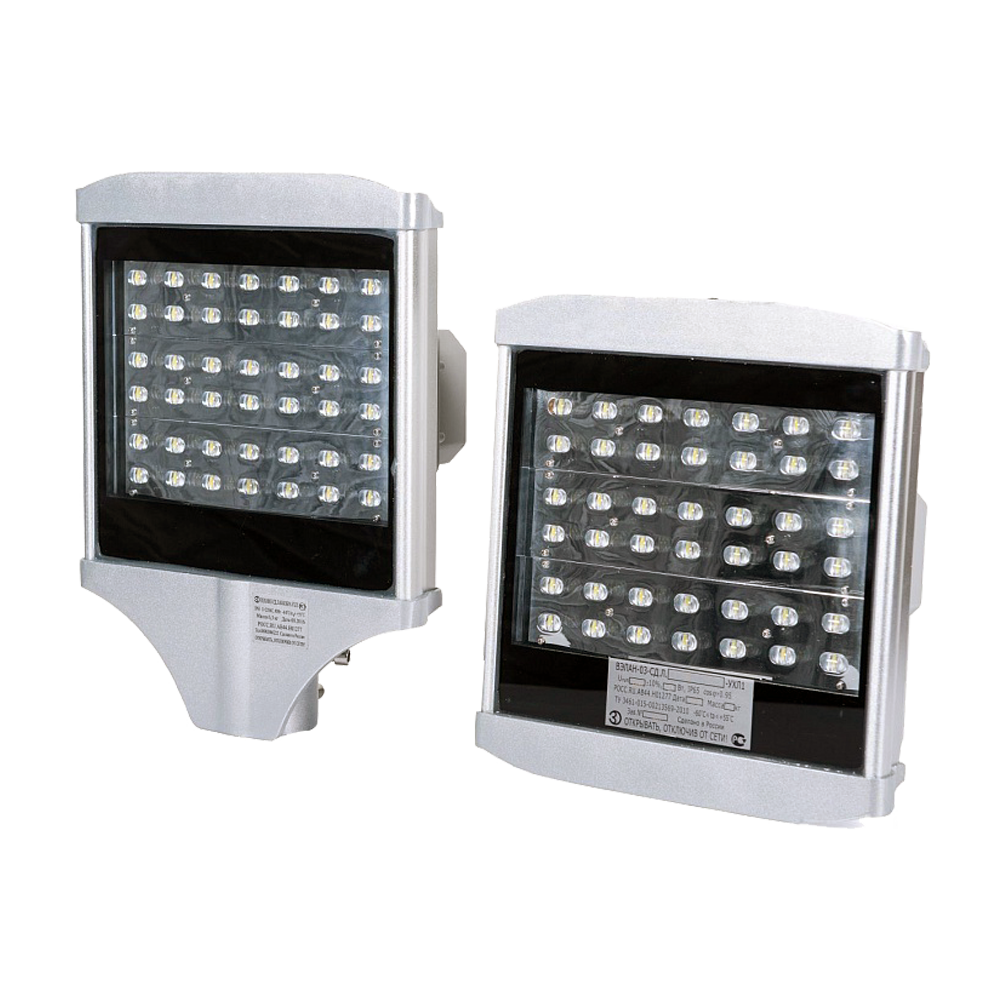

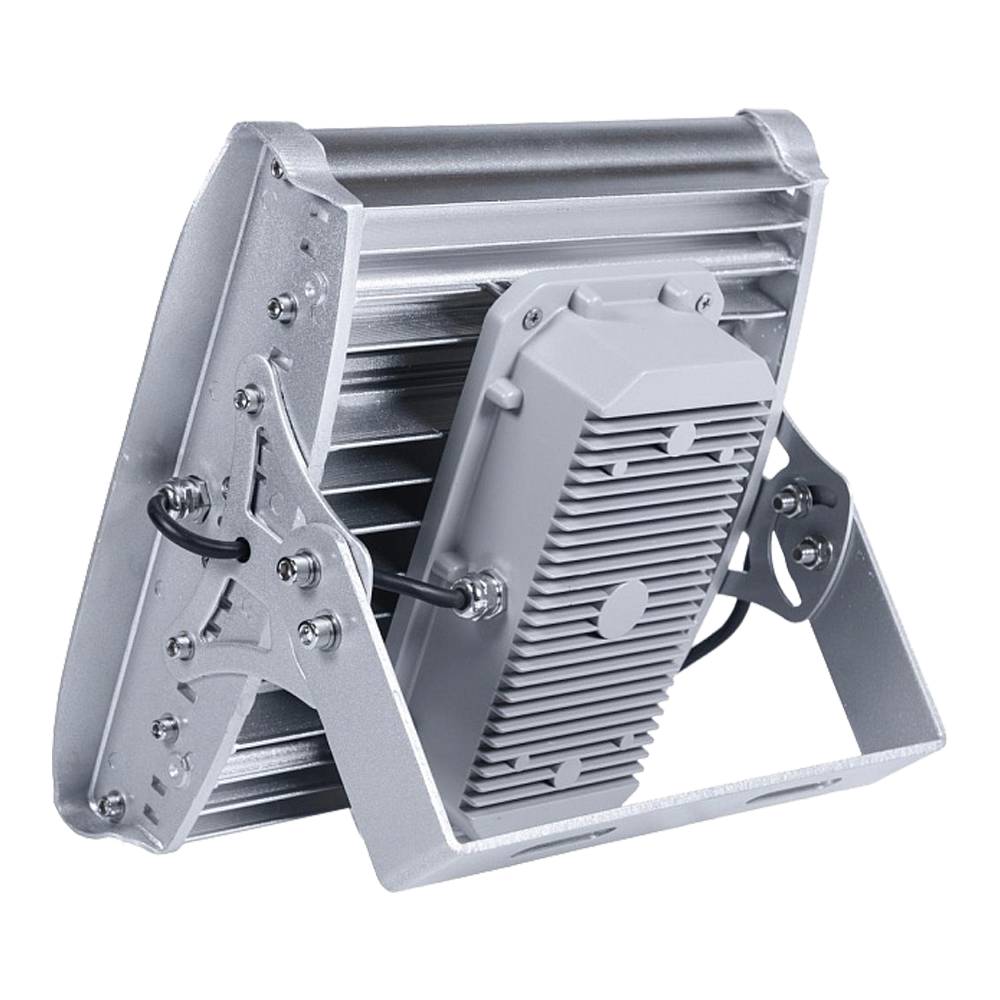

Светильники ВЭЛАН-03 имеют прямоугольный алюминиевый корпус, с  откидывающейся крышкой, внутри которого установлены блок питания, отражатель и  светодиодные  источники света. В осветительных приборах ВЭЛАН-03 применяются сверхъяркие светодиоды, с эффективностью свечения около 120 лм на 1 Вт. Срок службы светодиодов составляет порядка 100000 часов или 10 лет непрерывной работы. Светодионая матрица защищена светопропускающий  элементом  из  закаленного, термостойкого, сверхпрочного стекла. Крепление светильников осуществляется с помощью кронштейнов.

Преимущества светильников ВЭЛАН-03:

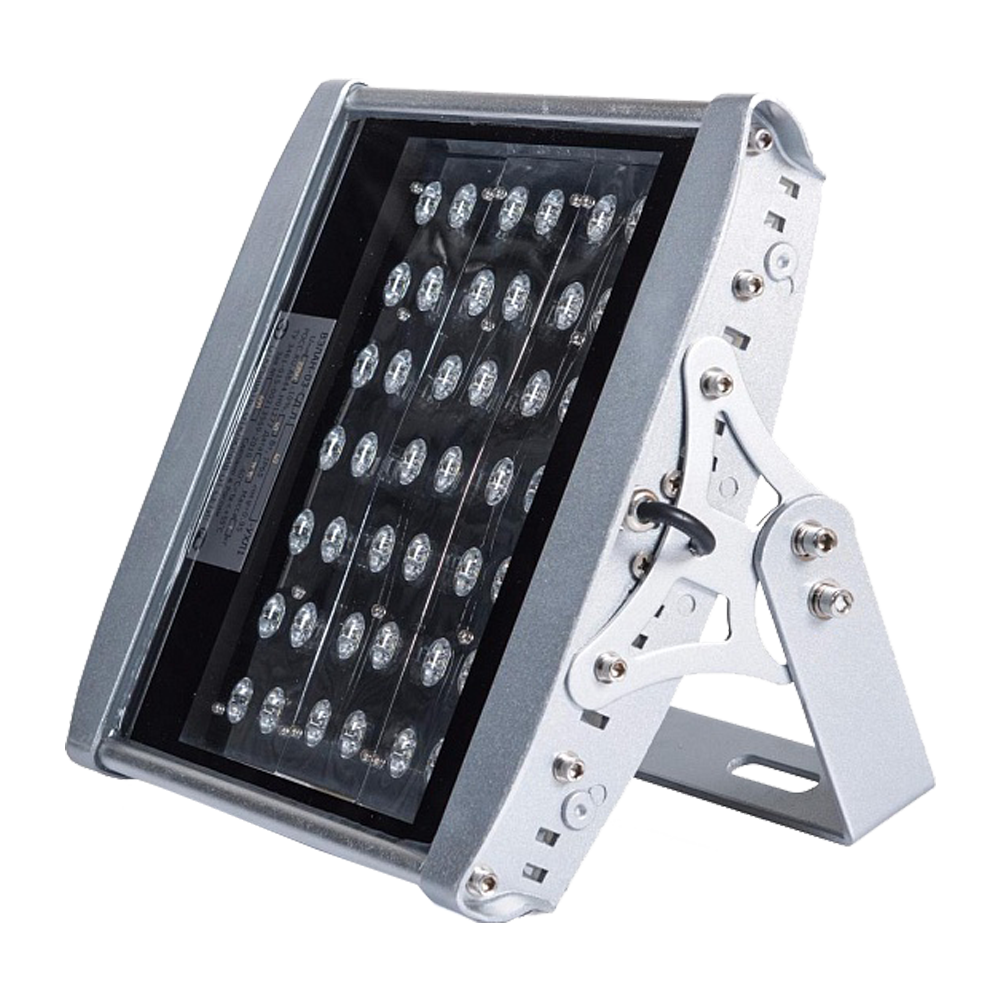

  • Крепление на регулируемых скобах позволяет смонтировать светильник на стенах и потолке. Возможность использования

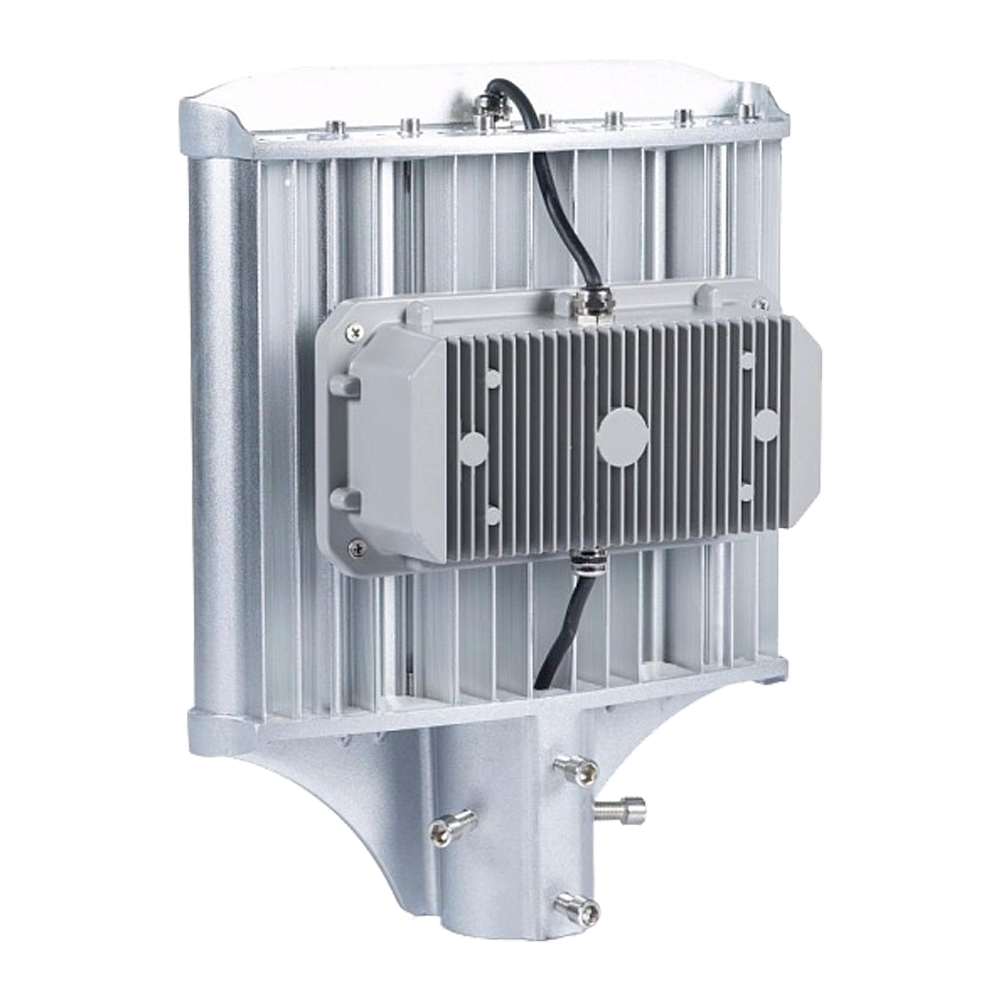

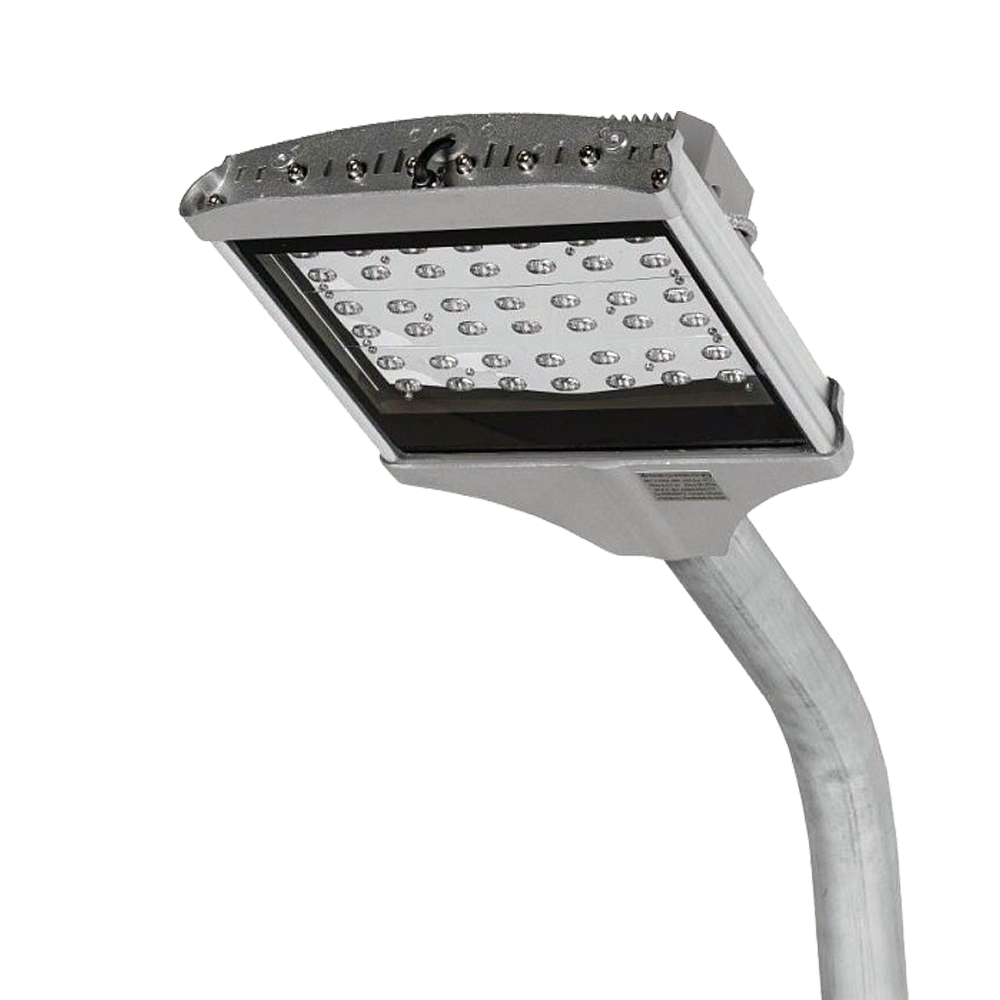

    в качестве светильника уличного освещения с креплением на трубе (исполнение «КОБРА»).
  • Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.
  • Светильник устойчив к механическим и вибрационным воздействиям и выполнен в антивандальной конструкции.

Технические характеристики

Сила света Одного кристалла >120 лм/Вт
Цветовая температура 4500...6500 K
Коэффициент мощности ≥0,95
Коэффициент полезного действия >90%
Материалы изготовления Коррозионностойкий алюминиевый сплав, закаленное стекло
Способ крепления или установки На скобу, на трубу
Диаметр подводимого кабеля 10...14 мм
Маркировка взрывозащиты Нет
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Вес 3,8...22,0 кг

Структура обозначения, пример заказа

ВЭЛАН-03
СД.Л
100
«КОБРА»
УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

В случае исполнения для уличного освещения с креплением на трубе дополнительно указывается индекс «КОБРА»

Мощность используемой светодиодной матрицы, Вт (20, 40, 60, 80, 100, 120, 140, 160, 180, 196)

Шифр источника света (Светодиодная матрица)

Обозначение модели

Варианты исполнений

Варианты исполнений светодиодных светильников ВЭЛАН-03

Наименование Значение

Мощность, Вт

20

40

60

80

100

120

140

160

180

196

Световой поток, лм

1732

3052

5279

7419

9705

10034

10850

11912

12000

13887

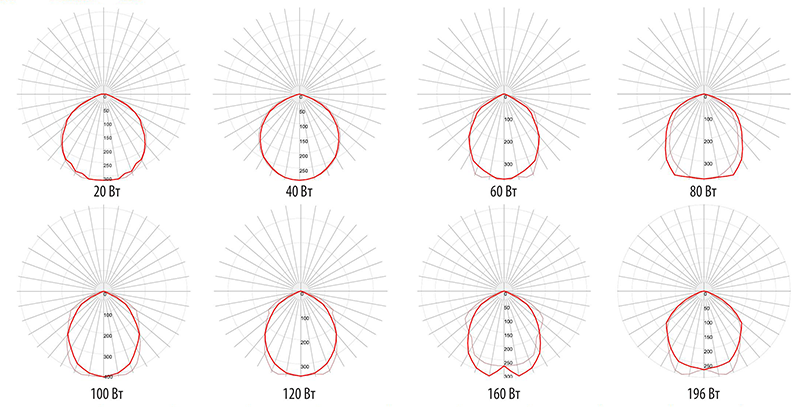

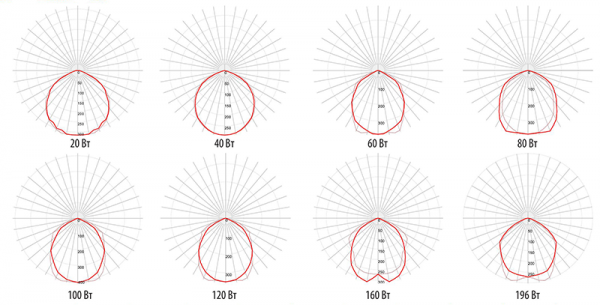

Фотометрические кривые

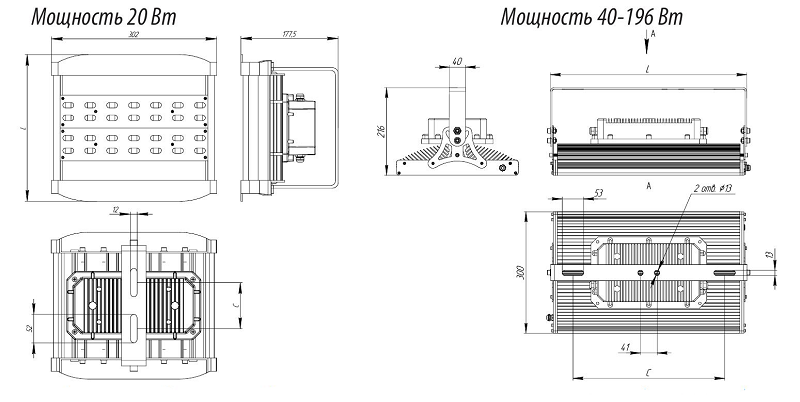

Габаритные, монтажные и установочные размеры светильников ВЭЛАН-03

ВЭЛАН-03 крепление на скобе

Наименование Значение

Мощность, Вт

20

40

60

80

100

120

140

160

180

196

L, мм

268

274

304

424

484

604

664

724

844

904

С, мм

84

164

194

314

374

494

554

614

734

794

Масса, кг

3,8

6,3

10,2

14

18,1

18,2

19,5

20,4

21,3

22

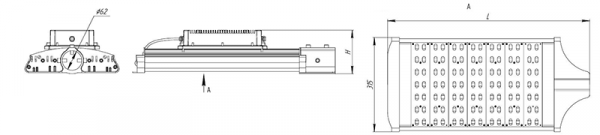

ВЭЛАН-03 исполнение «КОБРА»

Наименование Значение

Мощность, Вт

20

40

60

80

100

120

140

160

180

196

L, мм

345

405

465

585

635

685

745

805

915

975

Н, мм

140

140

140

140

140

170

170

170

170

170

Стандартный комплект поставки

  • Светильник ВЭЛАН-03 в комплекте со светодиодными источниками света и кабельным вводом для небронированного кабеля:
    • Один кабельный ввод для обычного исполнения светильника.
    • Один кабельный ввод для исполнения «Кобра».
  • Паспорт.
