ВЭЛАН-05 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 230 В

Потребляемая мощность: 200 Вт, 300 Вт, 400 Вт, 500 Вт

Тип источника света: Матрица светодиодная

Световой поток: 19879 лм, 20155 лм, 27219 лм, 28804 лм, 37418 лм, 39597 лм, 45160 лм, 47100 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные светильники ВЭЛАН-05 общепромышленного исполнения используются на производственных объектах, складах, площадях и улицах для создания общего освещения. В качестве источника света применяются сверхъяркие светодиоды, что позволяет сократить расходы на обслуживание (период эксплуатации светодиодов составляет порядка 100 000 ч.). Светодиодный источник света выполняет энергосберегательную функцию, так как при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. Коэффициент полезного действия (КПД) светильника - не менее 90%.

Промышленный светильник ВЭЛАН-05 имеет мгновенный пуск и выход на заданную мощность. Отличается высокими показателями освещенности, при этом организуемое освещение близко к естественному. Полностью исключен стробоскопический эффект (мерцание), слепящий эффект, присущий многим моделям со светодиодной матрицей, в данном приборе практически отсутствует. Сила света не меняется во всем диапазоне питающих напряжений. Повышенный индекс цветопередачи обеспечивает лучшую видимость и контрастность.

Особенности светодиодных светильников ВЭЛАН-05:

  • Система охлаждения светодиодной матрицы состоит из тепловых трубок, обеспечивающих эффективное отведение тепла.
  • Крепление на скобе, поставляемое по умолчанию, дает возможность установить прибор на стене, на потолке и на полу. При этом угол наклона светильника можно менять (13 положений). По заказу возможно изготовление светильника с установкой на крюк.
  • Светильник устойчив к механическим и вибрационным воздействиям.
  • Утилизация светильника проста и безопасна для окружающей среды, так как в приборе отсутствуют ртутные соединения.

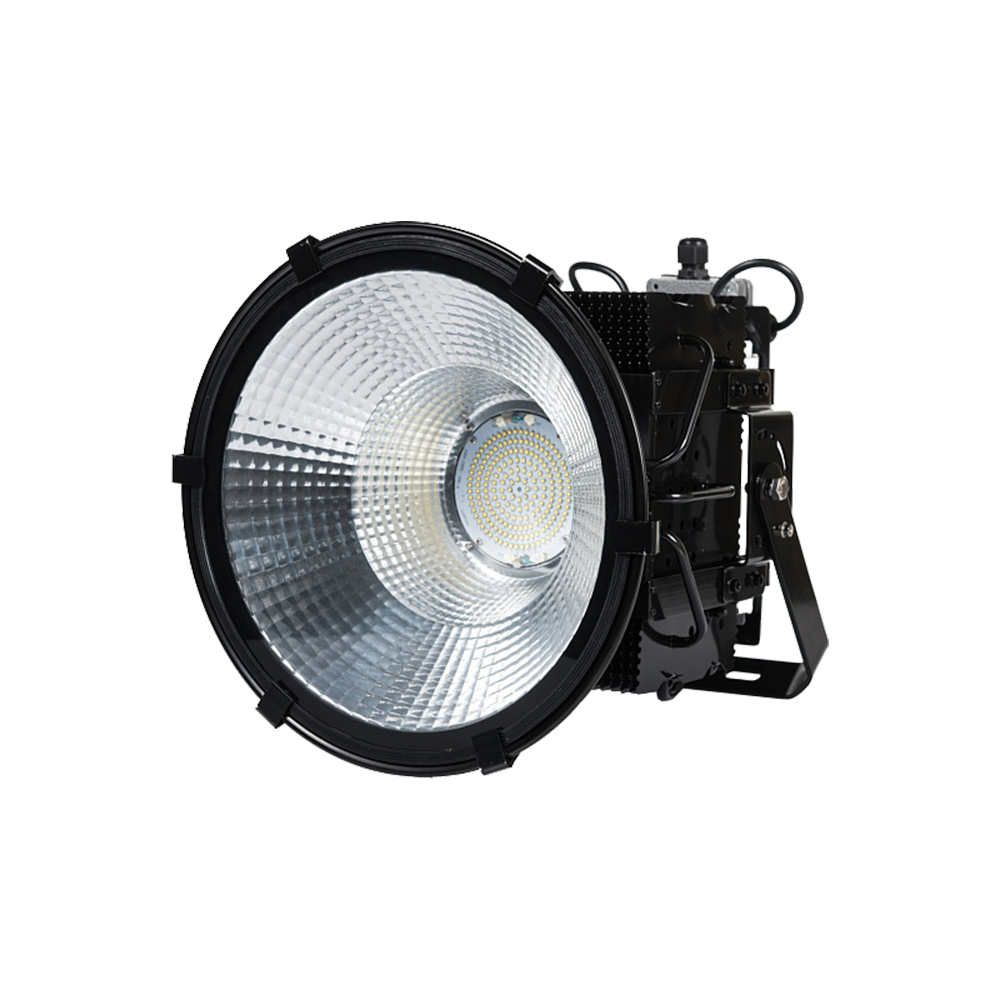

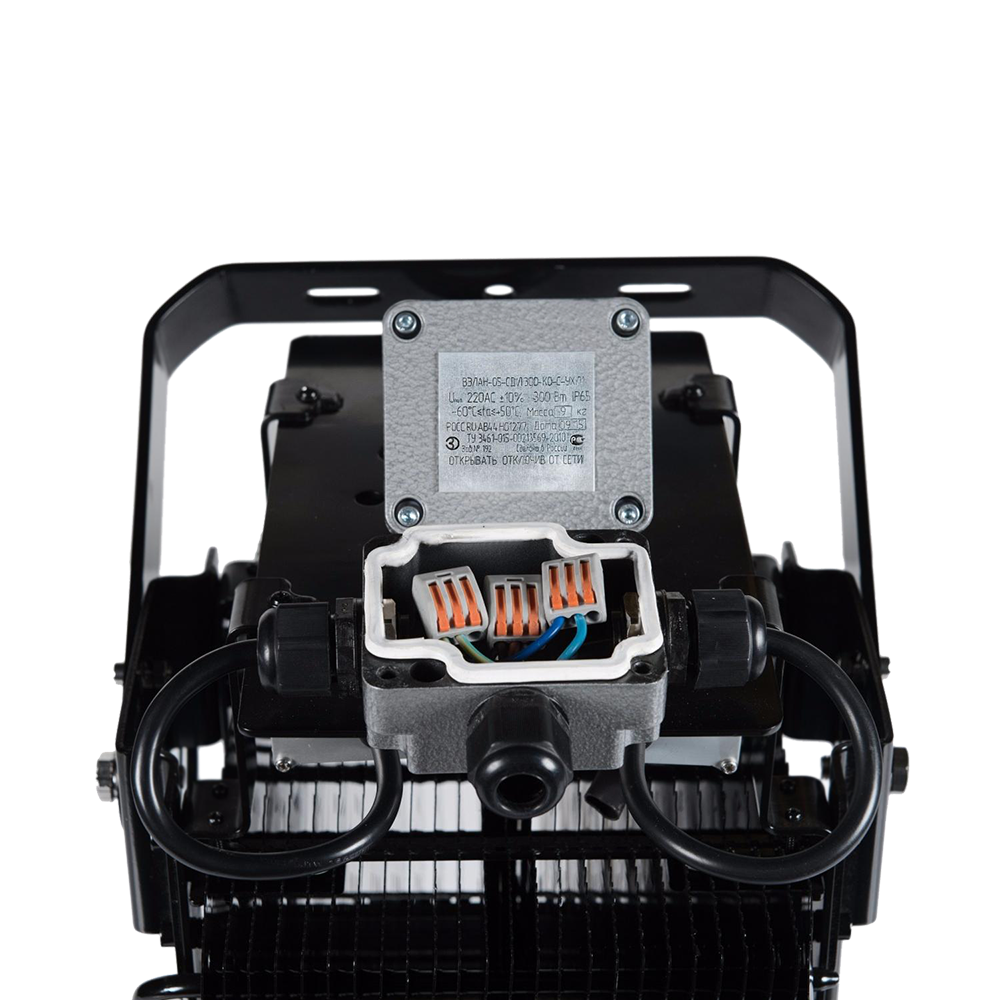

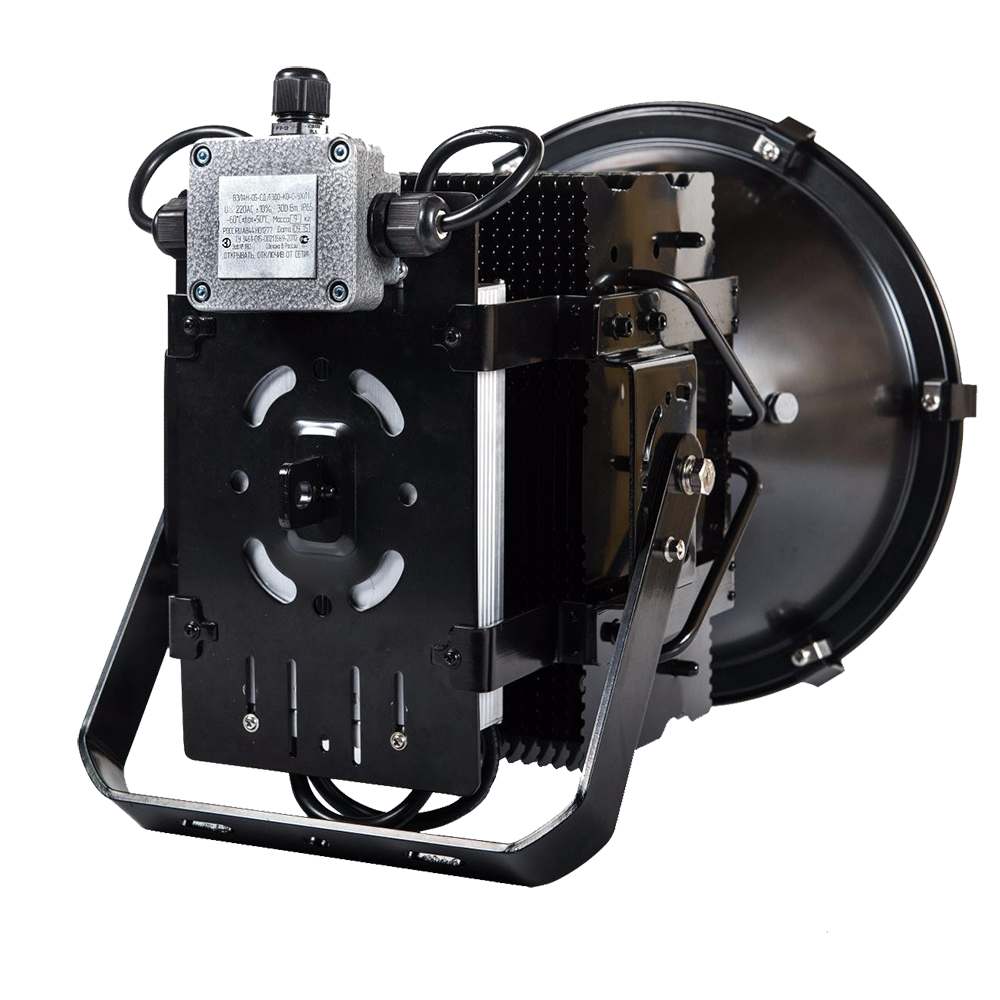

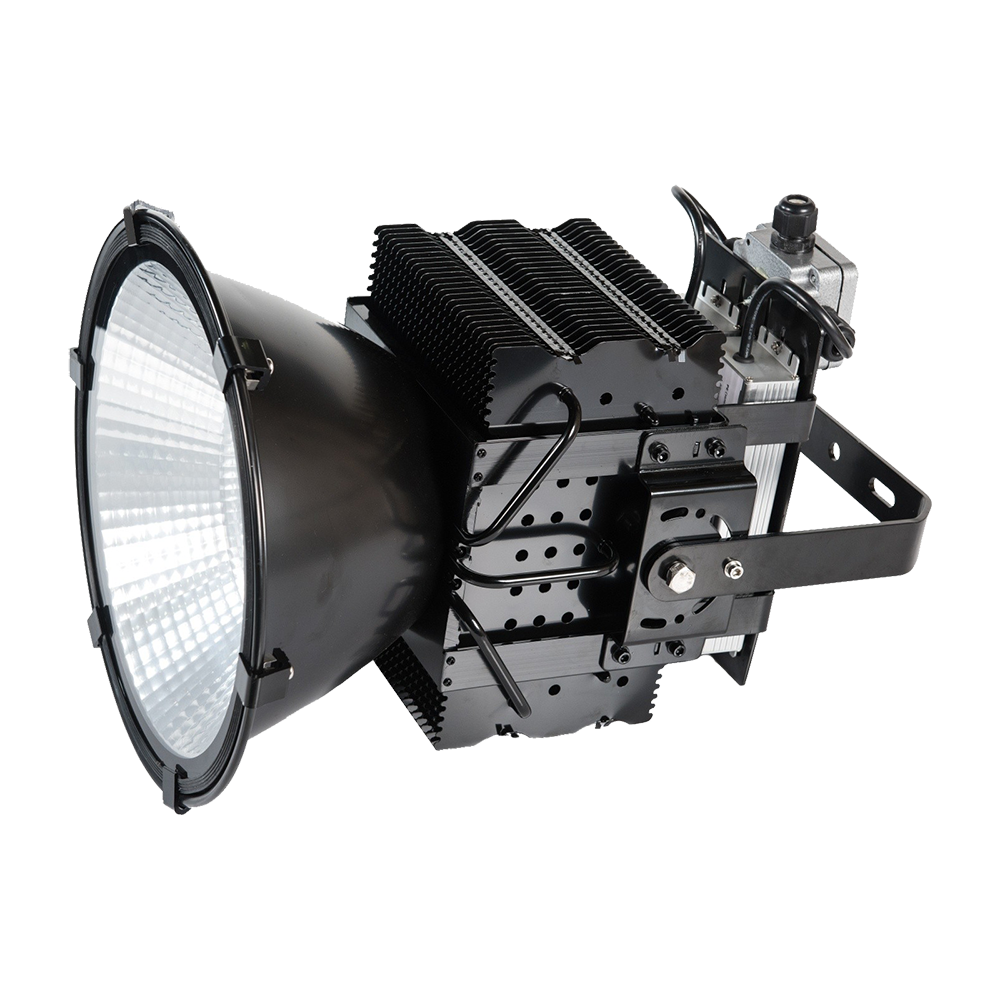

Светильник для внутреннего освещения ВЭЛАН-05 имеет алюминиевый корпус, окрашенный особостойкой акриловой эмалью черного цвета. Защитный светопропускающий элемент изготовлен из закаленного стекла и обладает высокой светопропускающей способностью. Чтобы защитить источник света от пыли и влаги конструкция светильника включает эластичные и долговечные силиконовые уплотнения. Силикон способен выдерживать достаточно низкие температуры (до -70°С). Внутри светильника ВЭЛАН-05 установлен рифленый отражатель и светодиоды. В зависимости от предпочтений заказчика отражатель может иметь куполообразную (КО) или узконаправленную (УО) форму. Снаружи располагаются блок питания и клеммная коробка для подключения светильника.

Технические характеристики

Сила света >90 лм/Вт
Цветовая температура 4500...6000 K
Коэффициент мощности >0,9
Коэффициент полезного действия >90%
Материалы изготовления Алюминиевый сплав, закаленное стекло, силикон
Способ крепления или установки Подвесное на крюке (К), на скобе (С)
Диаметр подводимого кабеля 10...14 мм
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Вес 7,3...13,3 кг

Структура обозначения, пример заказа

ВЭЛАН-05
СД.Л.
300
КО
С
УХЛ1

Вид климатического исполнения

Шифр типа крепления (К - на крюке, С - на скобе)

Тип отражателя ( КО - куполообразный, УО - узконаправленный)

Суммарная мощность светодиодов, Вт (200, 300, 400, 500)

Шифр источника света (СД.Л. - светодиоды)

Обозначение модели

Варианты исполнений

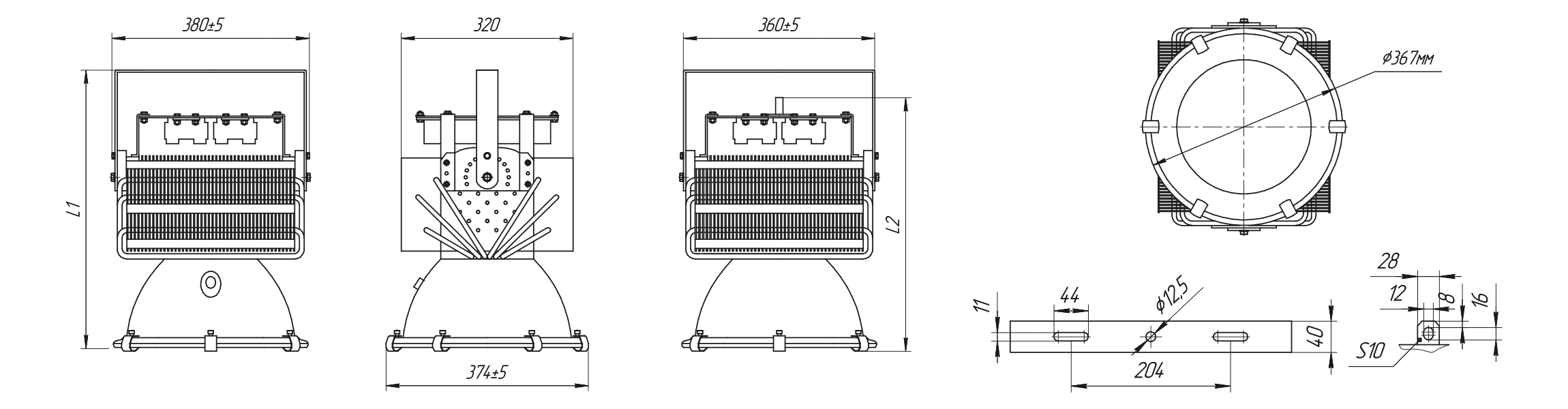

Габаритные и присоединительные размеры светильников ВЭЛАН-05

Наименование

ВЭЛАН-05-СД.Л.200-КО-УХЛ1

ВЭЛАН-05-СД.Л.200-УО-УХЛ1

ВЭЛАН-05-СД.Л.300-КО-УХЛ1

ВЭЛАН-05-СД.Л.300-УО-УХЛ1

ВЭЛАН-05-СД.Л.400-КО-УХЛ1

ВЭЛАН-05-СД.Л.400-УО-УХЛ1

ВЭЛАН-05-СД.Л.500-КО-УХЛ1

ВЭЛАН-05-СД.Л.500-УО-УХЛ1

L1, мм

467

467

459

459

497

497

497

497

L2, мм

410

410

410

410

448

448

448

448

Масса, кг

7,3

7,3

8,4

8,4

13,3

13,3

13,3

13,3

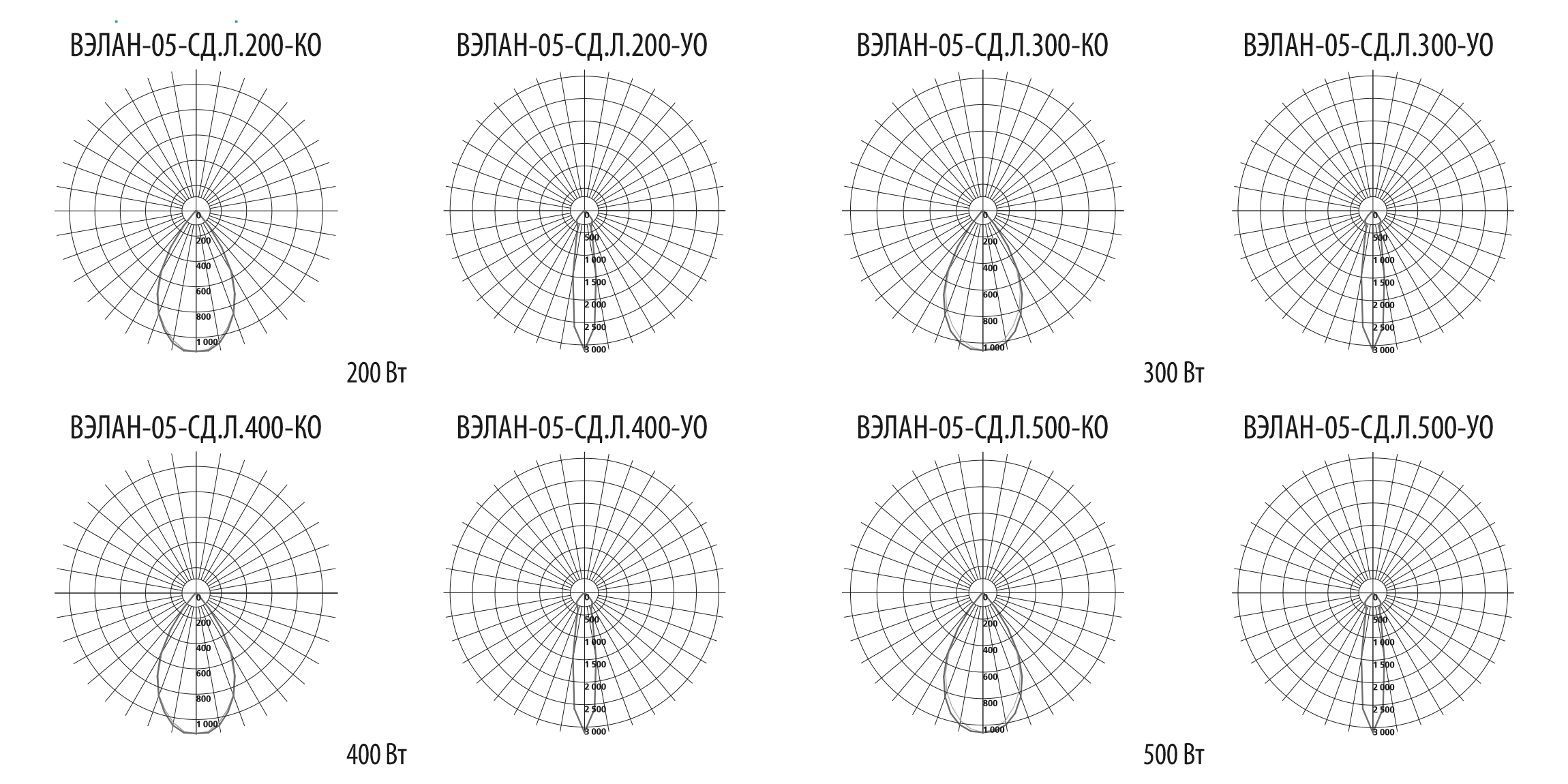

Фотометрические кривые

Наименование

ВЭЛАН-05-СД.Л.200-КО-УХЛ1

ВЭЛАН-05-СД.Л.200-УО-УХЛ1

ВЭЛАН-05-СД.Л.300-КО-УХЛ1

ВЭЛАН-05-СД.Л.300-УО-УХЛ1

ВЭЛАН-05-СД.Л.400-КО-УХЛ1

ВЭЛАН-05-СД.Л.400-УО-УХЛ1

ВЭЛАН-05-СД.Л.500-КО-УХЛ1

ВЭЛАН-05-СД.Л.500-УО-УХЛ1

Световой поток, Лм

20155

19879

28804

27219

39597

37418

47100

45160

Высота подвеса светильника,
при которой максимальная
освещённость поверхности
100 Лк, м

13,5

20

16

22

18,5

25

20

29

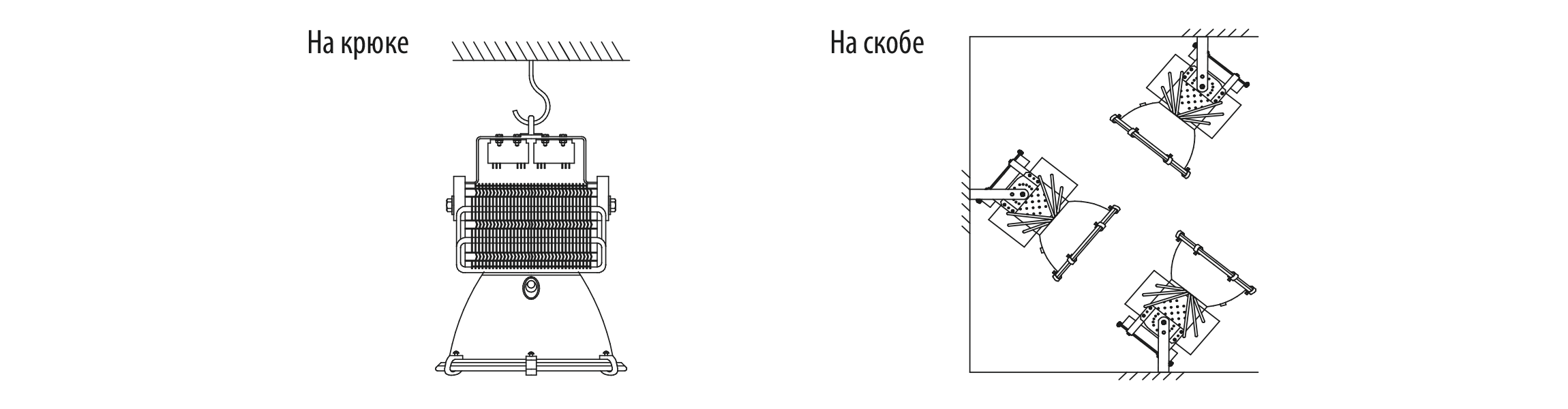

Варианты установки​​

Стандартный комплект поставки

  • Светильник ВЭЛАН-05.
  • Светодиодные источники света.
  • Скоба крепления.
  • Паспорт.

Дополнительная комплектация, опции

  • Опционально возможна установка защиты от повышения напряжения.
