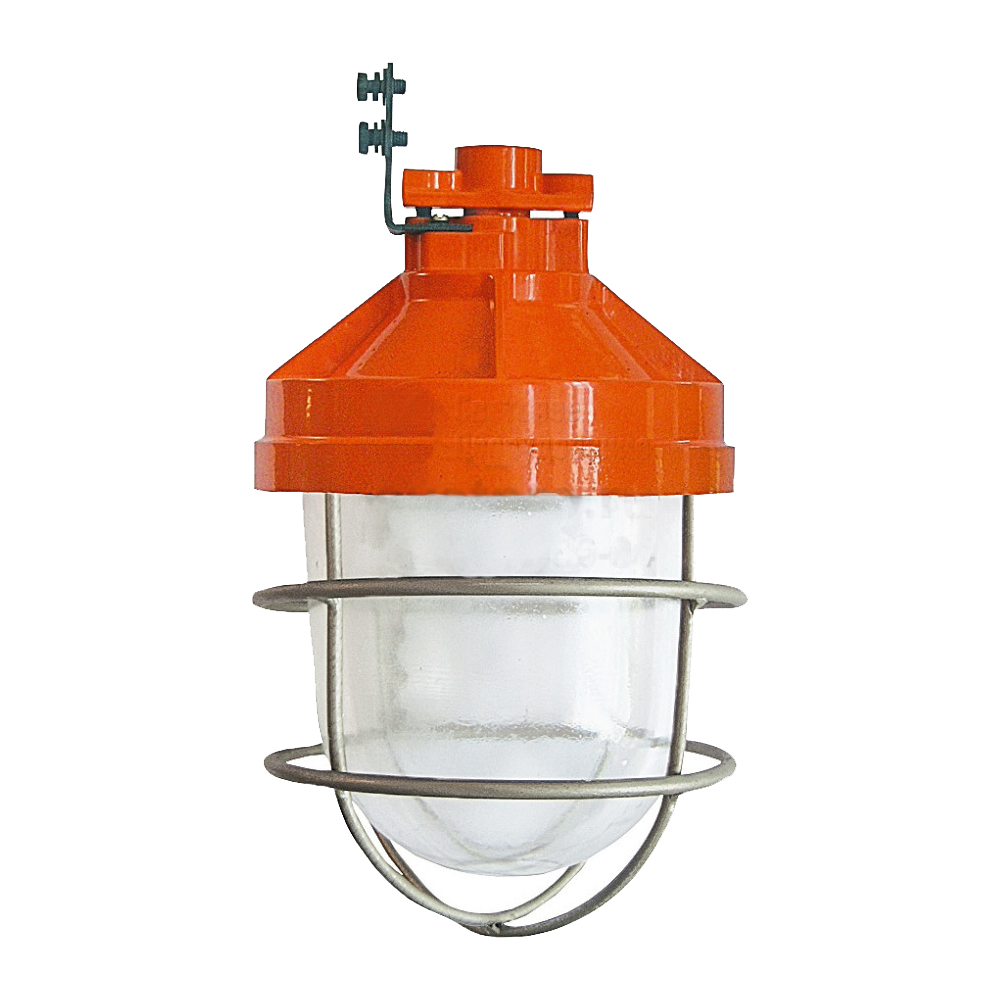

НСП72 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 25 Вт, 55 Вт, 100 Вт, 150 Вт, 200 Вт

Тип источника света: Лампа накаливания общего назначения (ЛОН), Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная

Световой поток: 1400 лм, 2000 лм, 2100 лм, 2800 лм, 3000 лм

Цена (без учета НДС): 2490,00-2915,00 руб.

Описание

Взрывозащищенные светильники НСП72 используются для организации освещения во внутренних помещений в зонах, взрывоопасных по газу и пыли, в соответствии с маркировкой взрывозащиты. Подходят для установки на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности. Взрывозащита обеспечивается цилиндрическим взрывонепроницаемым соединением частей оболочки:

  • НСП72-100 - 1ExdIIBT5 Gb.
  • НСП72-200, -150 - 1ExdIIBT4 Gb.

Конструкция осветительных приборов соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Светильники НСП72 предназначены для эксплуатации при температуре окружающей среды:

  • ЛОН: -60...+50°С.
  • КЛЛ: -25...+50°С.
  • СДЛ: -40...+40°С.

Корпусные детали взрывозащищенных светильников НСП72 выполнены из алюминиевого сплава и окрашены порошковой краской. Соеди­ нение частей корпуса осуществляется при помощи байонетного соединения, что позволяет быстро разъединять части оболочки светильника для обслуживания и замены лампы. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика.



Мощность, Вт (световой поток, Лм)

Обозначение

накаливания (ЛОН)

компактные люминесцентные
(КЛЛ)

светодиодные (СДЛ)

НСП72

100 (1400); 150 (2100);
200 (3000)

до 55 (2800)

в соответствии с графиком предельных габаритных размеров

до 25 (2000)

в соответствии с графиком
предельных габаритных размеров

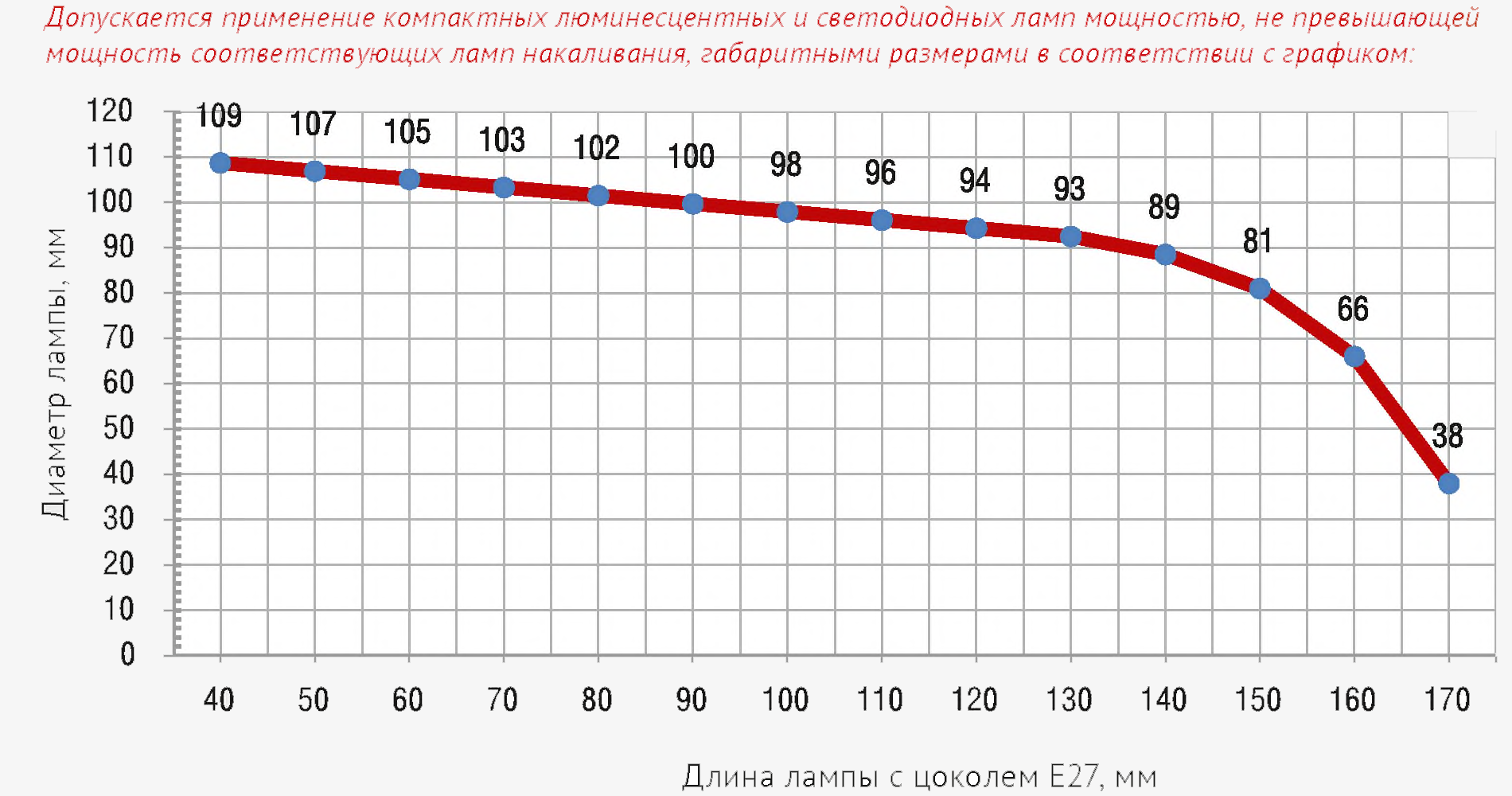

Предельные габаритные размеры КЛЛ и светодиодных ламп в светильниках НСП72

Технические характеристики

Тип кривой силы света Д - Косинусная, К - Концентрированная
Коэффициент полезного действия 56...80%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к патрону Е27 внутри корпуса
Диаметр подводимого кабеля 8...16 мм
Сечение подсоединяемых жил 2,5 мм2
Маркировка взрывозащиты 1ExdIIBT4, 1ExdIIBT5
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 210x320 мм (светильник с сеткой)
210x295 мм (светильник без сетки)
Вес 5,5 кг

Структура обозначения, пример заказа

НСП
72
150-002

Номер модификации (см. таблицу "варианты исполнения")

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

КПД % не менее

Габариты не более, мм

Масса не более, кг

Вид исполнения сетка

Тип

Мощность, Вт

Цоколь

НСП72-200-001(013)

ЛОН

до 200

Е27

56

210x320

5,5

есть

НСП72-200-004(016)

ЛОН

до 200

60

210x295

нет

НСП72-150-002(014)

ЛОН

до 150

56

210x320

есть

НСП72-150-005(017)

ЛОН

до 150

60

210x295

нет

НСП72-100-003(015)

ЛОН

до 100

56

210x320

есть

НСП72-100-006(018)

ЛОН

до 100

60

210x295

нет

НСП72-100-003(015) КЛЛ

КЛЛ

до 55

80

210x320

есть

НСП72-100-006(018) КЛЛ

КЛЛ

до 55

80

210x295

нет

НСП72-100-003(015) СДЛ

СДЛ

до 16

80

210x320

есть

НСП72-100-006(018) СДЛ

СДЛ

до 16

80

210x295

нет

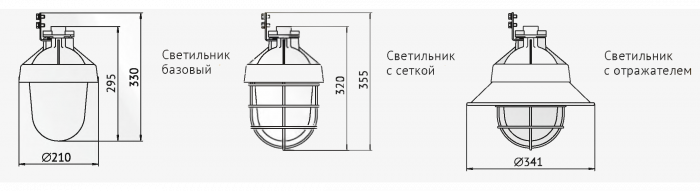

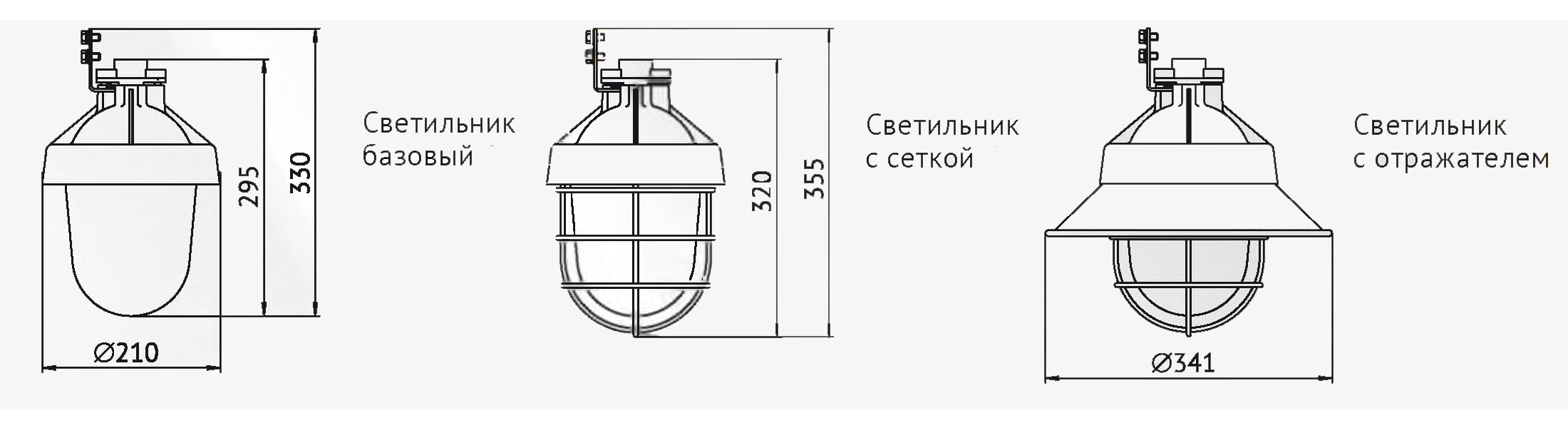

Габаритные и присоединительные размеры светильников НСП72

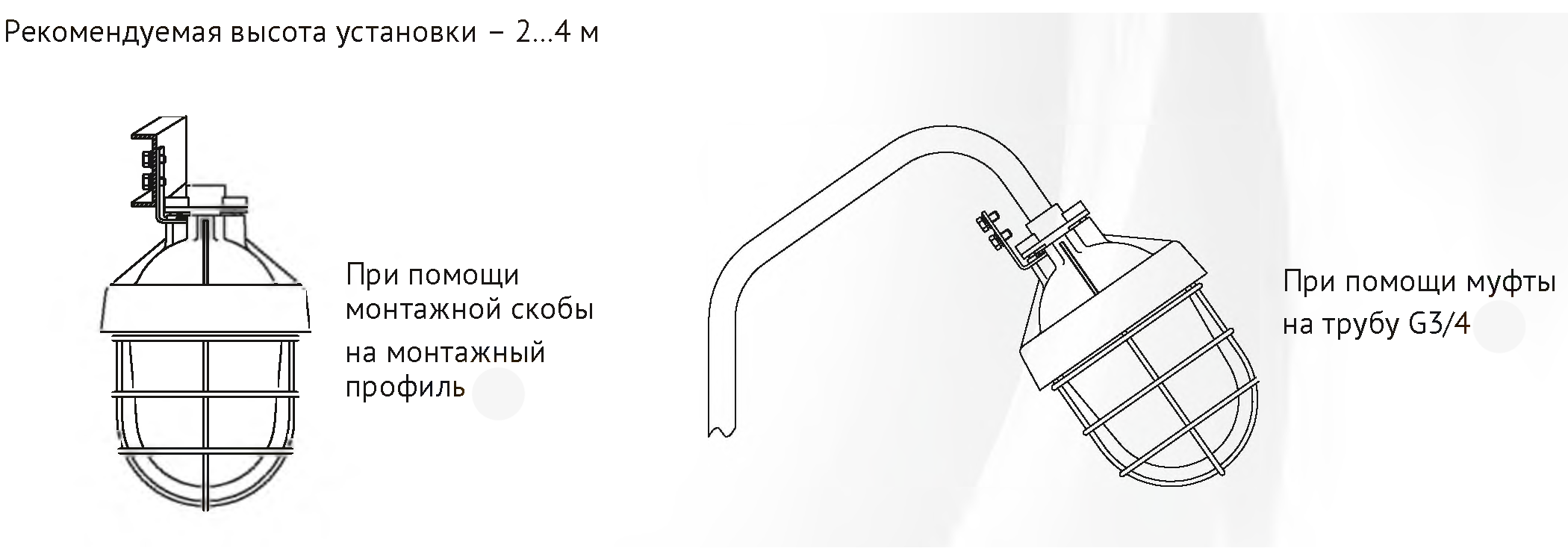

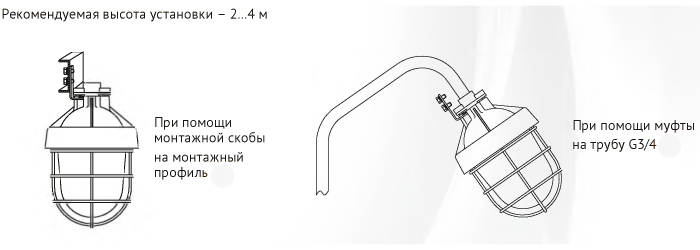

Варианты установки

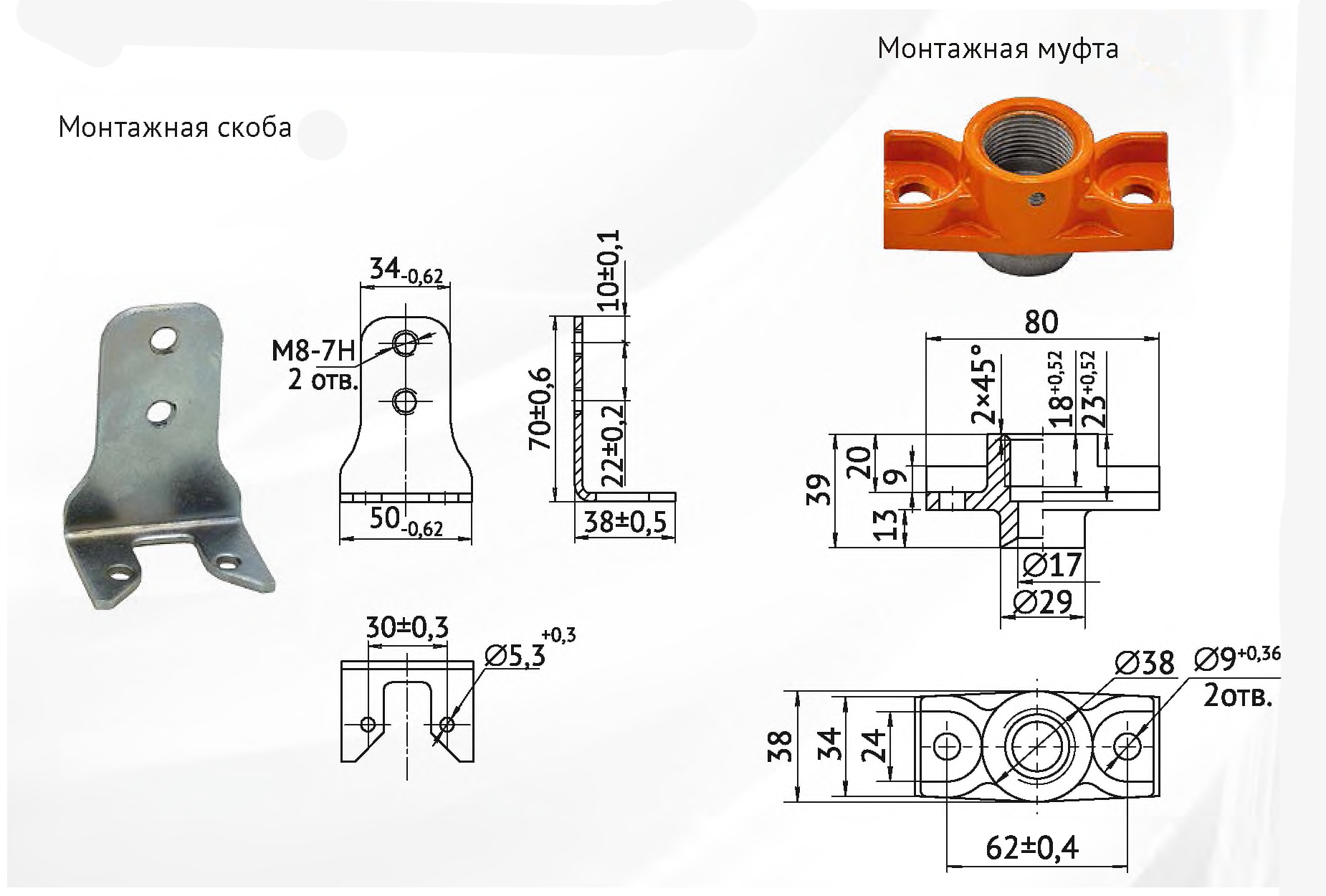

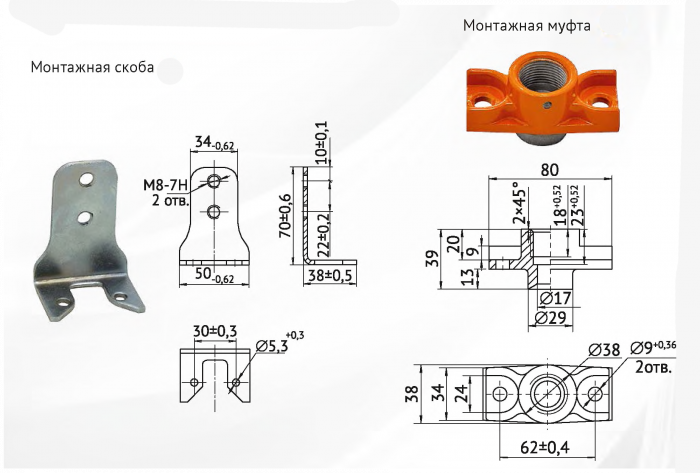

Крепежные элементы

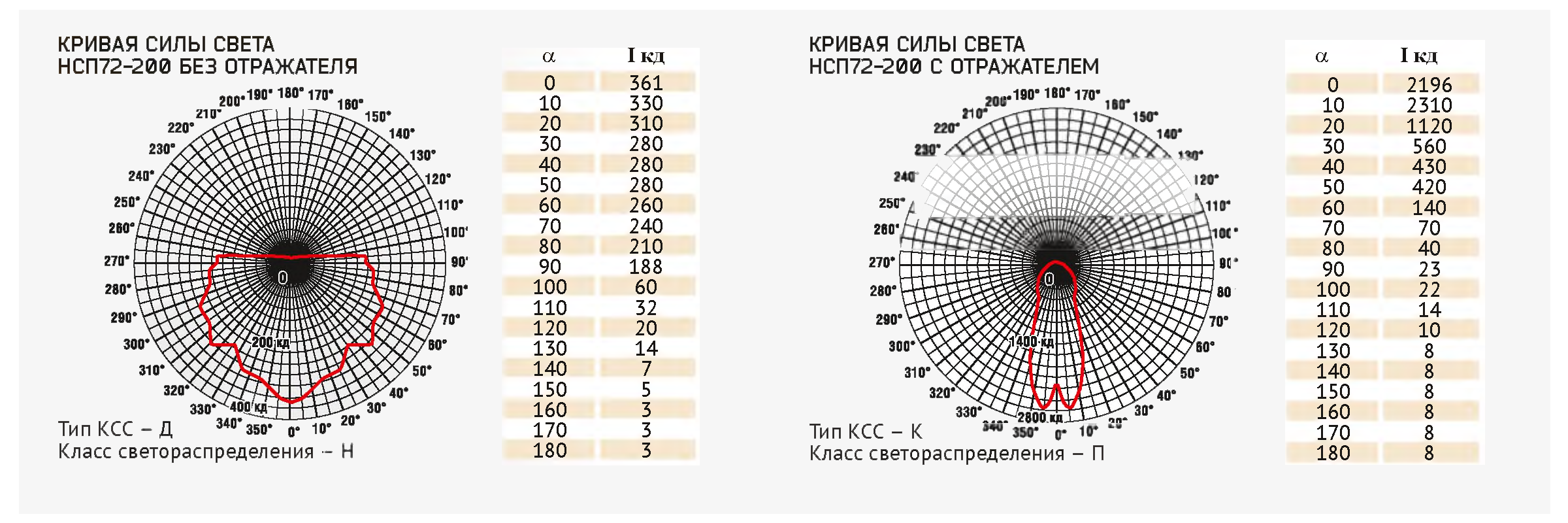

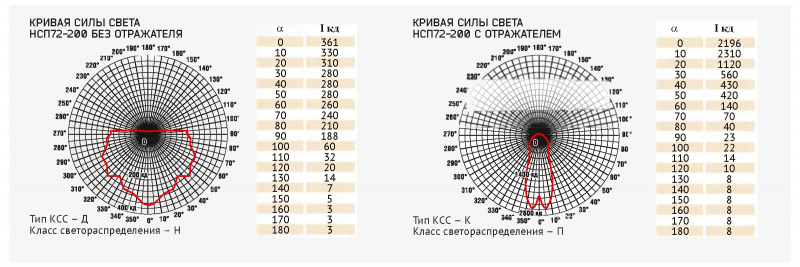

Фотометрические кривые

Стандартный комплект поставки

  • Светильник НСП72 - 1 шт.
  • Монтажная скоба - 1 шт.
  • Резиновая прокладка - 1 шт.
  • Монтажная муфта - 1 шт.

Дополнительная комплектация, опции

  • Внешний отражатель.
  • Лампа КЛЛ (СДЛ).
