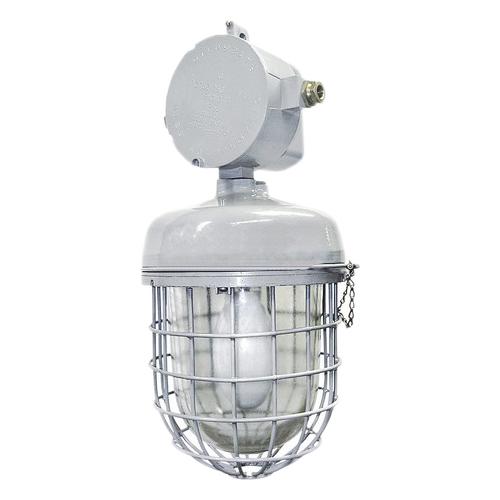

РСП62 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 250 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ)

Световой поток: 13500 лм

Цена (без учета НДС): По запросу руб.

Описание

Светильники взрывозащищенные РСП62 используются для организации освещения на объектах нефтяной, газовой, нефтехимической, химической, лакокрасочной и других областей промышленности, на которых существует риск возникновения взрывоопасных газов и пыли всех классов, в соответствии с маркировкой взрывозащиты.

Корпус осветительного прибора РСП62 производится из прочного алюминиевого сплава, детали корпуса имеют резьбовое соединение, внутри установлены элементы ПРА (ЭмПРА или УПРУ5П)Ртутная лампа светильника закрыта светопропускающим колпаком, выполняющим защитную функцию (материал изготовления - ударопрочное высокотемпературное стекло). Колпак герметично установлен во фланец при помощи герметика. Поверх колпака возможно размещение защитной сетки, покрытой порошковой краской. Светильники РСП62 выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. Вводная коробка соединена с корпусом посредством резьбовой втулки. Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1.

Особенности светильников РСП62 с УПРУ5П:

  • Высокая надежность в эксплуатации и стабильные режимы работы систем освещения.
  • Энергоэффективность, низкое энергопотребление, высокий КПД, сокращение расхода электроэнергии от 25 до 40%, уменьшение световых, тепловых и электромагнитных потерь.
  • Уменьшение частоты обслуживания светильников (закупка и замена ламп и т. д .), многократное продление сроков службы ламп, балластов и компонентов светильника.
  • Улучшение стабильности освещения объекта и замедление спада светового потока, обеспечение качественных режимов питания источников света.
  • Дифференцированное регулирование энергопотребления и параметров освещенности.
  • Оптимизация режимов потребляемой светильниками активной мощности, обеспечение требований нормативов при освещении территории, объектов, дорог и улиц.

Технические характеристики

Тип кривой силы света Д - Косинусная, Ш - Широкая
Коэффициент мощности >0,8...1,0
Коэффициент полезного действия 80%
Тип патрона E40
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА или УПРУ5П
Маркировка взрывозащиты 1ExdIICT4
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) У1
Исполнение по степени защиты IP66
Габаритные размеры 272х580 мм
Вес 14,5 кг

Структура обозначения, пример заказа

РСП
62
250
001
У1

Вид климатического исполнения

Номер модификации:
001 - комплектации ЭмПРА
007 - комплектация УПРУ5П

Мощность лампы, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Наличие

ПРА

Cos ф,
не менее

Масса
не более, кг

Мощность, Вт (световой поток, Лм)

Цоколь

РСП62-250-001

250 (13500)

Е40

ЭмПРА*

0,8

14,5

РСП62-250-007

250 (13500)

Е40

УПРУ5П**

1,0

14,5

Примечания:
*Электронное ПРА.
**Универсальное Пуско-Регулирующее Устройство 5 Поколения.

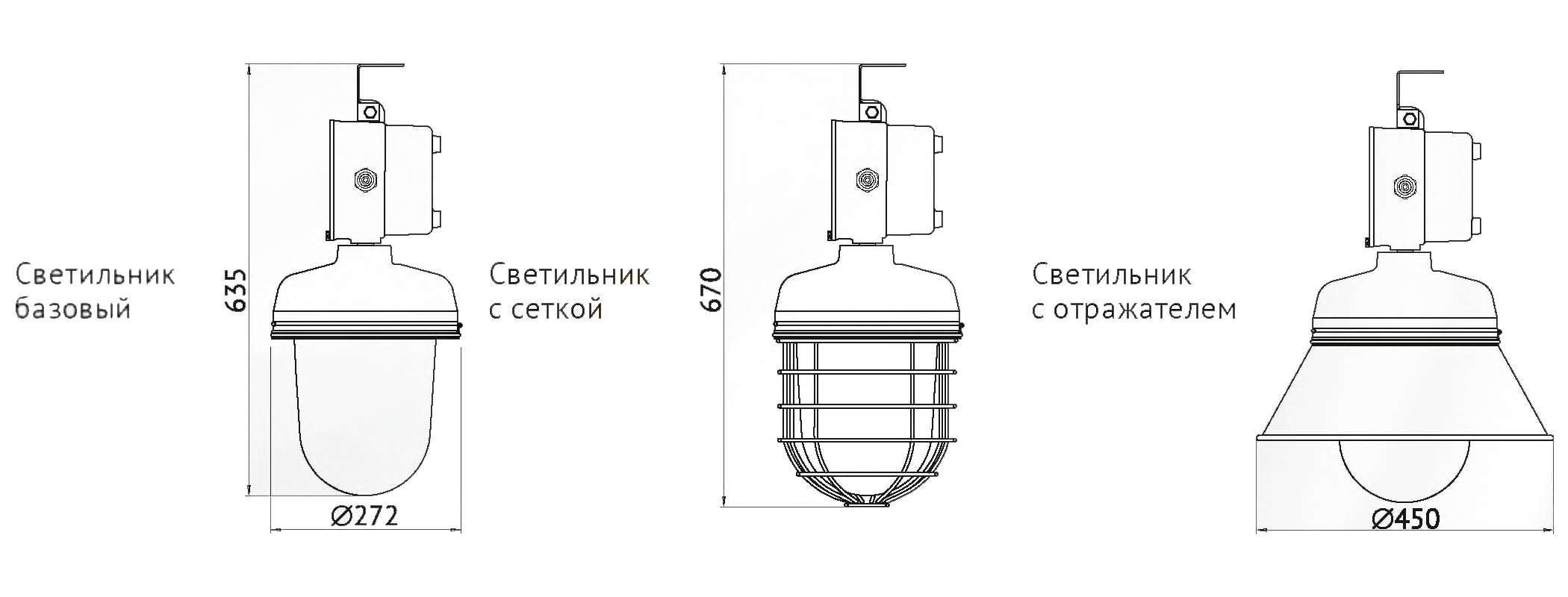

Габаритные и присоединительные размеры светильников РСП62

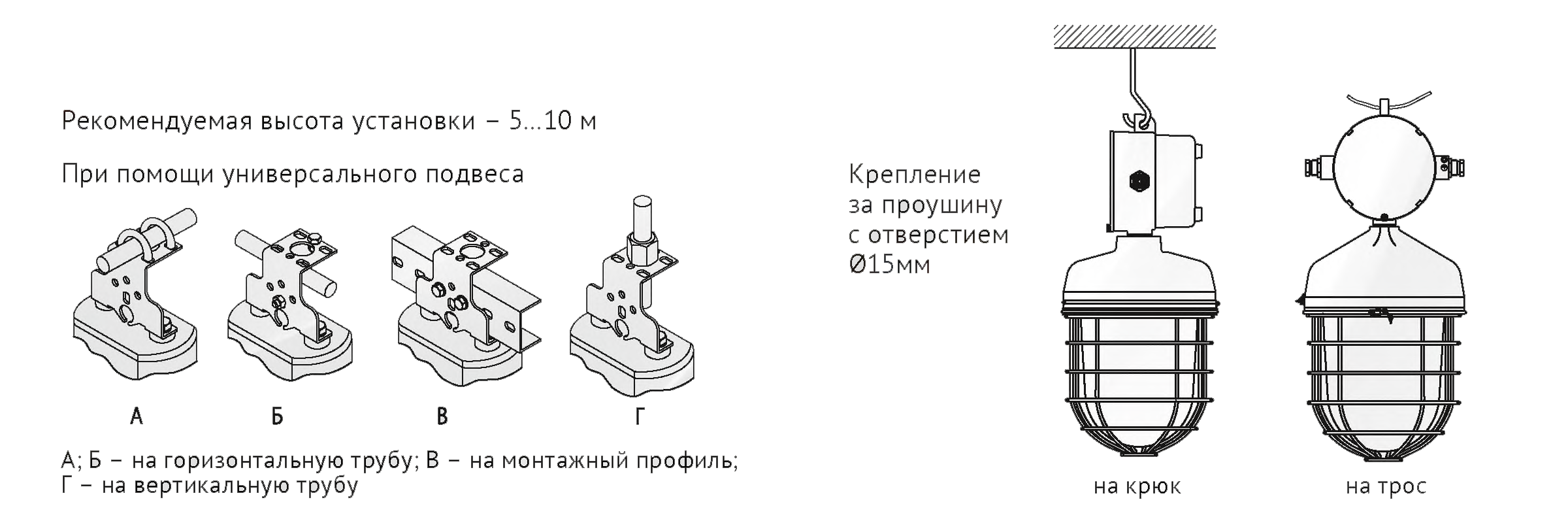

Варианты установки

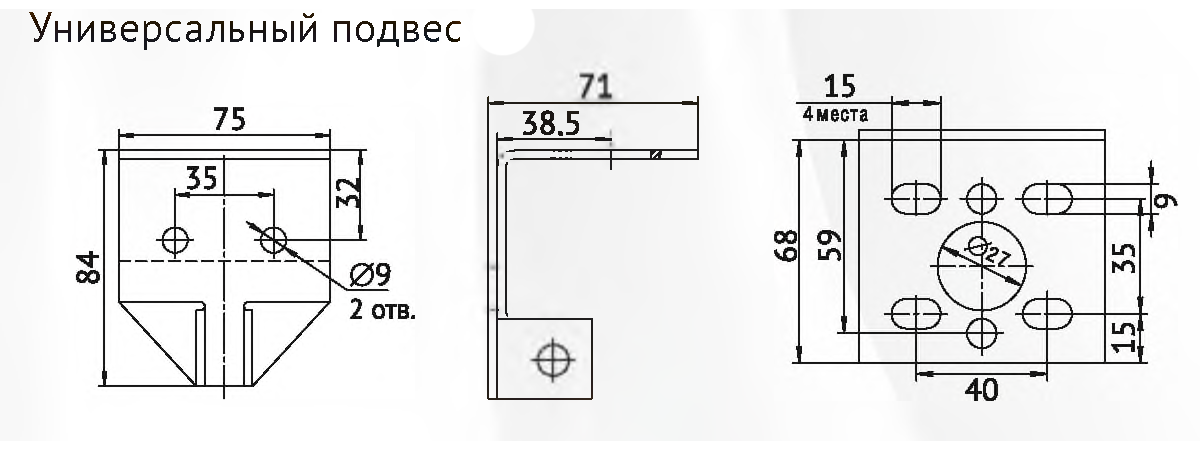

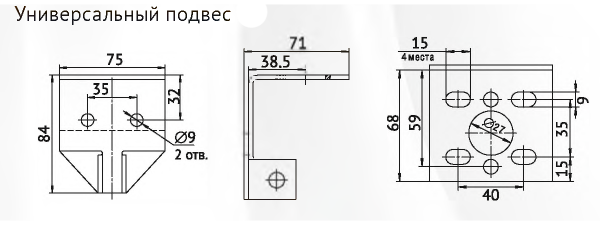

Крепежные элементы

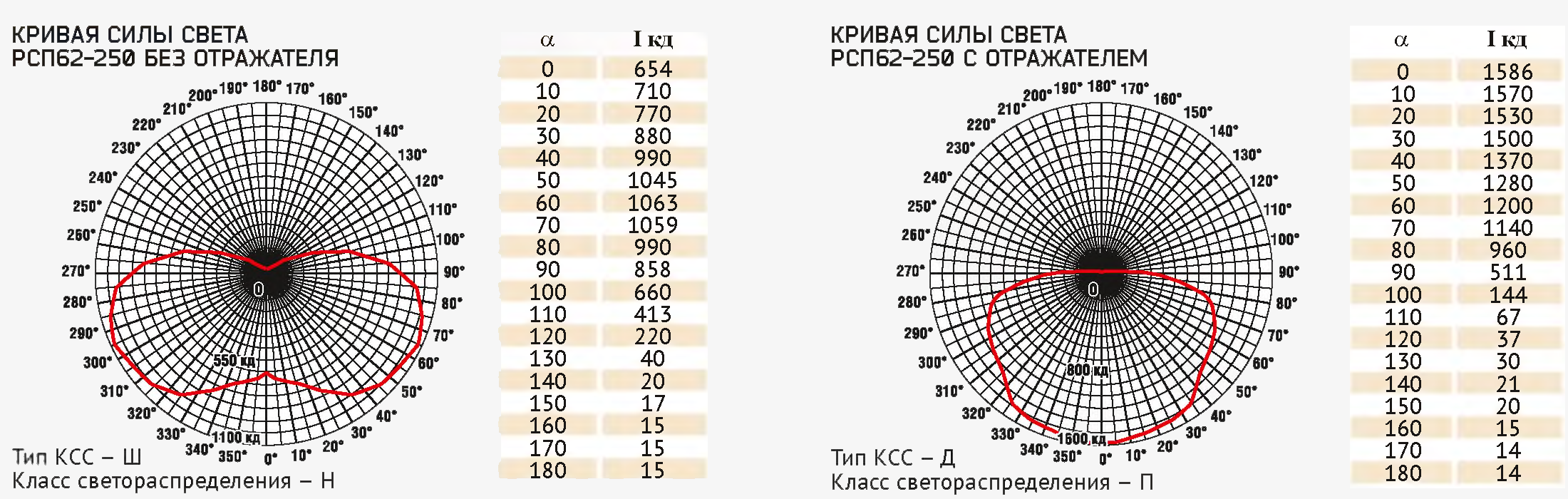

Фотометрические кривые

Стандартный комплект поставки

  • Светильник РСП62 - 1 шт.
  • Универсальный подвес - 1 шт.
  • Резиновая прокладка Ǿ9 мм - 2 шт.
  • Резиновая прокладка Ǿ14 мм - 2 шт.
  • Кабельный ввод - 2 шт.
  • Ключ специальный - 1 шт.
  • Ключ торцевой - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Пробка (заглушка) кабельного ввода.
