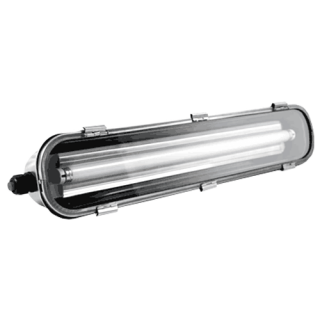

СГЛ01 светильники взрывозащищенные из нержавеющей стали для люминесцентных ламп

Скачать PDF

СГЛ01 из нержавеющей стали для люминесцентных ламп

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 100...300 В

Потребляемая мощность: 18 Вт, 36 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная

Световой поток: 1300 лм, 3350 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники для люминесцентных ламп из нержавеющей стали СГЛ01 предназначены для освещения как помещений, так и открытых площадок промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты ГОСТ 30852.13-2002, МЭК 60079-14:1996.

Осветительные приборы серии СГЛ01 имеют проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника 0,5-1,0 мм², дополнительно комплектуется кабельными вводами.

Конструктивно взрывозащищенные светильники СГЛ01 состоят из корпуса, в котором расположена одна или две люминесцентные лампы, электронная пускорегулирующая аппаратура (ПРА), цоколь G13, и крышки-плафона, изготовленного из термостойкого ударопрочного стекла, который закреплен замками-защелками, что позволяет легко заменить лампы светильника.

Дополнительно, для исполнения аварийного освещения, светильник может быть оснащен блоком аварийного питания с Ni-MH аккумулятором (доступно только для светильников с двумя лампами). При переходе в аварийный режим остается светить только одна лампа. Время работы светильника в аварийном режиме составляет 120 минут, время зарядки – 24 часа.

Технические характеристики

Тип кривой силы света	Д - Косинусная
Цветовая температура	4100...6500 °K
Тип патрона	G13
Материалы изготовления	Нержавеющая сталь марки 08Х18Н10. Термостойкое ударопрочное стекло
Способ крепления или установки	Потолочное крепление (П), крепление на трубу (Т), подвесное крепление рым-болт (Р), настенное крепление 45° (С45)
Электроподключение	Прямое подключение через кабельный или трубный ввод
Сечение подсоединяемых жил	0,5-1,0 мм²
Наличие пускорегулирующего устройства	Электронная ПРА
Маркировка взрывозащиты	1ExembsIICT4, 1ExembsIICT5, 2ExnAIICT4, 2ExnAIICT5, ExtbIIIC
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	726х120х140...1326х120х200 мм
Вес	3,30...9,85 кг

Структура обозначения, пример заказа

СГЛ01

220AC

/П

2КНВ2МНK/Р

/ЛАМПА

Опции (ИБП - блок бесперебойного питания ВЗ, ЛАМПА - лампа в комплекте)

Количество и типоразмер кабельных вводов

Шифр типа крепления (П - потолочное крепление, Т - крепление на трубу, Р - подвесное крепление рым-болт, С45 - настенное крепление 45°)

Шифр напряжения питания (220AC для напряжения ~100...300 В)

Тип лампы (Л - люминесцентная лампа)

Шифр размера светильника (18, 36)

Количество ламп (1, 2)

Обозначение модели

Варианты исполнений

**Варианты исполнений люминесцентных светильников СГЛ01 из нержавеющей стали**
Модель	Кол-во ламп	Мощность, Вт	Режим работы	Напряжение, В	Размер, мм			Масса, кг
Модель	Кол-во ламп	Мощность, Вт	Режим работы	Напряжение, В	A	A1	B	Масса, кг
СГЛ01-118Л.../Н	1	18	нормальный	230	726	482	140	3,30
СГЛ01-218Л.../Н	2	18	нормальный		726	482	200	4,40
СГЛ01-136Л.../Н	1	36	нормальный		1326	1097	140	5,70
СГЛ01-236Л.../Н	2	36	нормальный		1326	1097	200	8,80
СГЛ01-218Л.../Н.../ИБП	2	18	нормальный/аварийный		726	482	200	5,40
СГЛ01-236Л.../Н.../ИБП	2	36	нормальный/аварийный		1326	1097	200	9,85

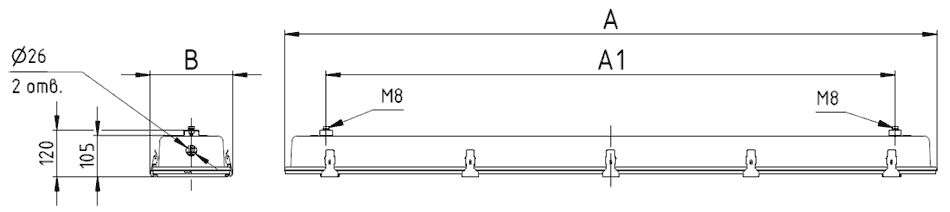

Габаритные и присоединительные размеры люминесцентных светильников СГЛ01 из нержавеющей стали

**Фотометрические кривые КД/1000 лм**

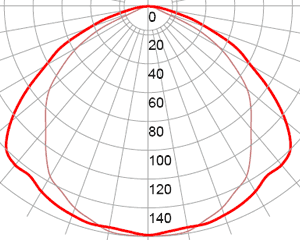

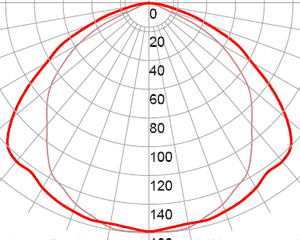

СГЛ01-118Л/Н (тип Д-косинусная)	СГЛ01-136Л/Н (тип Д-косинусная)

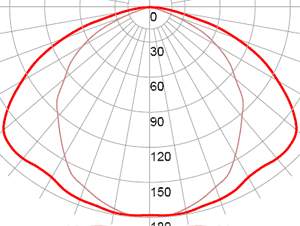

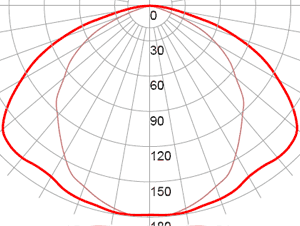

СГЛ01-218Л/Н (тип Д-косинусная)	СГЛ01-236Л/Н (тип Д-косинусная)

Подбор люминесцентных ламп

	Холодный белый Цветовая температура: 4100 °K Средний индекс цветопередачи (CRI) 70 Пригодна для общего освещения		Спецификация 35/полный спектр Цветовая температура: 3500–5000 °K Средний индекс цветопередачи (CRI) 90 Хороший выбор для рабочей зоны, где необходима работа с цветовой маркировкой
	Естественный солнечный Цветовая температура: 5000 °K Средний индекс цветопередачи (CRI) 90 Подходят для общего освещения		Дневной свет делюкс Цветовая температура: 6500 °K Средний индекс цветопередачи (CRI) 85 Подходят для общего освещения повышенной яркости

Стандартный комплект поставки

Люминесцентный светильник из нержавеющей стали СГЛ01.
Паспорт.

Дополнительная комплектация, опции

Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
Люминесцентная лампа 18 Вт (1300 лм) или 36 Вт (3350 лм).

Скачать документацию

СГЛ01-218, люминесцентная лампа, 2x18Вт, светильники взрывозащищенные. IES-файл

СГЛ01-236, люминесцентная лампа, 2x36Вт светильники взрывозащищенные. IES-файл
