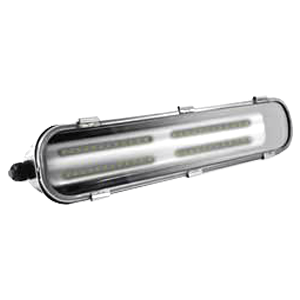

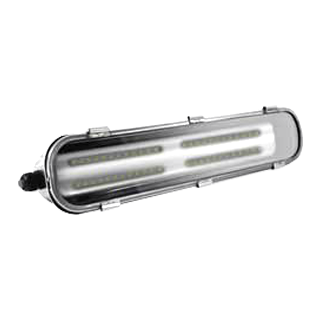

СГЛ01 светильники взрывозащищенные светодиодные линейные из нержавеющей стали

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...36 В, ≈ 110...250 В, ≈ 175...265 В

Потребляемая мощность: 18,5 Вт, 37 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2480 лм, 4960 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные светильники из нержавеющей стали СГЛ01 предназначены для освещения промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты ГОСТ 30852.13-2002, МЭК 60079-14:1996.

Корпуса линейных светодиодных светильников СГЛ01 производятся из нержавеющей стали марки 08Х18Н10, уcтойчивой к высоким температурам и коррозии и имеют два отверстия для установки взрывозащищенных кабельных вводов. Крышка-плафон изготовлена из термостойкого ударопрочного стекла.

Конструктивные особенности взрывозащищенных светильников СГЛ01 и материалы, применяемые для их изготовления, позволяют непрерывно защищать светодиоды от воздействия агрессивных сред на протяжении всего срока эксплуатации.

 Светодиодный светильник СГЛ01 может работать 120 минут в аварийном режиме.

Технические характеристики

Пульсации светового потока Не более 1%
Материалы изготовления Нержавеющая сталь марки 08Х18Н10. Термостойкое ударопрочное стекло
Способ крепления или установки Потолочное крепление (П), крепление на трубу (Т), подвесное крепление рым-болт (Р), настенное крепление 45° (С45)
Электроподключение Прямое подключение через кабельный или трубный ввод
Маркировка взрывозащиты 1ExembsIICT4, 1ExembsIICT5, 2ExnAIICT4, 2ExnAIICT5, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 726х120х200 мм (СГЛ01-2480С/Н); 1330х120х200 мм (СГЛ01-4960С/Н)
Вес 4,4 кг (СГЛ01-2480С/Н); 7,9(СГЛ01-4960С/Н)

Структура обозначения, пример заказа

СГЛ01
4960
С
220AC
2КНВ2МНK/Р
/ИБП

Опции (ИБП - блок бесперебойного питания ВЗ)

Количество и типоразмер кабельных вводов

Материал корпуса (Н - нержавеющая сталь)

Шифр типа крепления (П - потолочное крепление, Т - крепление на трубу, Р - подвесное крепление рым-болт, С45 - настенное крепление 45°)

Шифр напряжения питания (24DC для напряжения =10...36 В или 220AC для напряжения ~110...250 В, ~176...265 В)

Тип лампы (С - светодиодная матрица)

Шифр светового потока (2480 лм, 4960 лм)

Обозначение модели

Варианты исполнений

Варианты исполнений светильников СГЛ01 из нержавеющей стали

Модель

Максимальный
световой поток
источника света, лм

Мощность, Вт

Температурный
класс

Напряжение, В

Размер, мм

Масса, кг

А

В

С

М

СГЛ01-2480С/Н

2480

18,5

Т5

=10-36,
~220

726

120

200

482

4,4

СГЛ01-4960С/Н

4960

37

Т5

~220

1330

120

200

1097

7,9

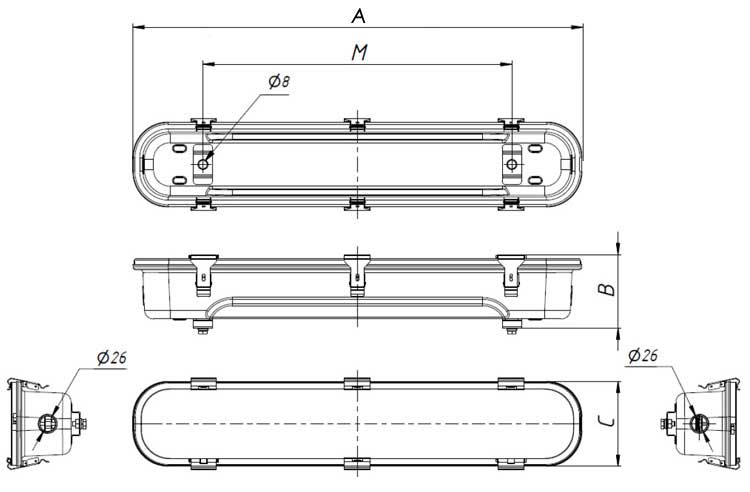

Габаритные и присоединительные размеры СГЛ01 из нержавеющей стали

Стандартный комплект поставки

  • Светильник СГЛ01 из нержавеющей стали.
  • Паспорт.

Дополнительная комплектация, опции

  • Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
  • Климатическое исполнение по заказу:  УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5.
