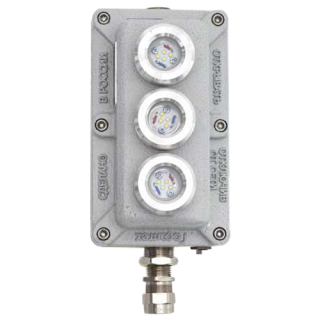

СГМ02 светильники взрывозащищенные светодиодные малогабаритные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...36 В, ≈ 110...230 В

Потребляемая мощность: 16 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1860 лм

Цена (без учета НДС): По запросу руб.

Описание

Малогабаритные взрывозащищенные светодиодные светильники СГМ02 могут использоваться для обычного или аварийного освещения объектов, где возможно присутствие взрывоопасных сред. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.

Небольшие размеры прибора обеспечивают монтаж на объектах, где не хватает места для установки осветительной арматуры стандартных габаритов, например, контейнерные установки и низкие штреки шахт и рудников.

В светодиодных светильниках СГМ02 применяются сверхъяркие белые светодиоды последнего поколения производства японской компании NICHIA, обладающие высоким КПД и энергетическим световым потоком около 155 лм на 1 Вт.  Взрывозащищенные светильники СГМ02 по силе визуального светового потока значительно превосходят светильники с лампами мощностью 200 Вт, что подтверждено практическими испытаниями. В осветительных приборах серии СГМ02 использована технология сужения спектрального излучения, поэтому в спектре излучения светодиодов отсутствуют ультрафиолетовая и инфракрасная составляющие. Время включения взрывозащищенных светодиодных светильников СГМ02 и перехода в рабочий режим составляет менее 1 секунды. Многолинзовая структура светильников позволяет создать более комфортное равномерное освещение, не слепящее глаз.

Корпуса светильников СГМ02 производятся из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам. Окрашивание антистатическое полимерно-эпоксидное, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Крышка крепится 6 винтами из нержавеющей стали.

Технические характеристики

Пульсации светового потока Менее 0,1%
Тип кривой силы света Д - Косинусная
Цветовая температура 3500...7000 °К
Угол излучения 20°; 90°
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав. Антистатическое полимерно-эпоксидное окрашивание
Способ крепления или установки 2 внешние монтажные точки
Электроподключение Прямое подключение к трем клеммам через кабельный ввод
Диаметр подводимого кабеля 6...18 мм
Сечение подсоединяемых жил 4 мм2
Маркировка взрывозащиты 1ExdIICT5, ExtbIIIC, PBExdIMb
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 200х106х116 мм
Вес 2,0 кг

Структура обозначения, пример заказа

СГМ02
1860
220AC
/90
2КНВ2NНK/P
/ИБП

Опции (ИБП - блок бесперебойного питания ВЗ, МОРЕ - морское исп., ПРОМ - общепромышленное исп., АП - окрашивание изнутри для защиты от конденсата)

Количество и типоразмер кабельных вводов

Шифр угла светового потока (20°, 90°)

Шифр напряжения питания (12DC для напряжения постоянного тока =10...36 В или 220AC для напряжения ~110...230 В)

Шифр светового потока (1860 лм)

Обозначение модели

Варианты исполнений

Варианты исполнений светильников СГМ02

Модель

Максимальный световой
поток источника света, лм

Угол
светового
потока

Напряжение,
В

Потребляемый
ток, А

Установленная мощность
Py, Вт

Температурный
класс

Аккумуляторный
блок
аварийного
освещения

СГМ02-1860С/20-12DC

1860

20°

=12...24

1,3...0,67

16

T5

-

СГМ02-1860С/20-220AC

1860

20°

~220

0,07

16

T5

-

СГМ02-1860С/20-12DC/ИБП

1860

20°

=12...24

1,3...0,67

16

T5

+

СГМ02-1860С/20-220AC/ИБП

1860

20°

~220

0,07

16

T5

+

СГМ02-1860С/90-12DC

1860

90°

=12...24

1,3...0,67

16

T5

-

СГМ02-1860С/90-220AC

1860

90°

~220

0,07

16

T5

-

СГМ02-1860С/90-12DC/ИБП

1860

90°

=12...24

1,3...0,67

16

T5

+

СГМ02-1860С/90-220AC/ИБП

1860

90°

~220

0,07

16

T5

+

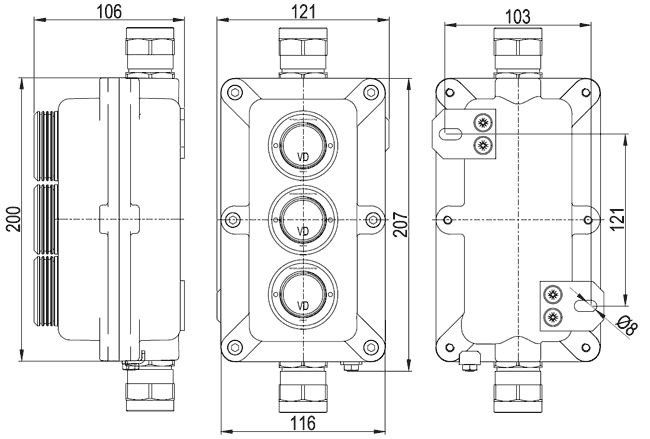

Габаритные и присоединительные размеры светильников СГМ02

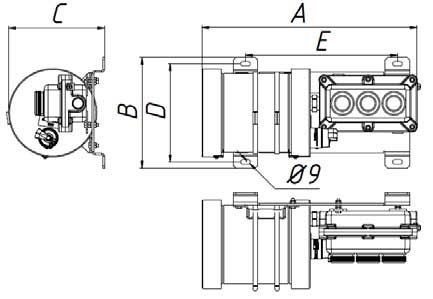

Габаритные и присоединительные размеры светильников СГМ02 с источником бесперебойного питания аварийного освещения ШГВА-ИБП

Наименование

Габаритные размеры, мм

Емкость
АКБ,А*ч

Вес, кг

A

B

C

D

E

СГМ02-1860С/20-220AC/ИБП

440

225

200

200

310

3,2

10,5

СГМ02-1860С/90-220AC/ИБП



Рекомендуемые кабельные вводы для светильников СГМ02:

КНВ2NНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.

КНВМ2N-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь.

КНВТВ2NGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.

КНВМ2N-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь.

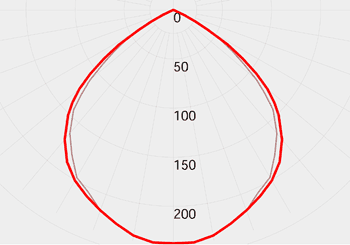

Фотометрические кривые КД/1000 ЛМ
СГМ02-1860С
(тип Д-косинусная)

Стандартный комплект поставки

  • Светильник СГМ02.
  • Паспорт.

Дополнительная комплектация, опции

  • Морское исполнение.
  • Окрашивание изнутри для защиты от конденсата.
  • Невзрывозащищенное общепромышленное исполнение, Токр +85°С.
  • Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
