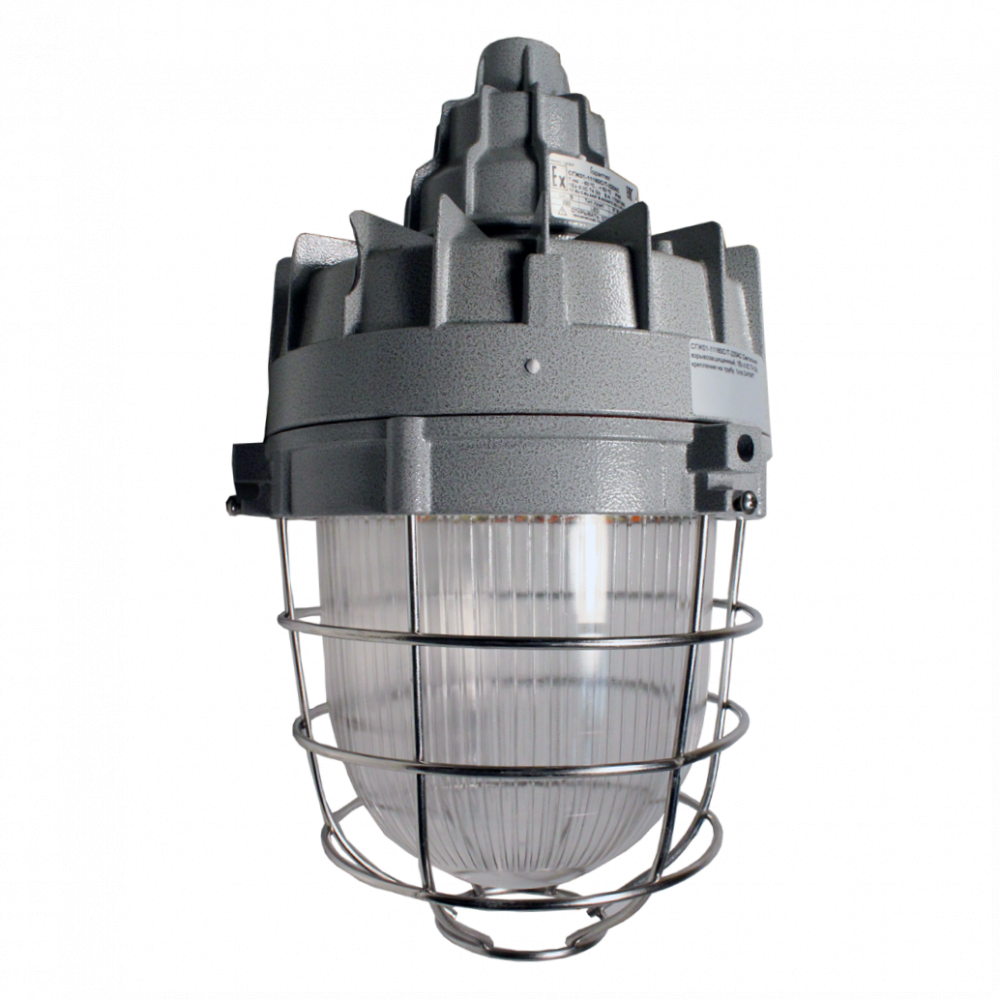

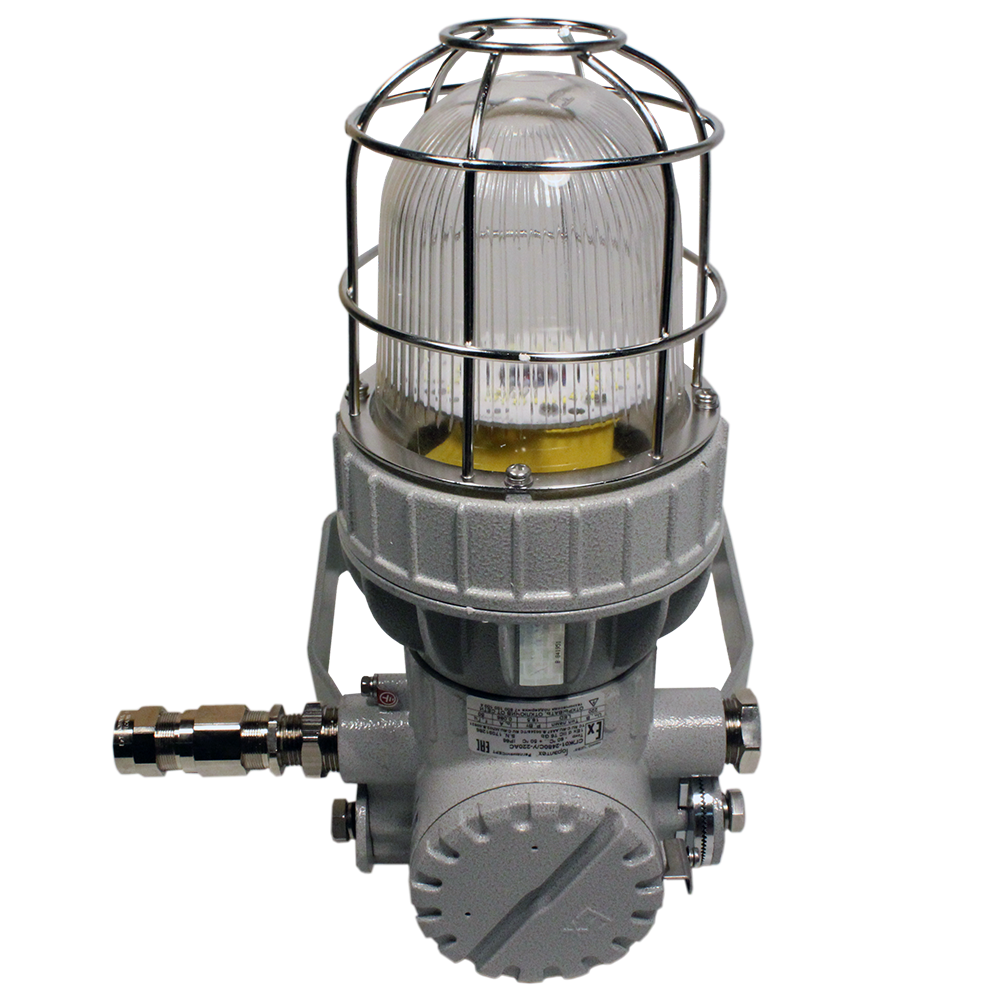

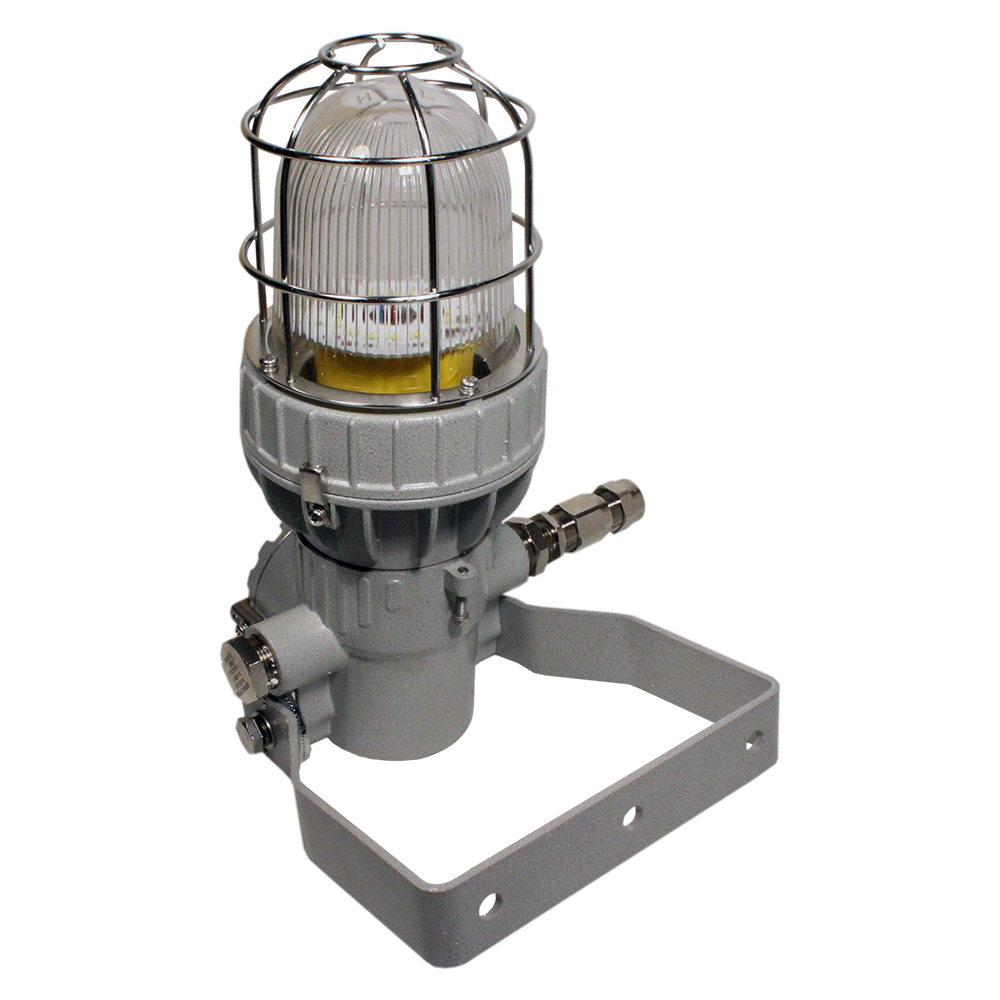

СГЖ01 светильники взрывозащищенные с патроном E27 под разные виды ламп

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 110...230 В

Потребляемая мощность: 8 Вт, 12 Вт, 15 Вт, 23 Вт, 33 Вт, 42 Вт, 70 Вт, 100 Вт, 105 Вт, 140 Вт, 160 Вт

Тип источника света: Лампа галогенная, Лампа дуговая ртутно-вольфрамовая смешанного света (ДРВ), Лампа накаливания общего назначения (ЛОН), Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники с патроном E27 серии СГЖ01 предназначены для освещения как помещений, так и открытых площадок промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты (ГОСТ 30852.13-2002, МЭК 60079-14:1996); зоны, опасные по воспламенению горючей пыли (ГОСТ IEC 61241-3-2011); опасные производственные объекты I, II, III, IV классов опасности.

Взрывозащищенные светильники СГЖ01 состоят из алюминиевого корпуса со встроенным патроном и термостойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы. Материал корпуса - коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.

В светильниках СГЖ01 с патроном E27 под разные виды ламп применяется вид взрывозащиты Exd (взрывонепроницаемая оболочка). Поэтому, в отличие от взрывозащищенных светильников с видом защиты Exm (герметизация компаундом), светильники серии СГЖ01 являются разборными и ремонтопригодными.

Отсутствие внешних компаундированных элементов, а также использование термостойкого ударопрочного колпака из боросиликатного стекла вместо полимерных материалов, обеспечивает повышенную стойкость к ударным нагрузкам и делает возможной эксплуатацию осветительных приборов СГЖ01 в высокотемпературных режимах:

  • -60…+40/+60ºС.
  • -75...+40ºС (для СГЖ01-100Н).
  • -20...+85ºС (для РВExdIMb).
  • -20...+40ºС (для СГЖ01-140Г, с маркировкой РВExdIMb).
  • -20…+40/+60ºС (для РН2).

Преимущества светильников СГЖ01:

  • Отсутствие проводов между ламповым отсеком и вводной коробкой, которые могли бы перекручиваться в процессе монтажа светильника.
  • Возможность установки вводной коробки без лампового отсека значительно облегчает монтаж светильника «на весу».
  • Питание от клемм вводной коробки к источнику света подается через износостойкие токоведущие стержни.
  • Источник света при необходимости можно поменять, не открывая вводную коробку.
  • Защитная решетка из нержавеющей стали.
  • Светорассеивающий колпак из термостойкого боросиликатного стекла.

Технические характеристики

Тип кривой силы света Д - Косинусная, М - Равномерная
Тип патрона E27
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав, термостойкое ударопрочное боросиликатное стекло, нержавеющая сталь. Антистатическое полимерно-эпоксидное окрашивание
Способ крепления или установки Крепление на трубу (Т), подвесное крепление (Р), потолочное крепление (П), универсальное поворотное крепление (У)
Электроподключение Прямое подключение к клеммам L, N, PЕ через кабельный ввод с резьбой 3/4" NPT
Диаметр подводимого кабеля 6...18 мм
Сечение подсоединяемых жил 4 мм2
Маркировка взрывозащиты 1ExdIICT3, 1ExdIICT4, 1ExdIICT5, 1ExdIICT6, ExtbIIIC, PBExdIMb
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 309х136...524х201 мм
Вес 2,33...6,12 кг

Структура обозначения, пример заказа

СГЖ01
105
Г
110AC
КНВ2NНK/P
/ИБП

Опции (МОРЕ - морское исп., ЛАМПА - лампа в комплекте, МШК-64 - сейсмостойкое исполнение, ПРОМ - общепромышленное исп., ХОЛОД - исп. для темп. -75°С для лампы ЛОН, ВО - светорассеивающий отражатель, ИБП - блок бесперебойного питания ВЗ)

Количество и типоразмер кабельных вводов

Шифр типа крепления (Т - на трубу, Р - подвесное, П - потолочное, У - универсальное поворотное)

Шифр напряжения питания (110AC для напряжения постоянного тока ~110 В или 220AC для напряжения ~220 В)

Тип лампы (Н - Лампа общего накала, Г - Галогенная лампа, ЛКС - Люминесцентная компактная со спиралевидным типом колбы, ЛК - Люминесцентная компактная с U-образным типом колбы, СЦ - Светодиодная лампа, СМ - Лампа ртутно-вольфрамовая смешанного света)

Шифр мощности лампы, Вт (8, 12, 15, 23, 33, 42, 70, 100, 105, 140, 160)

Обозначение модели

Варианты исполнений

Варианты исполнений светильников СГЖ01 с креплением на трубу (Т)

Модель

Мощность лампы, Вт*

Тип лампы

Патрон

Температурный класс

Размер, мм

Масса, кг

А

В

СГЖ01-100Н/Т

до 100

Лампа накаливания

E27

T4

309

136

2,33

СГЖ01-70Г/Т

70

Лампа галогенная

E27

T4

309

136

2,33

СГЖ01-105Г/Т

105

Лампа галогенная

E27

T3/T4

309

136

2,33

СГЖ01-140Г/Т

140

Лампа галогенная

E27

T3/T4

309

136

2,33

СГЖ01-15ЛКС/Т

15

Люминесцентная компактная лампа
со спиралевидным типом колбы

E27

T6

309

136

2,33

СГЖ01-8СЦ/Т

8

Лампа светодиодная

E27

T6

309

136

2,33

СГЖ01 -23ЛК/Т

23

Люминесцентная компактная лампа
с U-образным типом колбы

E27

T5/T6

352

201

4,64

СГЖ01-23ЛКС/Т

23

Люминесцентная компактная лампа
со спиралевидным типом колбы

E27

T5/T6

352

201

4,64

СГЖ01-12СЦ/Т

12

Лампа светодиодная

E27

T6

352

201

4,64

СГЖ01-15СЦ/Т

15

Лампа светодиодная

E27

T6

352

201

4,64

СГЖ01-100СМ/Т

100

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

352

201

4,64

СГЖ01-160СМ/Т

160

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

352

201

4,64

СГЖ01-42ЛКС/Т

42

Люминесцентная компактная лампа
со спиралевидным типом колбы

E27

T5/T6

352

201

4,64

СГЖ01 -33ЛК/Т

33

Люминесцентная компактная лампа
с U-образным типом колбы

E27

T6

352

201

4,64



Варианты исполнений светильников СГЖ01 с подвесным креплением (P)

Модель

Мощность лампы, Вт*

Тип лампы

Патрон

Температурный класс

Размер, мм

Масса, кг

А

В

СГЖ01-100Н/Р

до 100

Лампа накаливания

E27

T4

355

136

2,85

СГЖ01-70Г/Р

70

Лампа галогенная

E27

T4

355

136

2,85

СГЖ01-105Г/Р

105

Лампа галогенная

E27

T3/T4

355

136

2,85

СГЖ01-140Г/Р

140

Лампа галогенная

E27

T3/T4

355

136

2,85

СГЖ01-15ЛКС/Р

15

Люминесцентная компактная лампа со спиралевидным типом колбы

E27

T6

355

136

2,85

СГЖ01-8СЦ/Р

8

Лампа светодиодная

E27

T6

355

136

2,85

СГЖ01 -23ЛК/Р

23

Люминесцентная компактная лампа
с U-образным типом колбы

E27

T5/T6

403

201

5,05

СГЖ01-23ЛКС/Р

23

Люминесцентная компактная лампа со спиралевидным типом колбы

E27

T5/T6

403

201

5,05

СГЖ01-12СЦ/Р

12

Лампа светодиодная

E27

T6

403

201

5,05

СГЖ01-15СЦ/Р

15

Лампа светодиодная

E27

T6

403

201

5,05

СГЖ01-100СМ/P

100

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

403

201

5,05

СГЖ01-160СМ/P

160

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

403

201

5,05

СГЖ01-42ЛКС/P

42

Люминесцентная компактная лампа со спиралевидным типом колбы

E27

T5/T6

403

201

5,05

СГЖ01 -33ЛК/P

33

Люминесцентная компактная лампа
с U-образным типом колбы

E27

T6

403

201

5,05



Варианты исполнений светильников СГЖ01 с потолочным креплением (П)

Модель

Мощность лампы, Вт*

Тип лампы

Патрон

Температурный класс

Размер, мм

Масса, кг

А

В

СГЖ01-100Н/П

до 100

Лампа накаливания

E27

T4

299

136

2,73

СГЖ01-70Г/П

70

Лампа галогенная

E27

T4

299

136

2,73

СГЖ01-105Г/П

105

Лампа галогенная

E27

T3/T4

299

136

2,73

СГЖ01-140Г/П

140

Лампа галогенная

E27

T3/T4

299

136

2,73

СГЖ01-15ЛКС/П

15

Люминесцентная компактная лампа
со спиралевидным типом колбы

E27

T6

299

136

2,73

СГЖ01-8СЦ/П

8

Лампа светодиодная

E27

T6

299

136

2,73

СГЖ01 -23ЛК/П

23

Люминесцентная компактная лампа
с U-образным типом колбы

E27

T5/T6

347

201

4,90

СГЖ01-23ЛКС/П

23

Люминесцентная компактная лампа
со спиралевидным типом колбы

E27

T5/T6

347

201

4,90

СГЖ01-12СЦ/П

12

Лампа светодиодная

E27

T6

347

201

4,90

СГЖ01-15СЦ/П

15

Лампа светодиодная

E27

T6

347

201

4,90

СГЖ01-100СМ/П

100

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

347

201

4,90

СГЖ01-160СМ/П

160

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

347

201

4,90

СГЖ01-42ЛКС/П

42

Люминесцентная компактная лампа
со спиралевидным типом колбы

E27

T5/T6

347

201

4,90

СГЖ01 -33ЛК/П

33

Люминесцентная компактная лампа
с U-образным типом колбы

E27

T6

347

201

4,90



Варианты исполнений светильников СГЖ01 с универсальным поворотным креплением (У)

Модель

Мощность лампы, Вт*

Тип лампы

Патрон

Температурный класс

Размер, мм

Масса, кг

А

В

СГЖ01-100Н/У

до 100

Лампа накаливания

E27

T4

478

136

3,80

СГЖ01-70Г/У

70

Лампа галогенная

E27

T4

478

136

3,80

СГЖ01-105Г/У

105

Лампа галогенная

E27

T3/T4

478

136

3,80

СГЖ01-140Г/У

140

Лампа галогенная

E27

T3/T4

478

136

3,80

СГЖ01-15ЛКС/У

15

Люминесцентная компактная лампа со спиралевидным типом колбы

E27

T6

478

136

3,80

СГЖ01-8СЦ/У

8

Лампа светодиодная

E27

T6

478

136

3,80

СГЖ01 -23ЛК/У

23

Люминесцентная компактная лампа с U-образным типом колбы

E27

T5/T6

524

201

6,12

СГЖ01-23ЛКС/У

23

Люминесцентная компактная лампа со спиралевидным типом колбы

E27

T5/T6

524

201

6,12

СГЖ01-12СЦ/У

12

Лампа светодиодная

E27

T6

524

201

6,12

СГЖ01-15СЦ/У

15

Лампа светодиодная

E27

T6

524

201

6,12

СГЖ01-100СМ/У

100

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

524

201

6,12

СГЖ01-160СМ/У

160

Лампа ртутно-вольфрамовая
(смешанного света)

E27

T3/T4

524

201

6,12

СГЖ01-42ЛКС/У

42

Люминесцентная компактная лампа со спиралевидным типом колбы

E27

T5/T6

524

201

6,12

СГЖ01 -33ЛК/У

33

Люминесцентная компактная лампа с U-образным типом колбы

E27

T6

524

201

6,12

*При выборе мощности обращайте внимание на внутренние габариты светильника и габариты лампы.

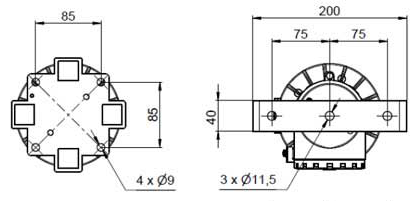

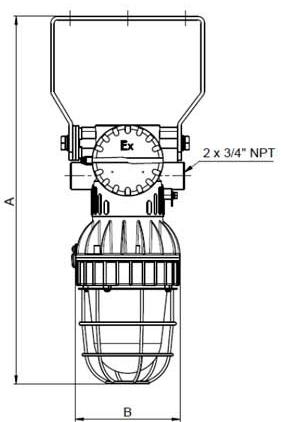

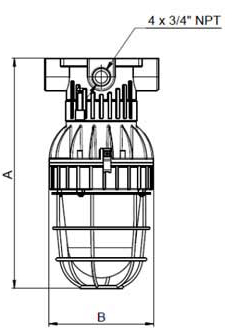

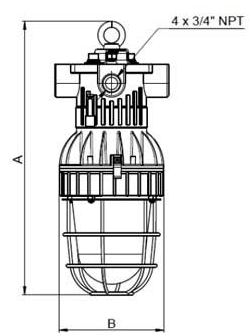

Габаритные и присоединительные размеры светильников СГЖ01

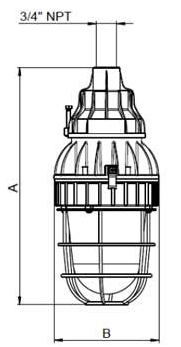

Крепление на трубу Подвесное крепление Потолочное крепление Универсальное поворотное крепление

Рекомендуемые кабельные вводы для светильников СГЖ01:

КНВ2NНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.

КНВМ2N-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь.

КНВТВ2NGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.

КНВМ2N-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь.

Фотометрические кривые КД/1000 ЛМ

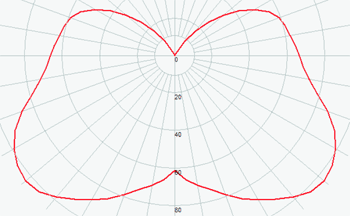

СГЖ01-15ЛКС (без решетки)
(тип М-равномерная)

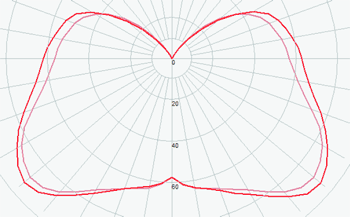

СГЖ01-15ЛКС (с решеткой)
(тип М-равномерная)

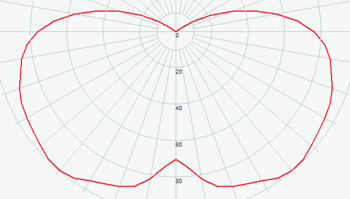

СГЖ01-23ЛКС (без решетки)
(тип М-равномерная)

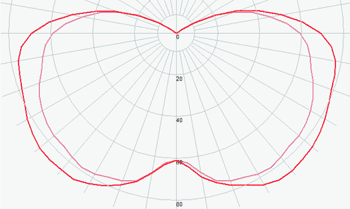

СГЖ01-23ЛКС (с решеткой)
(тип М-равномерная)

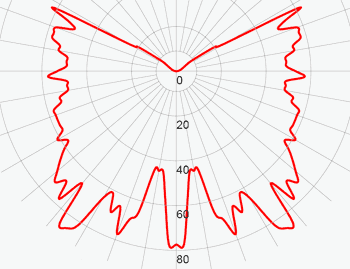

СГЖ01-100Н (без решетки)
(тип Д-косинусная)

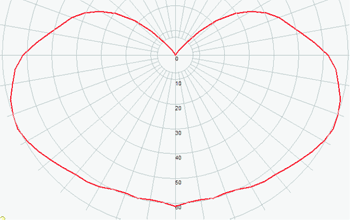

СГЖ01-160СМ (без решетки)
(тип М-равномерная)

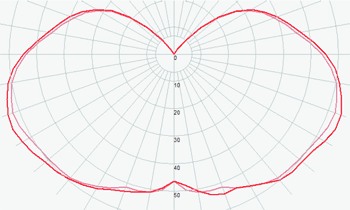

СГЖ01-160СМ (с решеткой)
(тип М-равномерная)



Стандартный комплект поставки

  • Светильник СГЖ01.
  • Паспорт.

Дополнительная комплектация, опции

  • Морское исполнение.
  • Лампа в комплекте
  • Сейсмостойкое исполнение.
  • Невзрывозащищенное общепромышленное исполнение, Токр +85°С.
  • Исполнение для минимальной температуры эксплуатации минус 75°С  (для лампы ЛОН).
  • Светорассеивающий отражатель.

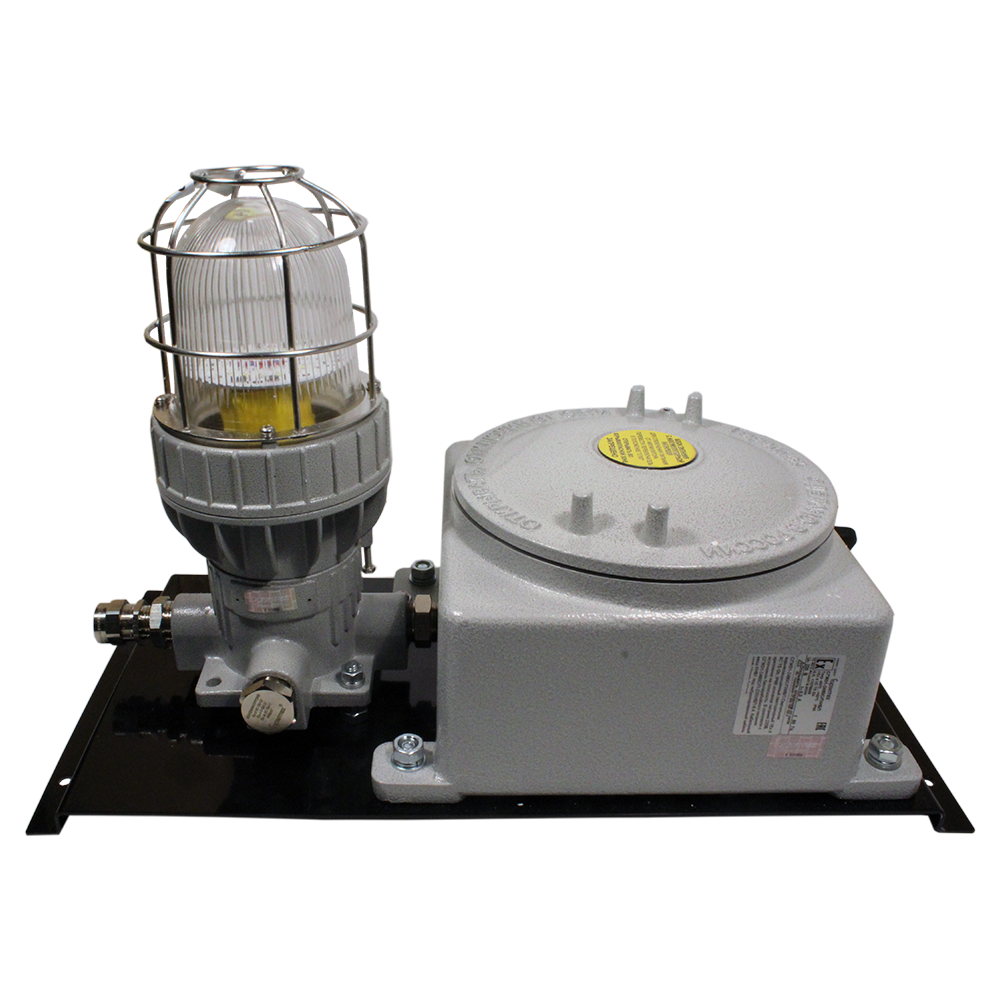

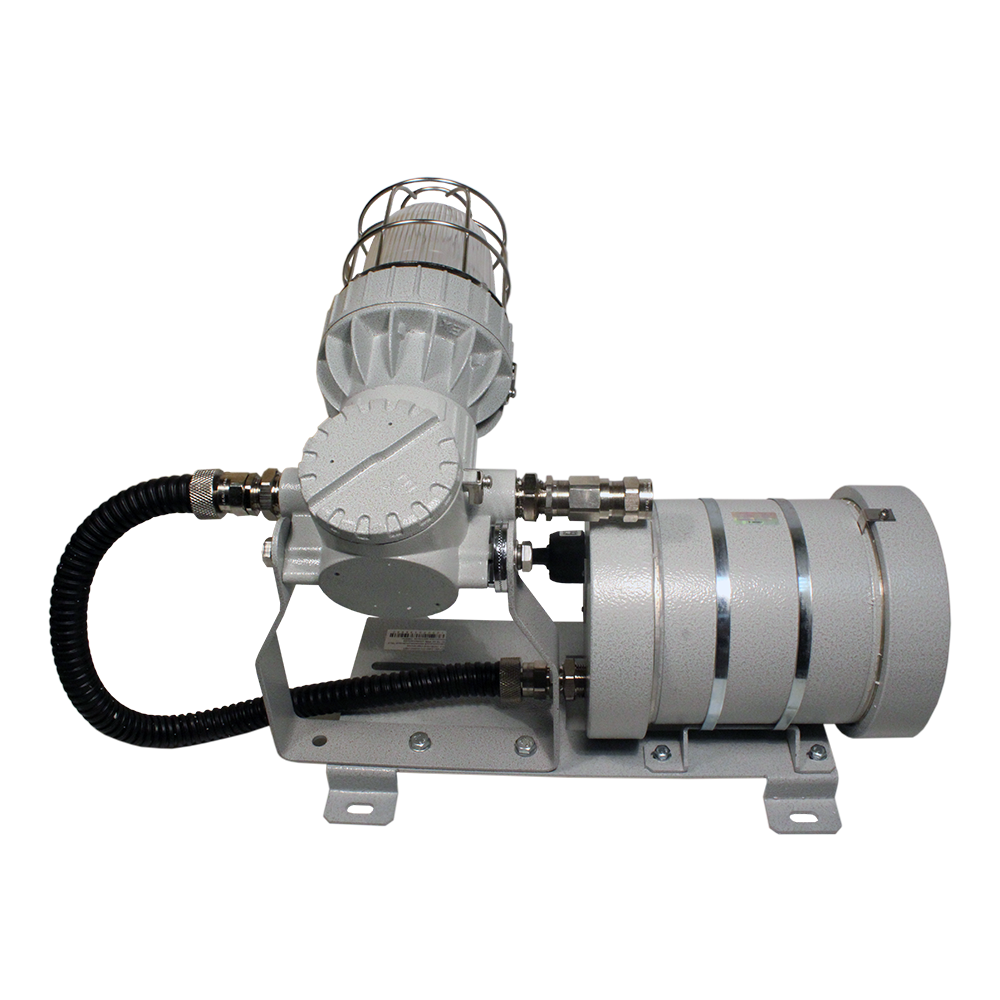

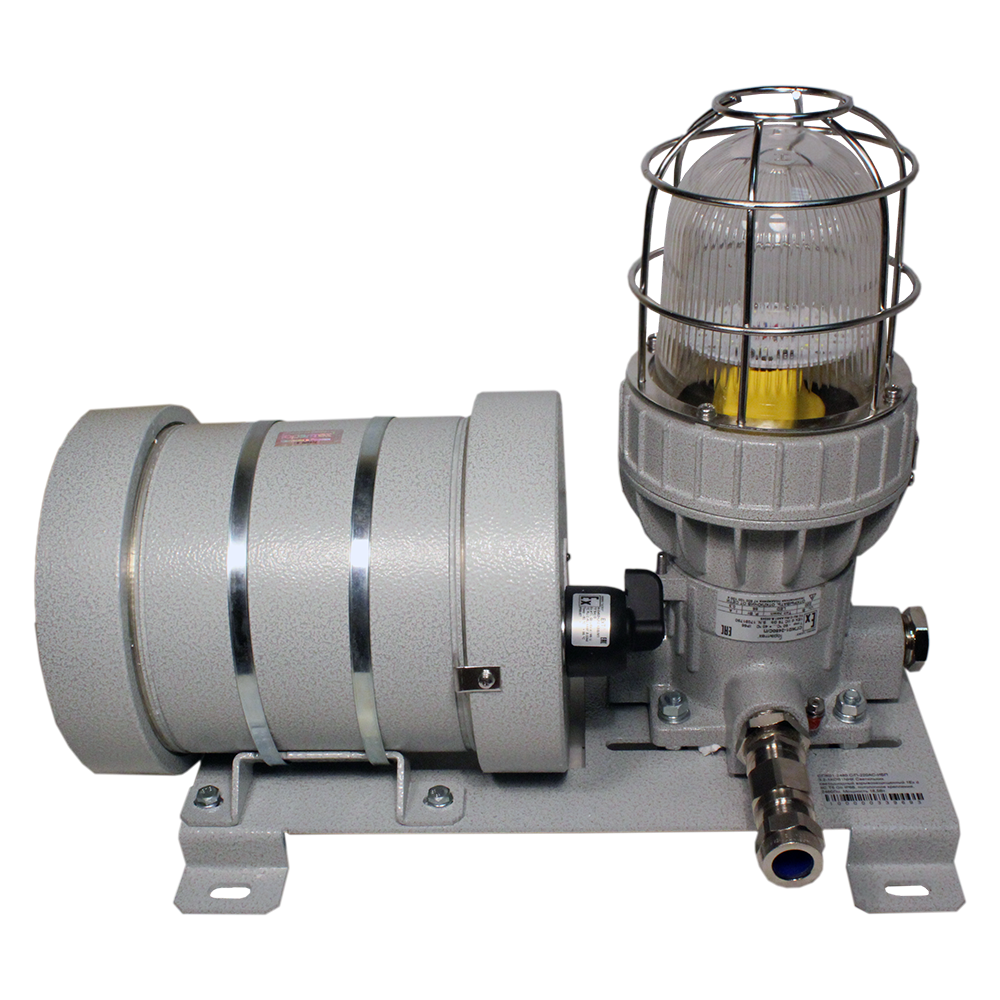

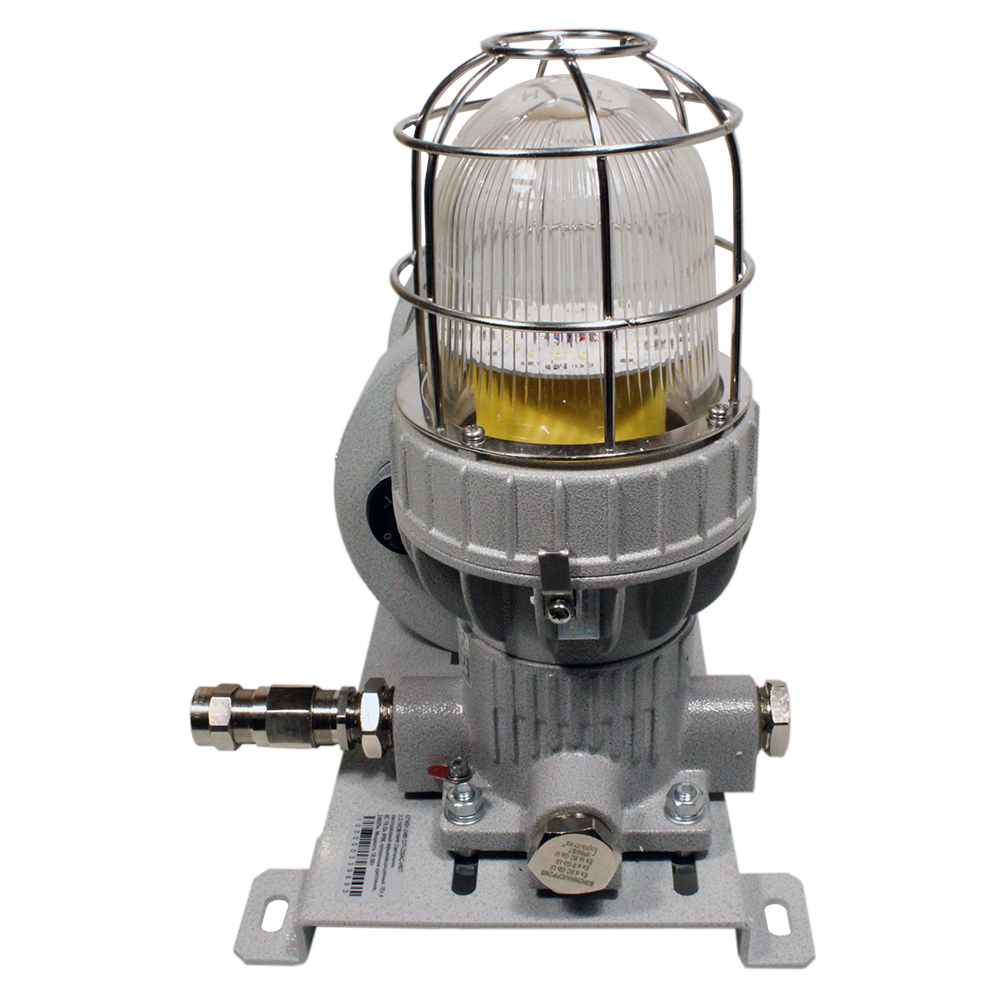

  • Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
