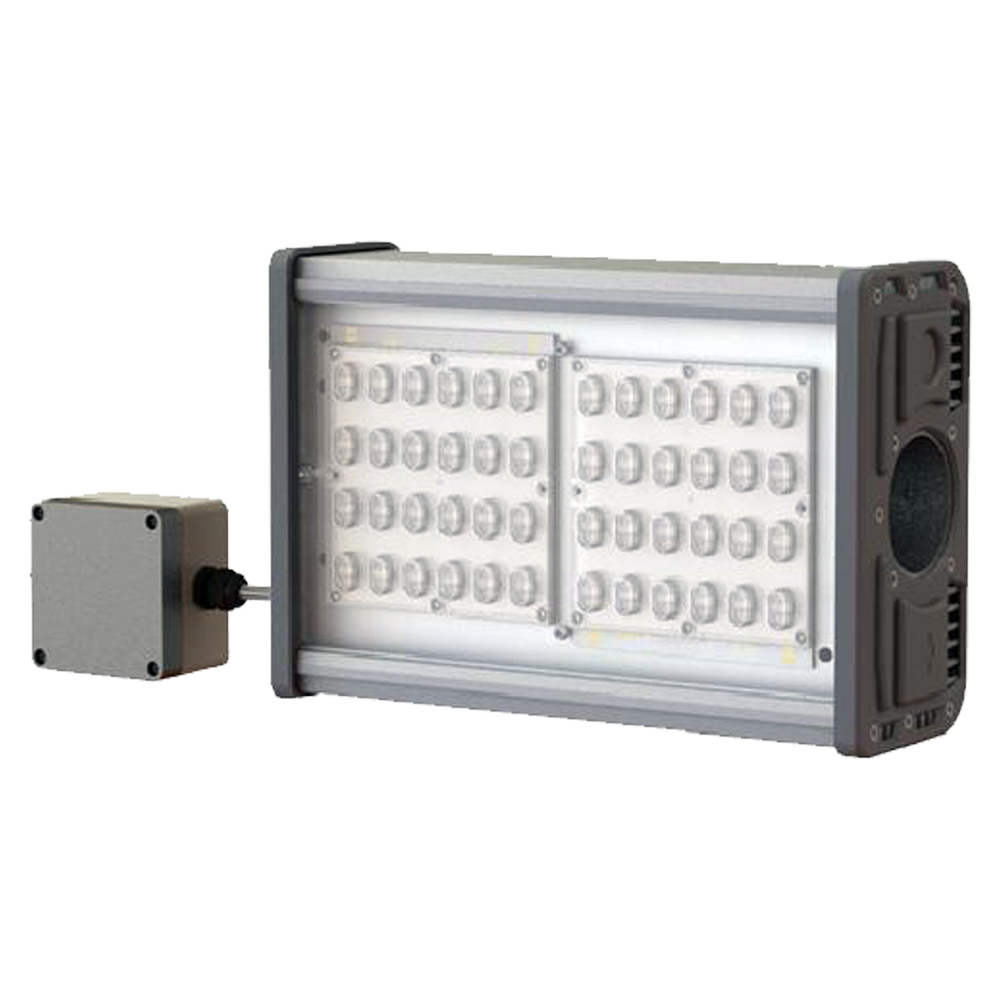

Трасса-Ex светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 200...370 В, ≈ 140...265 В

Потребляемая мощность: 30 Вт, 60 Вт, 90 Вт, 120 Вт, 150 Вт, 180 Вт

Тип источника света: Матрица светодиодная

Световой поток: 3750 лм, 7500 лм, 11250 лм, 15000 лм, 18750 лм, 22500 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники серии Трасса-Ex предназначены для наружного и внутреннего освещения объектов с  потенциально взрывоопасной средой газа, пара, пыли или тумана в соответствии с маркировкой взрывозащиты Ex nR II T4 Gc / DIP A21 TA(110…135)°С.

Светодиодные светильники имеют широкий модельный ряд: Трасса-1-Ех, Трасса-2-Ех, Трасса-3-Ех, Трасса-4-Ех, Трасса-5-Ех, Трасса-6-Ех и отличаются между собой габаритами корпуса, потребляемой мощностью и количеством светодиодных модулей.

Конструктивно осветительные приборы серии Трасса-Ex состоят из панелей, на которые закреплены отдельные модули со светодиодами мощностью 30, 60, 90, 120, 150 или 180 Вт, и подсоединяются к взрывозащищенной клеммной распределительной коробке кабельными вводами. Такая конструкция гарантирует бесперебойную работу, так как нет необходимости менять весь светильник, в случае выхода из строя одного модуля. Светильники Трасса-Ex монтируются либо на консоль, либо на кронштейн.

Технические характеристики

Тип кривой силы света Г - Глубокая, Д - Косинусная, Ш - Широкая
Цветовая температура 3000...4000 K (Tеплая), 4000...6000 K (Hормальная)
Коэффициент мощности >0,9
Способ крепления или установки На консоль, на кронштейн
Маркировка взрывозащиты ExnRIIT4Gc
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP67
Габаритные размеры 395х209х105...990х209х245 мм
Вес 3,4...14,2 кг

Варианты исполнений

Варианты исполнений светильников Трасса-Ex с креплением на консоль

Наименование

Световой поток,
лм

Потреб.
мощность,
Вт

Маркировка
взрывозащ­иты

Степень
защиты

Габаритные размеры
(АхВхС), мм

Масса,
кг

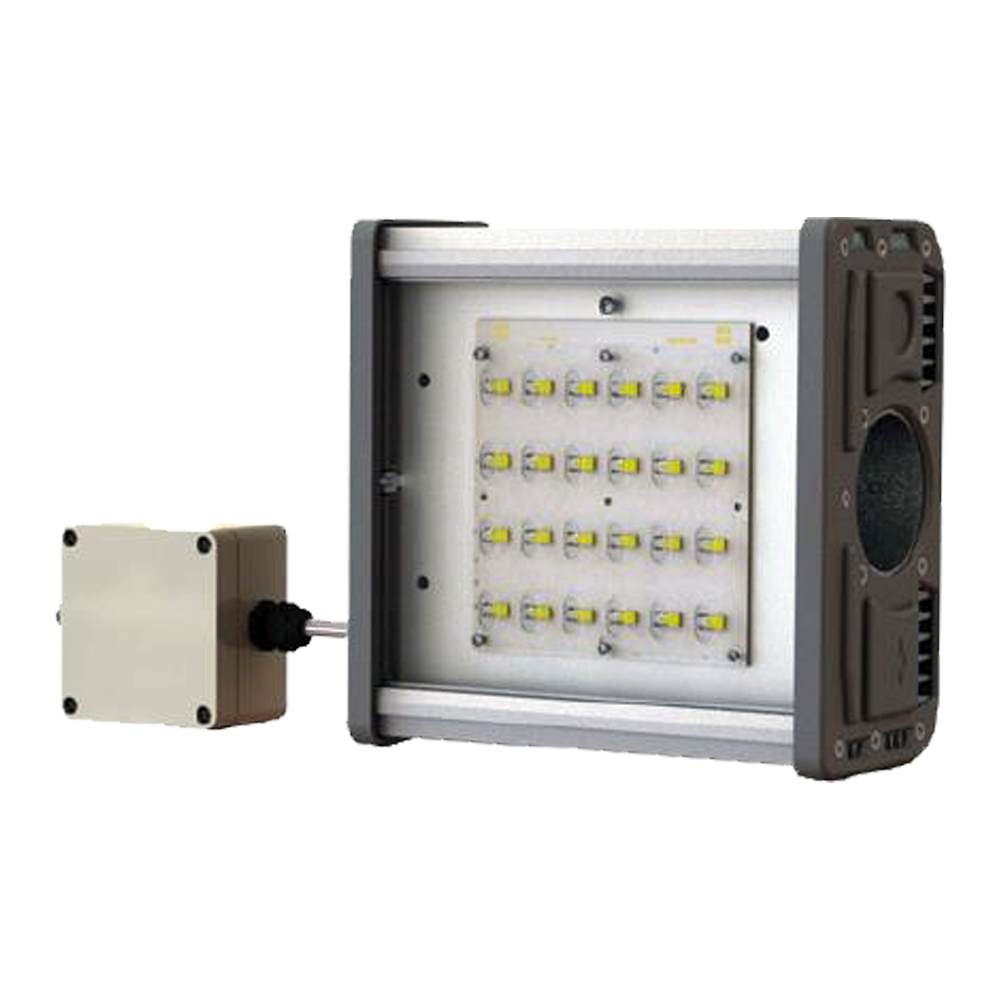

Трасса-1-Ех (СКС-А,Б,В-220-001-Н,Т-УХЛ1-Ех)

3750

30

ExnR II Т4 Gc / DIP А21 ТА(110...135)°С

IP67

395x209x105

3,4

Трасса-2-Ех (СКС-А,Б,В-220-002-Н,Т-УХЛ1-Ех)

7500

60

495x209x105

5,7

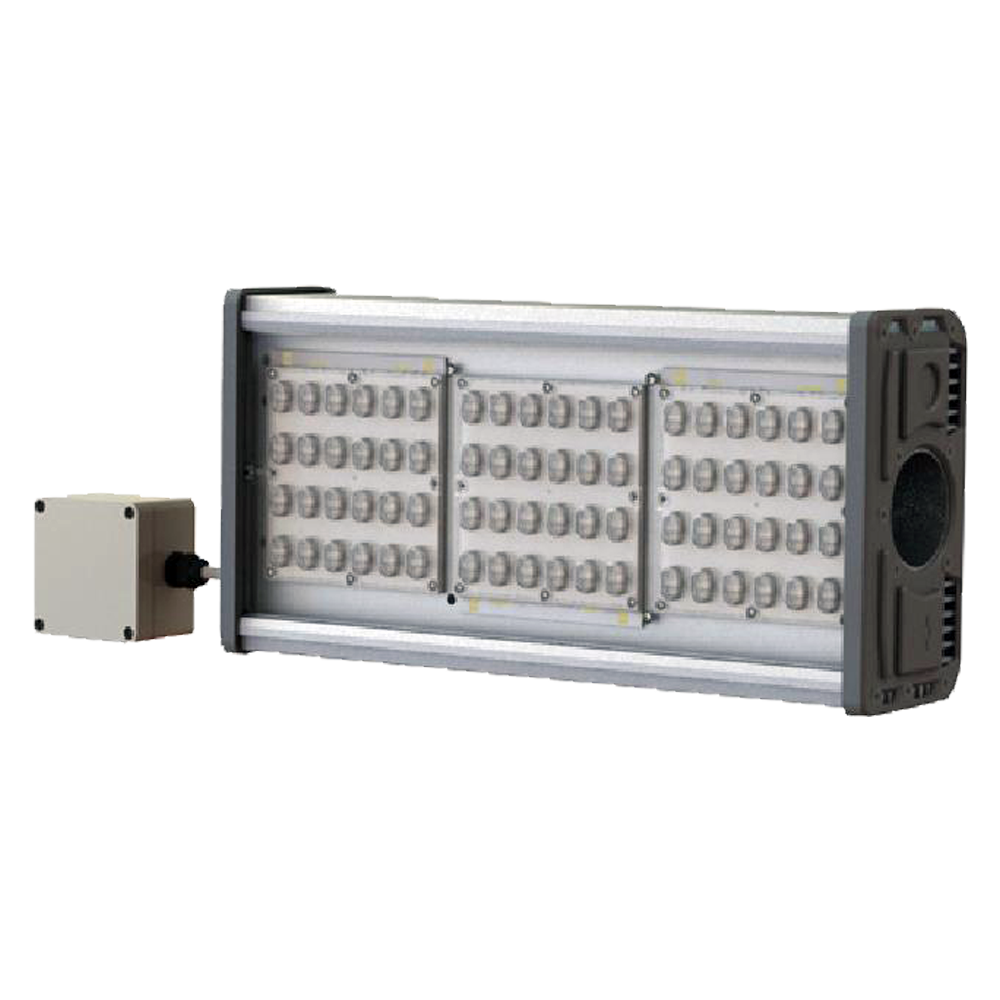

Трасса-3-Ех (СКС-А,Б,В-220-003-Н,Т-УХЛ1-Ех)

11250

90

605x209x105

7,7

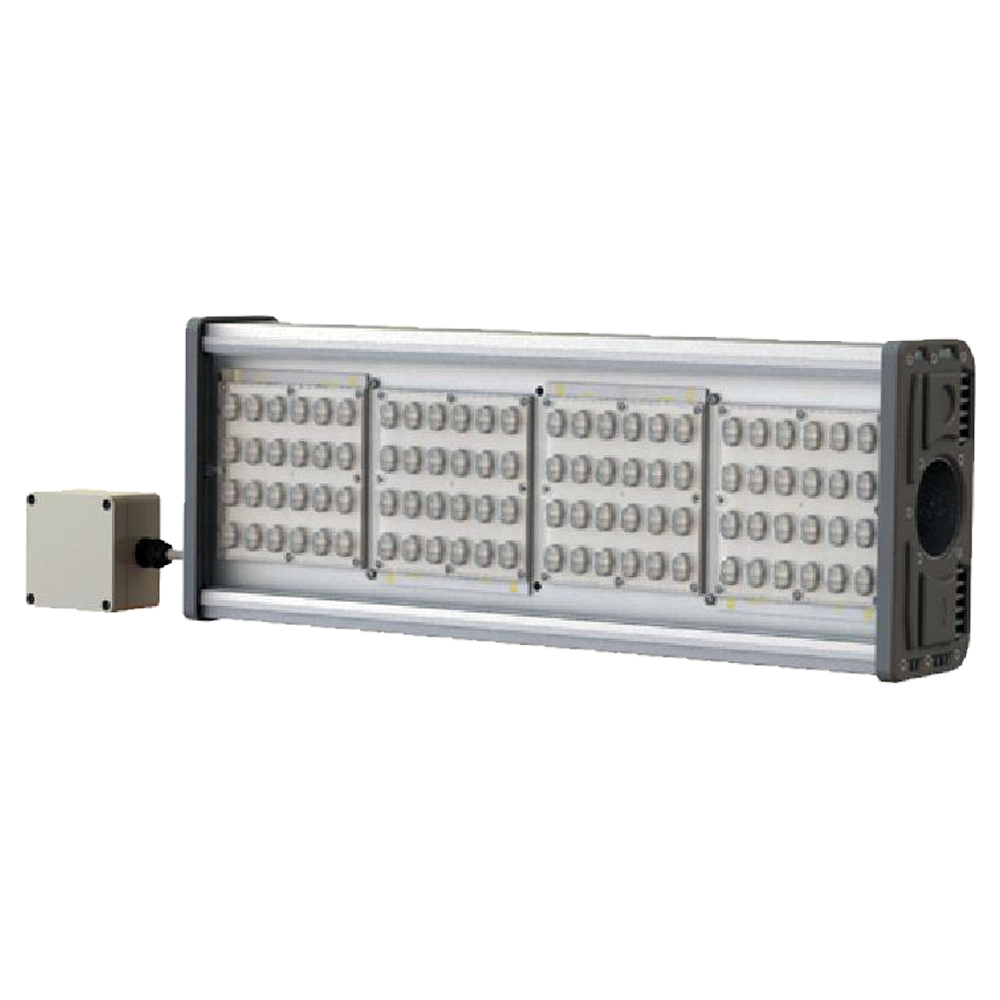

Трасса-4-Ех (СКС-А,Б,В-220-004-Н,Т-УХЛ1-Ех)

15000

120

730x209x105

9,9

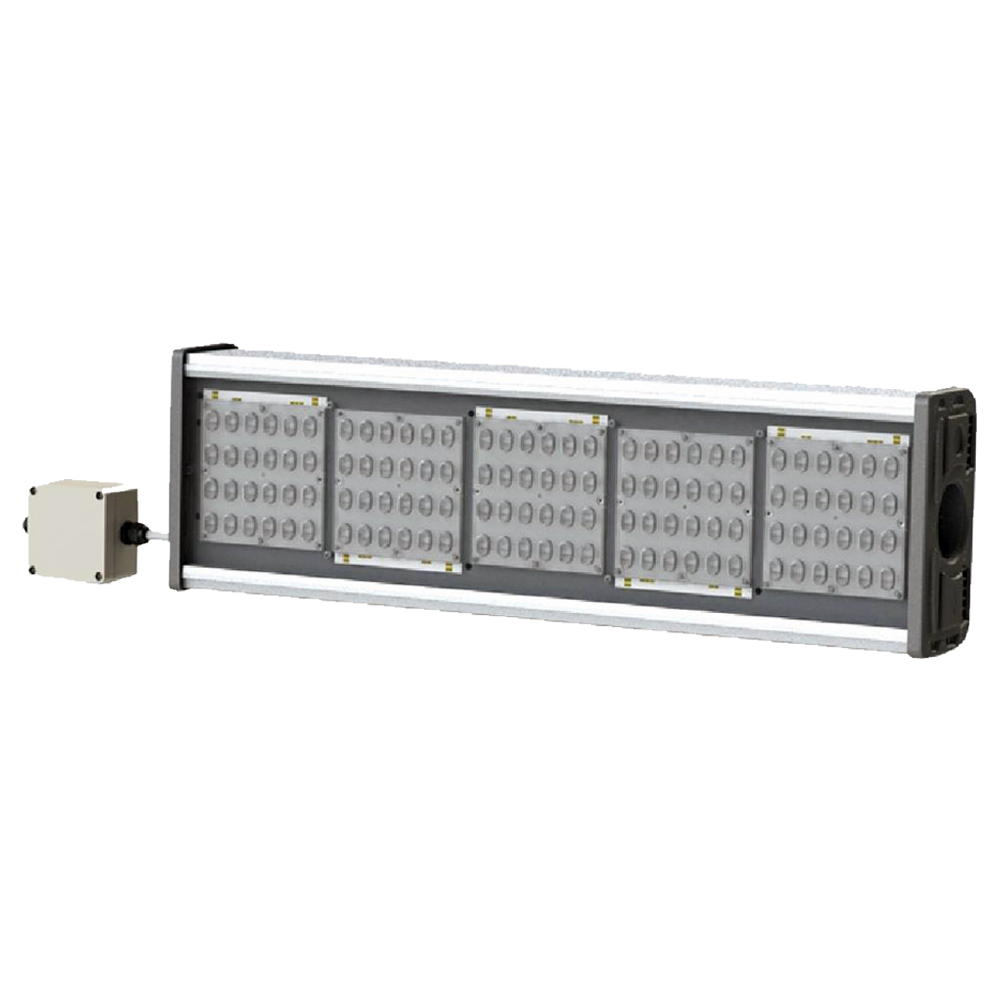

Трасса-5-Ех (СКС-А,Б,В-220-005-Н,Т-УХЛ1-Ех)

18750

150

870x209x105

11,5

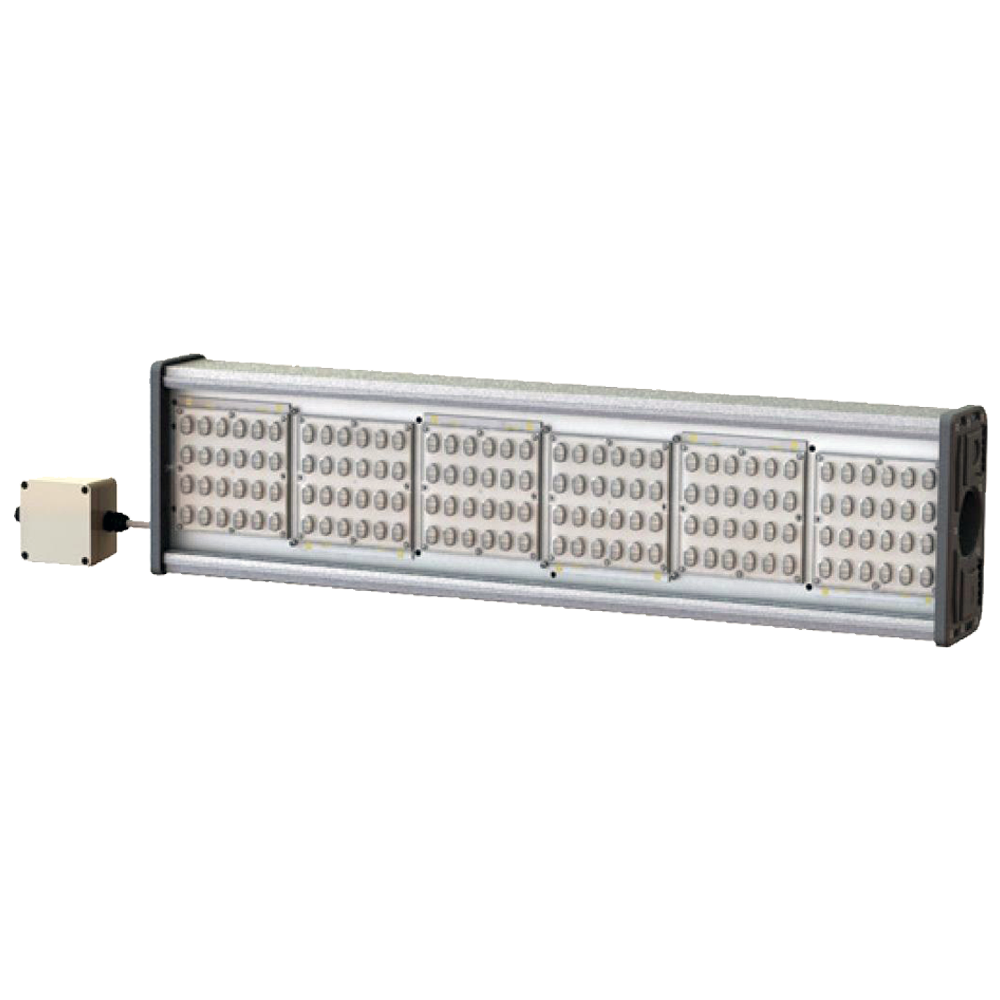

Трасса-6-Ех (СКС-А,Б,В-220-006-Н,Т-УХЛ1-Ех)

22500

180

990x209x105

13,4



Варианты исполнений светильников Трасса-Ex с креплением на кронштейн

Наименование

Световой поток,
лм

Потреб. мощность, Вт,

Маркировка
взрывозащиты

Степень защиты,

Габаритные размеры (АхВхС), мм

Масса,
кг

Трасса-1-Ех (СКС-А,Б,В-220-001-01-Н,Т- УХЛ1-Ех)

3750

30

ExnR II Т4 Gc / DIP А21 ТА(110...135)°С

IP67

395x209x245

3,8

Трасса-2-Ех (СКС-А,Б,В-220-002-01-Н,Т- УХЛ1-Ех)

7500

60

495x209x245

6,1

Трасса-3-Ех (СКС-А,Б,В-220-003-01-Н,Т- УХЛ1-Ех)

11250

90

605x209x245

8,1

Трасса-4-Ех (СКС-А,Б,В-220-004-01-Н,Т- УХЛ1-Ех)

15000

120

730x209x245

10,7

Трасса-5-Ех (СКС-А,Б,В-220-005-01-Н,Т- УХЛ1-Ех)

18750

150

870x209x245

12,3

Трасса-6-Ех (СКС-А,Б,В-220-006-01-Н,Т- УХЛ1-Ех)

22500

180

990x209x245

14,2

Примечание:

  • Тип кривой силы света: А - косинусная, Б - широкая, В - глубокая.
  • Цветовая температура: Т - теплая (3000...4000 K), Н - нормальная (4000...6000 K).

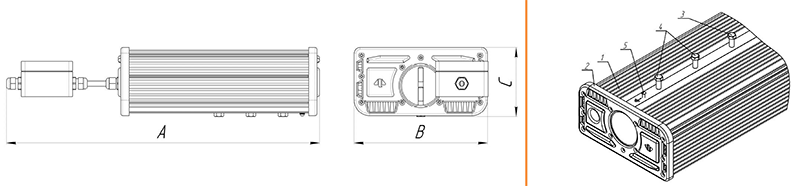

Габаритные размеры и вариант крепления светильников Трасса-Ex на консоль с учетом присоединительной коробки

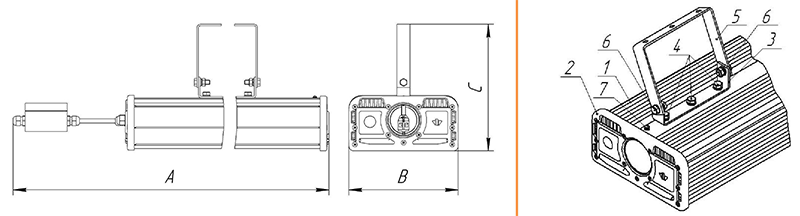

Габаритные размеры и вариант крепления светильников Трасса-Ex на кронштейн с учетом присоединительной коробки

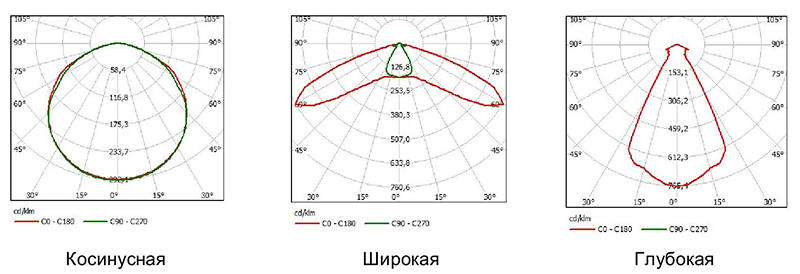

Фотометрические кривые

Стандартный комплект поставки

  • Светильник светодиодный Трасса-Ex.
  • Паспорт.
