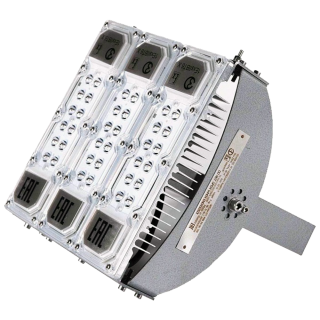

ВЭЛАН36 светильники взрывозащищенные светодиодные модульные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 230 В, ≈ 230 В

Потребляемая мощность: 30 Вт, 50 Вт, 60 Вт, 90 Вт, 100 Вт, 120 Вт, 150 Вт, 180 Вт, 200 Вт, 240 Вт, 250 Вт, 300 Вт, 400 Вт, 500 Вт

Тип источника света: Матрица светодиодная

Световой поток: 6000 лм, 9000 лм, 9400 лм, 12000 лм, 14100 лм, 18000 лм, 18800 лм, 23500 лм, 24000 лм, 28200 лм, 37600 лм, 47000 лм

Цена (без учета НДС): По запросу руб.

Описание

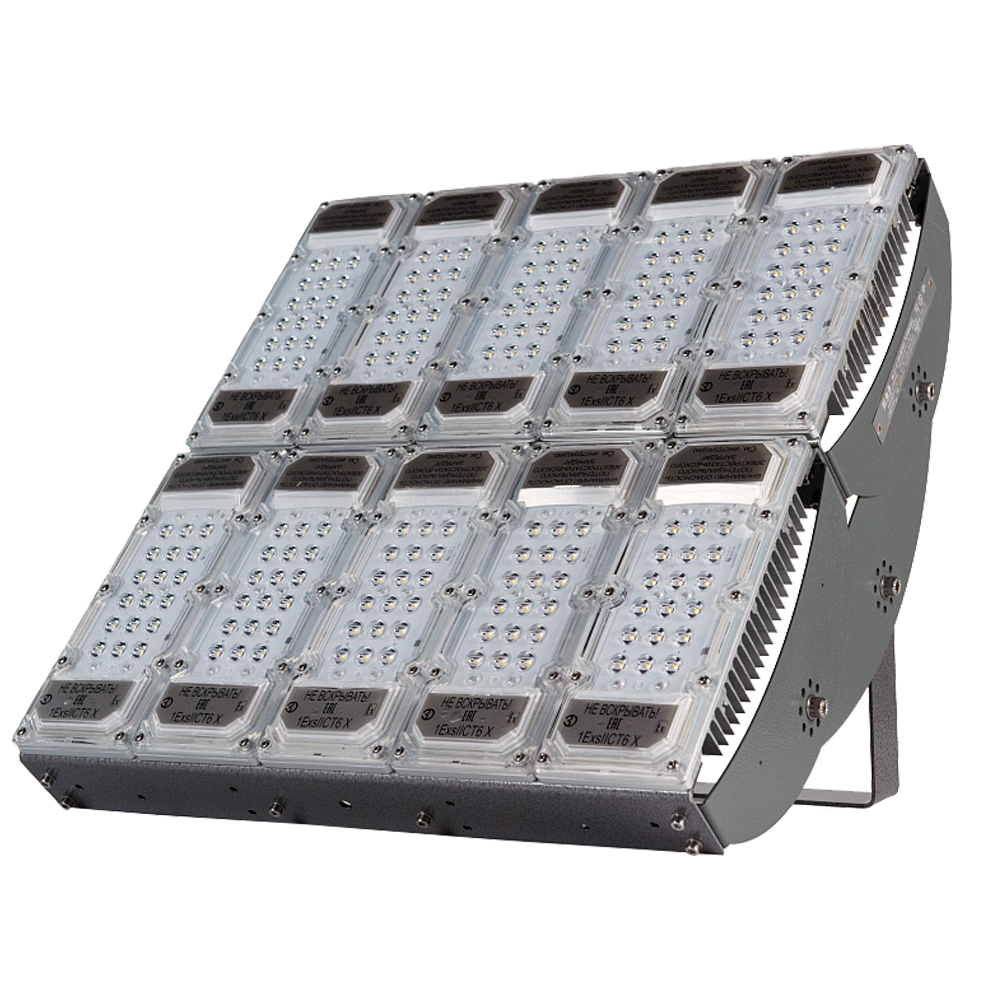

Модульные светодиодные светильники ВЭЛАН36 предназначены для освещения помещений производственных и промышленных зданий, также могут использоваться для наружного освещения, во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.

Взрывозащищенные светильники ВЭЛАН36 выполнены в корпусе из алюминиевого сплава, на котором расположены ребра для рассеивания тепла. Светопропускающая часть изготовлена из особо прочного поликарбоната, с высокой светопропускающей способностью. Ввод кабеля герметизирован эпоксидным компаундом. Внутри корпуса расположена печатная плата с установленными электронными компонентами.

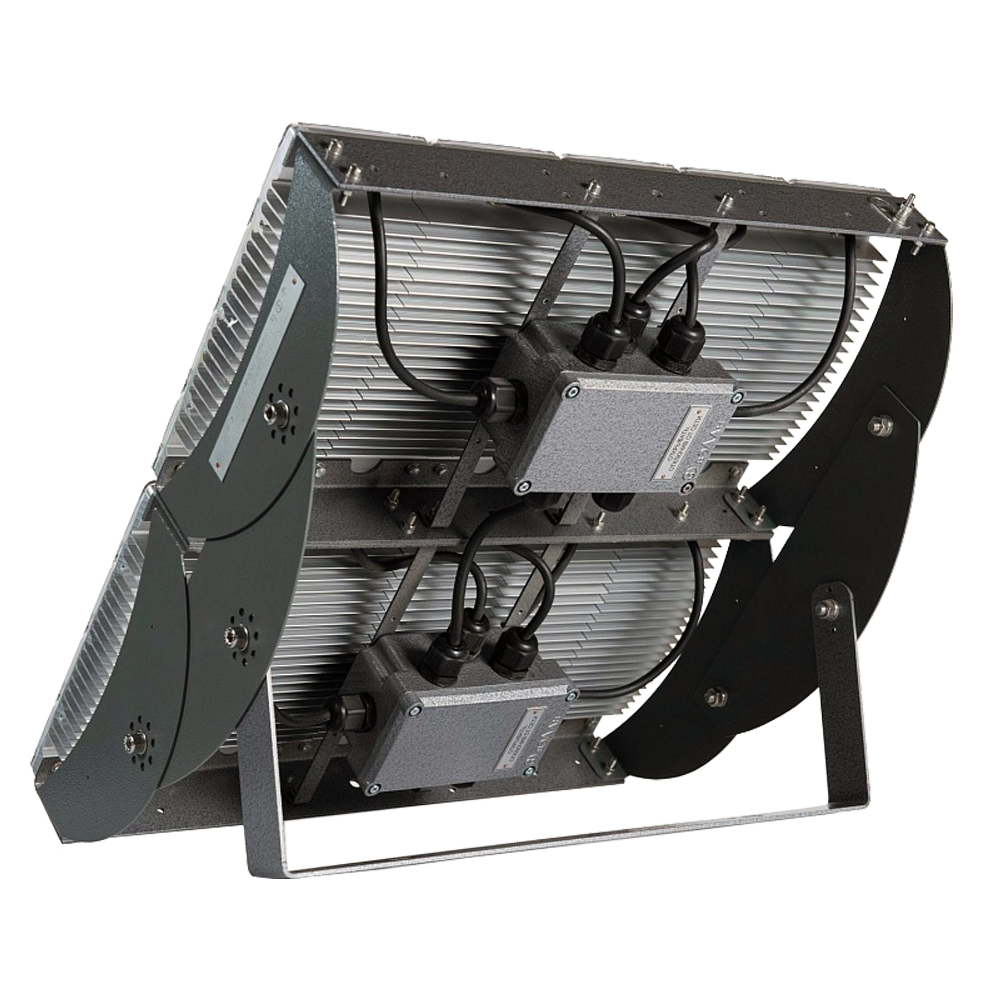

На общей раме закреплены отдельные модули мощностью 30 или 50 Вт каждый, которые подсоединяются к взрывозащищенной клеммной распределительной коробке. Модуль состоит из радиатора, платы со светодиодами и защитного светопропускающего элемента. Каждый модуль работает независимо. Такая конструкция гарантирует бесперебойную работу, так как нет необходимости менять весь светильник, в случае выхода из строя одного модуля.

Уплотнение из специального силикона сохраняет свою эластичность в любых климатических условиях. Силикон устойчив к перепадам температур (вплоть до -70°С). Широкий выбор типов креплений обеспечивает монтаж осветительных приборов ВЭЛАН36 на любую поверхность, например, может подвешиваться на рым-болтах или крепиться на трубу с диаметром до 60 мм.

Преимущества светильников ВЭЛАН36:

  • Инновационная технология ac-hv позволяет отказаться от обычного драйвера, количество электронных компонентов сокращается на 90%, что повышает отказоустойчивость в разы.
  • В 2,5 - 3 раза легче существующих аналогов.
  • Универсальность, легкость в эксплуатации.
  • Высокоэффективная оптическая система.
  • Высокая прочность и виброустойчивость.
  • Мгновенное включение даже при температуре -60°С.

Технические характеристики

Сила света Одного кристалла >120 лм/Вт
Цветовая температура 4500-5700 К
Коэффициент мощности >0,95
Коэффициент полезного действия 90%
Материалы изготовления Алюминиевый сплав, поликарбонат
Способ крепления или установки На скобе (С1), на опоре (О), на рым-болтах (Р)
Электроподключение Подключение к клеммам через распределительную коробку
Диаметр подводимого кабеля 7...12 мм
Маркировка взрывозащиты 1ExsIIBT6, 1ExsIICT6, 2ExnRIIT6
Климатическое исполнение (диапазон рабочих температур) ОМ1, УХЛ1
Исполнение по степени защиты IP66
Вес 20 кг

Структура обозначения, пример заказа

ВЭЛАН36
СД.Л
60
С1
230AC
УХЛ1
2ExnRIIT6X

Маркировка взрывозащиты (2ExnRIIT6X, 1ExsIIBT6X, 1ExsIICT6X)

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1, ОМ1)

Шифр напряжения питания и тип тока (230DC для напряжения постоянного тока или 230AC для напряжения переменного тока)

Шифр типа крепления (С1 - на скобе, О - на опоре (для светильников мощностью до 150 Вт необходимо указать диаметр трубы), Р - на рым-болтах)

Мощность, Вт (Из модулей 30 Вт: 30, 60, 90, 120, 150, 180, 240. Из модулей 50 Вт: 50, 100, 150, 200, 250, 300, 400, 500)

Шифр источника света (Светодиоды)

Обозначение модели

Варианты исполнений

Мощность одного модуля, Вт

30

50

Размер одного модуля L, мм

120

130



Варианты исполнений светильников ВЭЛАН36 с креплением на скобе С1

Наименование Значение

Мощность, Вт

60

90

100

120

150

180

200

240

250

300

400

500

Размер L, мм

185

260

230

340

330

500

430

340

530

630

430

530

Размер L1, мм

100

140

120

220

220

250

250

220

300

400

250

300

Кол-во модулей, шт/Вт

2x30

3x30

2x50

4x30

3x50

6x30

4x50

8x30

5x50

6x50

8x50

10x50

Масса не более, кг

3,5

5

4,2

6,2

6

9,1

9

14,8

10

11,3

15,8

18,8

Световой поток, Лм

6000

9000

9400

12000

14100

18000

18800

24000

23500

28200

37600

47000

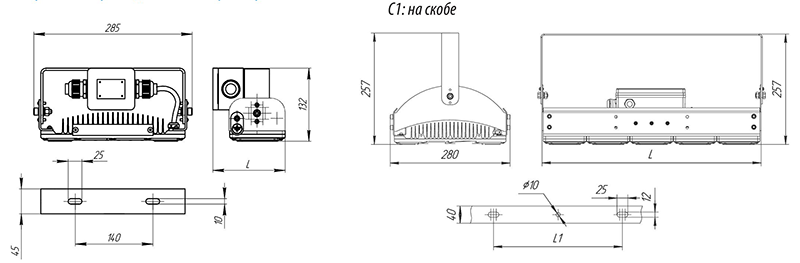

Габаритные и присоединительные размеры светильников ВЭЛАН36 с креплением на скобе С1



Варианты исполнений светильников ВЭЛАН36 с креплением на рым-болтах Р

Наименование

Значение

Мощность, Вт

60

90

100

120

150

180

200

240

250

300

400

500

Размер L, мм

185

260

230

340

330

500

430

340

530

630

430

530

Размер L1, мм

100

140

120

220

220

250

250

220

300

400

250

300

Кол-во модулей, шт/Вт

2x30

3x30

2x50

4x30

3x50

6x30

4x50

8x30

5x50

6x50

8x50

10x50

Масса не более, кг

3,5

5

4,2

6,2

6

9,1

9

14,8

10

11,3

15,8

18,8

Световой поток, Лм

6000

9000

9400

12000

14100

18000

18800

24000

23500

28200

37600

47000

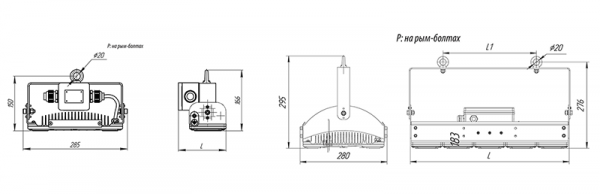

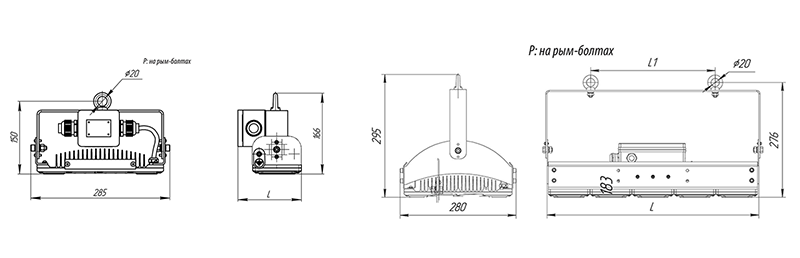

Габаритные и присоединительные размеры светильников ВЭЛАН36 с креплением на рым-болтах Р

Варианты исполнений светильников ВЭЛАН36 с креплением на опоре О (от 150 до 300 Вт)

Наименование

Значение

Мощность, Вт

150

180

200

250

300

Размер L, мм

420

500

430

530

630

Кол-во модулей, шт/Вт

5x30

6x30

4x50

5x50

6x50

Масса не более, кг

9

10

10

10,8

12,8

Световой поток, Лм

14100

18000

18800

23500

28200

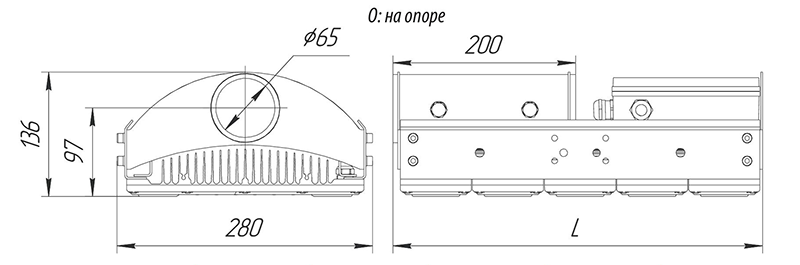

Габаритные и присоединительные размеры светильников ВЭЛАН36 с креплением на опоре О (от 150 до 300 Вт)



Варианты исполнений светильников ВЭЛАН36 с креплением на опоре О (от 240 до 500 Вт)

Наименование

Значение

Мощность, Вт

240

400

500

Размер L, мм

330

430

530

Кол-во модулей, шт/Вт

8x30

8x50

10x50

Масса не более, кг

13,8

16,8

20

Световой поток, Лм

24000

37600

47000

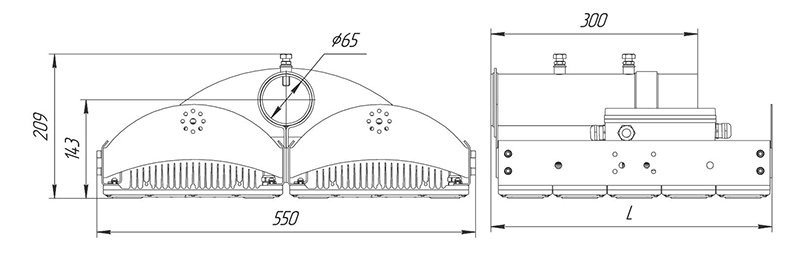

Габаритные и присоединительные размеры светильников ВЭЛАН36 с креплением на опоре О (от 240 до 500 Вт)

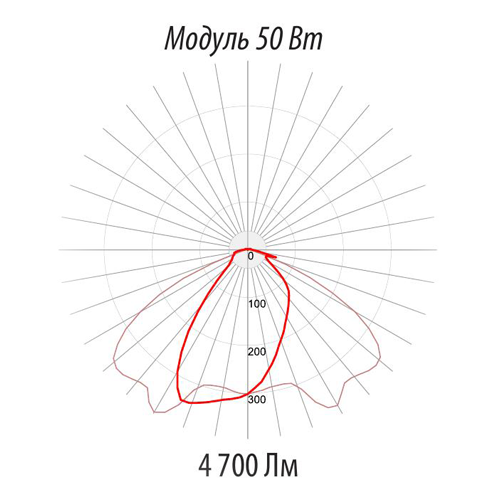

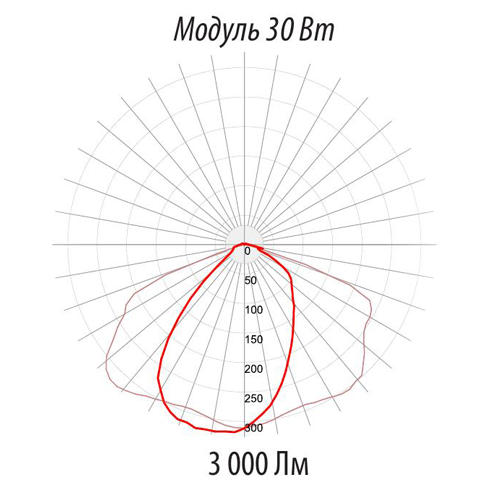

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВЭЛАН36  в комплекте со светодиодным источником света, выбранным типом крепления и клеммной коробкой с установленным кабельным вводом.
  • Паспорт.
