ВЭЛАН73 прожекторы взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 80 Вт, 120 Вт, 160 Вт, 240 Вт, 320 Вт

Тип источника света: Матрица светодиодная

Световой поток: 7792 лм, 12842 лм, 16461 лм, 25684 лм, 32922 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники ВЭЛАН73 предназначены для освещения больших площадей, складов, эстакад и прочих зон, в которых может присутствовать взрывоопасный газ или пыль, с маркировкой взрывозащиты.

Светодиодный прожектор ВЭЛАН73 в прямоугольном алюминиевом корпусе имеет вид взрывозащиты Exd (взрывонепроницаемая оболочка). Прожектор разделяется на два отделения: отделение схемотехники со светодиодами и отделение ввода с блоком питания и зажимами. Подключение кабеля осуществляется через специальный кабельный ввод типа G3/4", возможна транзитная прокладка кабеля. Изделия могут стыковаться между собой для получения светильников большей мощности. Заземление прожектора обеспечивается внутренними и наружными болтами.

В осветительных приборах ВЭЛАН73 используются сверхъяркие светодиоды. Применение светодиодных источников света позволяет сократить расходы на обслуживание, так как потребляет в десять раз меньше электроэнергии, чем лампа накаливания. Срок службы светодиодов составляет порядка 100 000 ч. КПД светильника приближается к 100%.

Преимущества светильников ВЭЛАН37:

  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Универсальное крепление, позволяет производить монтаж прожектора, на любой плоской по­верхности.
  • Конструкция позволяет набирать прожектора в батареи и обеспечивает, при необходимости, легкую транзитную прокладку кабеля.

Технические характеристики

Сила света Одного кристалла >120 лм/Вт
Коэффициент мощности >0,95
Материалы изготовления Коррозионностойкий модифицированный алюминиевый сплав. Термостойкое ударопрочное боросиликатное стекло. Порошковое покрытие
Способ крепления или установки На скобе (С1)
Электроподключение Подключение к клеммам двумя кабельными вводами с резьбой G¾”
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-2,5) мм2
Наличие пускорегулирующего устройства ЭПРА
Маркировка взрывозащиты 1ExdIIBT6, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 464х386х190...929х386х190... мм
Вес 19,4...40,6 кг

Структура обозначения, пример заказа

ВЭЛАН73
АК
СД.Л.
120
С1
УХЛ1
45

Угол раскрытия используемой вторичной оптики, градусы (15, 30, 45). По умолчанию устанавливается 30°

Вид климатического исполнения (УХЛ1)

Шифр типа крепления (С1 - на скобе)

Суммарная мощность используемых в светильнике светодиодов, Вт (80, 120, 160, 240, 320)

Шифр источника света (СД.Л. - светодиоды)

Шифр исполнения с аккумулятором (только для 80 Вт). В том случае, если аккумулятор не требуется, индекс не указывается

Обозначение модели

Варианты исполнений

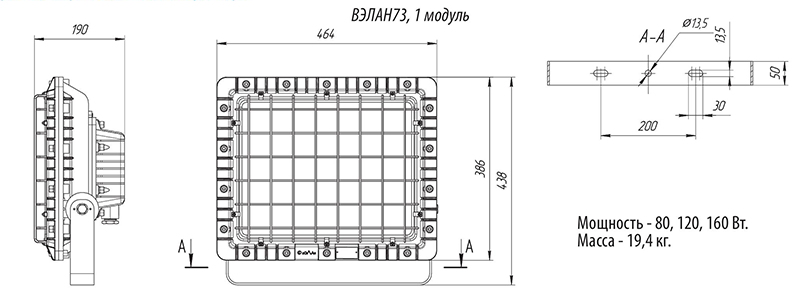

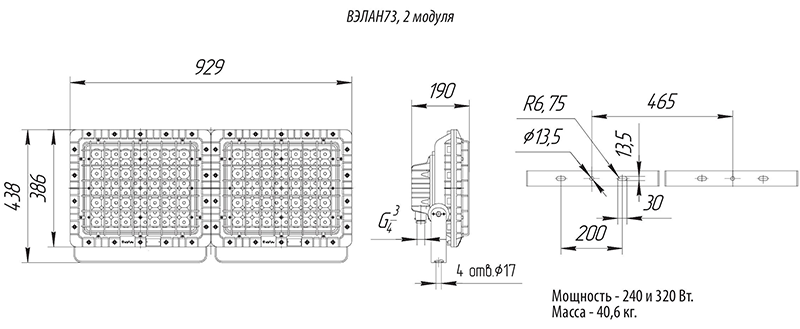

Габаритные и присоединительные размеры светильников ВЭЛАН73

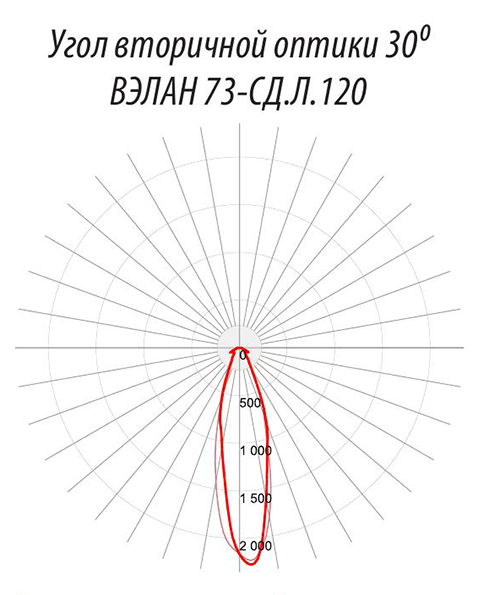

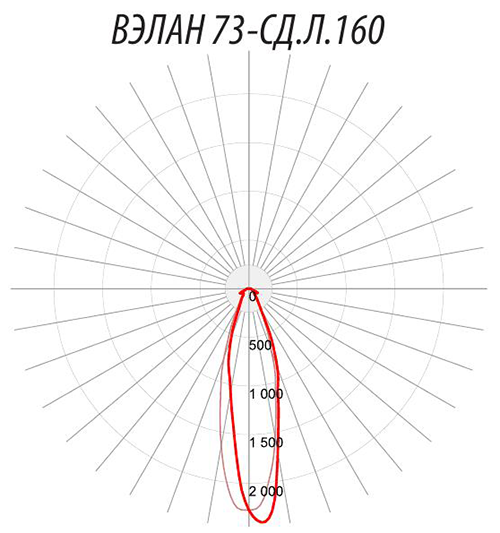

Фотометрические кривые



Мощность, Вт

80

120

160

240

320

Световой поток, Лм

7 792

12 842

16 461

25 684

32922

Стандартный комплект поставки

  • Светильник ВЭЛАН73 в комплекте с источником света и по умолчанию двумя кабельными вводами для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ2БМ-G3/4 "-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-  G3/4 ”-Exd- G3 /4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-  G3/4 ”-Exd- G3 /4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
      При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4".
  • Уровень пылевлагозащиты IР66.
  • Защита от повышенного напряжения.
  • Напряжение питания от 12 до 230В АС\DC ±10%.
