СВП светильники переносные взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Передвижные

Тип источника света: Лампа накаливания общего назначения (ЛОН), Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная

Цена (без учета НДС): По запросу руб.

Описание

Переносные светильники СВП относятся к взрывозащищенным осветительным устройствам и предназначены для освещения внутренних помещений и наружных установок.

Напряжение питания светильников СВП составляет от 12 до 230 В АС/DC±10%, 50/60 Гц. Температура эксплуатации:

  • Светильники с лампами накаливания (ЛОН) и светодиодными лампами: -60...+50°С.
  • Светильники с компактными люминесцентными энергосберегающими лампами (КЛЛ): - 40...+40°С

Конструкция светильников СВП

Конструктивно взрывозащищенные светильники СВП состоят из двух раздельных отделений: основного отделения, в котором расположена лампа со схемотехникой светильника, и вводного отделения. Соединение основного отделения с вводным осуществляется с помощью проводов через отверстие, герметично залитое компаундом (эпоксидная смола).

Светильники СВП состоят из круглого корпуса и светопропускающего элемента:

  • Корпус изготовлен из алюминиевого сплава с лакокрасочным покрытием.
  • Светопропускающий элемент, изготовленный из термостойкого ударопрочного стекла, удерживается с помощью обоймы, ввинчиваемой в корпус.
  • Для герметизации светопропускающего элемента в обойме используется клей-герметик.
  • Корпус и обойма уплотняются между собой силиконовой резиной.
  • В корпусе установлен патрон типа Е27.
  • Светопропускающий элемент защищен металлической решеткой из стальной проволоки, установленной с помощью резьбового крепления винтами к обойме.

Вводное отделение состоит из полой рукоятки из армамида, внутри которой расположен взрывозащищенный микропереключатель МПВ-1В2 для включения/выключения светильника. В рукоятку возможна установка кабельных вводов типа ВК-ВЭЛ-М25. Крепление рукоятки к корпусу осуществляется посредством резьбового крепления винтами. Корпус и рукоятка уплотняются между собой силиконовой резиной.

Контактные зажимы передвижных светильников СВП допускают присоединение двух проводов сечением от 0,75 до 2,5 мм2 каждый.

Особенности светильников СВП

Взрывозащищенные переносные светильники СВП поставляются в комплекте с одной из трех ламп различного типа и мощности (на выбор заказчика).  В зависимости от источника света определяется маркировка взрывозащиты устройства:

  • 2ExdеIIСT4 – для ламп накаливания мощностью до 95Вт Л.НАК.
  • 2ExdеIIСT6 – для люминесцентных энергосберегающих ламп (ЭНСБ.Л.) мощностью до 11 Вт и светодиодных ламп (СД.Л.) мощностью 5 Вт.

Другие достоинства светильников СВП:

  • Светильники оснащены удобной рукояткой для переноса с места на место и крюком, позволяющим повесить прибор на трубе, стене или прочем объекте.
  • Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре минус 60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
  • На корпусе переносных светильников СВП расположена кнопка включения/отключения.

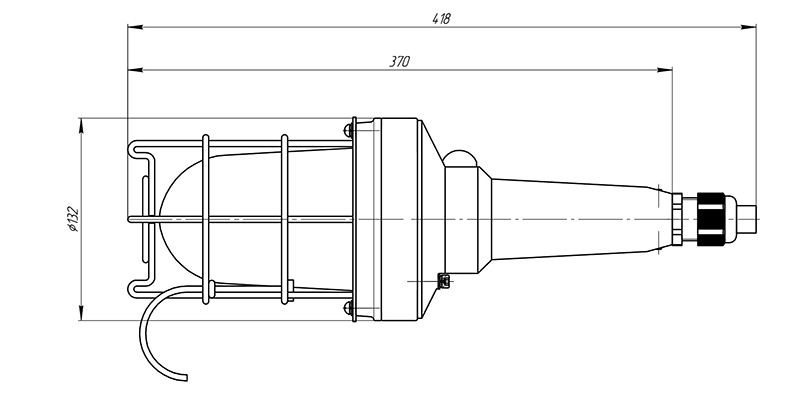

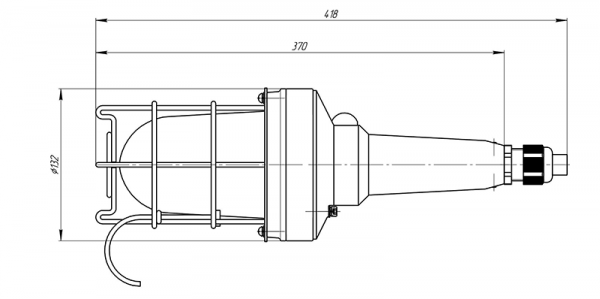

Габаритные и присоединительные размеры светильников СВП

Технические характеристики

Коэффициент мощности >0,92
Тип патрона E27
Материалы изготовления Коррозионностойкий алюминиевый сплав, термостойкое ударопрочное стекло, нержавеющая сталь. Лакокрасочное покрытие
Способ крепления или установки Крюк для установки светильника на объекте
Электроподключение Подключение через кабельный ввод с резьбой М25х1,5
Диаметр подводимого кабеля 8...17 мм
Сечение подсоединяемых жил 3х(1-2,5) мм2
Маркировка взрывозащиты 2ExdeIICT4, 2ExdeIICT6
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1, УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 418хØ132 мм

Структура обозначения, пример заказа

СВП
Л.НАК.
60
УХЛ1
(12DC)

Шифр напряжения питания (от 12 до 230 В АС/DC±10%, 50/60 Гц)

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1 - для светильника с лампами накаливания или светодиодными цокольными лампами, У1 - для светильника с люминесцентными лампами)

Мощность используемой в светильнике лампы (5 Вт для СД.Л., до 11 Вт для ЭНСБ.Л., до 95 Вт для Л.НАК.)

Тип лампы (Л.НАК. – лампа накаливания; ЭНСБ.Л. – компактная люминесцентная энергосберегающая лампа; СД.Л. – светодиодная цокольная лампа)

Обозначение модели

Стандартный комплект поставки

  • Светильник СВП в комплекте с пластиковым кабельным вводом для небронированного кабеля (М25х1,5).
  • Паспорт.

Дополнительная комплектация, опции

  • Лампа
  • Кабельные вводы:
    • ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
      При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.
