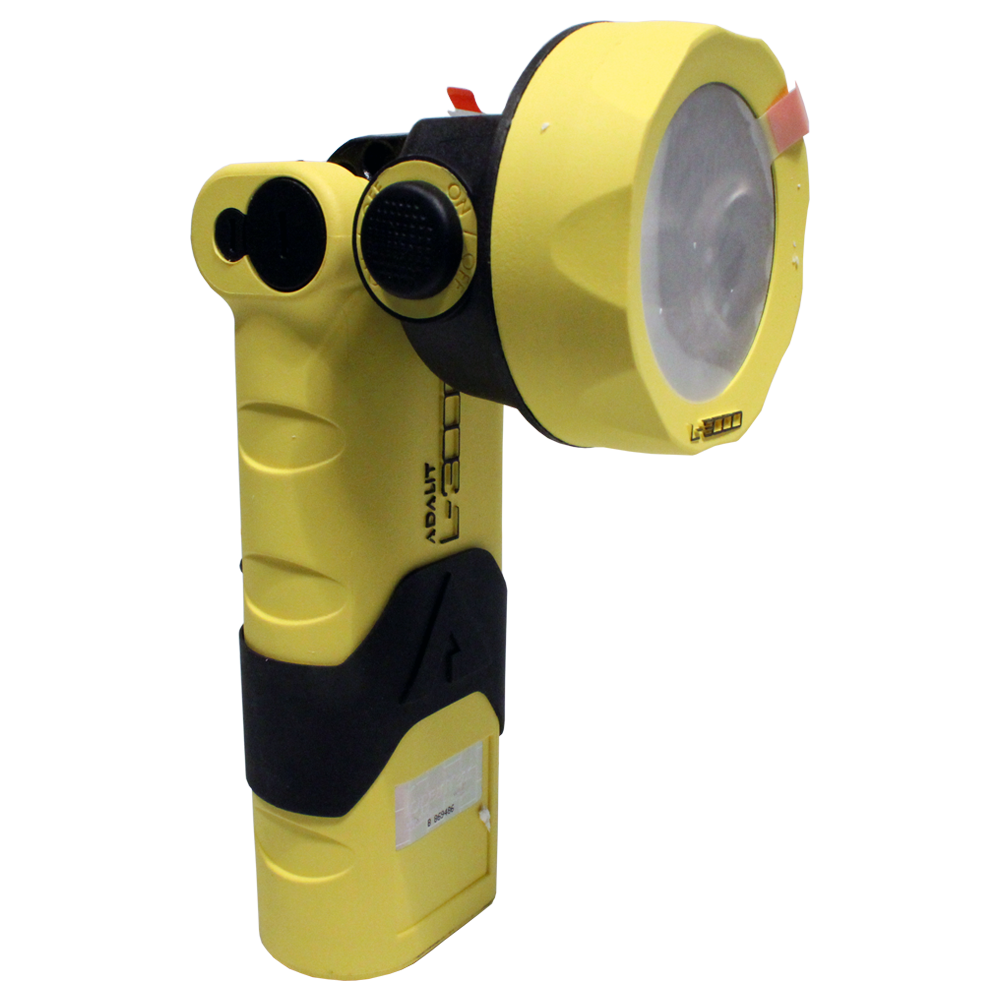

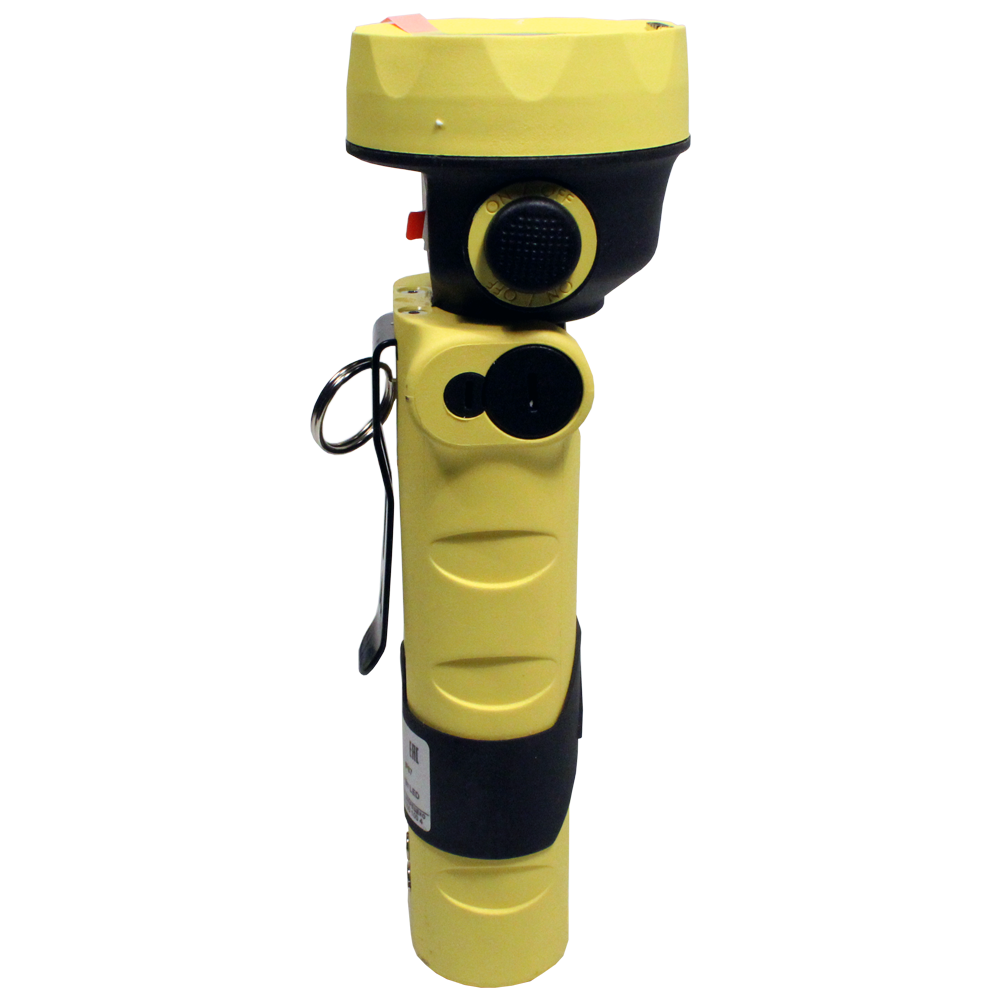

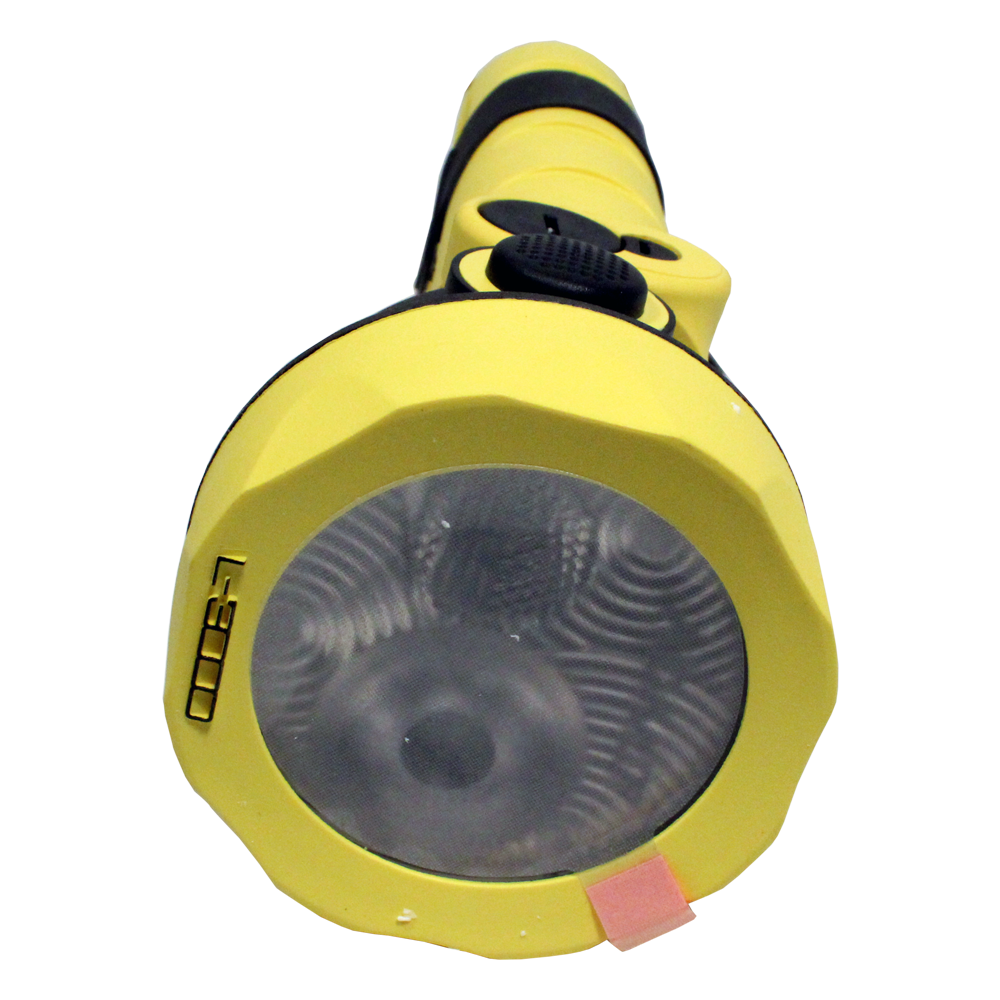

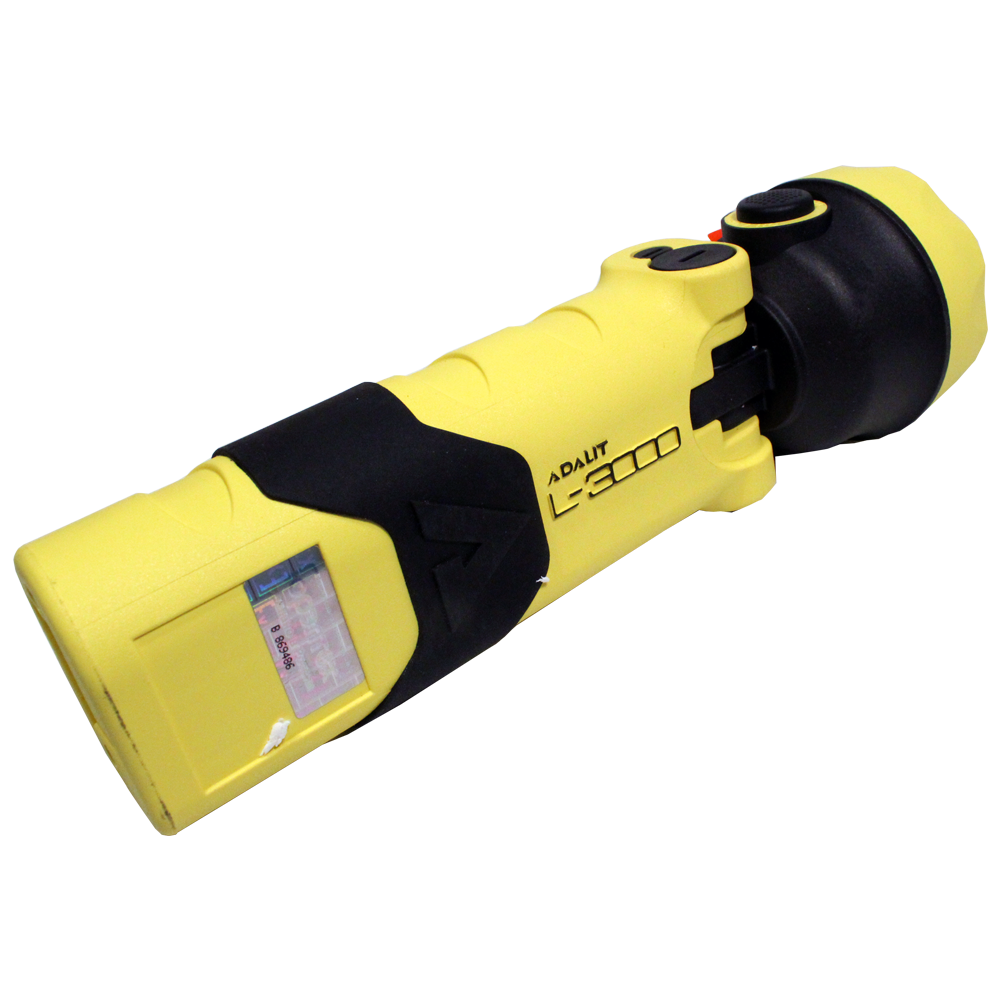

ФОГОР04 фонарь взрывозащищенный светодиодный аккумуляторный

Скачать PDF

Назначение: Переносные/Ручные

Напряжение питания: = 3,6 В

Тип источника света: Матрица светодиодная

Световой поток: 300 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные аккумуляторные фонари ФОГОР04 относятся к ручным светильникам, которые могут использоваться для организации группового и индивидуального автономного освещения. Применяются при проведении аварийно-ремонтных и аварийно-спасательных работ во взрывоопасных зонах.

Данные фонари соответствуют техническим требованиям ГОСТ Р 53270-2009 ФОНАРИ ПОЖАРНЫЕ, что позволяет оснащать ими спасателей и пожарных в чрезвычайных ситуациях. Фонарь также может использоваться под землей в качестве дополнительного источника света (например, горноспасательные работы). Имеют маркировку взрывозащиты:

  • 0Ex ia IIC T4 Ga X.
  • Ex ia IIIC T135 °С Da X.
  • Рудничное - PO Ex ia I Ma X, РН1, РН2.

Режимы работы светильников ФОГОР04

Взрывозащищенные фонари ФОГОР04 имеют уникальную оптическую систему с двумя сверхъяркими светодиодами, оснащенную дефлекторами формирования световых лучей и светодиодных источников света. Фонари имеют различные импульсные режимы работы для подачи световых сигналов или использования фонаря в качестве светосигнального маяка:

  • Режим ближнего света в осветительных приборах ФОГОР04 позволяет освещать область земли перед оператором и обеспечивает безопасное перемещение пользователя или группы, не создавая слепящего встречного света.
  • Режим дальнего света имеет большую проникающую способность пучка света и позволяет осветить большие расстояния или целевые объекты.
  • Для достижения максимальной мощности фонаря режимы ближнего и дальнего света могут использоваться одновременно.

Оператор может выбрать один из трех режимов интенсивности свечения в любой момент времени, в зависимости от условий освещенности, необходимой яркости источника света и продолжительности работы фонаря на остаточном заряде аккумуляторной батареи.

Особенности конструкции ФОГОР04

Светодиодные аккумуляторные фонари ФОГОР04 могут работать при температуре окружающей среды -40...+40°С (для взрывоопасных зон), -20...+40°С (рудничное исполнение). В невзрывозащищенном исполнении максимально допустимая температура окружающей среды составляет +150°С. ФОГОР04 имеет защиту от воздействия ультрафиолетового излучения, дыма, грязи и воды. Стекло фары имеет огнеупорное исполнение, а значит, не мутнеет при воздействии открытого огня и едкого дыма.

Конструкция элементов управления позволяет комфортно работать с фонарем в перчатках или рукавицах. Вращающаяся на 90° фара позволяет держать фонарь в руках, фиксировать на одежде или устанавливать на любой плоскости с нужным углом светового луча.

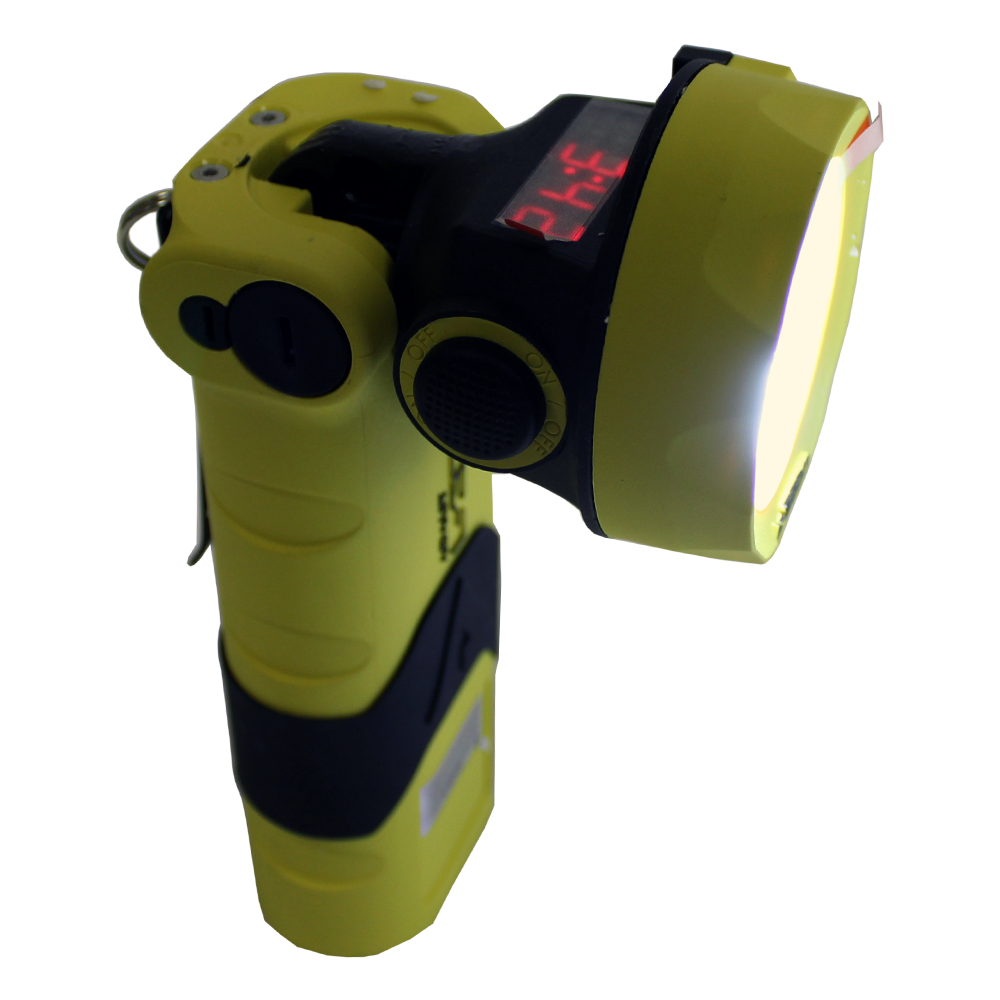

На тыльной стороне корпуса устройства расположен цифровой дисплей, отображающий остаточное время работы фонаря от аккумуляторной батареи в текущем режиме свечения. При остатке заряда аккумуляторной батареи менее чем на 15 минут работы фонаря подается предупреждающий световой сигнал.

Литий-ионный аккумулятор последнего поколения, установленный в переносных светильниках ФОГОР04, обеспечивает длительное время работы и малый вес изделия. В фонарях ФОГОР04 используется микропроцессорное управление, осуществляющее диагностику и контроль работы узловых элементов устройства, и защищающее аккумуляторную батарею от глубокого разряда. Благодаря микропроцессорному управлению в фонари встроен режим самодиагностики узловых элементов устройства. Модульная конструкция фонарей позволяет быстро заменять вышедшие из строя узлы, делая устройство обслуживаемыми и ремонтопригодным.

Функция аварийного освещения активирует аварийный режим свечения светодиодных фонарей ФОГОР04, что облегчает доступ персонала к фонарям, находящимся в зарядных столах и индивидуальных зарядных устройствах при обесточивании сети. Функция аварийного освещения срабатывает автоматически в случае аварии на электросетях и может использоваться для освещения оборудования и проходов на предприятиях. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

ФОГОР04 оснащены элементами индикации:

  • Цифровой таймер времени работы фонаря на остаточном заряде аккумуляторной батареи.
  • Оповещение об остаточном заряде аккумулятора менее чем на 15 мин работы фонаря.
  • Функция самодиагностики с выводом кодов неисправности.

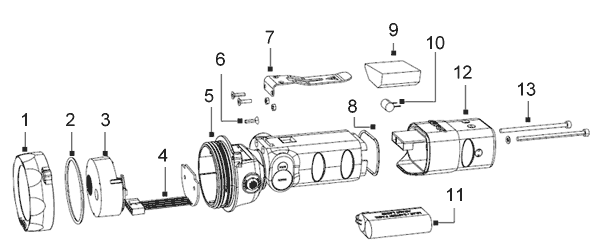

Конструкция фонаря ФОГОР-04

  1. Колпак с полиамидным стеклом.
  2. Уплотнительное кольцо.
  3. Оптическая система со светодиодами.
  4. Шлейф оптики.
  5. Фара в сборе с поворотным устройством.
  6. Крепеж клипсы.
  7. Клипса фиксатор.
  8. Уплотнительное кольцо.
  9. Защита.
  10. Предохранитель.
  11. Аккумуляторная батарея.
  12. Блок с электроникой.
  13. Винт M4x75.

фогор04 конструкция

Технические характеристики

Сила света В режиме работы 2-х ламп: 3 метра - 450 Лк, 10 метров - 40 Лк
В режиме работы лампы ближнего света: 3 метра - 90 Лк
Цветовая температура 6000 K
Угол излучения Направленный луч в режиме дальнего света
Рассеянный луч в режиме ближнего света
Комбинированный луч при работе в двух режимах одновременно
Материалы изготовления Термопластичный полимер с высокой стойкостью к ударным нагрузкам, экстремальным температурам, воде, ультрафиолетовому излучению и агрессивным веществам. Стекло фары полиамид
Продолжительность непрерывной автономной работы 4 часа в режиме дальнего света
8 часов в режиме ближнего света
Маркировка взрывозащиты 0ExiaIICT4
Климатическое исполнение (диапазон рабочих температур) УХЛ4
Исполнение по степени защиты IP66, IP67
Габаритные размеры 225xØ70 мм
Вес 500 г

Структура обозначения, пример заказа

ФОГОР04
/МОРЕ

Опции (МОРЕ - морское исп., ПРОМ - невзрывозащищённое исполнение (температура до +150°C))

Обозначение модели

Стандартный комплект поставки

  • Фонарь ФОГОР04.
  • Паспорт.

Дополнительная комплектация, опции

  • Морское исполнение.
  • Невзрывозащищенное общепромышленное исполнение, Токр +150°С.
  • Климатическое исполнение по заказу: УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5.

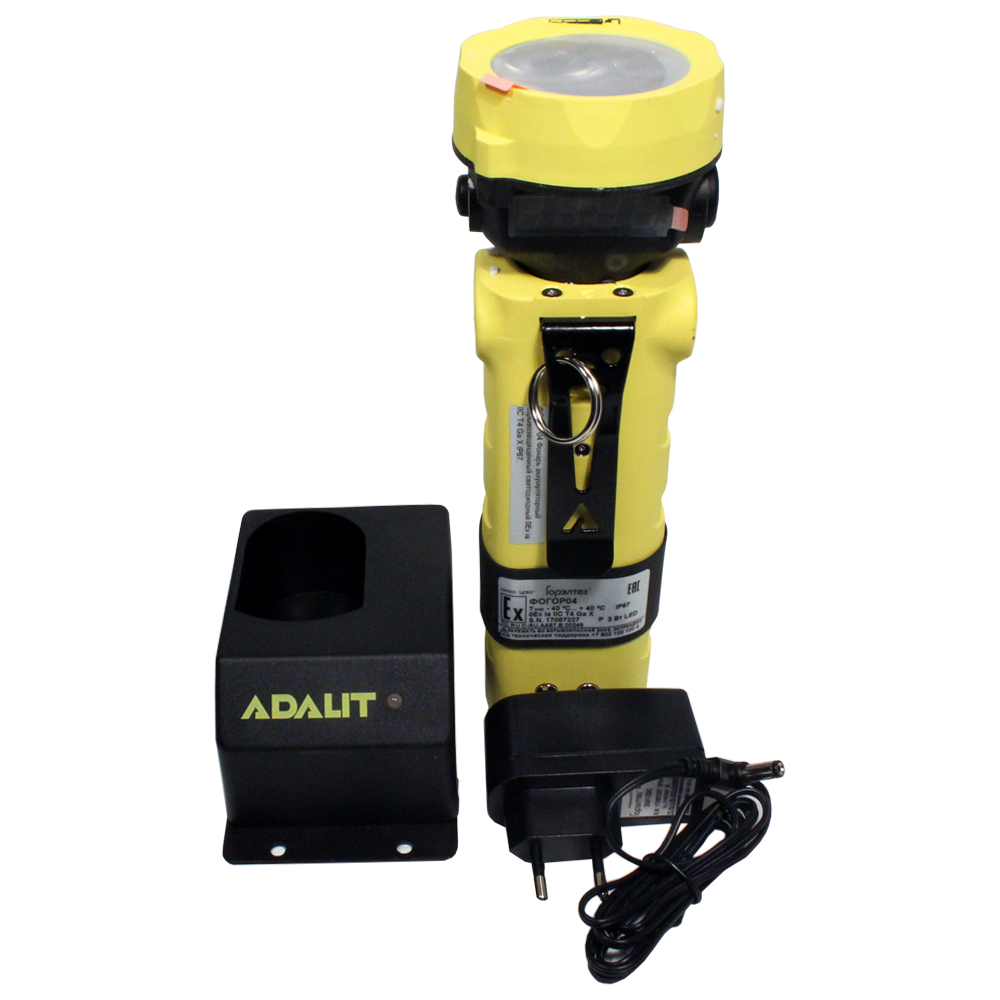

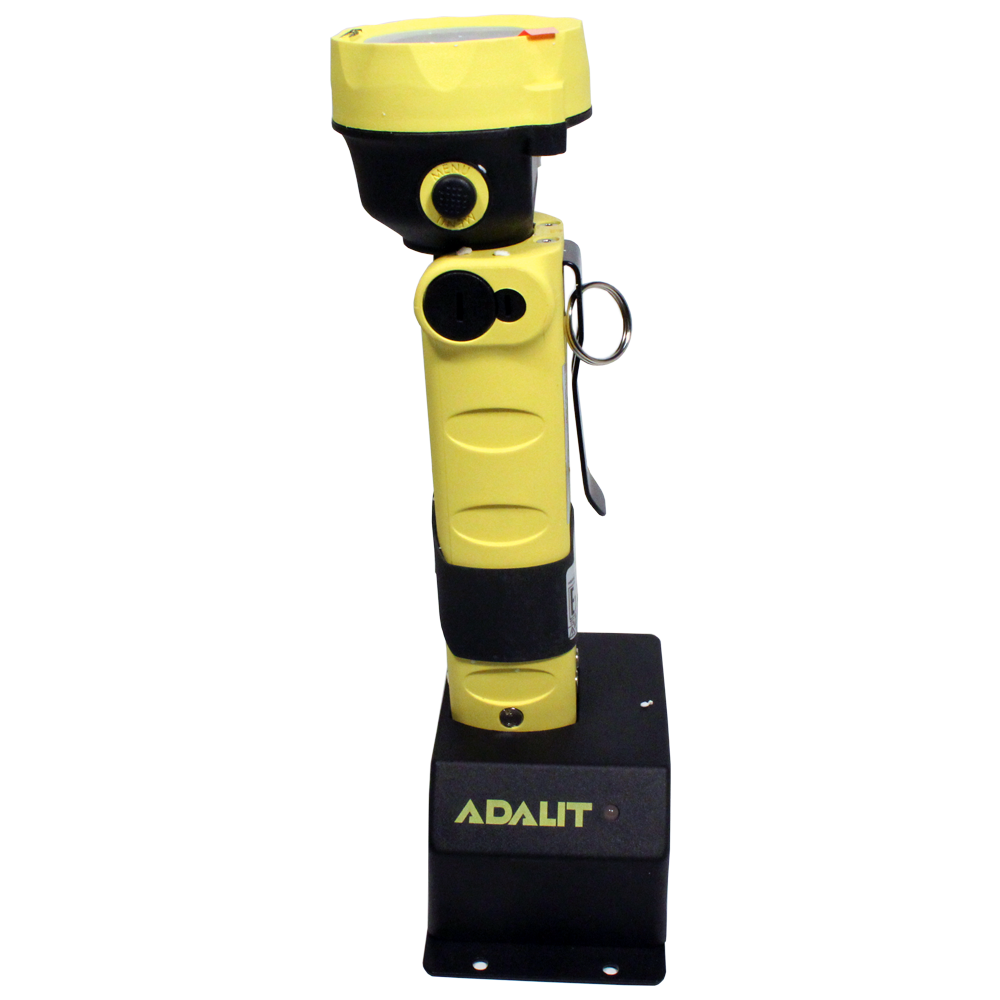

  • Индивидуальное автоматическое зарядное устройство или групповое автоматическое зарядное устройство для 3 или 5 фонарей.

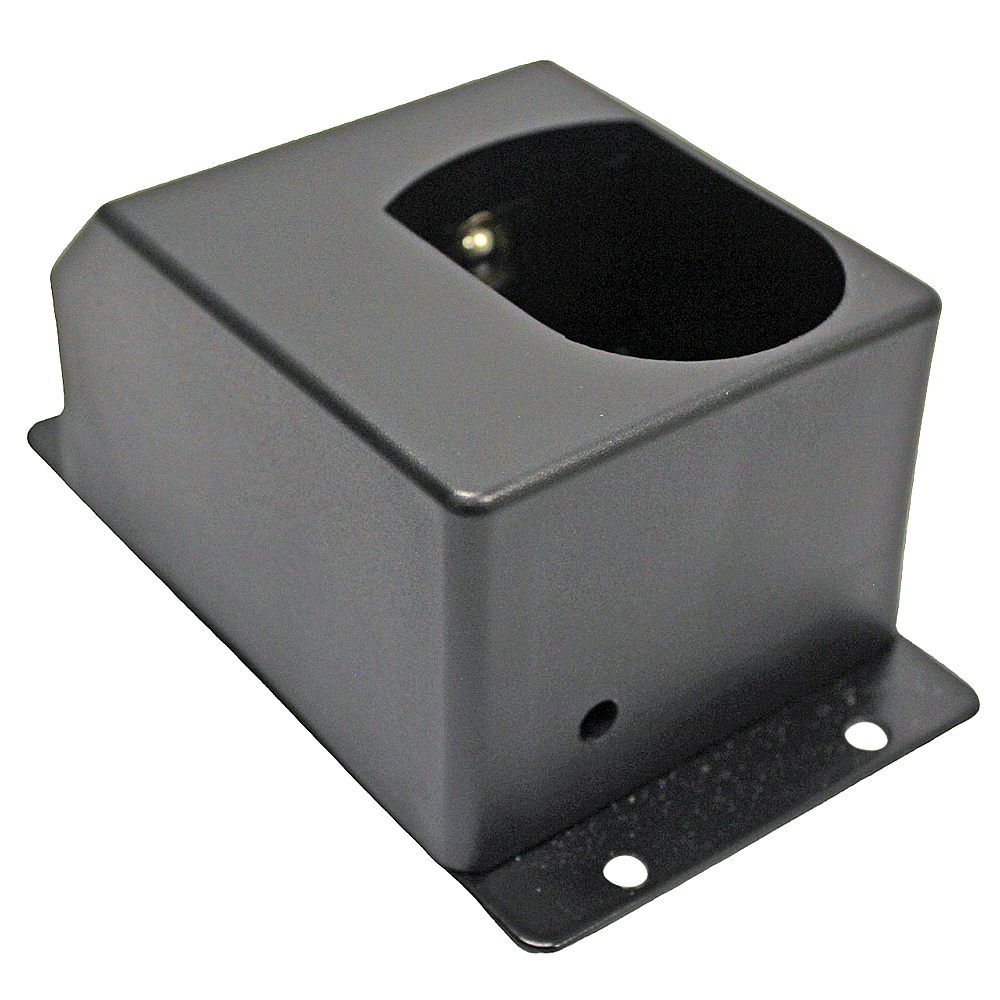

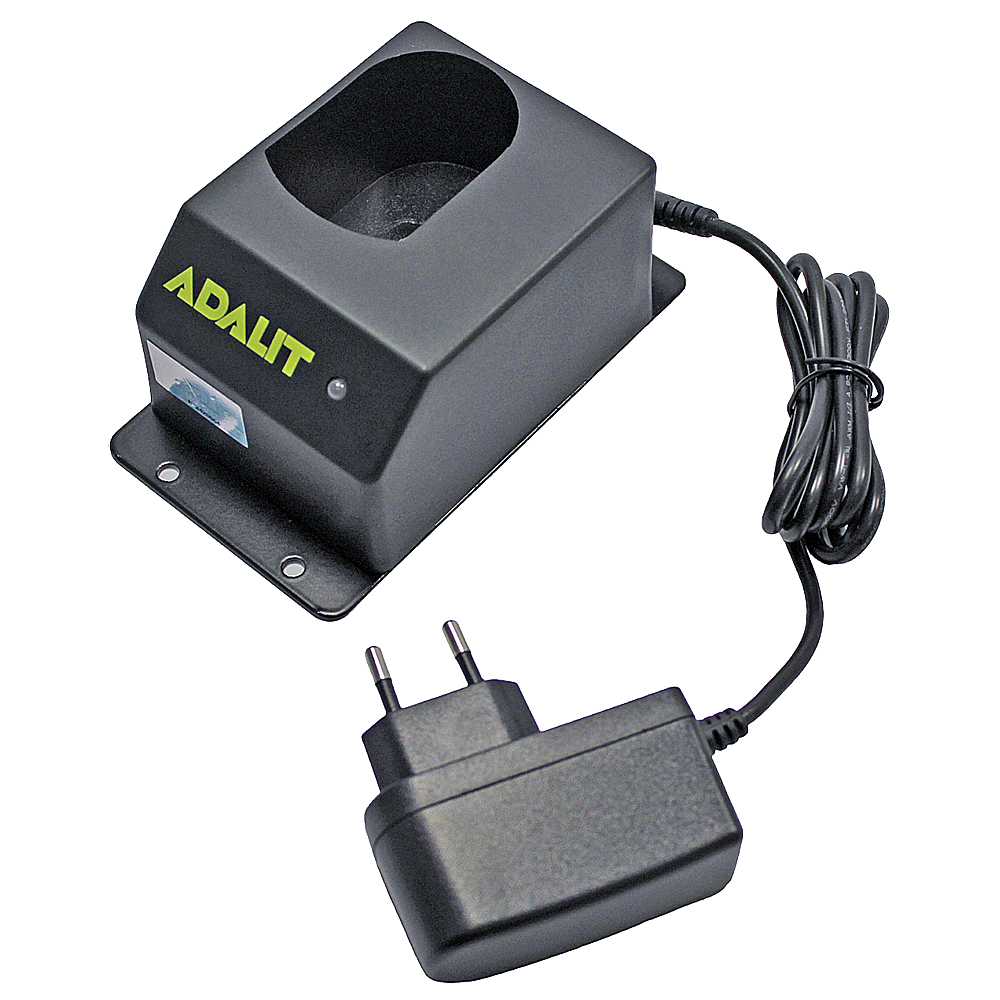

Технические характеристики автоматических зарядных устройств

Маркировка

Количество
зарядных мест

Напряжение, В

Габаритные
размеры, мм

Защита

Время зарядки фонаря

Функционал

ЗУ04/1-12DC

1

= 12

75x105x60

IP54

4 часа 25 минут

  • Индикация заряда (Красный светодиод – заряжается, зеленой – заряд завершен).
  • Электронная система управления и контроля заряда аккумуляторной батареи.
  • Проверка состояния уровня зарядки аккумулятора каждый раз, как фонарь помещён в зарядное устройство.

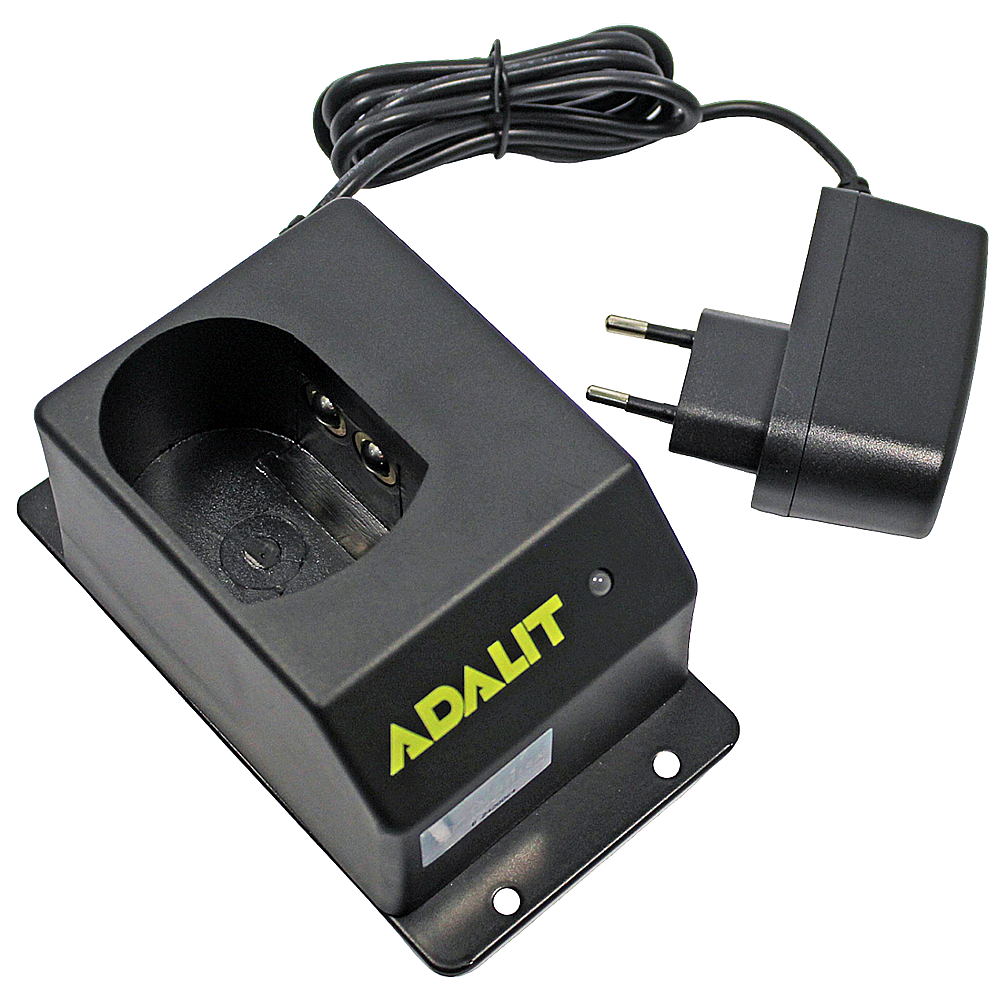

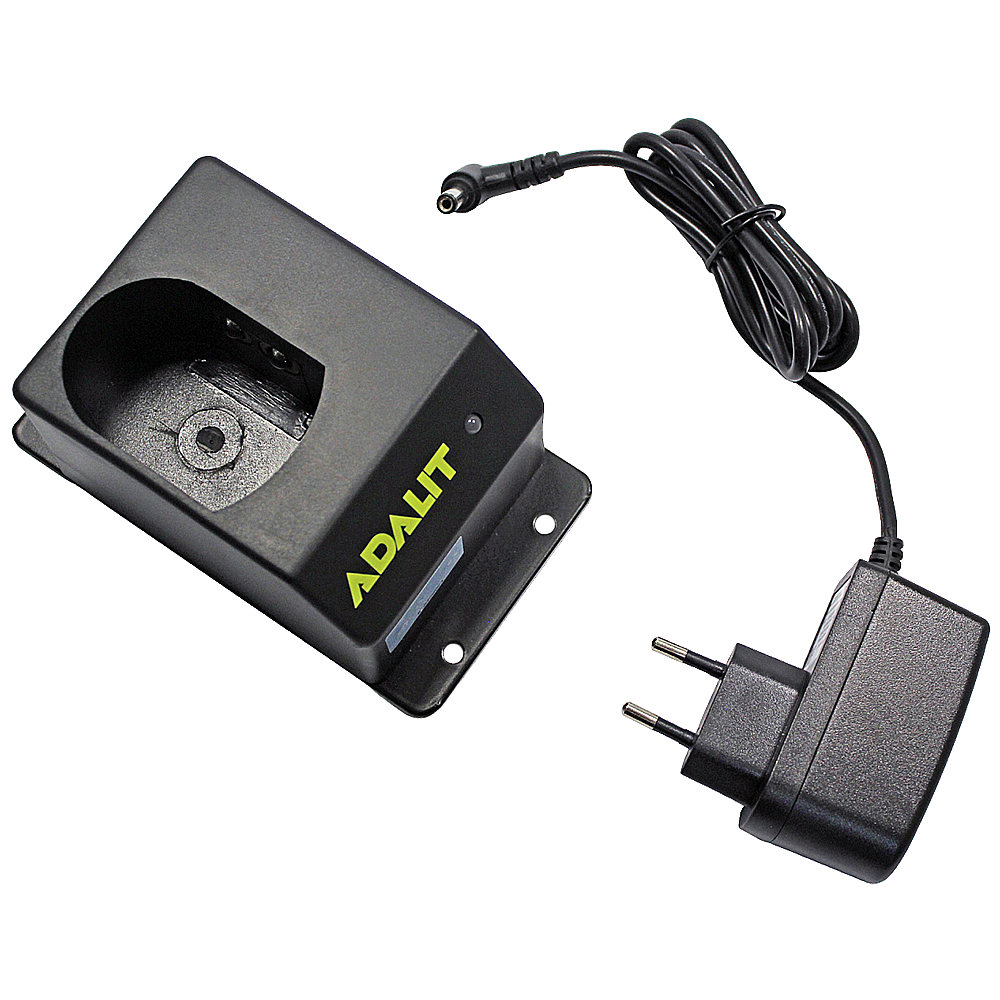

ЗУ04/1-220AC

~ 110/240

ЗУ04/3-12DC

3

= 12

205x105x60

ЗУ04/3-220AC

~ 110/240

ЗУ04/5-12DC

5

= 12

405x105x60

ЗУ04/5-220AC

~ 110/240

Каждый раз, как фонарь помещается в зарядное устройство - начинается заряд аккумуляторной батареи. Если фонарь помещён в зарядное устройство во включенном состоянии, то он автоматически выключается. Время процесса полного заряда аккумуляторной батареи отображается на цифровом дисплее устройства.



Чтобы правильно подобрать ФОГОР04, узнать стоимость фонарей ФОГОР04 или купить ФОГОР04, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-svetilnik.ru
