ВЭЛАН-02 светильники светодиодные

Скачать PDF

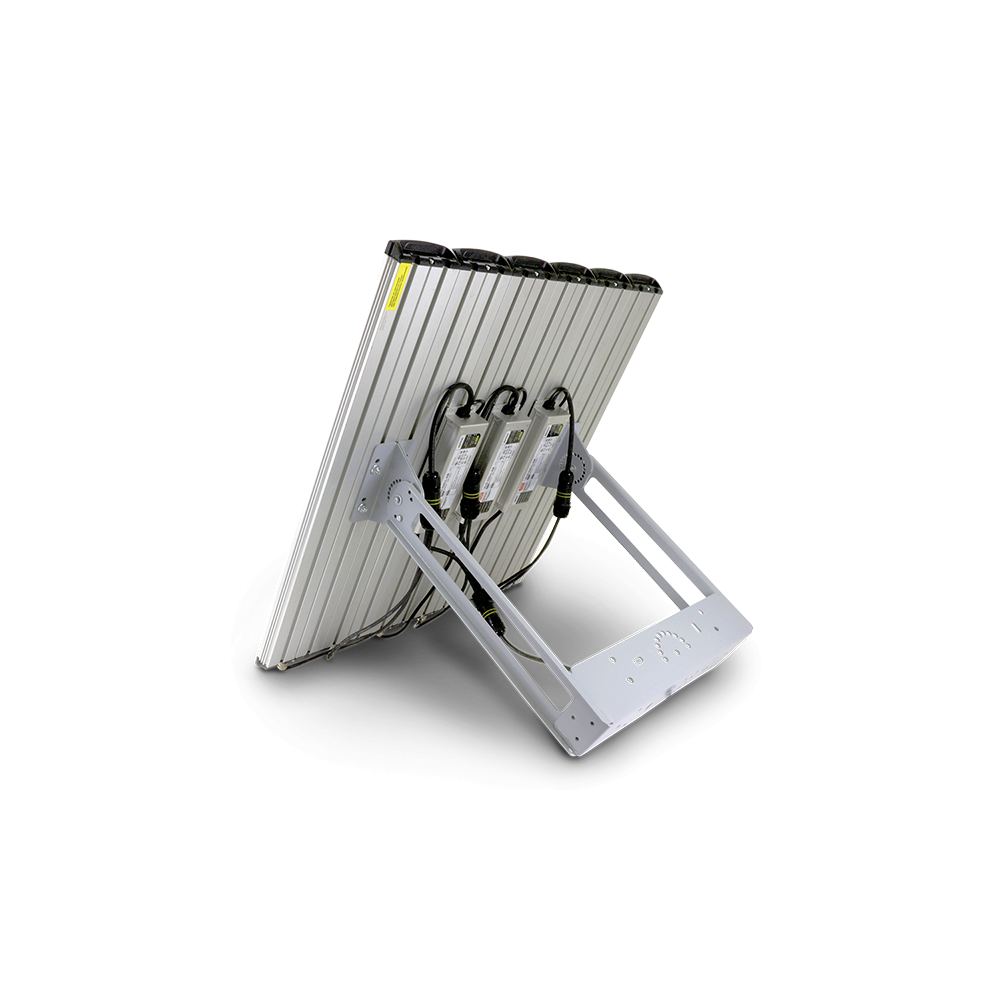

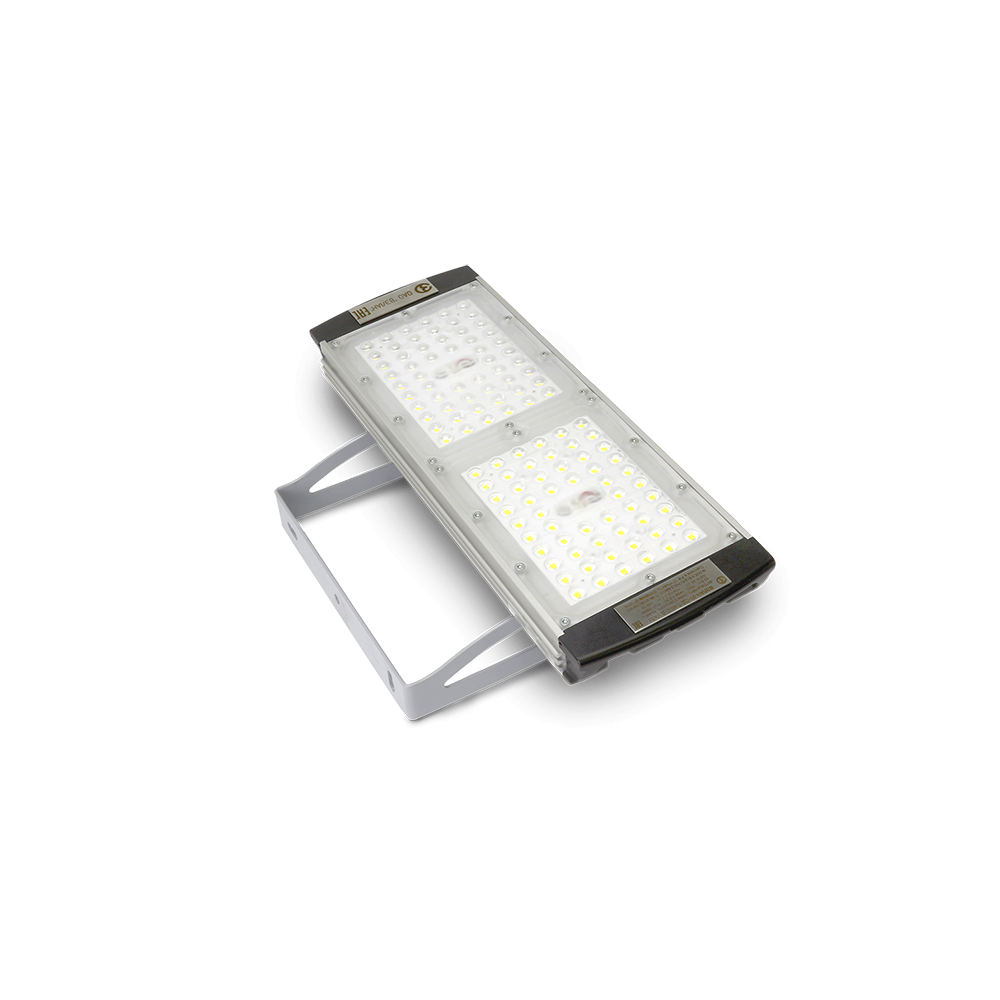

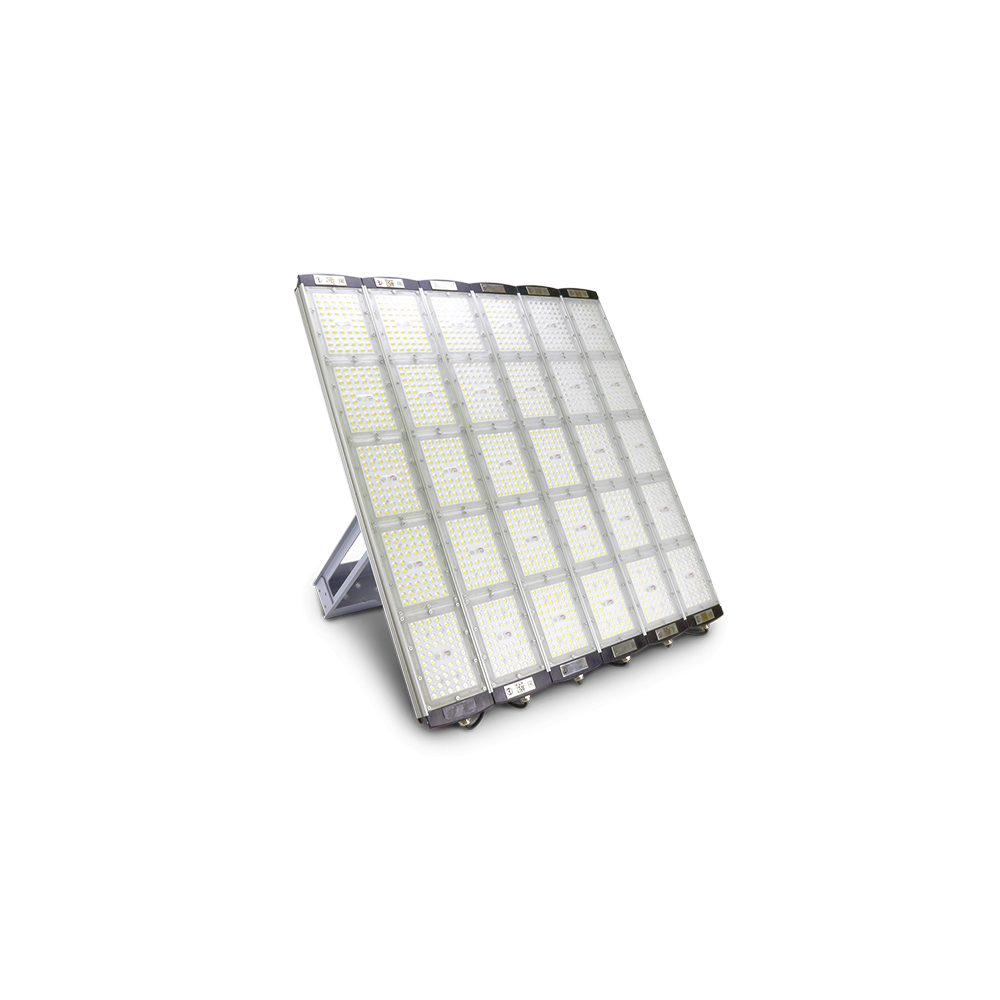

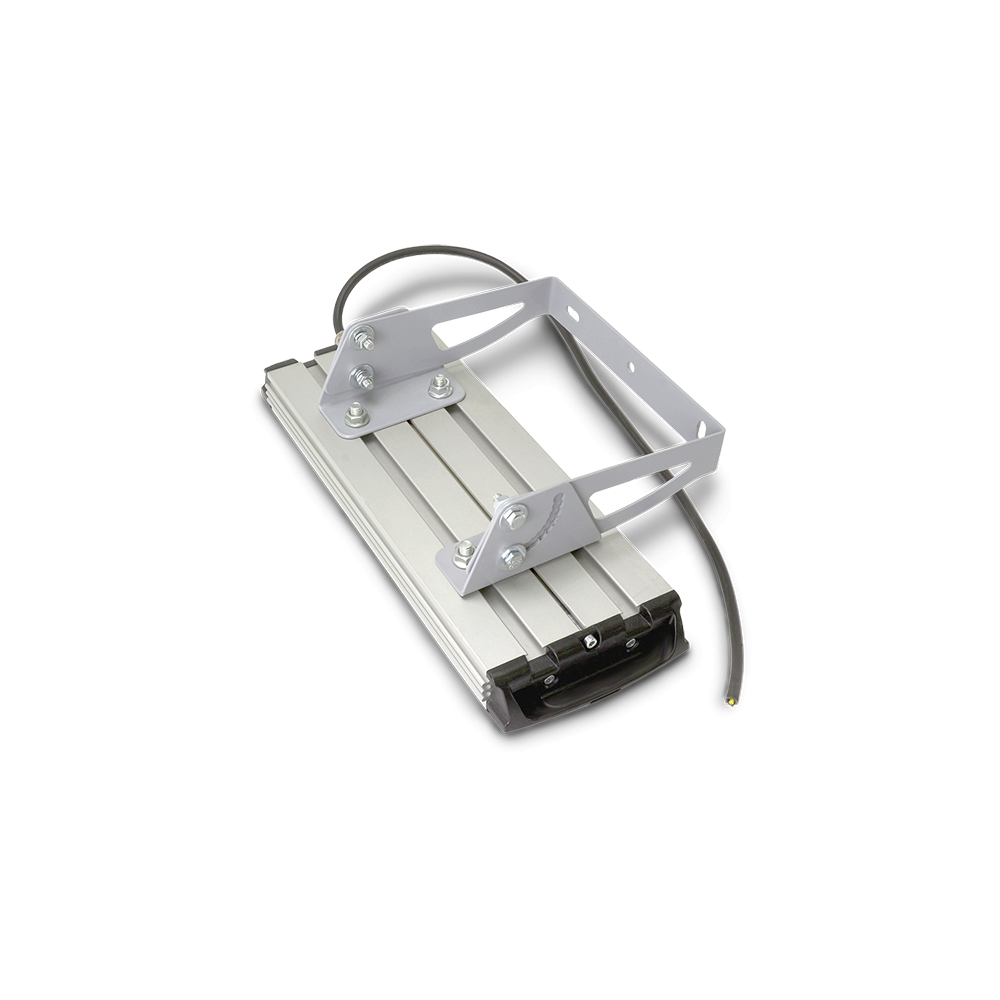

ВЭЛАН-02 светильник ветодиодный общепромышленный - фото 1

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Архитектурные, Для наружного освещения/Для улиц и дорог

Напряжение питания: = 230 В, ≈ 230 В

Потребляемая мощность: 20 Вт, 40 Вт, 60 Вт, 80 Вт, 90 Вт, 100 Вт, 120 Вт, 125 Вт, 150 Вт, 160 Вт, 180 Вт, 200 Вт, 210 Вт, 225 Вт, 240 Вт, 250 Вт, 300 Вт, 350 Вт, 360 Вт, 420 Вт, 450 Вт, 480 Вт, 540 Вт, 600 Вт, 630 Вт, 720 Вт, 840 Вт, 900 Вт

Тип источника света: Матрица светодиодная

Световой поток: 3560 лм, 4130 лм, 4371 лм, 4513 лм, 5130 лм, 5700 лм, 6575 лм, 6609 лм, 7076 лм, 7893 лм, 8089 лм, 8250 лм, 8521 лм, 8678 лм, 9100 лм, 9948 лм, 9989 лм, 12430 лм, 13807 лм, 15080 лм, 16177 лм, 19092 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

ВЭЛАН-02 используются для наружного и внутреннего освещения объектов различной направленности. Могут применяться в качестве архитектурных светильников для подсветки зданий и архитектурных построек, для освещения улиц. Во внутренних помещениях ВЭЛАН-02 необходимы для создания общепромышленного освещения, например, в цехах, мастерских и на других участках предприятия.

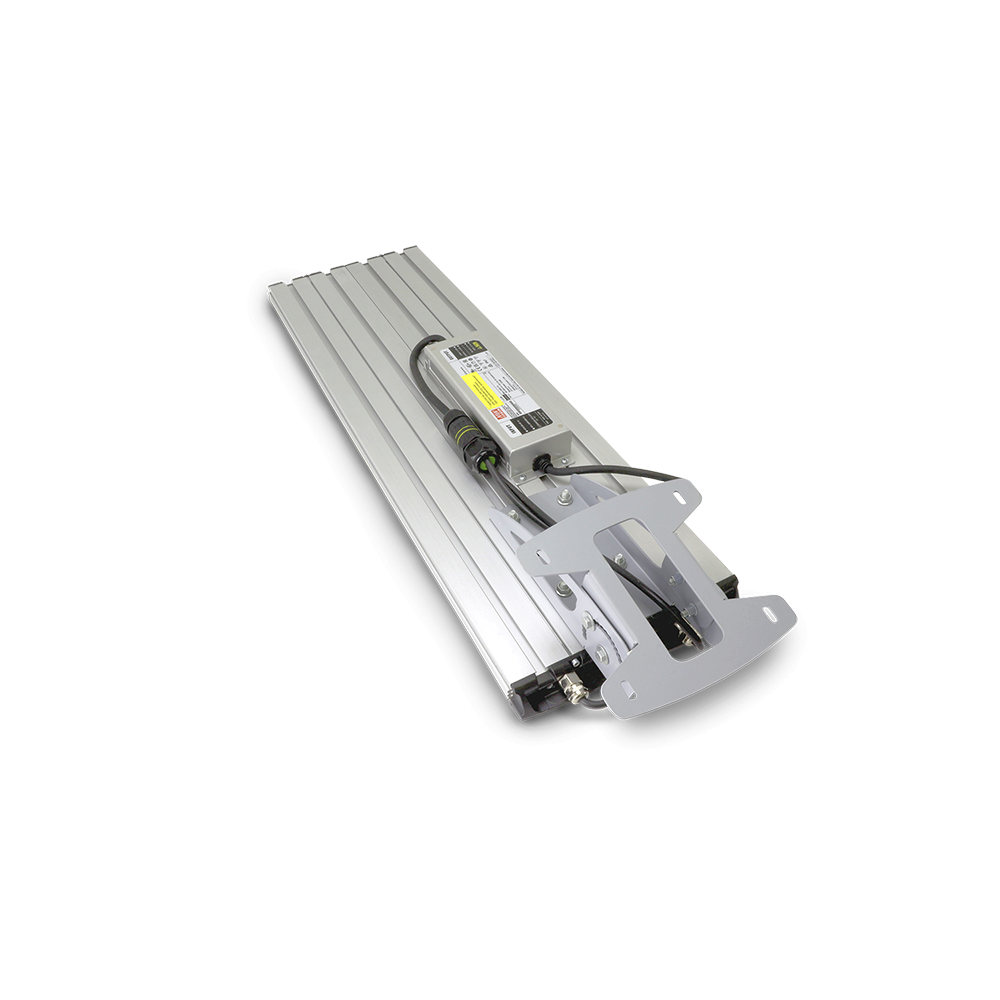

Конструкция светильников ВЭЛАН-02

Светильник состоит из анодированного алюминиевого корпуса, выполняющего функцию радиатора охлаждения. Защитный светопропускающий элемент из поликарбоната термостоек, особо прочен, с высокой светопропускающей способностью.

Защита внутренних частей светильника от механических повреждений, а также от попадания пыли и влаги обеспечивается установкой торцевых заглушек по бокам корпуса, а также с помощью силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек к воздействию как высоких, так и низких температур (вплоть до -70°С). Внутри светильника установлены линейки светодиодов. Блок питания располагается либо внутри светильника (в светильниках мощностью до 60 Вт), либо снаружи в герметичном корпусе. Светильник крепится на ровную поверхность, на трубную опору, на трос или встраивается в потолочные конструкции.

Преимущества светильников ВЭЛАН-02:

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Конструкция корпуса из анодированного алюминиевого сплава обеспечивает эффективный теплоотвод, минимальную массу, высокую прочность и коррозионную стойкость.
Возможность комплектации различными типами рассеивателей.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Восемь типов крепления.
Защита от короткого замыкания, скачков напряжения и перегрева.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Технические характеристики

Сила света	Одного кристалла >80 лм/Вт
Тип кривой силы света	Д - Косинусная, К - Концентрированная, К1 – концентрированная (30°), К2 – концентрированная (15°), Ш - Широкая
Цветовая температура	5000 K
Коэффициент мощности	≥0,95
Коэффициент полезного действия	>90%
Материалы изготовления	Коррозионностойкий алюминиевый сплав с лакокрасочным покрытием, ударопрочный поликарбонат
Способ крепления или установки	Стационарный: Скоба/Уголок для накладного монтажа/Опора
Диаметр подводимого кабеля	6...10 мм
Маркировка взрывозащиты	Нет
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65
Вес	7,7...13,0 кг

Структура обозначения, пример заказа

ВЭЛАН-02

СД.Л

Х1

Х2

Х3

УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Тип кривой силы света (КСС): Д - косинусная (90°); К1 - концентрированная (30°); К2 - концентрированная (15°); Г - глубокая (60°); Ш - широкая (135°х70°).

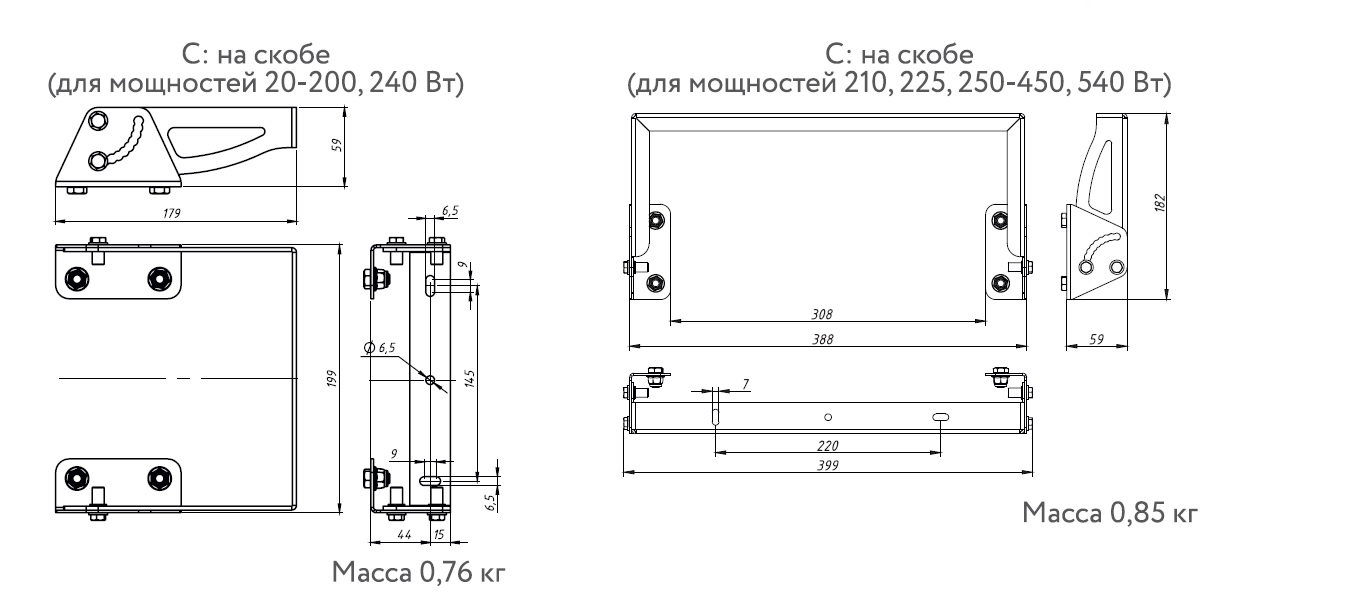

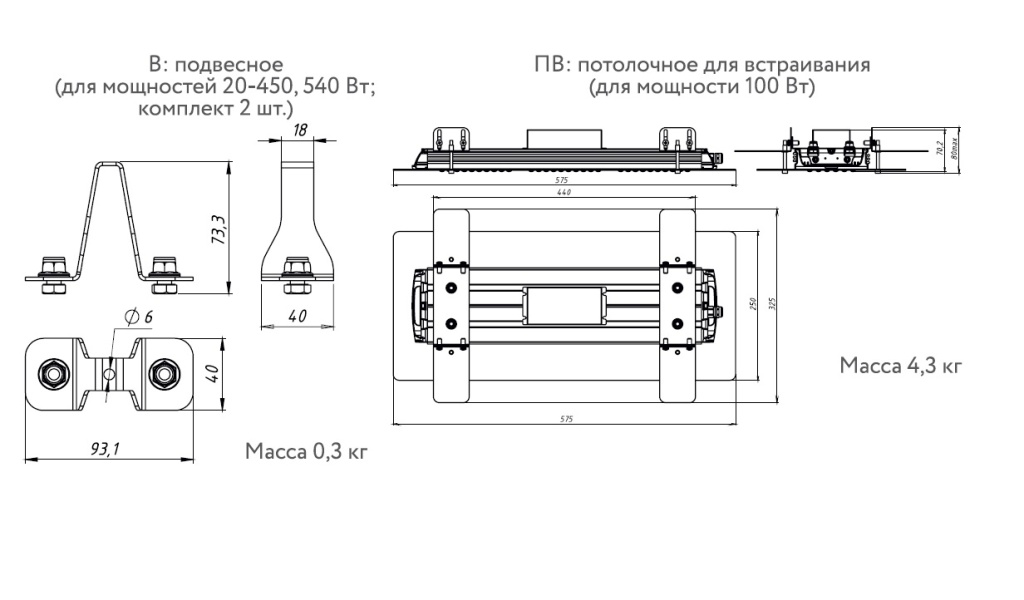

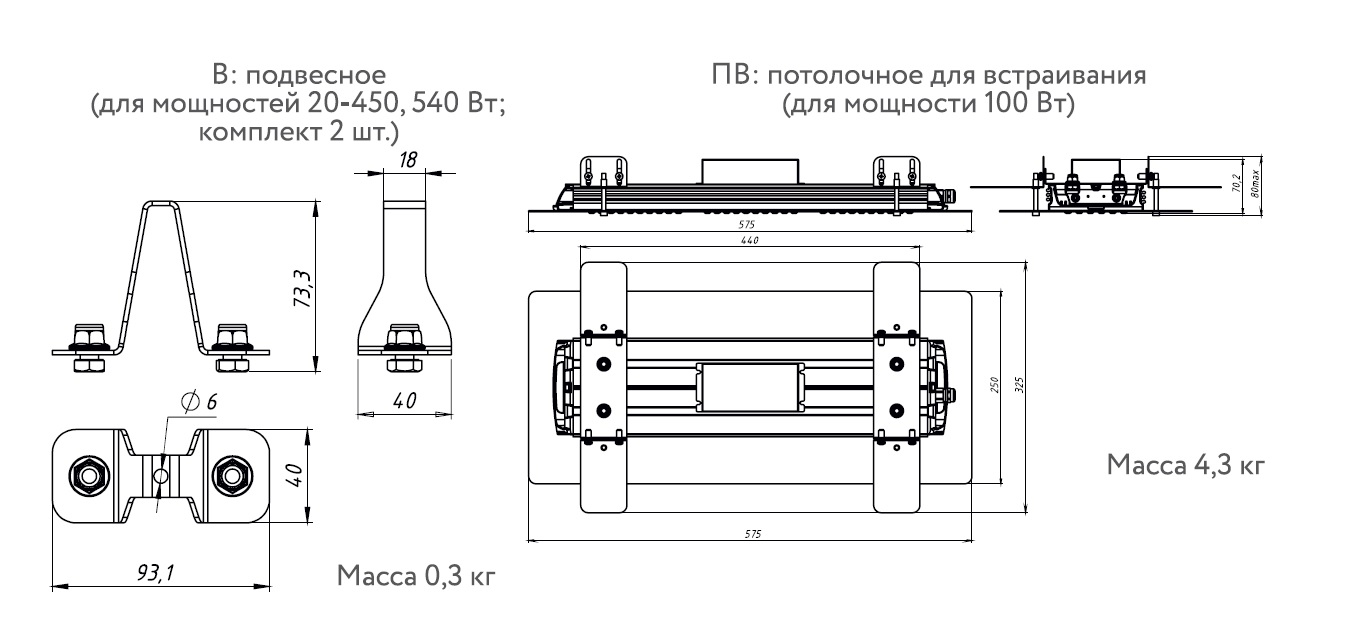

Тип крепления: С - на скобе; О - на опоре без регулировки; О2 - на опоре с регулировкой; У - уголок для накладного монтажа; Н - настенный кронштейн с регулировкой; ТР - на трос; В - подвесное; ПВ - потолочное для встраивания.

Мощность используемой светодиодной матрицы: 20, 40, 60, 80, 90,100, 120, 125, 150, 160, 180, 200, 210, 225, 240, 250, 300, 350, 360, 420, 450, 480, 540, 600, 630, 720, 840, 900 Вт.

Тип источника света: сверхъяркие светодиоды.

Обозначение модели

Варианты исполнений

Фотометрические кривые

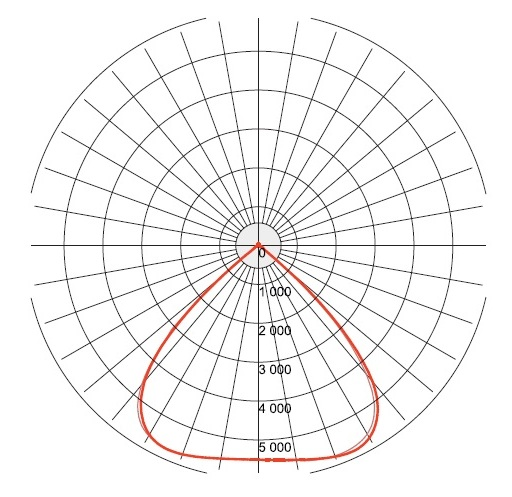

Косинусная КСС тип Д (120°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160	180	200	210	225
Световой поток, лм	3640	7280	10920	14560	15720	16640	20970	22360	26210	28290	31450	35780	36690	40250

Мощность, Вт	240	250	300	350	360	420	450	480	540	600	630	720	840	900
Световой поток, лм	41930	44200	52420	62610	62900	75130	78620	83870	94350	104830	110070	125800	146760	157250

Концентрированная КСС тип К1 (30°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160	180	200	210	225
Световой поток, лм	3240	6480	9720	12960	14000	14810	18660	19900	23330	25180	27990	31840	32660	35830

Мощность, Вт	240	250	300	350	360	420	450	480	540	600	630	720	840	900
Световой поток, лм	37320	39340	46660	55730	55990	66870	69980	74650	83980	93310	97980	111970	130640	139970

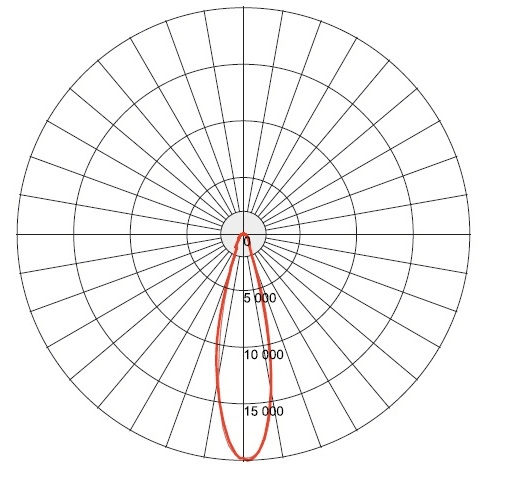

Концентрированная КСС тип К2 (15°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160	180	200	210	225
Световой поток, лм	3200	6400	9600	12800	13820	14630	18430	19660	23040	24870	27650	31450	32260	35380

Мощность, Вт	240	250	300	350	360	420	450	480	540	600	630	720	840	900
Световой поток, лм	36860	38860	46080	55040	55040	66050	69120	73730	82940	92160	96770	110590	129020	138240

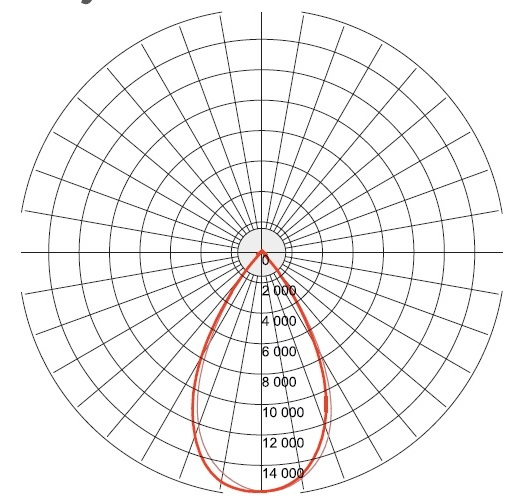

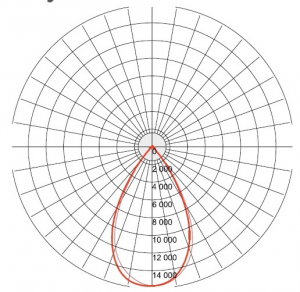

Глубокая КСС тип Г (60°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160	180	200	210	225
Световой поток, лм	3500	7000	10500	14000	15120	16000	20160	21500	25200	27200	30240	34400	35280	38700

Мощность, Вт	240	250	300	350	360	420	450	480	540	600	630	720	840	900
Световой поток, лм	40320	42500	50400	60200	60480	72240	75600	80640	90720	100800	105840	120960	141120	151200

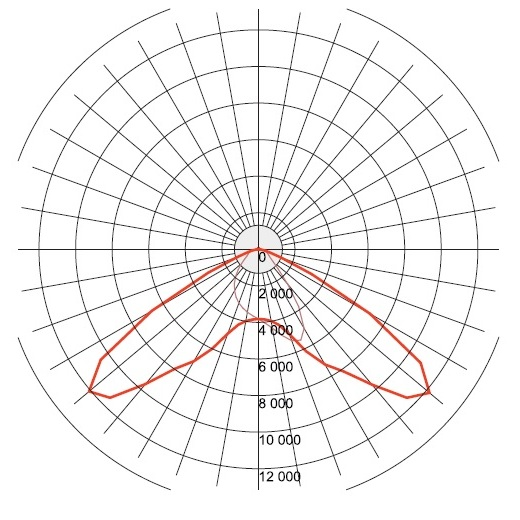

Широкая КСС тип Ш (135°х70°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160	180	200	210	225
Световой поток, лм	3440	6880	10320	13760	14860	15730	19810	21130	24770	26730	29720	33810	34680	38040

Мощность, Вт	240	250	300	350	360	420	450	480	540	600	630	720	840	900
Световой поток, лм	39630	41770	49540	59170	59440	71000	74300	79260	89160	99070	104030	118890	138700	148610

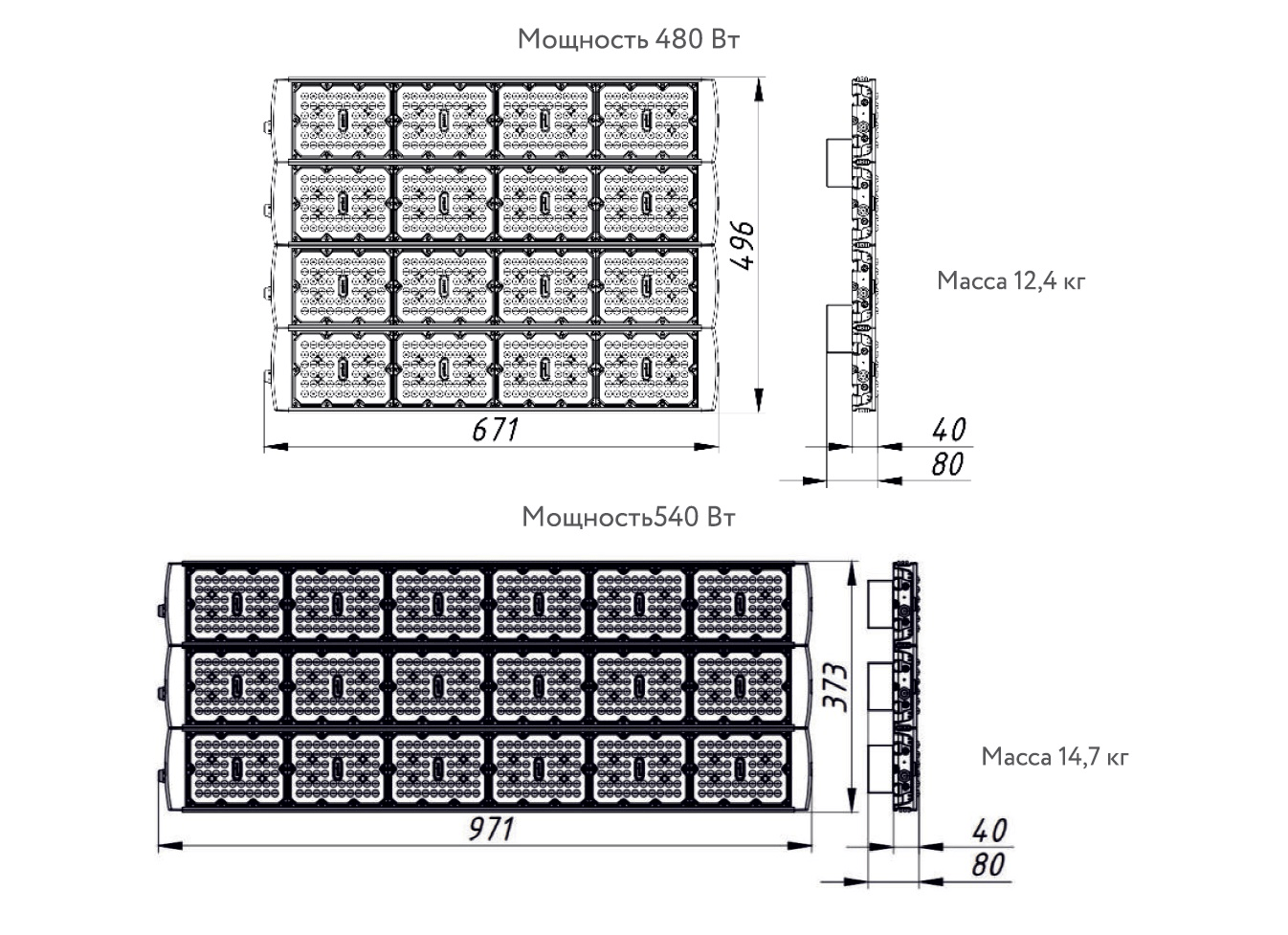

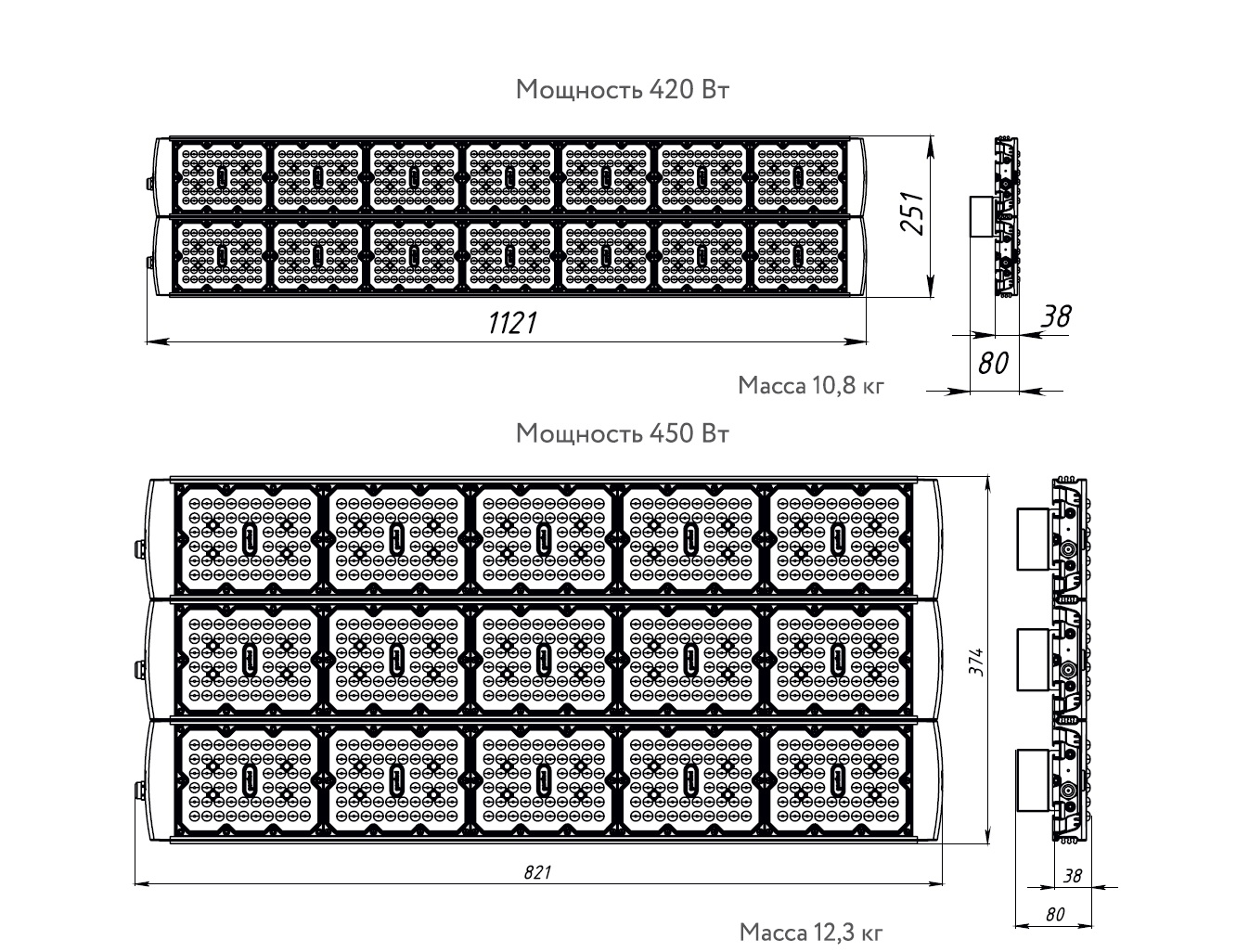

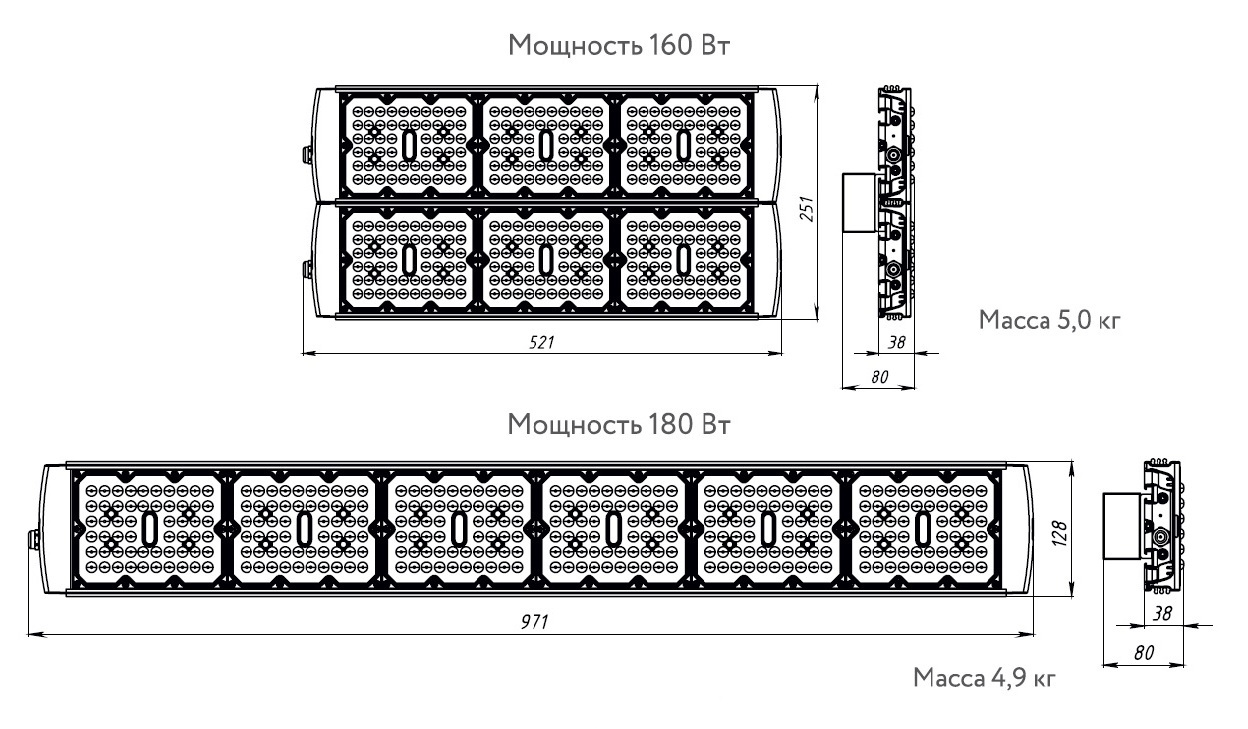

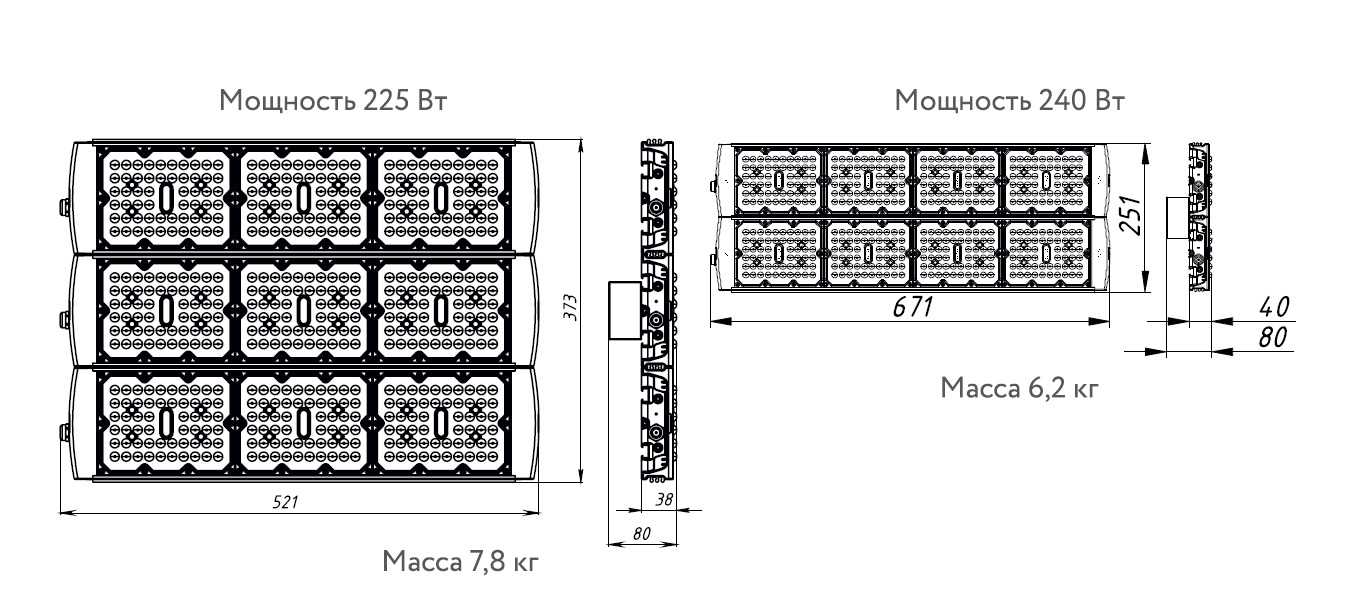

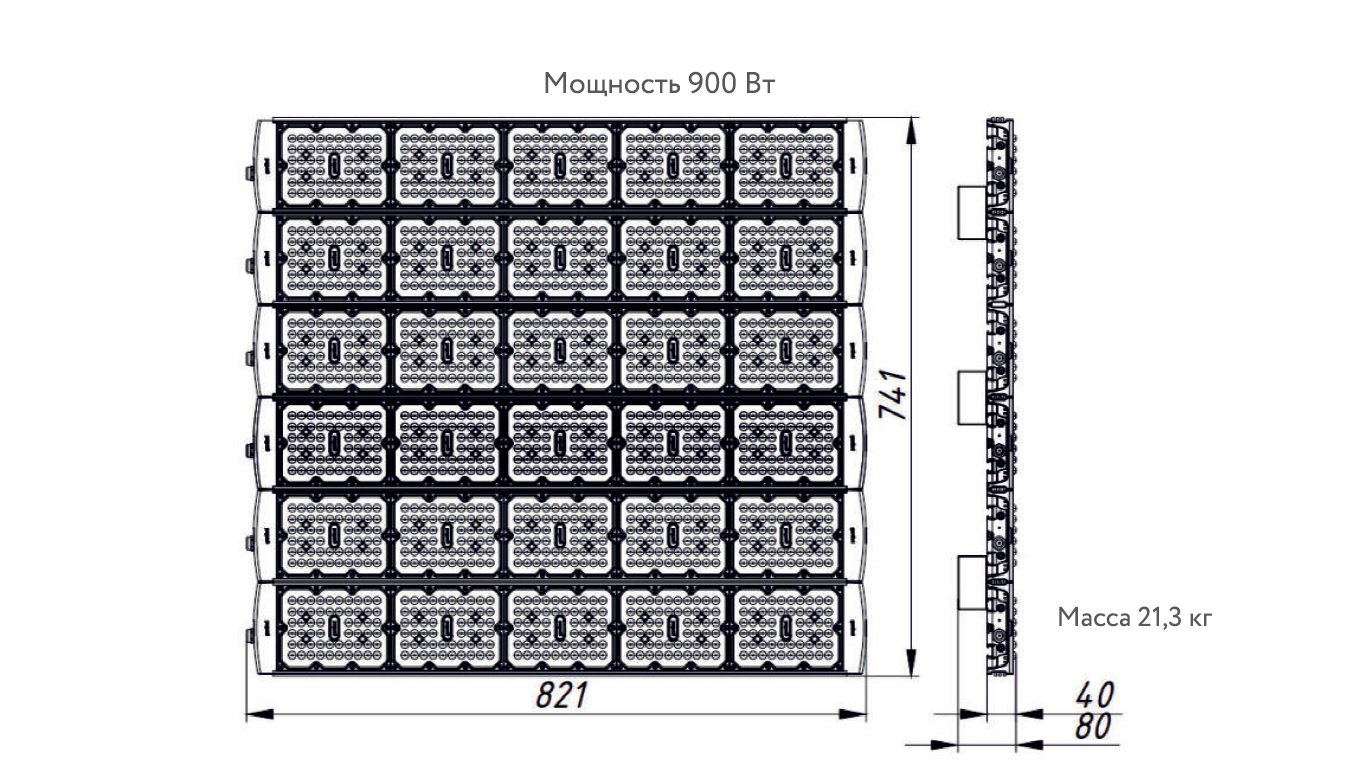

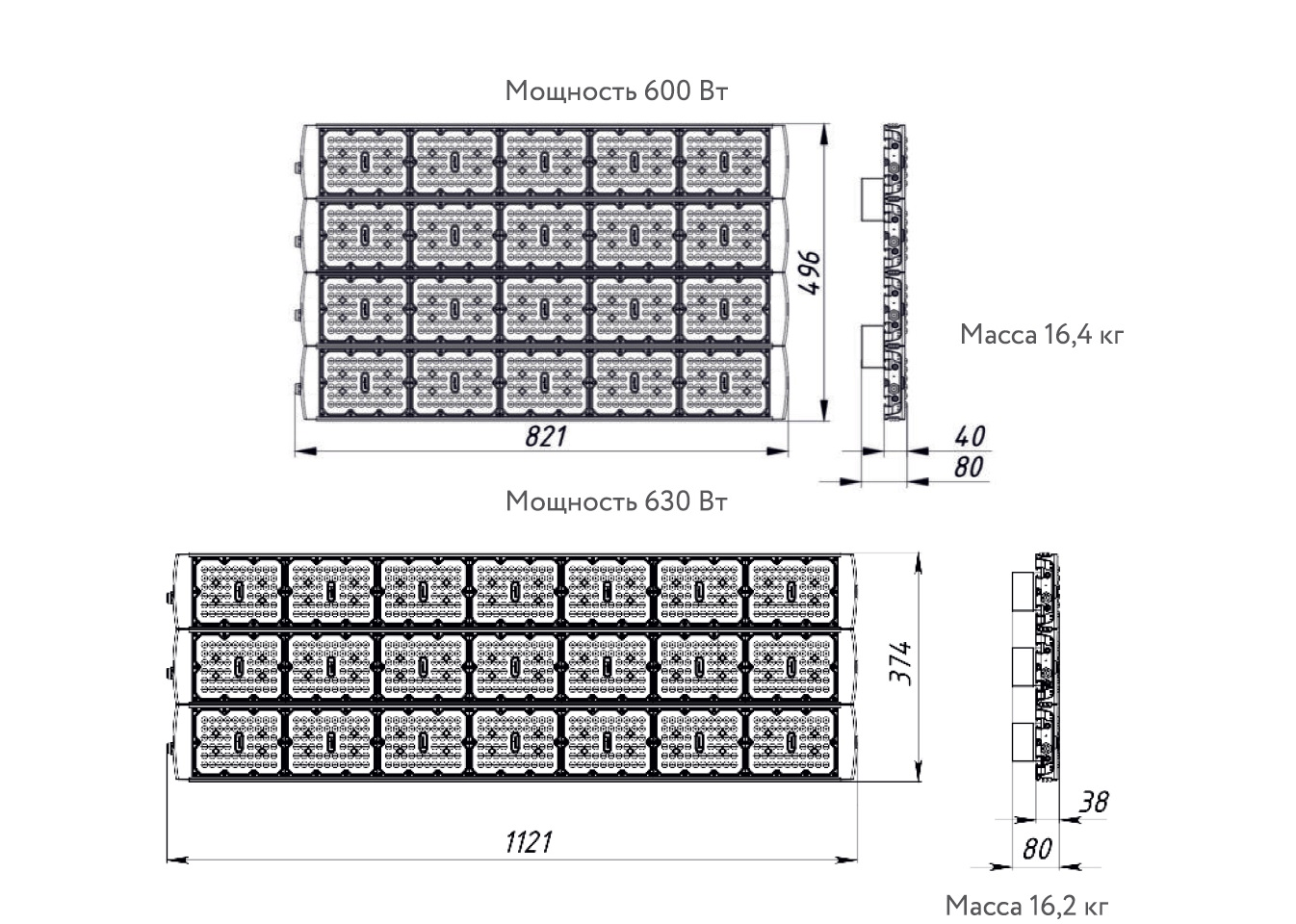

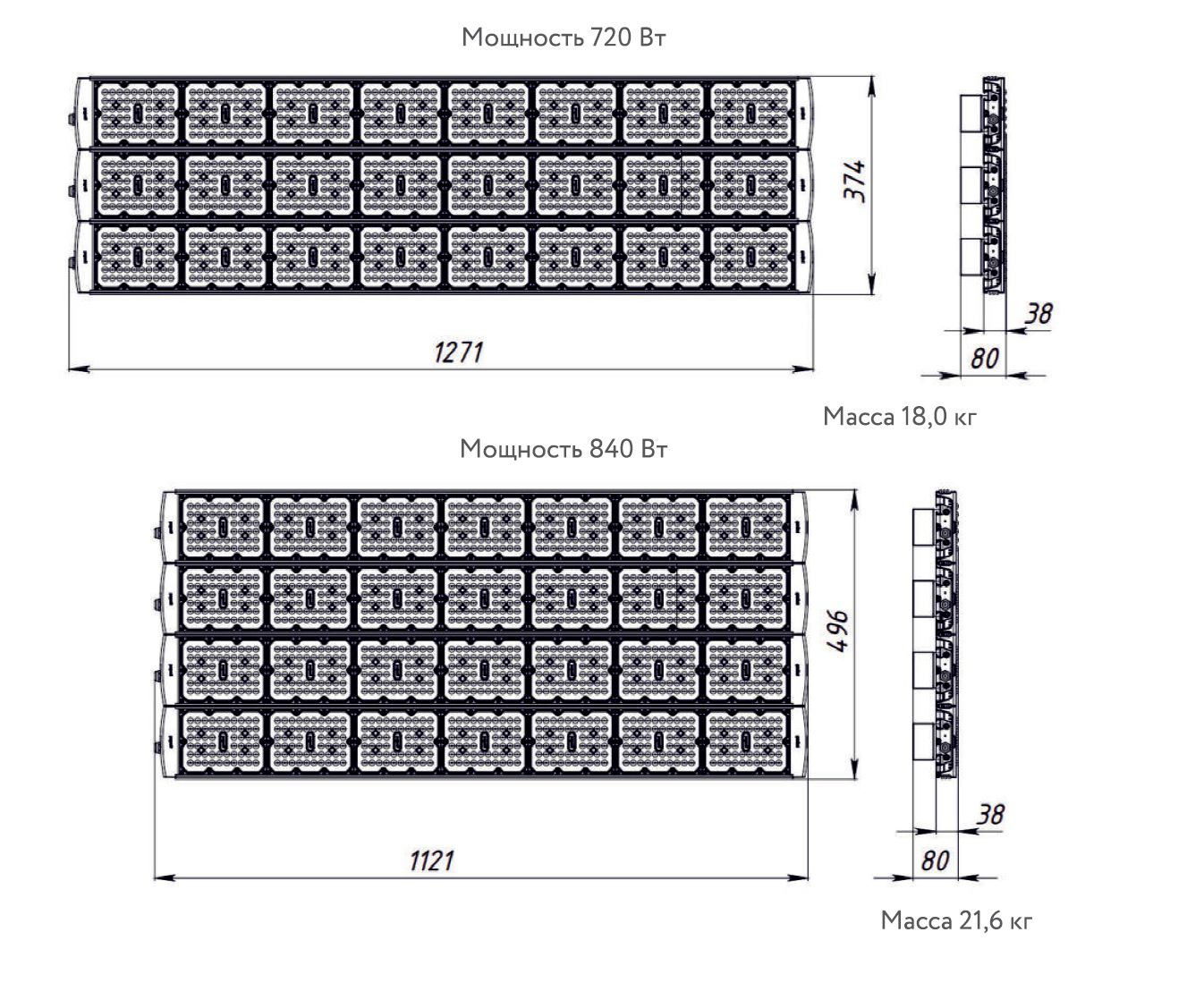

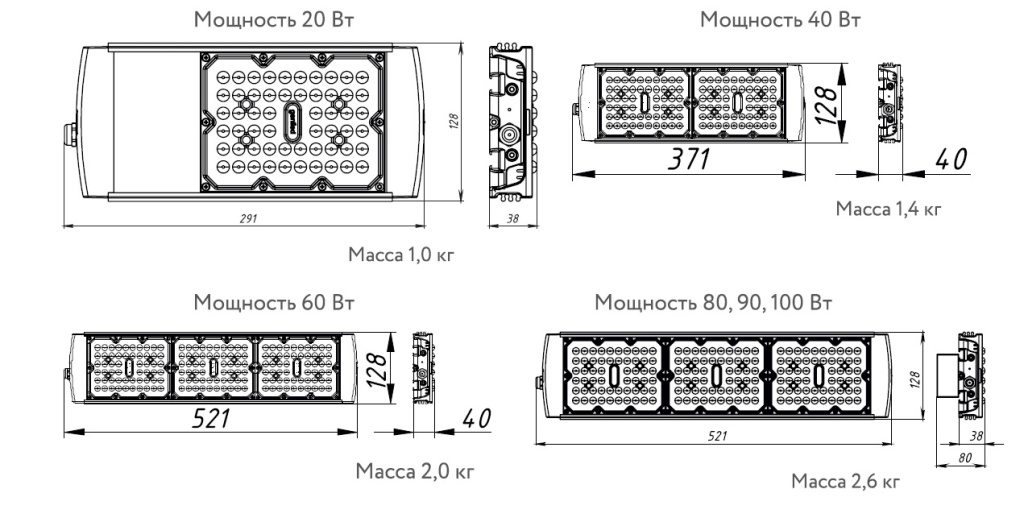

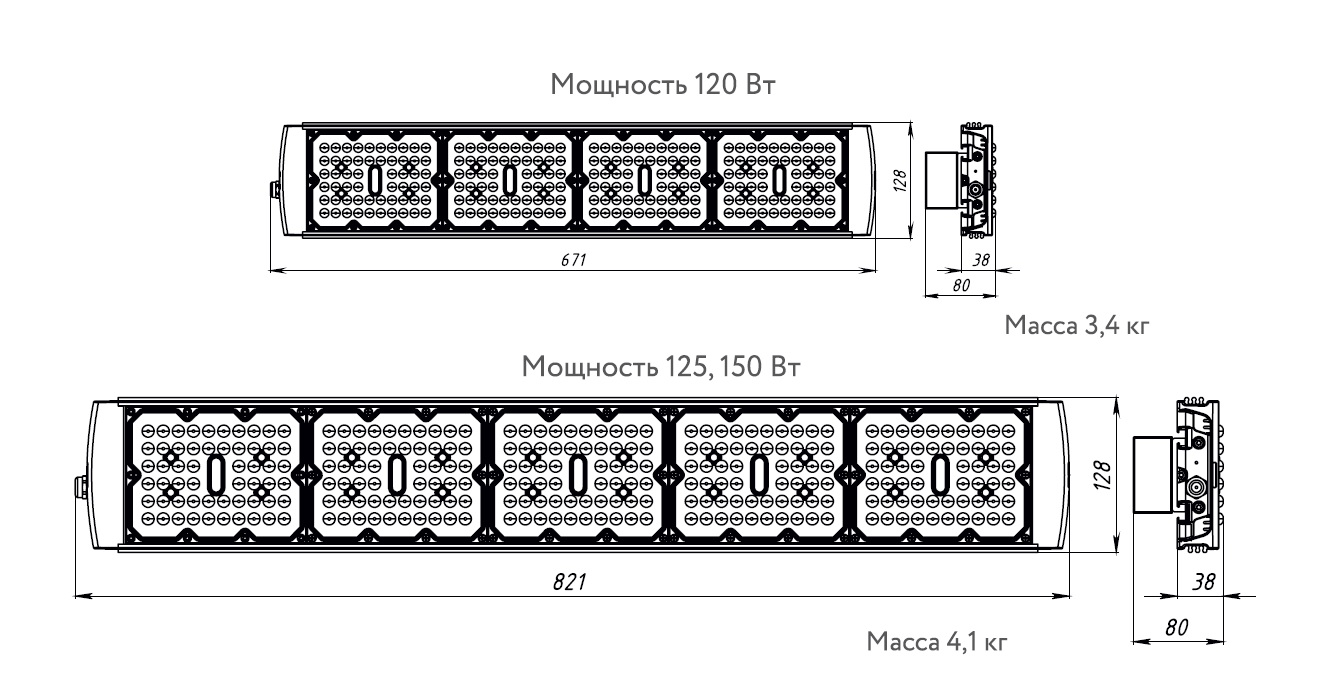

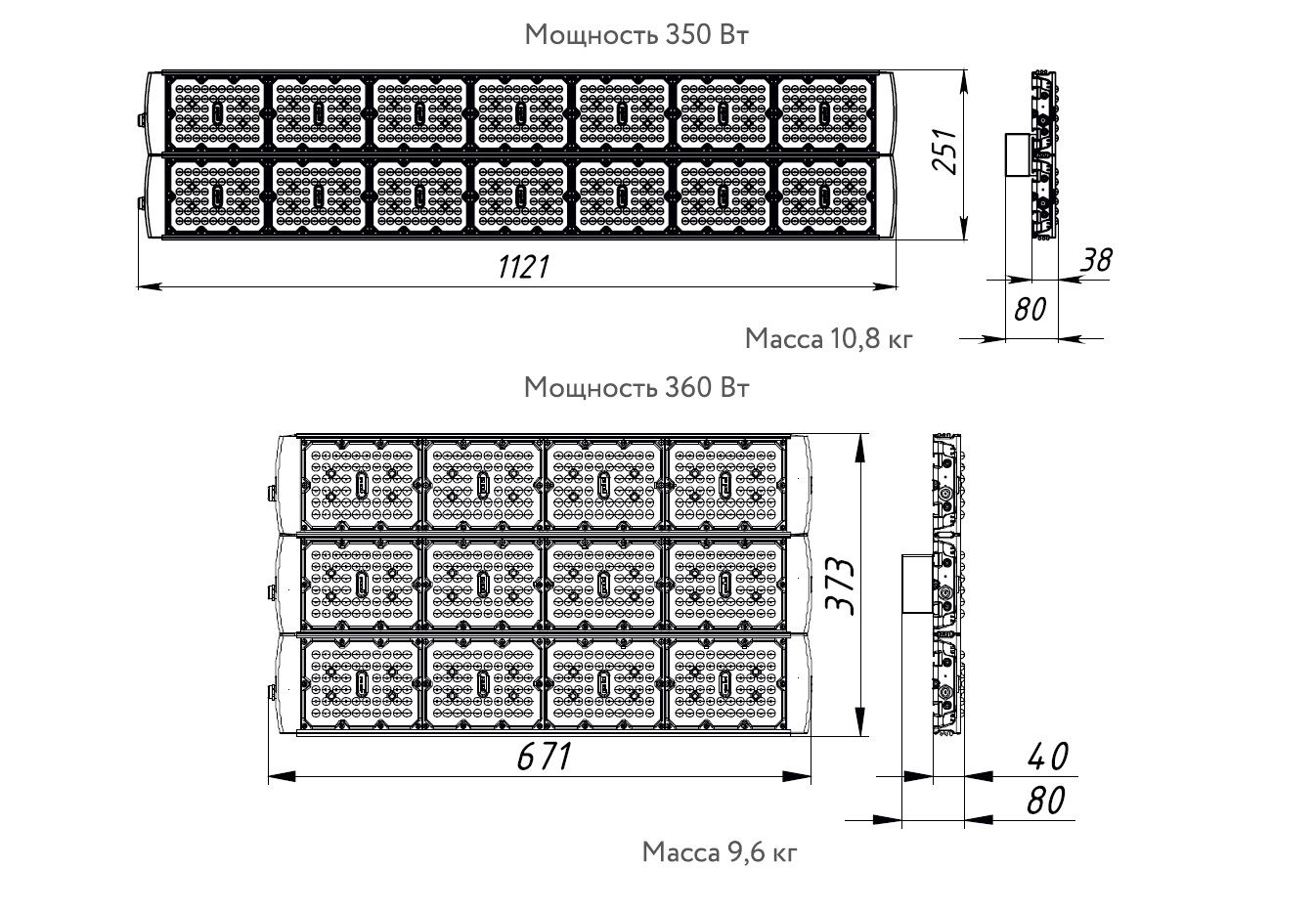

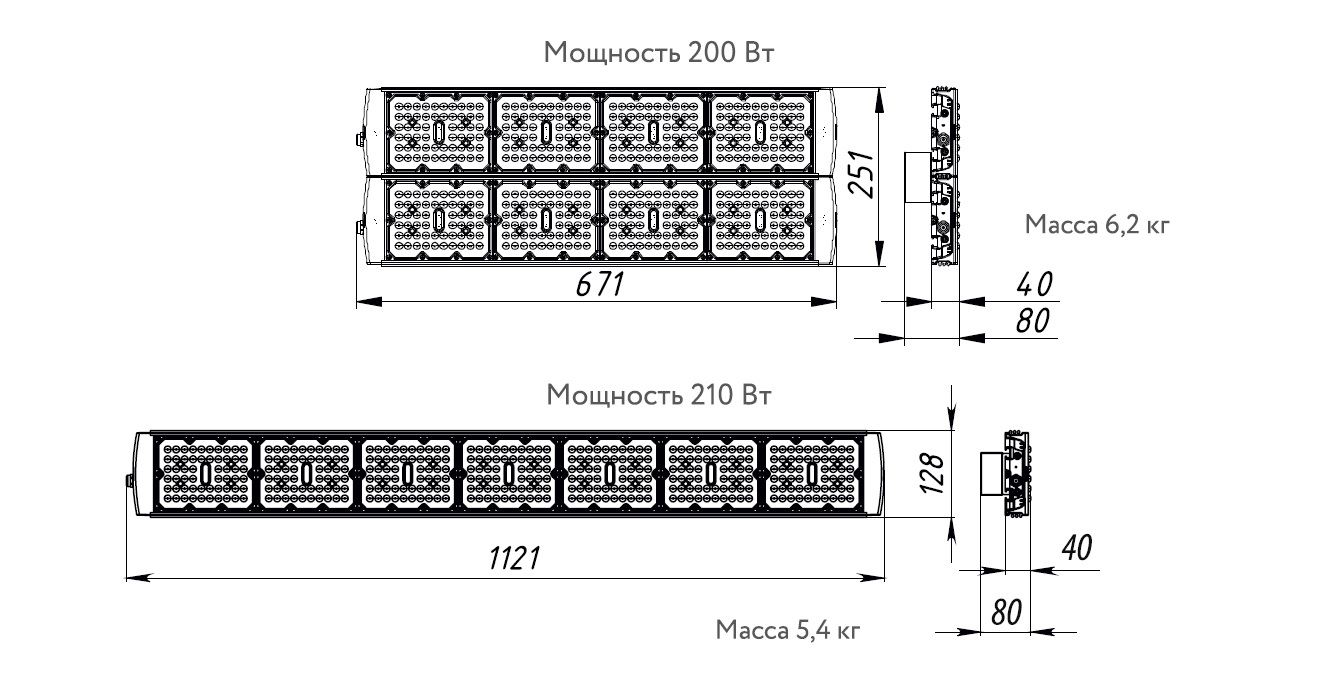

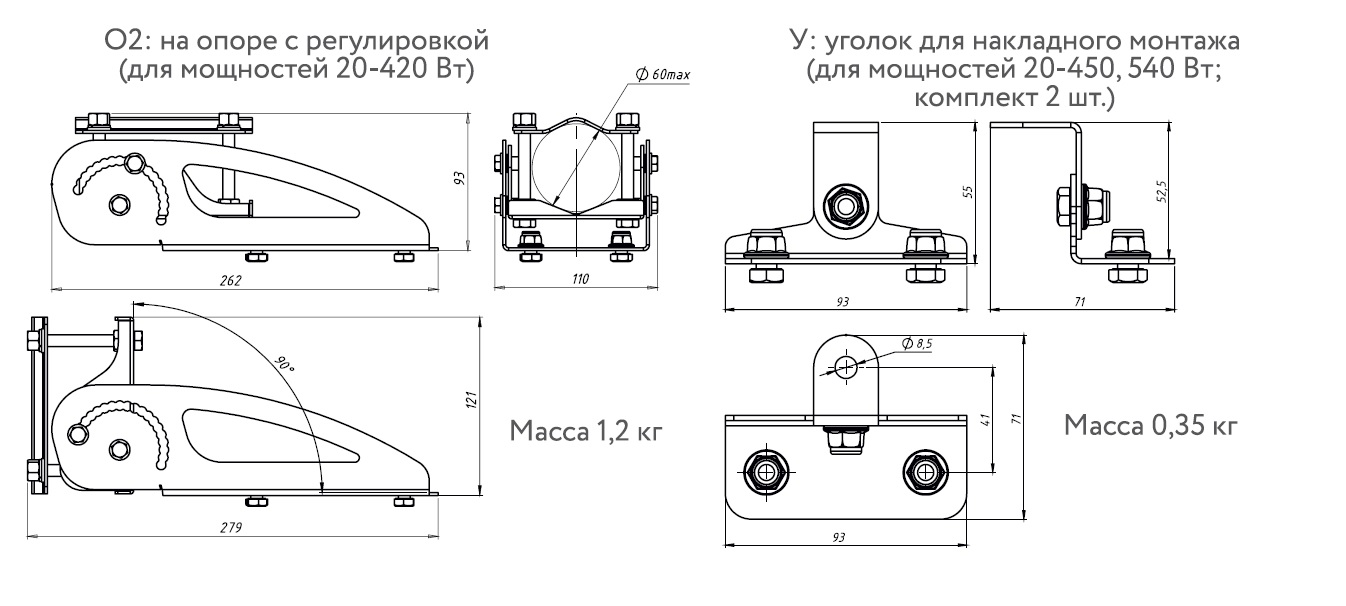

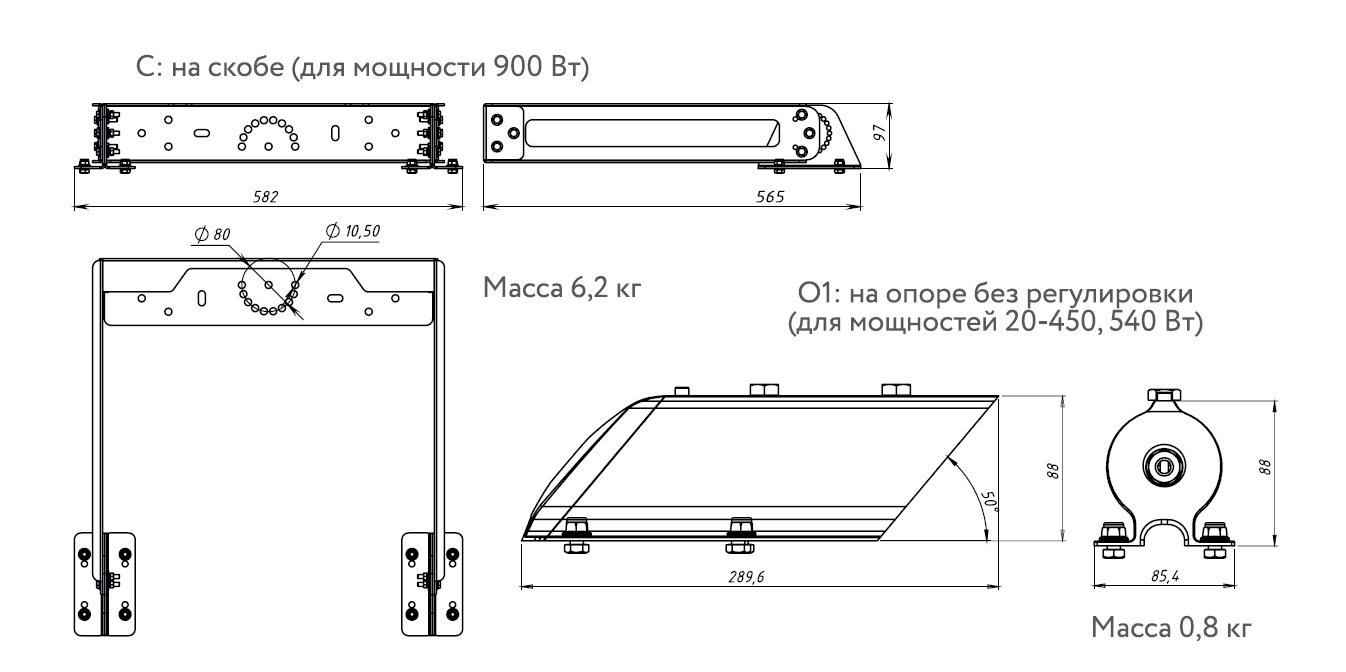

Габаритные, монтажные и установочные размеры

Стандартный комплект поставки

Светильник поставляется в комплекте со светодиодными источниками света, выбранным типом крепления и 3-х проводным медным многожильным кабелем наружного исполнения 3х0,75 мм².

Скачать документацию

ВЭЛАН-02 светильники светодиодные. IES-файлы.
