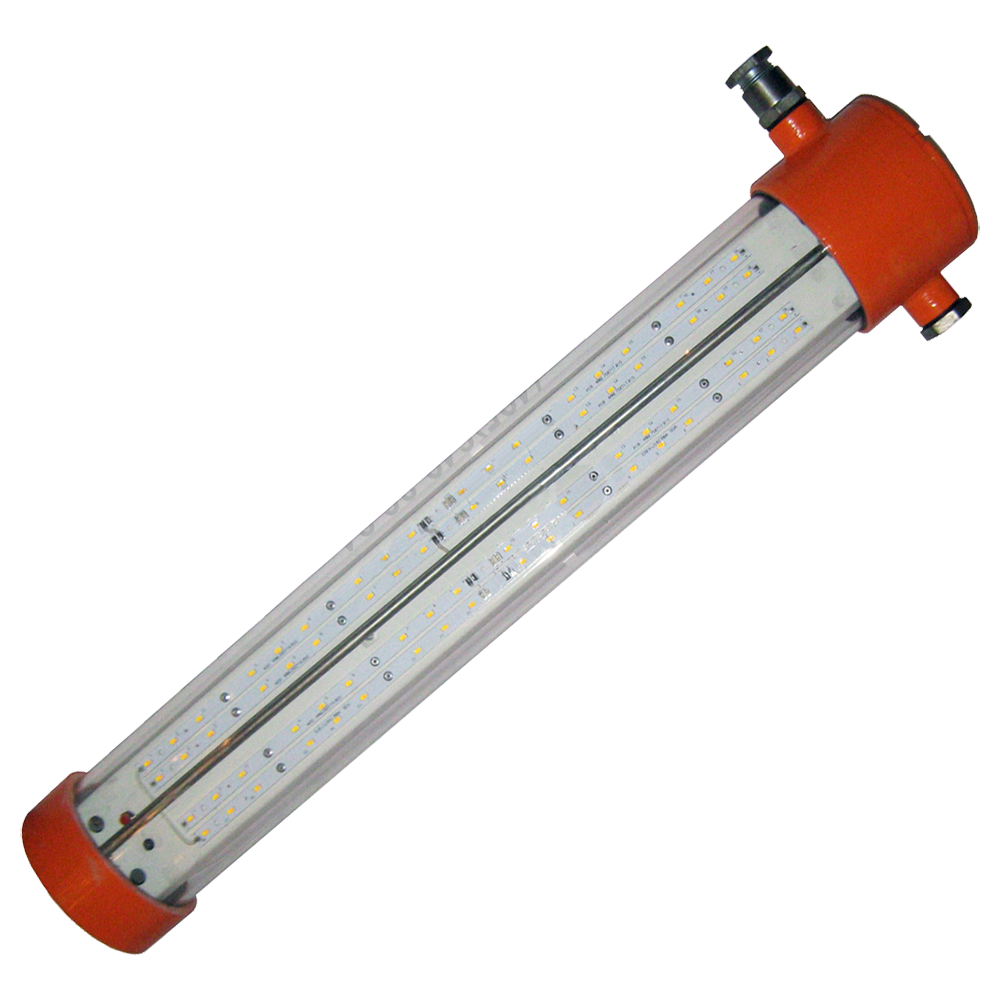

ЛПП50-СДМ светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 36 Вт, 72 Вт

Тип источника света: Матрица светодиодная

Световой поток: 4000 лм, 8000 лм

Цена (без учета НДС): По запросу руб.

Описание

Светильники взрывозащищенные светодиодные ЛПП50-СДЛ устанавливаются во внутренних помещениях в качестве осветительных приборов. Область применения - взрывоопасные по газу и пыли зоны в соответствии с маркировкой взрывозащиты:

  • ЛПП50-36 СДМ: 1ExdIICT6 Gb.
  • ЛПП50-72 СДМ: 1ExdIIB+H2T6 Gb X.

Приборы актуальны на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Конструкция светильников ЛПП50-СДМ соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава и покрашены порошковой краской. Соединение корпуса и крышки резьбовое. Светопропускающая защитная труба из ударопрочного стекла для ЛПП50-36 СДМ и ударопрочного поликарбоната для ЛПП50-72 СДМ герметично установлена в корпусные детали при помощи герметика. Аппаратура управления встроенная.

Взрывозащищенные светильники ЛПП50-СДМ выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.

  • Индекс цветопередачи: не менее 80 Ra.
  • Коэффициент пульсаций: не более 1%.
  • Температура окружающей среды: -40...+50°С.

Технические характеристики

Цветовая температура 4000К (по заказу 2700К÷6000К)
Угол излучения 120°
Коэффициент мощности 0,98
Коэффициент полезного действия 90%
Материалы изготовления Алюминиевый сплав, ударопрочное стекло, ударопрочный поликарбонат
Электроподключение Прямое подключение к клеммам колодки внутри вводной коробки
Диаметр подводимого кабеля 7...16 мм
Сечение подсоединяемых жил 2,5 мм2
Ресурс 50000 час.
Маркировка взрывозащиты 1ExdIIBT6, 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Исполнение по степени защиты IP65
Габаритные размеры ЛПП50-36 СДМ: 730х190 мм
ЛПП50-72 СДМ: 1340х190 мм
Вес ЛПП50-36 СДМ: 4,95 кг
ЛПП50-72 СДМ: 6,95 кг

Структура обозначения, пример заказа

ЛПП
50-СДМ
36

Мощность лампы (36 или 72 Вт)

Номер серии

Обозначение модели

Варианты исполнений



Обозначение

Источник света

Габариты
не более, мм

Масса
не более, кг

Аналог светильника**
с лампами ЛБ, Вт

Напряжение, В

Мощность, Вт

ЛПП50-36 СДМ

220;240

36

730х190

4,95

4х18

ЛПП50-72 СДМ

220;240

72

1340х190

6,95

4х36

*Возможно изготовление светильников с СДМ (светодиодным модулем) меньшей мощности.
**При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛБ составляет в среднем 0,65, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 25% меньше светового потока ЛБ.

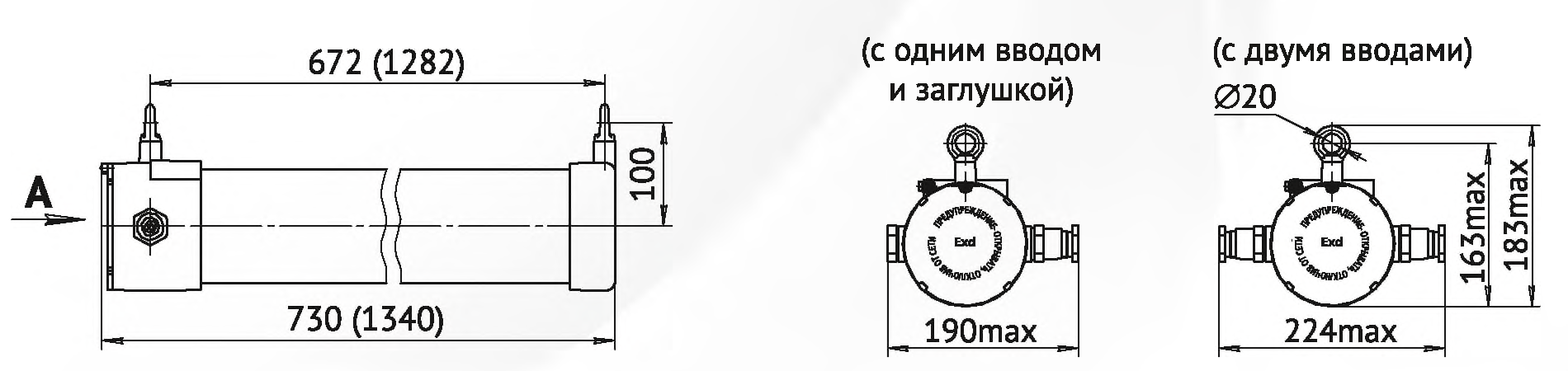

Габаритные и присоединительные размеры светильников ЛПП50-СДМ

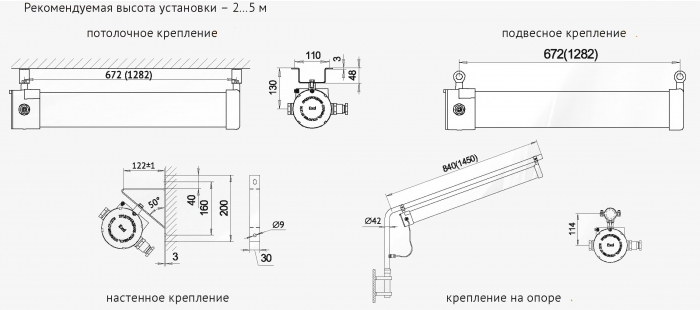

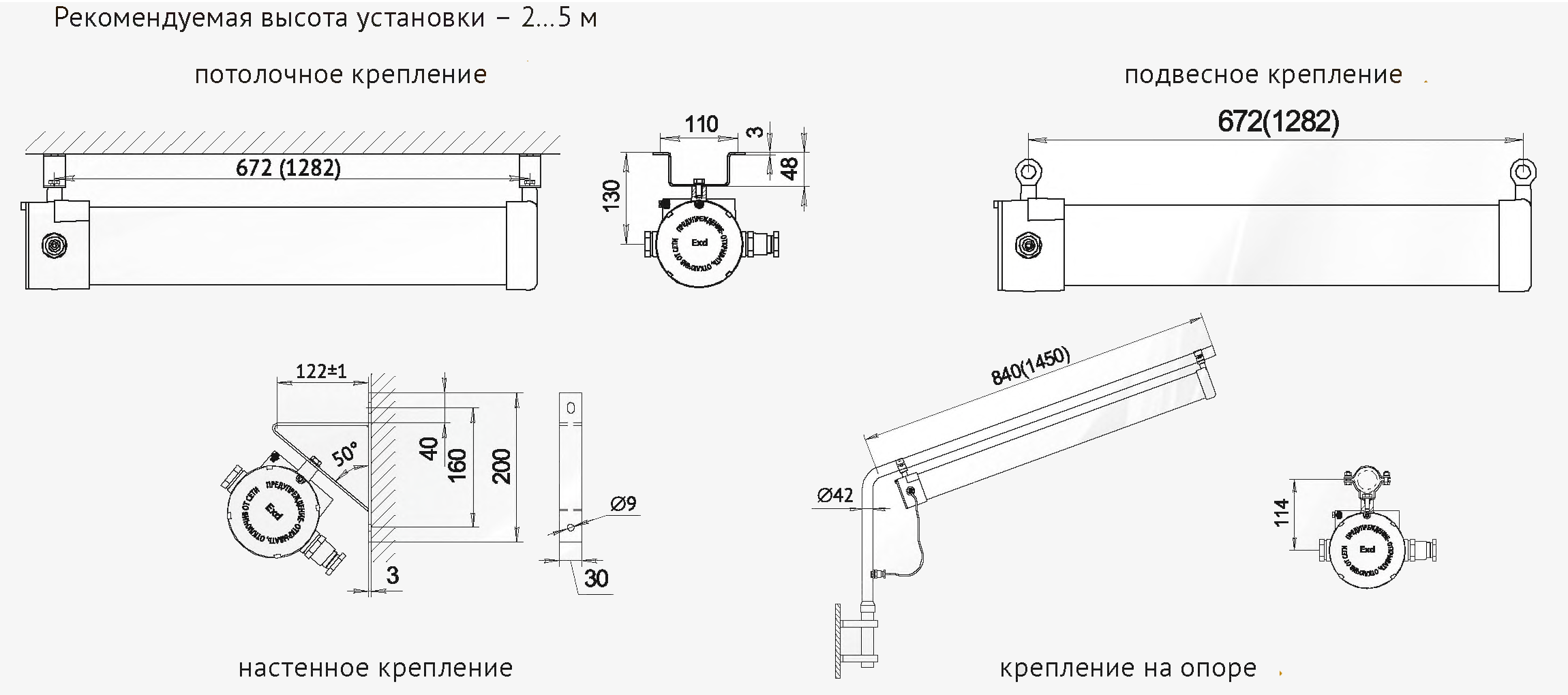

Варианты установки

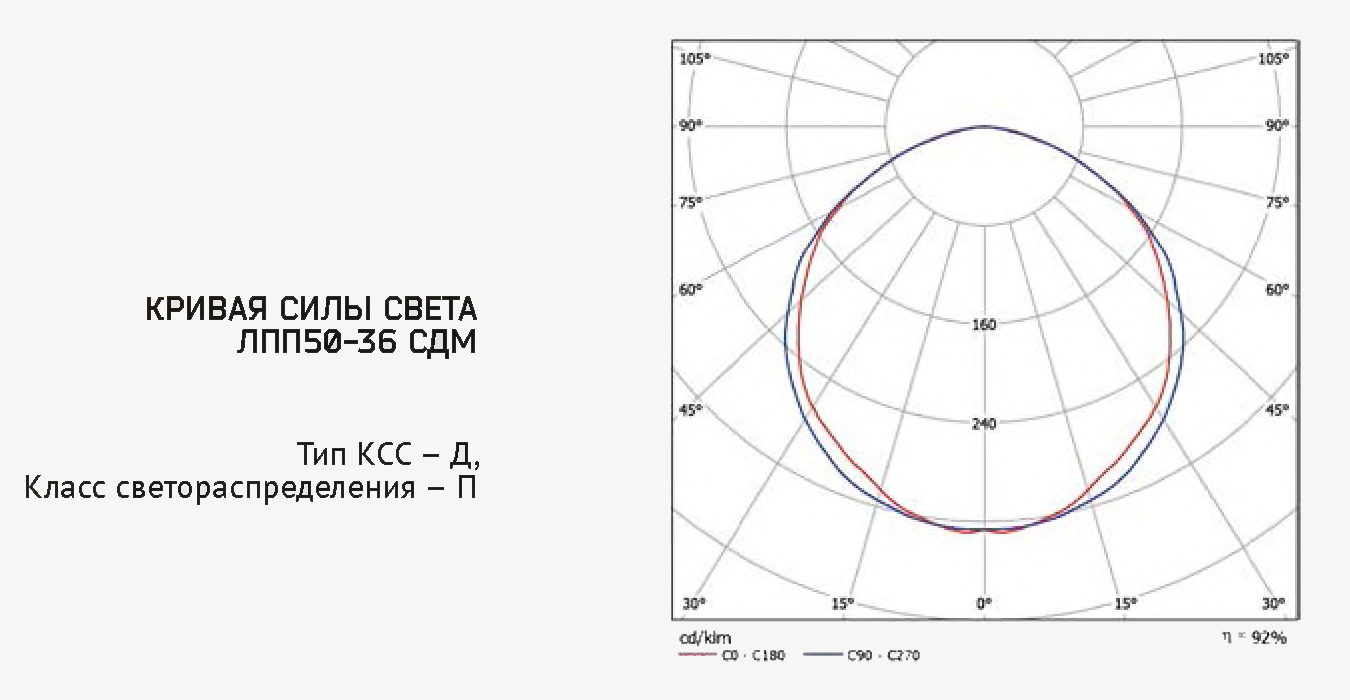

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ЛПП50-СДМ - 1 шт.
  • Кабельный ввод - 1 шт.
  • Пробка-заглушка - 1 шт.
  • Рым-болт - 2 шт.

Дополнительная комплектация, опции

  • Кронштейн настенный.
  • Кронштейн на трубу.
  • Скоба настенно-потолочная.
  • Дополнительный кабельный ввод.
