Плафон-ВС светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 24 В, ≈ 36 В, ≈ 220 В

Потребляемая мощность: 8 Вт, 15 Вт, 20 Вт

Тип источника света: Матрица светодиодная

Световой поток: 700 лм, 800 лм, 1400 лм, 1550 лм, 1900 лм, 2100 лм

Цена (без учета НДС): По запросу руб.

Описание

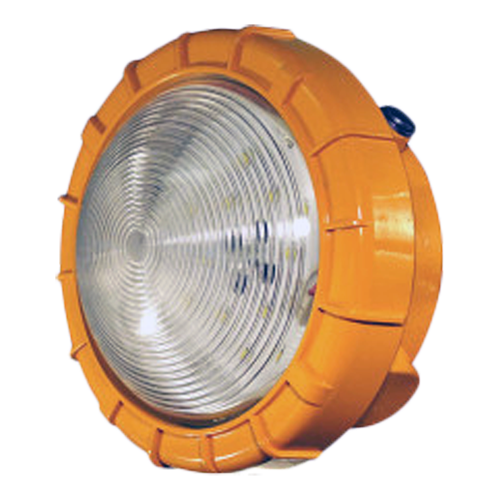

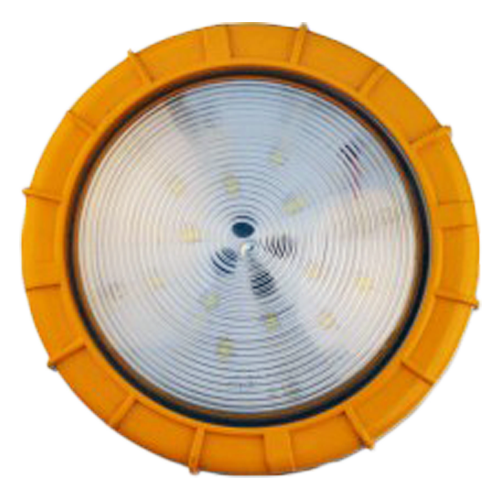

Светильники серии Плафон-ВС представляют собой низкопрофильные малогабаритные осветительные устройства взрывозащищенного исполнения. Предназначены для освещения открытых площадок и небольших помещений, в том числе во взрывоопасных зонах классов 1 и 2, например, тоннелей, модульных зданий и узлов, спецсооружений, судов и контейнеров.

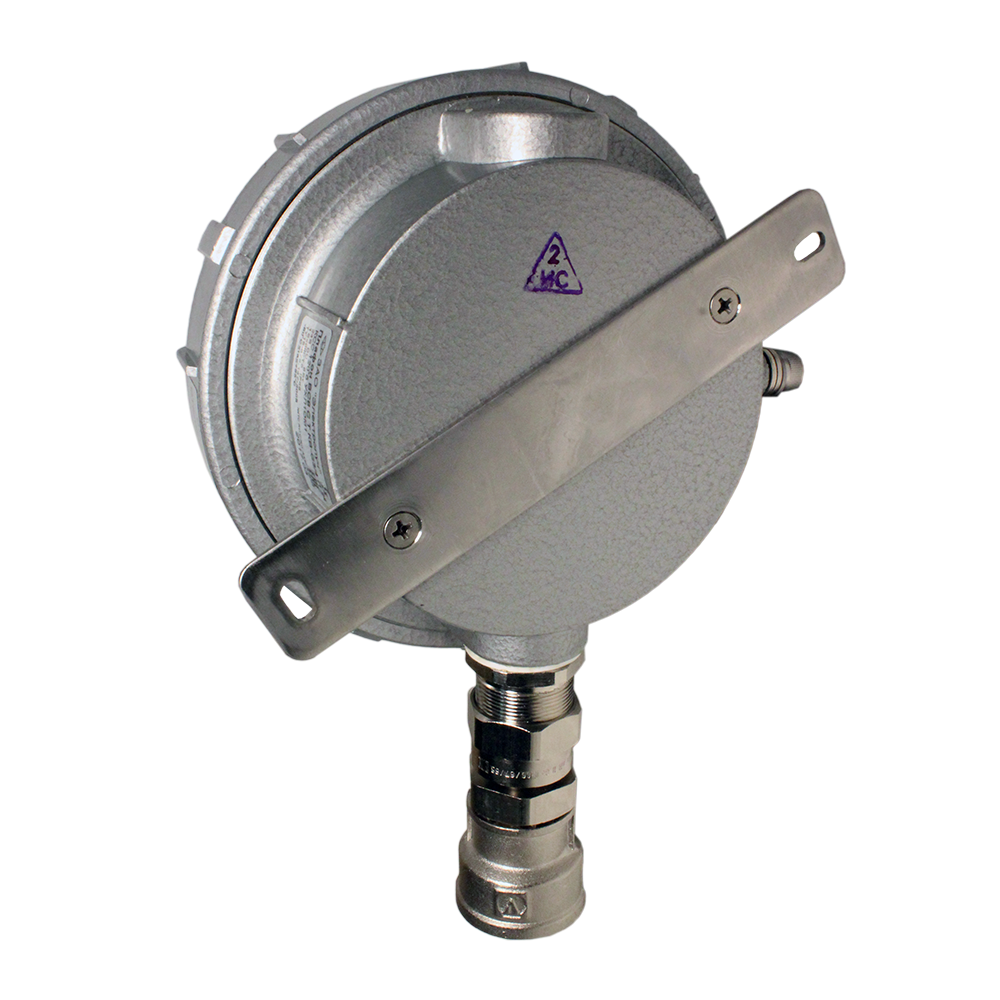

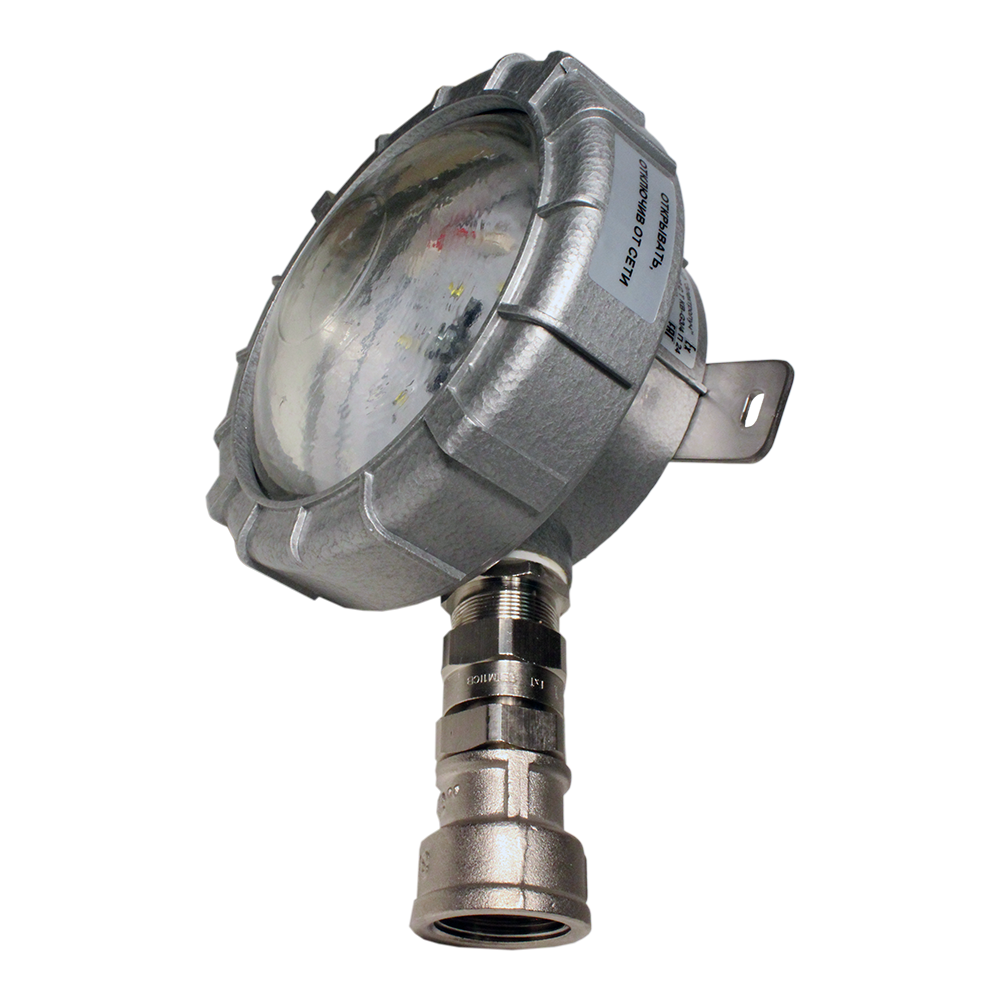

Плафон-ВС выпускаются с различными вариантами креплений: на потолок или стену при помощи планки (П) или поворотной скобы (ПС). Рассеиватель устройства может быть выполнен из поликарбоната, боросиликатного стекла или боросиликатного стекла с сеткой. Эти и другие особенности Плафон-ВС определяют при заказе (см. таблицу "Структура обозначения").

Конструкция Плафон-ВС

Осветительные приборы Плафон-ВС конструктивно состоят из:

  • Корпуса.
  • Крышки.
  • Рассеивателя (в зависимости от исполнения поликарбонат или боросиликатное стекло).

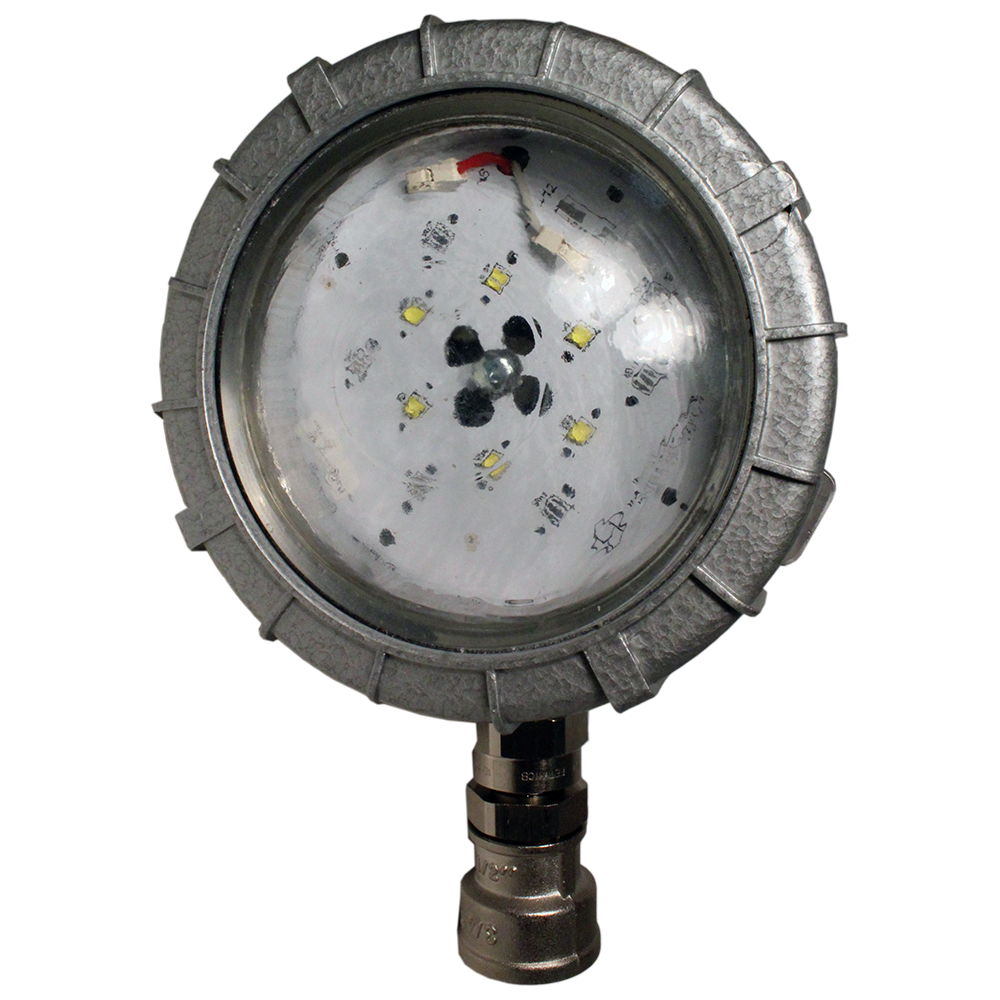

  • Светодиодного блока.

Блок светодиодный устанавливается в корпус, рассеиватель вмонтирован в кольцо на герметик, соединение герметизированное взрывонепроницаемое. Крышка соединяется с корпусом по резьбовому лабиринту М127x1,5. На корпусе имеется прямой кабельный ввод. В светильниках «транзит» устанавливается два кабельных ввода.

Таблица диапазонов обжимаемого кабеля, мм

Тип прокладки кабеля

Диапазон обжимаемого кабеля

20S16

20S

20

Открытый монтаж (О)

Ø3,1 -8,6

Ø6,1-11,7

Ø6,5-13,9

Бронированный кабель (Б)

Ø6,1-13,2
(вн. Ø 3,1-8,6)

Ø9,5-15,9
 (вн. Ø6,1-11,7)

Ø12,5-20,9
 (вн. Ø 6,5-13,9)

В металлорукаве (МР10)

Ø3,1-8,6

-

-

В металлорукаве (МР12)

Ø3,1-8,1

-

-

В металлорукаве (МР15)

-

Ø6,1-11,7

Ø6,5-13,0

В металлорукаве (МР20)

-

-

Ø6,5-13,9

В трубе М20х1,5 (Т20)

Ø3,1-8,6

Ø6,1-11,7

Ø6,5-13,9

В трубе G½ (Т1)

Ø3,1-8,6

Ø6,1-11,7

Ø6,5-13,9

Габаритные размеры Плафон-ВС

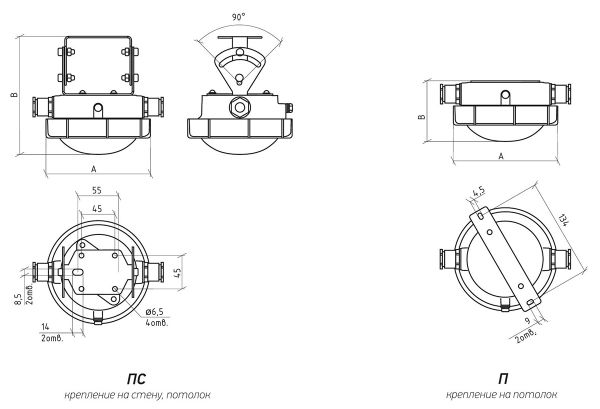

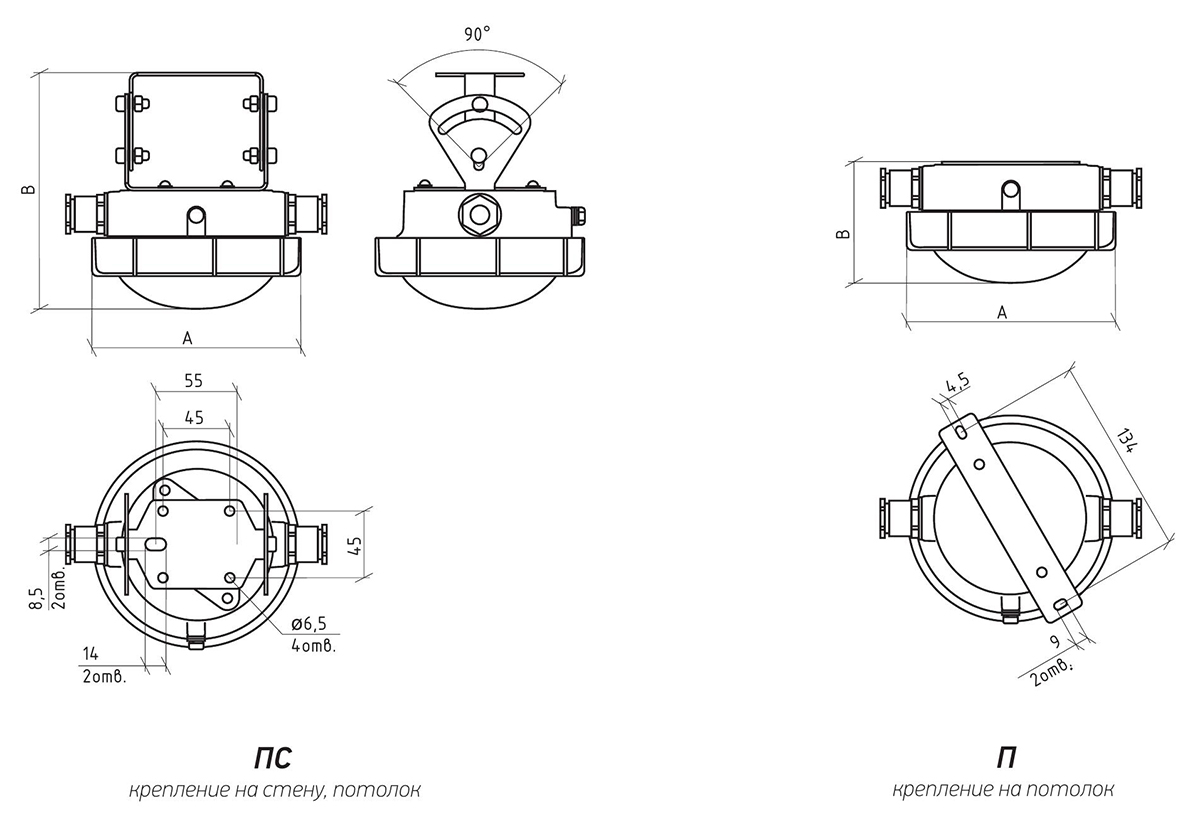

Габаритный чертеж светильников Плафон-ВС

Модель

Световой поток, лм

Номинальная
мощность,
Вт

Потребляемый
ток,
А

Температура
эксплуатации

Размеры без
кабельных вводов, мм

Масса, кг

поликарбонат
П16

боросиликатное
стекло С05/СС5

+45°С

+55°С

Температурный класс

А

В

Плафон-ВС-8-П

700

800

8

0,037

Т5

Т5

145

85

1,2

Плафон-ВС-15-П

1400

1550

15

0,071

Т5

Т5

145

85

1,2

Плафон-ВС-20-П

1900

2100

20

0,095

Т5

Т4

145

85

1,2

Плафон-ВС-8-ПС

700

800

8

0,037

Т5

Т5

145

160

1,5

Плафон-ВС-15-ПС

1400

1550

15

0,071

Т5

Т5

145

160

1,5

Плафон-ВС-20-ПС

1900

2100

20

0,095

Т5

Т4

145

160

1,5

Технические характеристики

Пульсации светового потока Не более 5%
Цветовая температура 5000 К
Коэффициент мощности 0,98
Коэффициент полезного действия 95%
Материалы изготовления Алюминиевый сплав (корпус), боросиликатное стекло или поликарбонат (рассеиватель)
Способ крепления или установки На универсальной скобе или на планке
Электроподключение L, N, PE сечением провода до 2,5 мм2
Маркировка взрывозащиты 1ExdIICT5
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) ОМ1, УХЛ1
Исполнение по степени защиты IP67
Вес 1,2 кг (Плафон ВС-П); 1,5 кг (Плафон ВС-ПС)

Структура обозначения, пример заказа

Плафон-ВС
20
П
П-16
ПВ
220
20S
МР15
/Опции

см. раздел "Дополнительная комплектация, опции"

Тип кабельного ввода:
О-открытый монтаж
Б-бронированный кабель
МР10-в металлорукаве 10
МР12-в металлорукаве 12
МР15-в металлорукаве 15
МР20-в металлорукаве 20
ТР20-в трубе М20х1,5
Т1-в трубе G½

Диапазон обжимаемого кабеля: 20S - Ø6,1-11,7 мм

Входное напряжение:
220 - 220 В AC, 50/60 Гц;
036 - 36 В AC;
024 - 24 В DC;
012 - 12 В DC

Тип ввода кабеля:
ПВ - тупиковый, 1 кабельный ввод;
ТР - транзитный, 2 кабельных ввод

Рассеиватель:
П16 - поликарбонат;
С05 - боросиликатное стекло;
СС5 - боросиликатное стекло с сеткой

Тип крепления:
П - планка;
ПС - поворотная скоба

Мощность светильника:
8 - 8 Вт;
15 - 15 Вт;
20 - 20 Вт

Наименование модели

Стандартный комплект поставки

  • Светильник взрывозащищенный светодиодный Плафон-ВС.
  • Техническая документация.

Дополнительная комплектация, опции

ОПЦИЯ1 / ВТОРИЧНАЯ ОПТИКА

Код заказа

Параметры

Г060

Глубокая диаграмма светораспределения, кривая силы света 60°

Г040

Глубокая диаграмма светораспределения, кривая силы света 40°

К025

Концентрированная диаграмма светораспределения, кривая силы света 25°

К017

Концентрированная диаграмма светораспределения, кривая силы света 17°

ОПЦИЯ2 / ЦВЕТОВАЯ ТЕМПЕРАТУРА СВЕЧЕНИЯ

Код заказа

Параметры

Не указывается

Коррелированная цветовая температура 5000 К (базовое исполнение)

6800К

Коррелированная цветовая температура 6800 К

6500К

Коррелированная цветовая температура 6500 К

4000К

Коррелированная цветовая температура 4000 К

3500К

Коррелированная цветовая температура 3500 К

3000К

Коррелированная цветовая температура 3000 К

2700К

Коррелированная цветовая температура 2700 К

Скачать документацию

Плафон-ВС светильники взрывозащищенные светодиодные. Инструкция по монтажу.

Плафон-ВС 8 Вт светильники взрывозащищенные светодиодные. IES-файлы.

Плафон-ВС 15 Вт светильники взрывозащищенные светодиодные. IES-файлы.

Плафон-ВС 20 Вт светильники взрывозащищенные светодиодные. IES-файлы.
