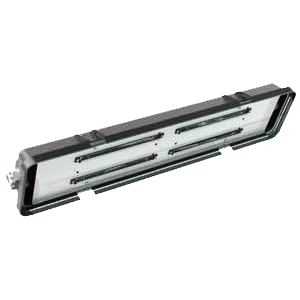

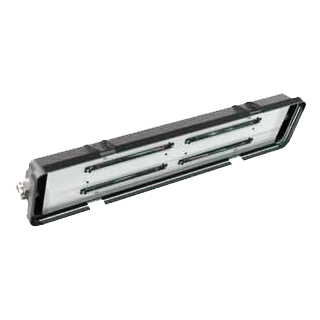

СГЛ01 светильники взрывозащищенные светодиодные линейные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...36 В, ≈ 110...250 В, ≈ 175...265 В

Потребляемая мощность: 18,5 Вт, 37 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2480 лм, 4960 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные линейные светильники СГЛ01 применяются на промышленных предприятиях и объектах с возможным присутствием взрывоопасных сред.

Светильники СГЛ01 подходят для установки во взрывоопасных зонах помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты ГОСТ 30852.13-2002 (МЭК 60079-14:1996).

Особенности взрывозащищенных светильников СГЛ01:

  • Корпус выполнен из ударопрочного антистатического полиэстера, армированного длинными волокнами стекловолокна. Это обеспечивает светильнику СГЛ01 ударопрочность и стойкость к химическому воздействию агрессивных рабочих сред.
  • Колпак светильника СГЛ01 выполнен из прозрачного поликарбоната, не содержащего самовоспламеняющихся веществ и устойчивого к ультрафиолетовому излучению.
  • Для удобства и экономии времени на замену ламп светопрозрачная панель взрывозащищенного светильника закреплена замками-защелками.
  • СГЛ01 имеют проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника до 6 мм2 (с кабельным наконечником) и дополнительно комплектуются кабельными вводами.
  • СГЛ01 в комплекте с ИБП (по заказу) может работать в аварийном режиме в течении 1 – 1,5 часов.
  • Возможно изготовление взрывозащищенных светильников СГЛ01 для работы в условиях повышенной температуры (исполнение ТЕРМО).
  • Доступны различные варианты крепления – потолочное, крепление на трубу, подвесное крепление рым-болт, настенное крепление 45°.

Технические характеристики

Пульсации светового потока Не более 1%
Тип кривой силы света Д - Косинусная
Угол излучения 90°; 20° (только для СГУ02-4960С)
Коэффициент мощности До 0,95
Материалы изготовления Ударопрочный антистатический полиэстер, армированный длинными волокнами стекловолокна
Способ крепления или установки Потолочное крепление (П), крепление на трубу (Т), подвесное крепление рым-болт (Р), настенное крепление 45° (С45)
Электроподключение Прямое подключение через кабельный или трубный ввод
Сечение подсоединяемых жил До 6 мм2
Маркировка взрывозащиты 1ExembsIICT4, 1ExembsIICT5, 2ExnAIICT4, 2ExnAIICT5, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

СГЛ01
2480
С
220AC
2КНВ2МНK/Р
/ТЕРМО

Опции, аксессуары и исполнения

Количество и типоразмер кабельных вводов

Шифр типа крепления (П - потолочное крепление, Т - крепление на трубу, Р - подвесное крепление рым-болт, С45 - настенное крепление 45°

Шифр напряжения питания (для СГЛ01-2480С - 24DC для напряжения =10...36 В или 220AC для напряжения ~110...250 В)

Тип лампы (С - светодиодная матрица)

Шифр светового потока (2480 лм, 4960 лм)

Обозначение модели

Варианты исполнений

Модель

Максимальный
световой поток
источника света, лм

Мощность, Вт

Температурный
класс

Напряжение, В

Размер, мм

Масса, кг

А

В

С

М

СГЛ01-2480С

2480

18,5

Т5

=10-36,
~220

700

120

170

548

3,5

СГЛ01-4960С

4960

37

Т5

~220

1335

120

170

800

5,2

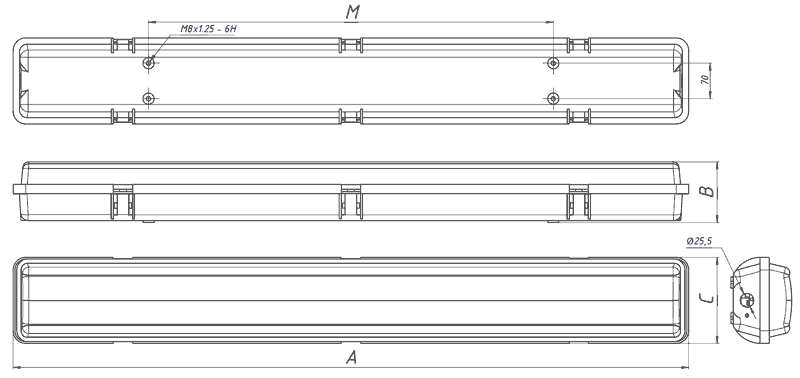

Габаритные и присоединительные размеры светильников СГЛ01



Фотометрические кривые КД/1000 лм

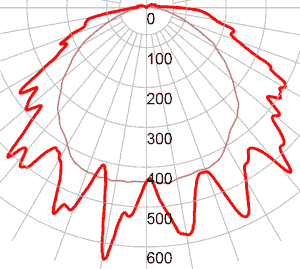

СГЛ01-2480С
(тип Д-косинусная)

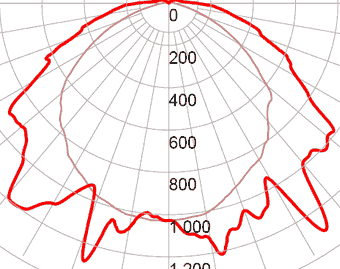

СГЛ01-4960С
(тип Д-косинусная)

Стандартный комплект поставки

  • Взрывозащищенный светильник СГЛ01.
  • Паспорт.

Дополнительная комплектация, опции

Опции и исполнения

Маркировка

Класс защиты человека от поражения электрическим током II

/КЗЧ2

Взрывозащищенный источник бесперебойного питания (x - емкость АКБ)

/ИБПх

Исполнение для высоких температур

/ТЕРМО

Морское исполнение

/МОРЕ

Невзрывозащищенное исполнение

/ПРОМ

Воздействие сейсмического удара

/ВСУх

Сейсмостойкое исполнение

/МШК-64

Климатическое исполнение

по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5

Примечание: Опция /ВСУх доступна для светильника СГЛ01-4960С/Т.



Аксессуары и запасные детали

Маркировка

Рым-болт

Оцинкованная сталь

Скоба крепления

Оцинкованная сталь

Скоба крепления /С45

Оцинкованная сталь

Скоба крепления на трубу

Оцинкованная сталь
