СГВ светильники головные взрывозащищеные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Головные

Напряжение питания: = 3,7 В

Потребляемая мощность: 1,5 Вт

Тип источника света: Матрица светодиодная

Световой поток: 22 лм, 60 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Осветительные приборы СГВ-2, СГВ-2.1 предназначены для местного освещения в качестве светового прибора индивидуального пользования, носимого персоналом во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты.

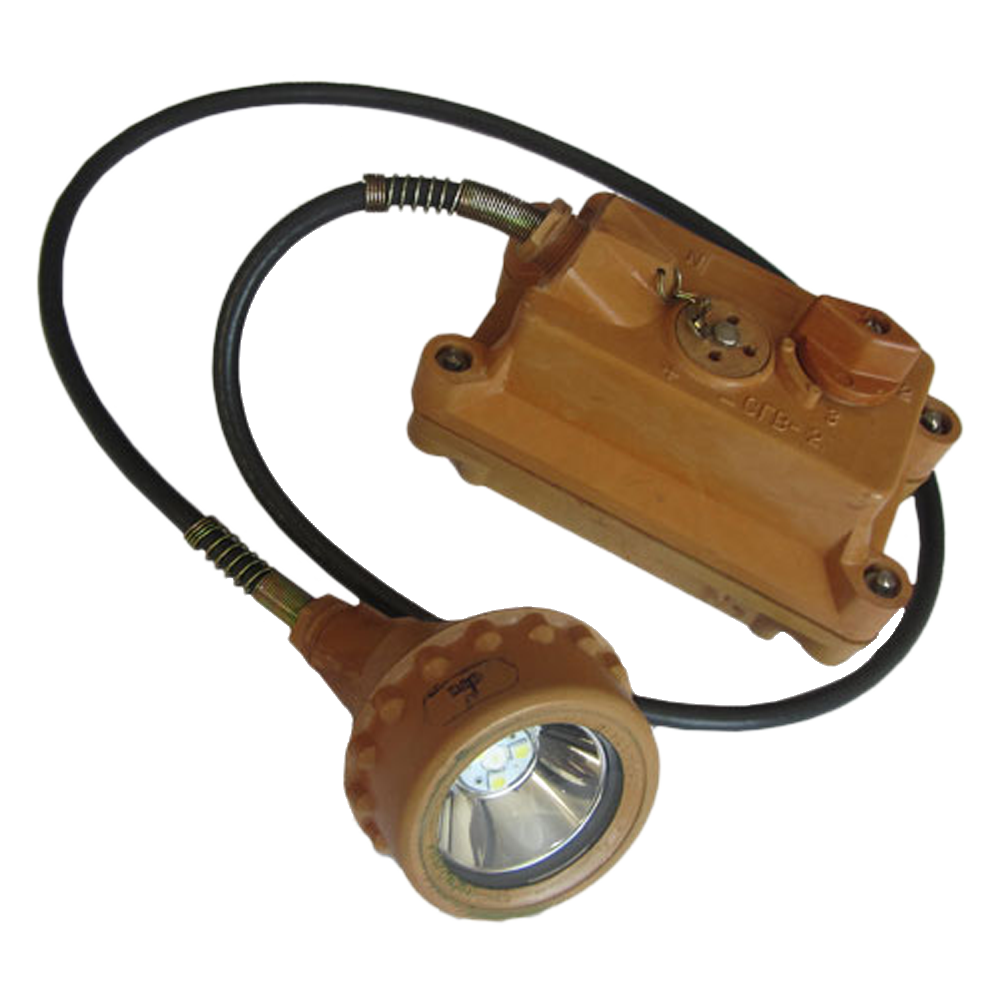

Конструктивно головные светильники СГВ состоят из корпуса с блоком аккумуляторной батареи и фары, соединенных между
собой гибким шнуром.

Особенности:

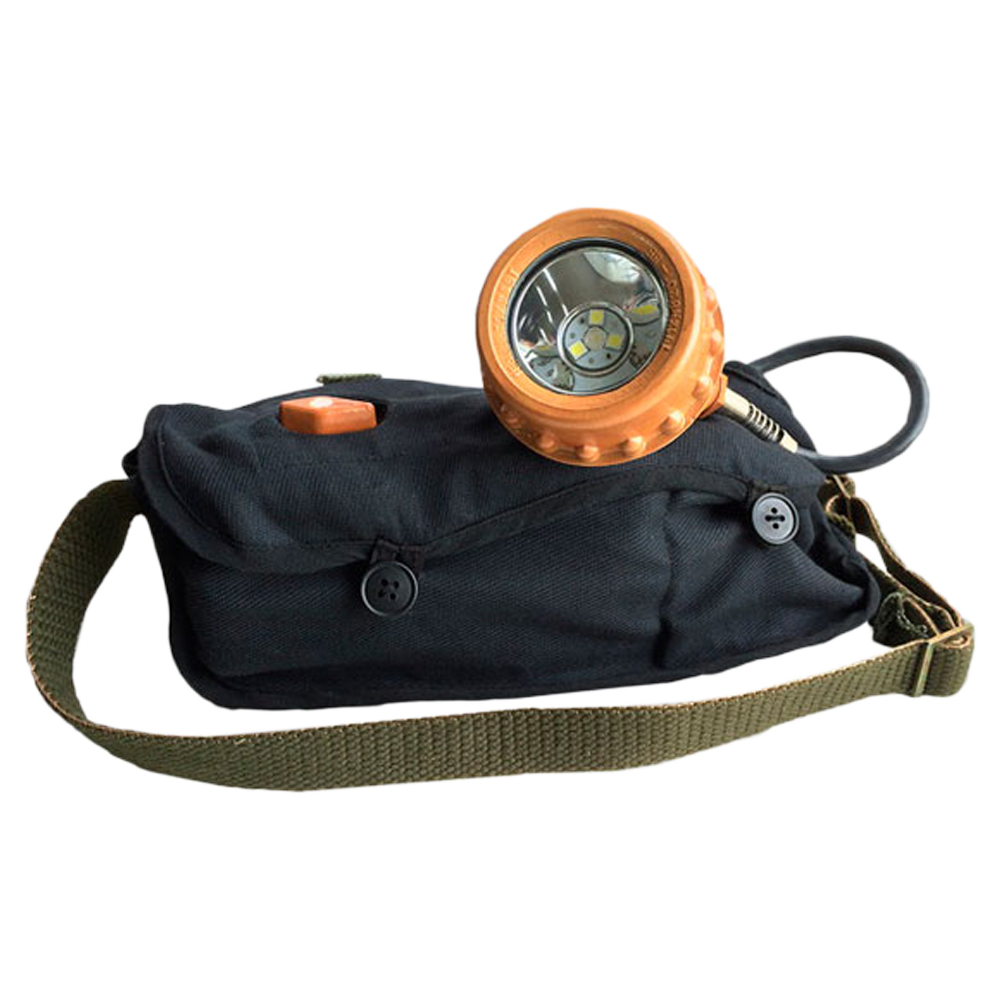

Для предупреждения возможности возникновения электрических разрядов корпус аккумуляторной батареи на весь период эксплуатации должен находиться в сумке из хлопчатобумажной ткани, имеющей отделения для блока аккумуляторной батареи, фары и принадлежностей, а также петли для закрепления на поясном ремне и плечевой ремень.
Крепление фары на голову или головной убор осуществляется при помощи лямок головных.
Корпусные детали выполнены из ударопрочного пластика. Светопропускающий элемент - из высокопрочного поликарбоната, толщиной 3 мм.
Пылевлагозащита обеспечивается за счет применения резинового уплотнителя.
Включение/выключение светильника и выбор режима его работы (для СГВ-2 - основной или аварийный, для СГВ-2.1 - основной, аварийный и малый) осуществляется переключателем, расположенным на крышке блока аккумуляторных батарей.
Зарядный узел расположен на крышке корпуса блока аккумуляторной батареи.

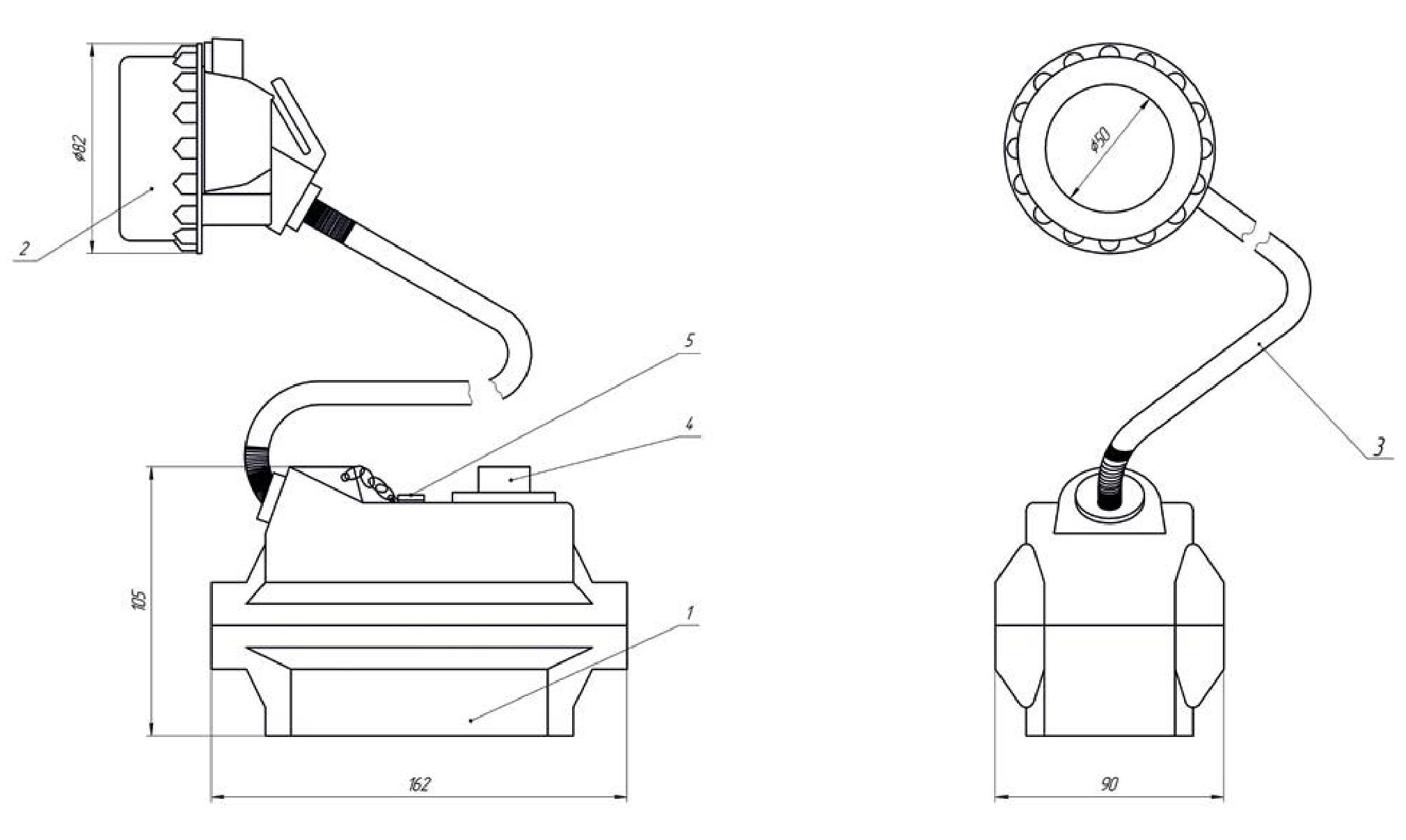

Габаритный чертеж

1 - корпус; 2 - фара; 3 - шнур; 4 - переключатель; 5 - узел крепления фары;
6 - гнездо для подключения к зарядному устройств

Технические характеристики

Сила света	2400 кд
Угол излучения	30°
Коэффициент полезного действия	80%
Материалы изготовления	Ударопрочный пластик (корпус), высокопрочный поликарбонат (светопропускающий элемент)
Продолжительность непрерывной автономной работы	10 ч (рабочий режим), 20 ч (аварийный)
Маркировка взрывозащиты	0ExiaIICT6
Класс защиты от поражения электрическим током	III
Климатическое исполнение (диапазон рабочих температур)	ОМ1.1, У1.1
Исполнение по степени защиты	IP54
Габаритные размеры	162х90х105 мм (корпус), Ø85х85 мм (фара)
Вес	1,5 кг

Структура обозначения, пример заказа

СГВ

2.1

У1.1

Климатическое исполнение и категория размещения по ГОСТ 15150: У1.1, ОМ1.1

Модификация: 2 - отсутствует режим малого освещения, 2.1 - имеется режим малого освещения

Наименование модели

Варианты исполнений

Наименование ОП		СГВ-2	СГВ-2.1
Источник света	рабочий режим	светодиод светодиод -	светодиод светодиод светодиод
	аварийный режим
	малый режим
Световой поток, лм	рабочий режим аварийный режим	60 22
Сила света максимальная, кд		2400
Угол распределения света, град	рабочий режим аварийный режим	30
Источник питания	тип	Li-Po 6,6 3,7
	емкость, А*ч напряжение, В
Продолжительность непрерывной работы, ч	рабочий режим аварийный режим	10 20
Масса, кг		1,5
Габаритные размеры, мм	фара (Ø*H) источник питания (LхBхH)	Ø85х85 162х90х105
Срок службы, мес.		60
Гарантийный срок, мес		24
Отличительные особенности		-	режим малого света
Зарядные устройства, рекомендованные к применению		БЗТ-02, БЗТ-1-02, ИЗУ

Стандартный комплект поставки

Светильник головной взрывозащищеный СГВ.
Сумка.
Лямка головная.
Ключ специальный.
Паспорт.
Паспорт батареи аккумулятора.

Дополнительная комплектация, опции

Вилка штепсельного разъёма – 1 шт. (по заказу потребителя).
Дополнительное оснащение антиабразивным светопропускающим элементом, толщиной 3 мм.
