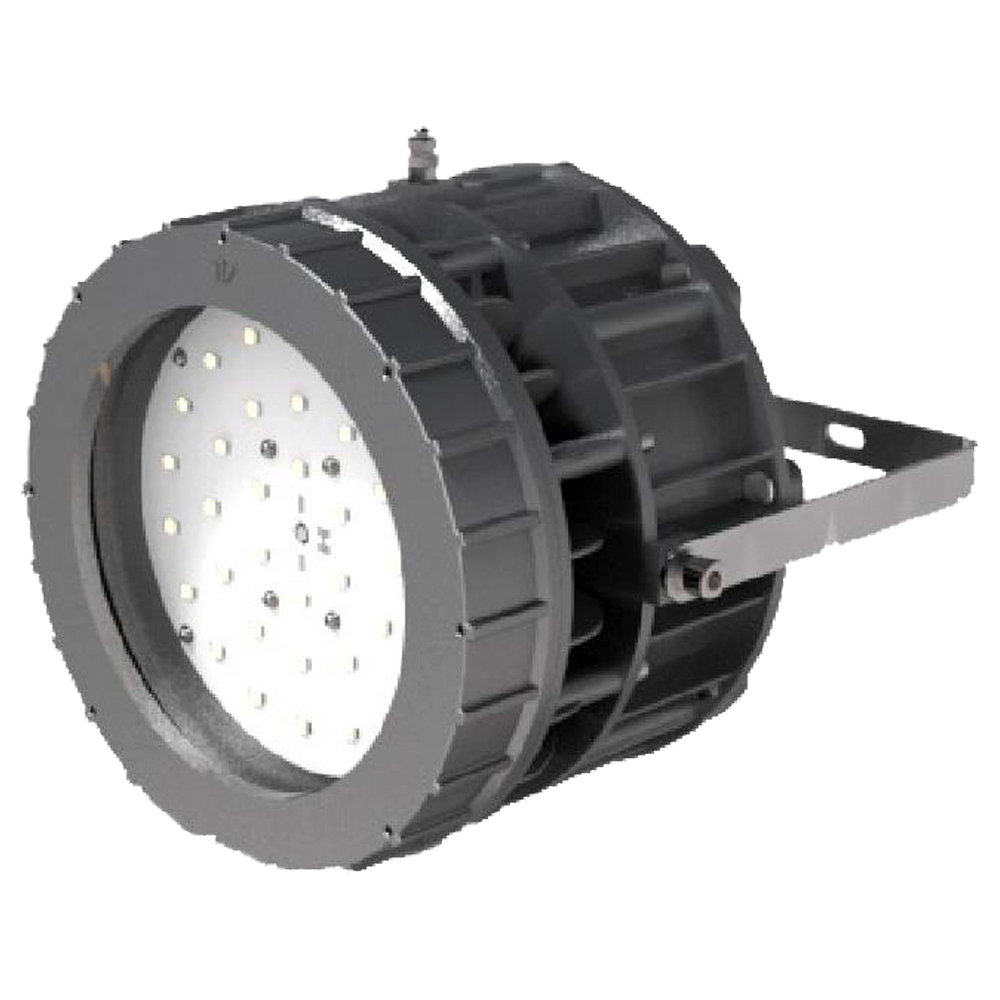

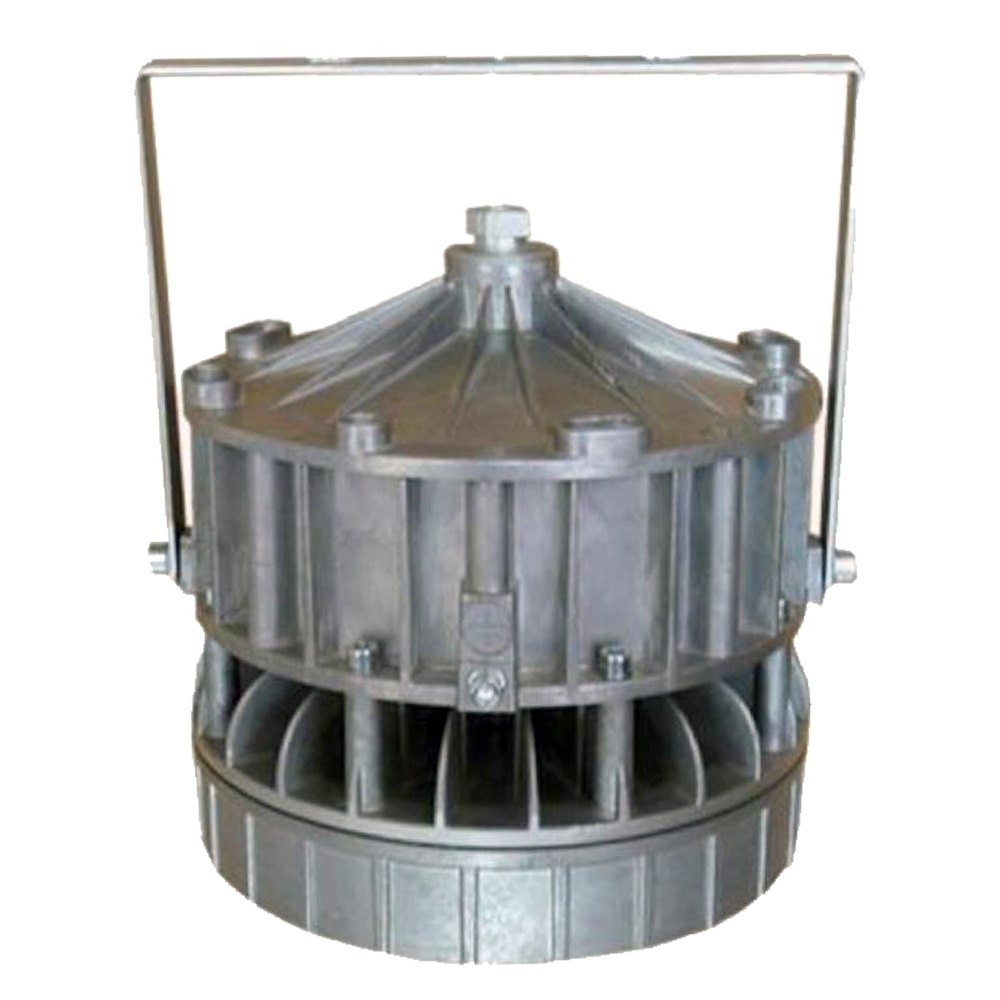

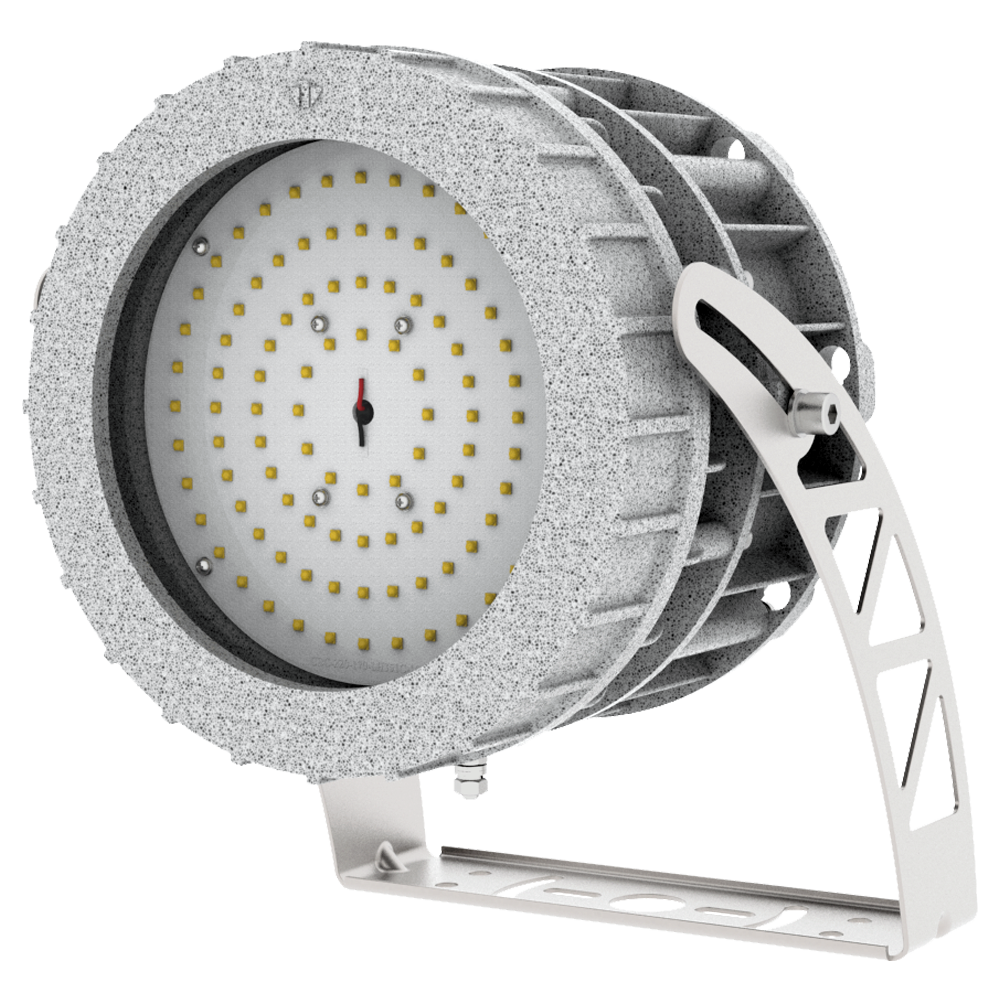

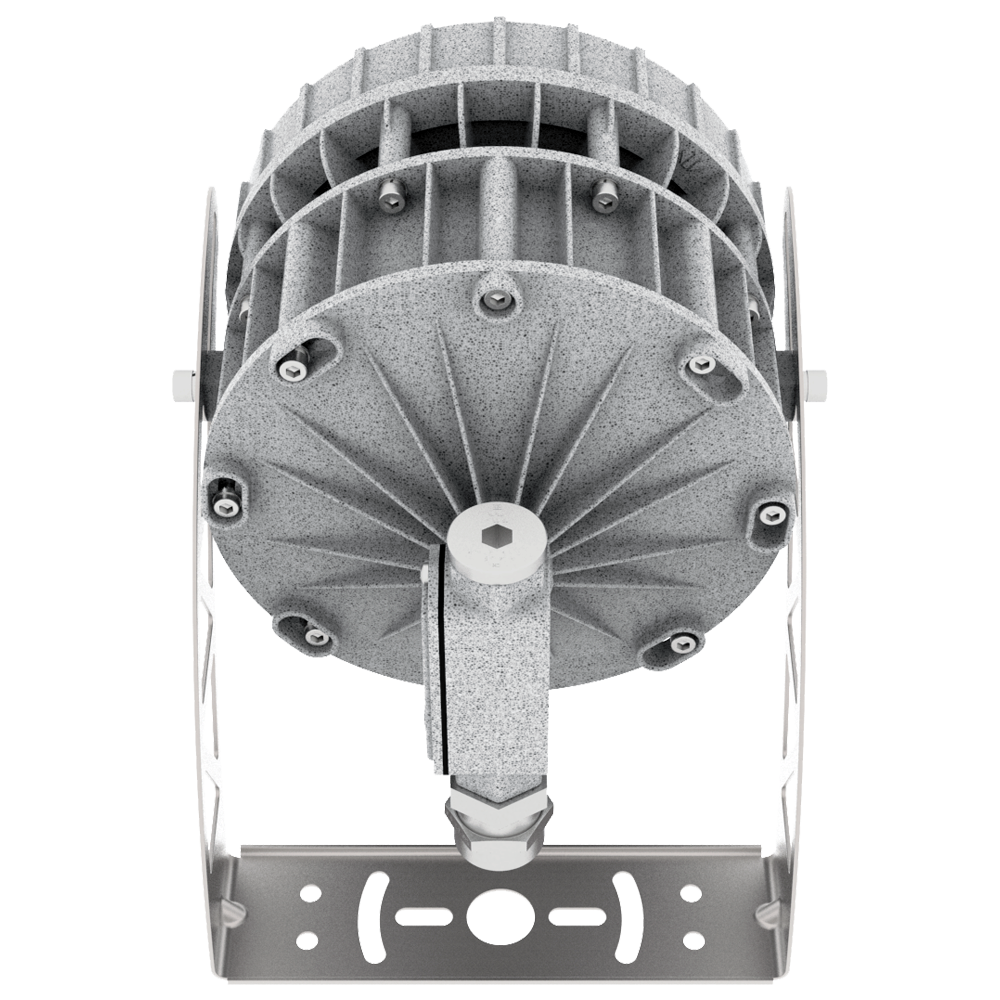

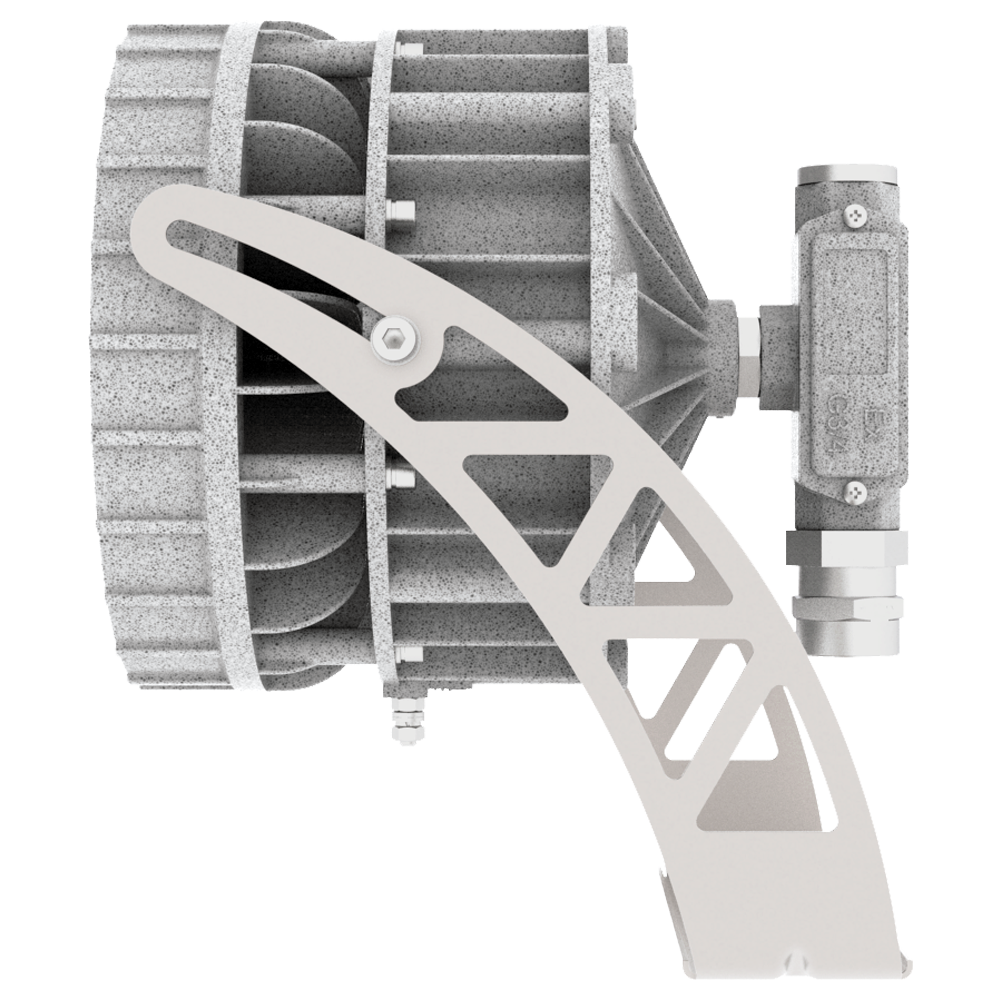

СВС-220-001 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 250...370 В, ≈ 176...264 В

Потребляемая мощность: 20 Вт, 30 Вт, 45 Вт, 60 Вт, 85 Вт, 100 Вт, 120 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1300 лм, 2000 лм, 3000 лм, 6600 лм, 12800 лм, 15500 лм, 17500 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники серии СВС-220-001 предназначены для наружного и внутреннего освещения объектов с потенциально взрывоопасной средой газа, пара, пыли или тумана.

Выпускаются 10 модификаций взрывозащищенных светильников, которые отличаются мощностью, световым потоком, степенью защиты корпуса, маркировкой взрывозащиты: CВС-220-001-01, CВС-220-001-02, CВС-220-001-03, CВС-220-001-04, СВС-220-001-05, СВС-220-001-05Т, СВС-220-001-06, СВС-220-001-06Т, СВС-220-001-07, СВС-220-001-07Т.

Конструктивно светильники серии СВС-220-001 состоят из двух взрывонепроницаемых оболочек. Первая оболочка состоит из кольца со стеклом и корпуса со светодиодным модулем. Вторая оболочка состоит из корпуса с источником питания и контактным устройством, и крышки с кабельным вводом.

Технические характеристики

Пульсации светового потока не более 5%
Сила света 1300...17500 лм
Тип кривой силы света Д - Косинусная
Цветовая температура 4000...6000 K (Hормальная)
Коэффициент мощности >0,9
Способ крепления или установки На консоль, на кронштейн, на трубу
Маркировка взрывозащиты 1ExdbopisllCTGGb, ExdbopisIICT6Gb, ExtblllCT85°CDbA
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65, IP66
Габаритные размеры 275x265x250 мм; 270х270х270 мм
Вес 8 кг

Варианты исполнений

Наименование CВС-220-
001-01
CВС-220-
001-02
CВС-220-
001-03
CВС-220-
001-04
СВС-220-
001-05
СВС-220-
001-05Т
СВС-220-
001-06
СВС-220-
001-06Т
СВС-220-
001-07
СВС-220-
001-07Т

Световой поток, лм

3000 2000 1300 6600 12800 12800 15500 15500 17500 17500

Потребляемая мощность, Вт

45 30 20 60 80 80 100 100 120 120

Степень защиты

IP65 IP66 IP65 IP66 IP65 IP66

Маркировка взрывозащиты

1Ex db op is llC TG Gb,

Ex tb lllC T85°C Db A

1Ex db op is llC TG Gb,

Ex tb lllC T85°C Db A

1Ex db op is llC TG Gb,

 Ex tb lllC T85°C Db A

1Ex db op is llC T5 Gb,

Ex tb lllC T90°C Db

Ex db op is IIC T6 Gb,

Ex tb IIIC Т85°С Db,

1Ex db op is IIC T5 Gb,

Ex tb IIIC Т90°С Db,

1Ex db op is IIC T4 Gb,

Ex tb IIIC Т135°С Db

1Ex db eb op is IIC T4 Gb Х

Ex tb IIIC Т135°С Db Х

1Ex db op is IIC T6 Gb

Ex tb IIIC Т85°С Db

1Ex db op is IIC T5 Gb

Ex tb IIIC Т90°С Db

1Ex db op is IIC T4 Gb

Ex tb IIIC Т135°С Db

1Ex db eb op is IIC T4 Gb Х

Ex tb IIIC Т135°С Db Х

1Ex db op is IIC T6 Gb

Ex tb IIIC Т85°С Db

1Ex db op is IIC T5 Gb

 Ex tb IIIC Т90°С Db

1Ex db op is IIC T4 Gb

Ex tb IIIC Т135°С Db

1Ex db eb op is IIC T4 Gb Х

Ex tb IIIC Т135°С Db Х

Напряжение питания переменного
тока, В

176…264

Ном.
частота, Гц

50 ±10%

Напряжение питания постоянного
тока, В

250…370

Диапазон рабочих температур, °С

-60…+60 -60…+40
-60…+60
-60…+80
-70…+130 -60…+40
-60…+60
-60…+80
-70…+130 -60…+40
-60…+60
-60…+80
-70…+130

Цвет свечения

белый

Цветовая температура свечения, К

4000÷6000

5000

3000, 4000, 6000 (опция)

4000÷6000

5000

3000, 4000, 6000 (опция)

4000÷6000

5000

3000, 4000, 6000 (опция)

Класс защиты
от поражения электрическим током

I

Климатическое исполнение

УХЛ1

УХЛ1

У1, Т1,
ТВ1 (опция)

УХЛ1

УХЛ1

У1, Т1,
ТВ1 (опция)

УХЛ1

УХЛ1

У1, Т1,
ТВ1 (опция)

Габаритные размеры, мм

275x265x250 270х270х270 275х265х250 270х270х270 275х265х250 270х270х270

Масса, кг

8

Гарантия, лет

5

Срок службы, ч

100 000

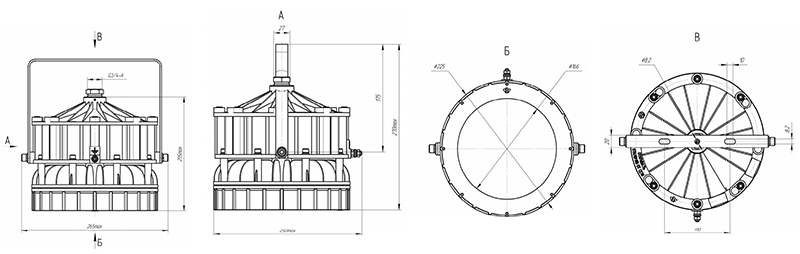

Габаритные размеры и вариант крепления светильников СВС-220-001 на кронштейн

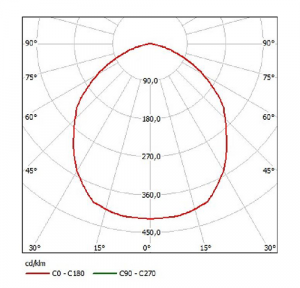

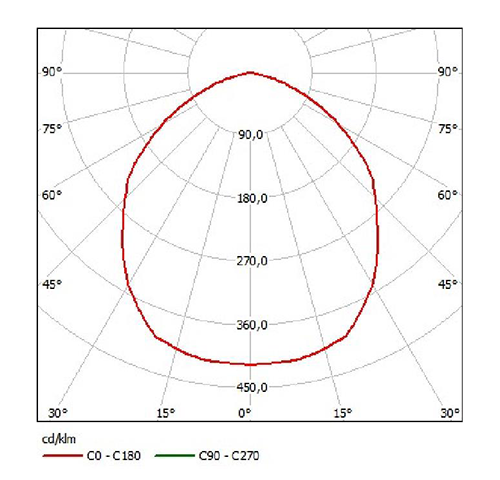

Фотометрическая кривая

Стандартный комплект поставки

  • Светильник светодиодный СВС-220-001 (исполнение согласно заказу).
  • Паспорт.
  • Руководство по эксплуатации.
  • Копия сертификата соответствия и копия приложения к сертификату.
  • Комплект втулок и шайб.
  • Скоба для подвеса.
