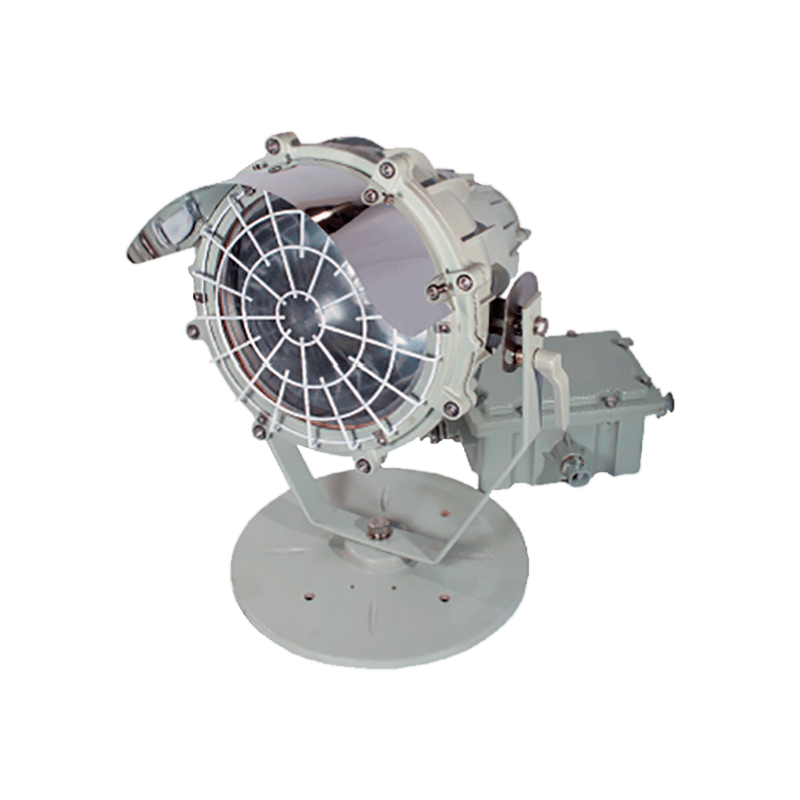

ВАТ51-ПР-Ш прожекторы взрывозащищенные шахтные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 127 В, ≈ 220 В

Потребляемая мощность: 250 Вт, 300 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа дуговая ртутно-вольфрамовая смешанного света (ДРВ), Лампа накаливания общего назначения (ЛОН), Лампа натриевая (ДНаТ)

Световой поток: 5660 лм, 13000 лм, 19520 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Шахтные прожекторы ВАТ51-ПР-Ш выпускаются во взрывозащищенном исполнении, закрепляются стационарно, предназначены для местного освещения на угольных выработках, и других производствах, где имеется риск содержания взрывоопасных элементов (в соответствии с маркировкой взрывозащиты). Возможна установка газоразрядных ламп.

Особенности взрывозащищенных прожекторов ВАТ51-ПР-Ш:

Регулируемый угол наклона прожектора: 360° по горизонтали, +60°...-60° по вертикали.
Защитное стекло сделано из термостойкого материала особой прочности, обладает высокой светопропускающей способностью, крепится внутри алюминиевого кольца и прикручивается к прожектору.
Чтобы обезопасить стекло от ударов, конструкция взрывозащищенного светильника ВАТ51-ПР-Ш оборудована защитной решеткой.
Вытянутый по оси лампы параболический отражатель обеспечивает узконаправленный световой луч.

Корпус прожектора изготовлен из алюминиевого сплава, с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Внутри корпуса шахтного прожектора ВАТ51-ПР-Ш установлены отражатель, патрон и клеммные зажимы для подключения питания. Внутри и снаружи светильника установлены болты заземления.

Технические характеристики

Коэффициент мощности	>0,92
Тип патрона	E40
Материалы изготовления	Алюминиевый сплав с порошковым покрытием, термостойкое стекло
Электроподключение	Подключение к клеммам кабельным вводом с резьбой G3/4
Диаметр подводимого кабеля	10...14 мм
Наличие пускорегулирующего устройства	ПРА
Маркировка взрывозащиты	PBExdI
Климатическое исполнение (диапазон рабочих температур)	У5
Исполнение по степени защиты	IP65
Вес	14 кг (прожектор), 8,5 кг (балласт)

Структура обозначения, пример заказа

ВАТ51-ПР-Ш

РТ.Л.

250

У5

Вид климатического исполнения

Максимальный диаметр подводимого кабеля

Мощность лампы, Вт (Лампа накаливания (Л.НАК.) - 300 Вт, остальные - 250 Вт)

Шифр источника света (ГАЛ.Л. - металлогалогенная лампа типа ДРИ, НАТ.Л. - натриевая лампа типа ДНаТ, РТ.Л. - ртутная лампа типа ДРЛ, РТ.Л.ВБ. - ртутная лампа со встроенным балластом ДРВ, Л.НАК. - лампа накаливания)

Обозначение модели

Варианты исполнений

Габаритные и присоединительные размеры светильников ВАТ51-ПР-Ш

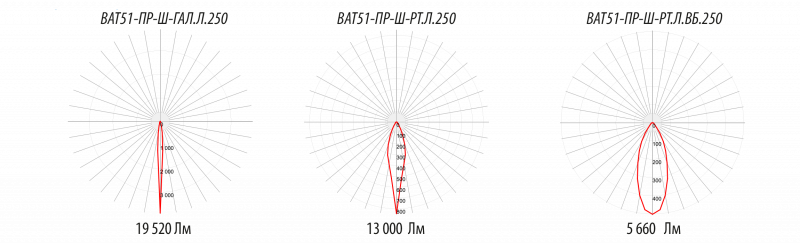

Фотометрические кривые

Стандартный комплект поставки

Прожектор ВАТ51-ПР-Ш. По умолчанию комплектуется одним кабельным вводом для небронированного кабеля, балласт – двумя вводами для небронированного кабеля.*
Паспорт.

*По умолчанию в корпусе прожектора нарезана резьба G¾.

Дополнительная комплектация, опции

Лампы.
Кабельные вводы:
- ВК-Х-ВЭЛ2БМ-G3/4”-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ2БТ-G3/4”-Exd- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. При заказе прожектора нужно учитывать, что в его корпусе нарезана резьба G3/4.

Для газоразрядных ламп не имеющих встроенного ПРА заказывается балласт типа ВАД-БАЛ, соответствующий выбранному типу и мощности ламп. Для балласта ВАД-БАЛ дополнительно заказываются кабельные вводы:

ВК-Х-ВЭЛ2БМ-G3/4”-Exd для бронированного кабеля.
ВК-Х-ВЭЛ2-G3/4”-Exd для небронированного кабеля.
ВК-Х-ВЭЛ2БТ-G3/4”-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе прожектора нужно учитывать, что в корпусе ВАД-БАЛ для шахтного прожектора нарезана резьба G3/4”.
