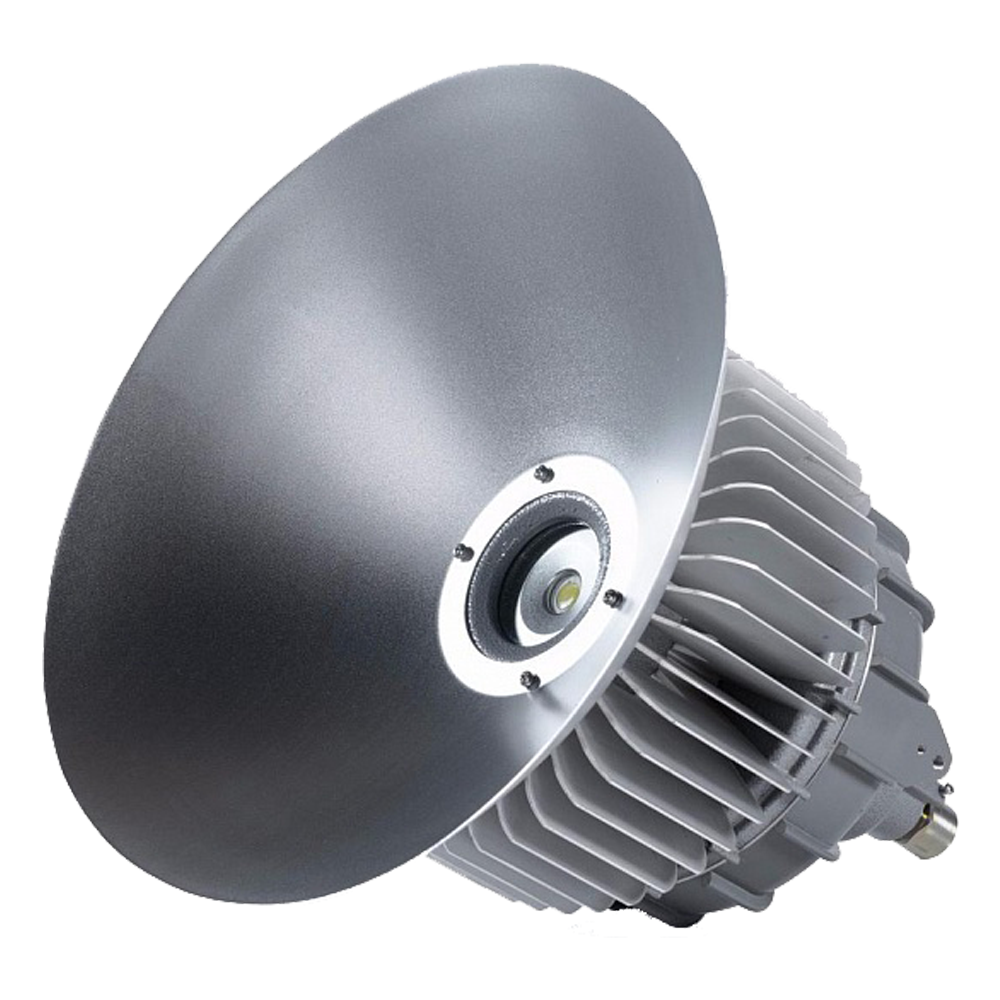

ВЭЛАН32 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 220 В, ≈ 220 В

Потребляемая мощность: 30 Вт, 50 Вт, 70 Вт, 100 Вт

Тип источника света: Матрица светодиодная

Световой поток: 3371 лм, 5679 лм, 7853 лм, 11258 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Светодиодные светильники серии ВЭЛАН32 во взрывозащищенном исполнении предназначены для стационарной установки с целью освещения рабочего пространства. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.

В светильниках ВЭЛАН32 применяются сверхъяркие светодиоды, с эффективностью свечения около 140 лм на 1 Вт. КПД светильников приближается к 100%, что положительно сказывается на энергосбережении, так как светодиодные источники света при одинаковом световом потоке потребляют до десяти раз меньше электроэнергии,чем лампы накаливания.

Корпус взрывозащищенных светильников ВЭЛАН32 - круглый, выполнен из алюминиевого сплава. Светопропускающий элемент удерживается с помощью обоймы, ввинчиваемой в корпус. Ребра по бокам светильника обеспечивают повышенную теплоотдачу. Светильник поделен на три раздельных взрывонепроницаемых отделения: отделение со светодиодом, отделение с блоком питания и отделение ввода с зажимами. Соединение отделения ПРА с вводным происходит с помощью проходного изолятора, а отделение ПРА с отделением светодиода через гермоввод. В зависимости от крепления, на светильнике возможна установка одного, двух или четырех (в зависимости от выбранного крепления) кабельных вводов типа G3/4" для транзитной прокладки кабеля питания. В заводской комплектации светильник поставляется с заглушками.

Преимущества светильников ВЭЛАН32:

Ударопрочное термостойкое стекло пропускает свыше 90% светового потока, практически не поглощая его.
Корпус из алюминиевого сплава с порошковым покрытием обеспечивает длительный срок службы.
Для светильника предусмотрено десять различных вариантов креплений, большинство из которых обеспечивают возможность транзитной прокладки кабеля за счет применяемой коробки ВАД-РСП.

Технические характеристики

Коэффициент мощности	>0,95
Материалы изготовления	Коррозионностойкий алюминиевый сплав с порошковым покрытием, термостойкое ударопрочное стекло
Способ крепления или установки	На трубе (Т1), на трубе с коробкой (Т2), потолочное крепление (П), подвесное крепление (В), настенное крепление 30° (Н), на крюке (К), на опоре (О), на скобе (С1), на скобе с коробкой (С2)
Электроподключение	Подключение к клеммам через кабельные вводы с резьбой G3/4" или через распределительную коробку типа ВАД-РСП
Диаметр подводимого кабеля	10...14 мм
Сечение подсоединяемых жил	3х(1-2,5 мм²)
Маркировка взрывозащиты	1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65
Габаритные размеры	306х280...570х280 мм
Вес	8,0...10,3 кг

Структура обозначения, пример заказа

ВЭЛАН32

СД.Л

Т1

220AC

КО

УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Наличие отражателя (КО - куполообразный, при отсутствии отражателя, индекс не указывается)

Шифр напряжения питания (220DC для напряжения постоянного тока или 220AC для напряжения переменного тока)

Шифр типа крепления (на трубе-Т1, на трубе с коробкой-Т2, потолочное крепление-П, подвесное крепление-В, настенное крепление 30°-Н, на крюке-К, на опоре-О, на скобе-С1, на скобе с коробкой-С2)

Суммарная мощность используемых в светильнике светодиодов, Вт (30, 50, 70, 100)

Шифр источника света (Светодиоды)

Обозначение модели

Стандартный комплект поставки

Светильник ВЭЛАН32.
Паспорт.

Дополнительная комплектация, опции

Для подвесного крепления В, потолочного крепления П, настенного крепления Н, заказываются кабельные вводы:
- ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ4-М25х1,5-Exd или ВК-Х-ВЭЛ2-М25х1,5-Exd для небронированного кабеля.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G1/2" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  Примечание: если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н комплектуются заглушками с резьбой М25х1,5.
Для крепления на скобе С1 заказываются кабельные вводы:
- ВК-Х-ВЭЛ2БМ- G3/4”-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ4- G3/4”-Exd или ВК-Х-ВЭЛ2- G3/4”-Exd для небронированного кабеля.
- ВК-Х-ВЭЛ2БТ- G3/4”-Exd- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ- G3/4”-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  Примечание: при заказе светильника без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G3/4”.
Уровень пылевлагозащиты IP66.

Скачать документацию

ВЭЛАН32 светильники взрывозащищенные светодиодные. IES-файлы.

ВЭЛАН32 светильники светодиодные. Габаритные и присоединительные размеры. Фотометрические кривые.
