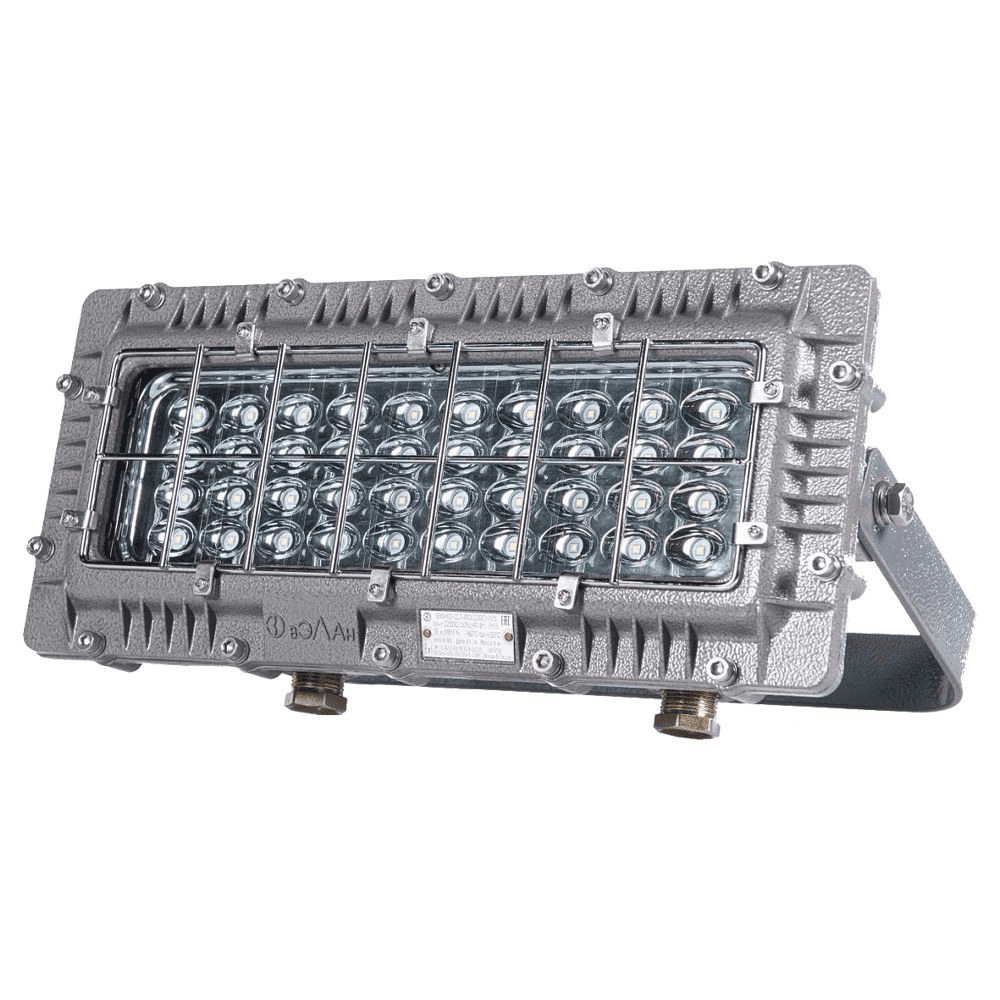

ВЭЛАН-33 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 220 В, ≈ 220 В

Потребляемая мощность: 20 Вт, 40 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1901 лм, 3526 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные светильники ВЭЛАН-33 представляют собой взрывозащищенные осветительные устройства, предназначенные для установки на объекты промышленности. В основном, ВЭЛАН-33 используются в местах с возможным присутствием взрывоопасных сред. Область применения должна соответствовать маркировке взрывозащиты устройства.

Устройство светильников ВЭЛАН-33

Светильники ВЭЛАН-ЗЗ имеют прямоугольный алюминиевый корпус с видом взрывозащиты Exd (взрывонепроницаемая оболочка). Конструктивно он имеет два отделения:

  • Отделение схемотехники со светодиодами. Отделение схемотехники является необслуживаемым в силу отсутствия необходимости регулярной замены светодиодных ламп.
  • Отделение ввода с блоком питания и зажимами. Подключение кабеля к ВЭЛАН-33 осуществляется через ввод типа G3/4", возможна транзитная прокладка кабеля.

По заказу возможно дооснащение аккумулятором в этом случае при отсутствии напряжения ВЭЛАН-33 сохранит работоспособность на 90 минут.

Преимущества ВЭЛАН-33:

  • В осветительных приборах ВЭЛАН-33 применяются сверхъяркие светодиоды, с эффективностью свечения около 120 лм на 1 Вт.
  • Срок службы светодиодов составляет порядка 100000 часов или 10 лет непрерывной работы.
  • Корпус из алюминиевого сплава с порошковым покрытием обеспечивает длительный срок службы.
  • Универсальная скоба, позволяющая крепить светильник на любую плоскую поверхность.

Технические характеристики

Материалы изготовления Коррозионностойкий алюминиевый сплав с порошковым покрытием, термостойкое ударопрочное стекло
Способ крепления или установки Крепление на скобе (С1)
Электроподключение Подключение к клеммам через кабельные вводы с резьбой G3/4"
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-2,5 мм2)
Маркировка взрывозащиты 1ExdIIBT6, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 415х226,5х147 мм
Вес 8,0 кг

Структура обозначения, пример заказа

ВЭЛАН-33
АК
СД.Л
40
С1
220AC
УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Шифр напряжения питания (220DC для напряжения постоянного тока или 220AC для напряжения переменного тока)

Тип крепления (На скобе - С1)

Суммарная мощность используемых в светильнике светодиодов, Вт (20, 40)

Шифр источника света (Светодиоды)

Шифр исполнения с аккумулятором (Только для светильников мощностью 40 и 60 Вт. В том случае, если аккумулятор не требуется, индекс не указывается)

Обозначение модели

Варианты исполнений

  • ВЭЛАН-33-АК-СД.Л.20-220-АС-С1-УХЛ1.
  • ВЭЛАН-33-АК-СД.Л.40-220-АС-С1-УХЛ1.
  • ВЭЛАН-33-АК-СД.Л.20-24-DC-С1-УХЛ1.
  • ВЭЛАН-33-АК-СД.Л.40-24-DС-С1-УХЛ1.
  • ВЭЛАН-33-СД.Л.20-220-АС-С1-УХЛ1.
  • ВЭЛАН-33-СД.Л.40-220-АС-С1-УХЛ1.
  • ВЭЛАН-33-СД.Л.20-24-DC-С1-УХЛ1.
  • ВЭЛАН-33-СД.Л.40-24-DС-С1-УХЛ1 .

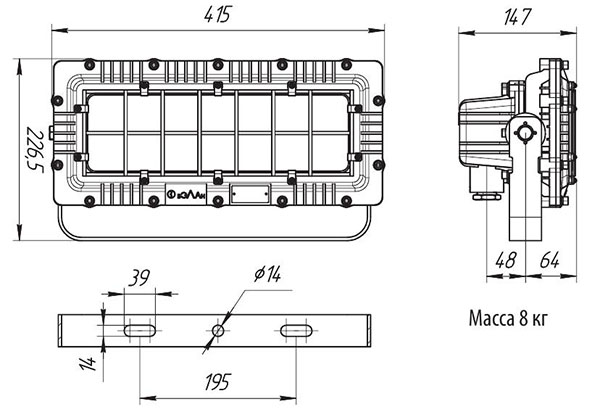

Габаритные и присоединительные размеры светильников ВЭЛАН-33

Габаритные размеры Вэлан-33

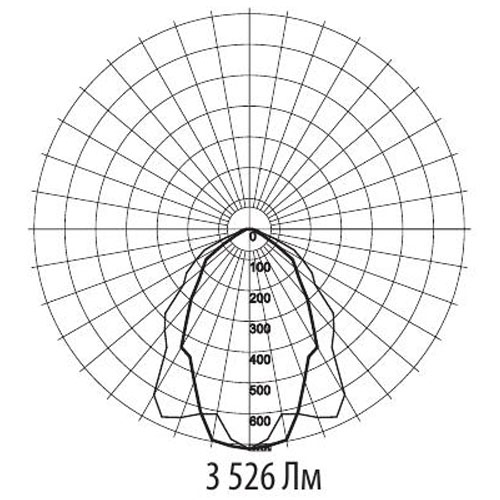

Фотометрические кривые

ВЭЛАН 33-СД.Л.20-УХЛ1 ВЭЛАН 33-СД.Л.40-УХЛ1
ВЭЛАН-33-СД.Л.20-УХЛ1 ВЭЛАН-33-СД.Л.40-УХЛ1

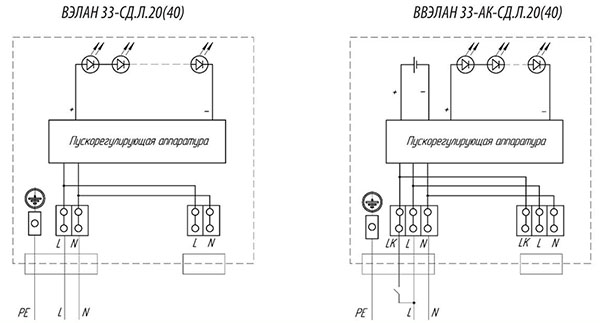

Электрическая схема

Электрическая схема Вэлан-33

Стандартный комплект поставки

  • Светильник ВЭЛАН 33 в комплекте с источником света и двумя кабельными вводами для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ2БМ- G3/4”-Exd для бронированного кабеля/
    • ВК-Х-ВЭЛ2БТ-G3/4”-Exd- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-G3/4”-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
      Примечание: при заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.
  • Возможность изготовления на различные питающие напряжения (24, 36, 110, 127, 220 В и т.д.) как переменного, так и постоянного тока.
  • Уровень пылевлагозащиты IP66.

Скачать документацию

ВЭЛАН 33 светильники взрывозащищенные светодиодные. IES-файлы.
