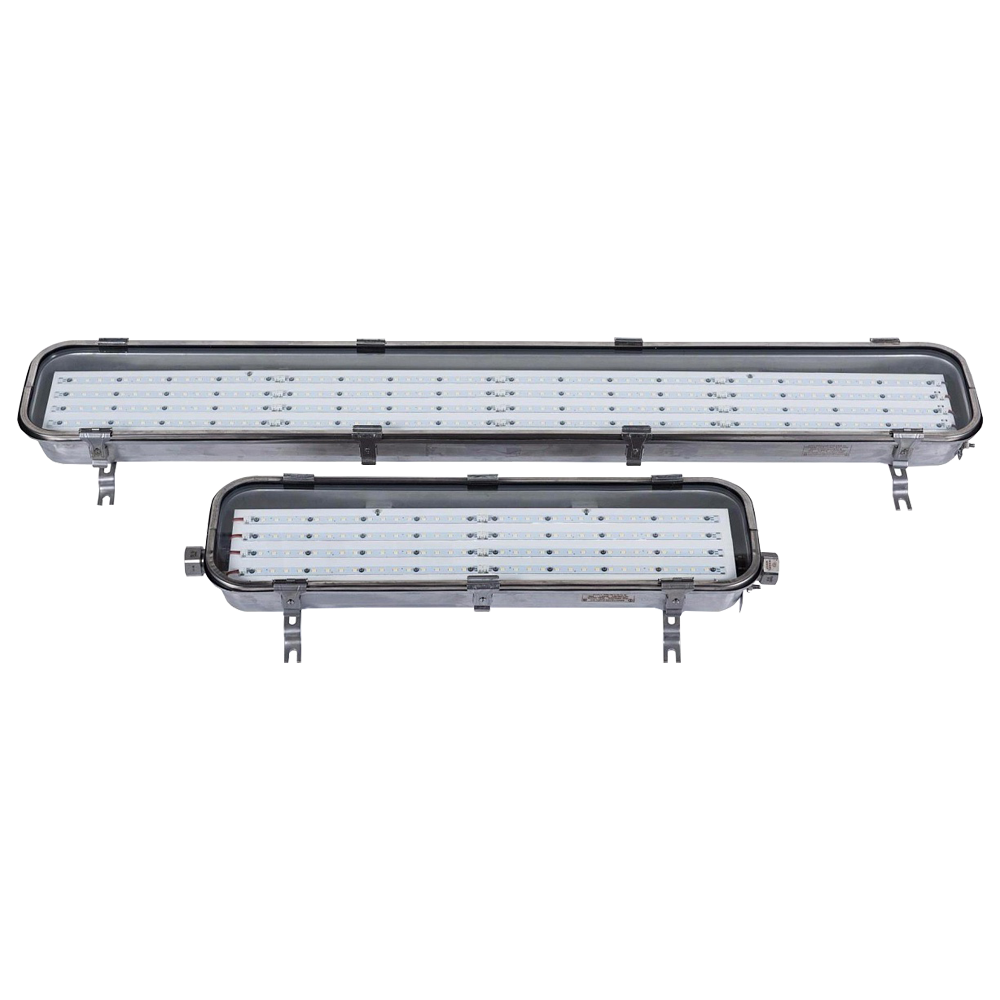

ВЭЛАН41-СД.Л светильники взрывозащищенные светодиодные линейные из нержавеющей стали

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 25 Вт, 50 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2615 лм, 5230 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные линейные светильники ВЭЛАН41-СД.Л имеют взрывозащищенное исполнение, используются в помещениях и наружных установках с газо-, паровоздушными и пылевоздушными взрывоопасными средами. Область применения определяется согласно маркировке взрывозащиты прибора.

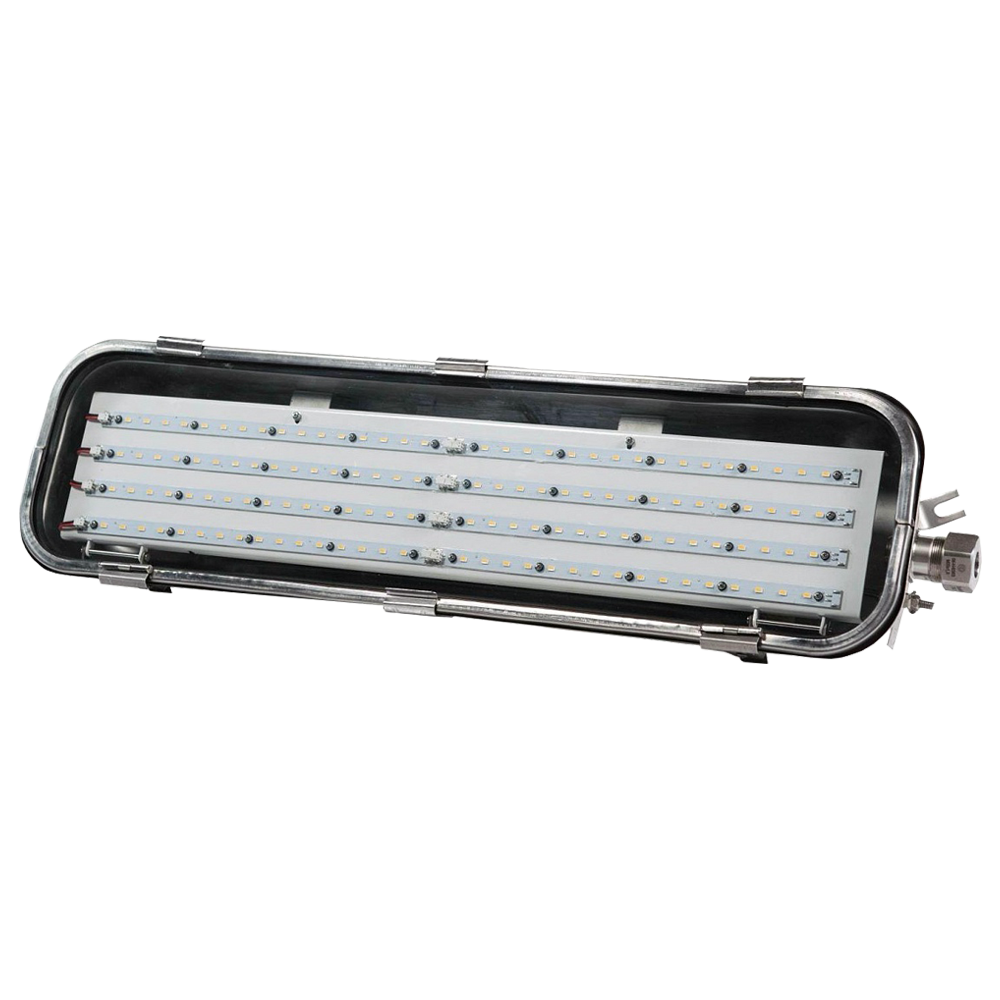

Конструкция ВЭЛАН41-СД.Л

Надежность и длительный срок работы приборов обеспечивается следующими особенностями конструкции:

  • Корпус ВЭЛАН41-СД.Л имеет прямоугольную форму, изготовлен из нержавеющей стали. Данная особенность позволяет устанавливать устройство на объектах с особо агрессивными средами.
  • Термостойкое, особо прочное защитное стекло обладает высокой светопропускающей способностью и эксплуатационными характеристиками: оно без вреда для осветительного устройства выдерживает попадание холодной струи воды на работающий светильник.
  • В качестве источника света используется светодиодная панель.

Светильники данной серии, кроме основного исполнения, имеют модификацию ВЭЛАН41-СД.Л-АК, которая характеризуется наличием аккумуляторного блока и блока управления в аварийном режиме (БУ), позволяющих работать светильнику при отключении основного питания в аварийном режиме от аккумуляторов. Схемотехника светильника, в виде пуско-регулирующего аппарата ПРА и блока БУ, размещены под панелью с лампами. ПРА и блок БУ дополнительно заключены в капсулу и залиты компаундом или засыпаны кварцевым песком, образуя взрывозащищенный компонент.

В осветительных приборах ВЭЛАН41-СД.Л в заводской комплектации светильник поставляется с двумя кабельными вводами.

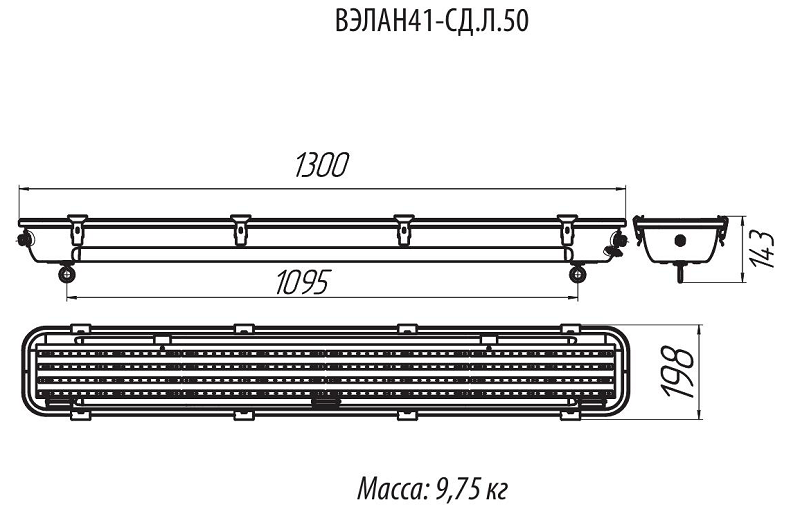

Габаритные и присоединительные размеры ВЭЛАН41-СД.Л

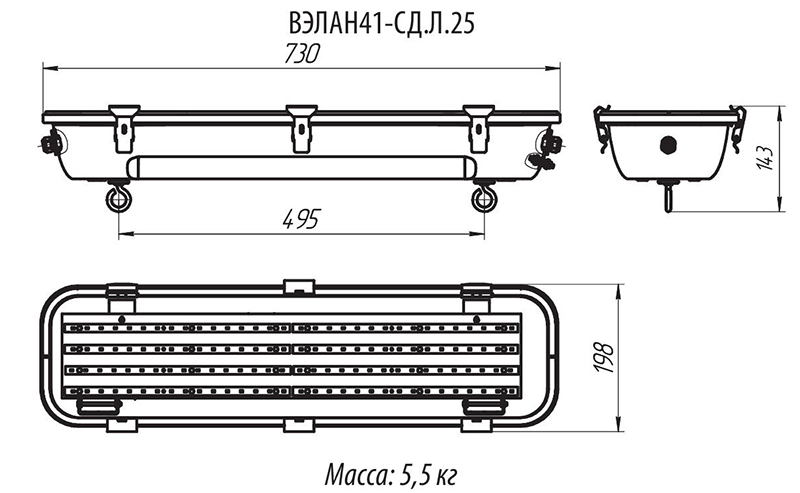

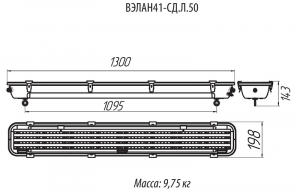

ВЭЛАН41-СД.Л.25 ВЭЛАН41-СД.Л.50

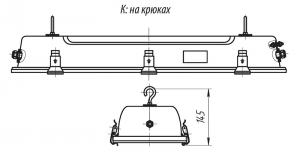

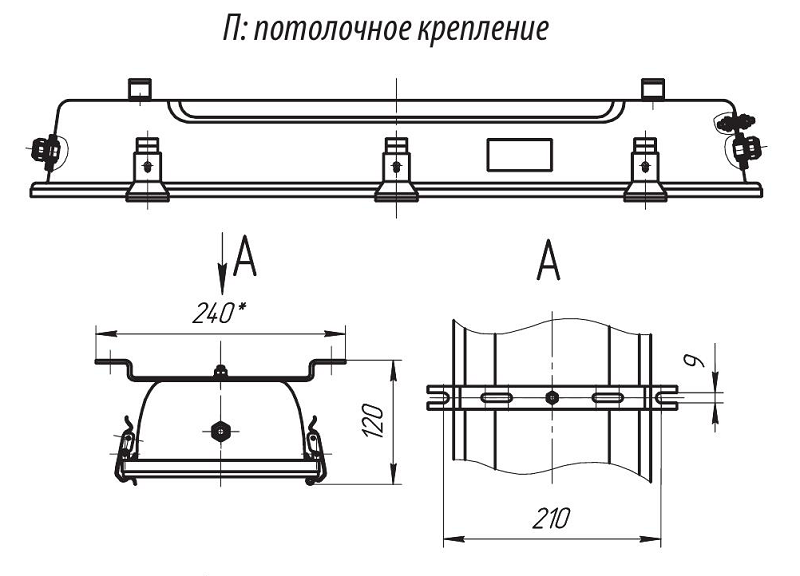

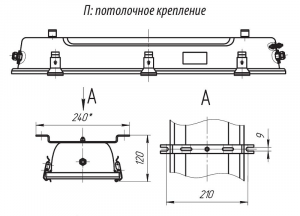

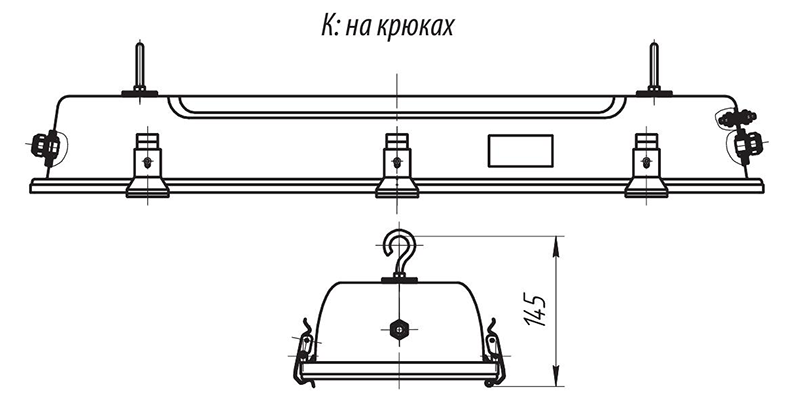

К: на крюках П: потолочное крепление

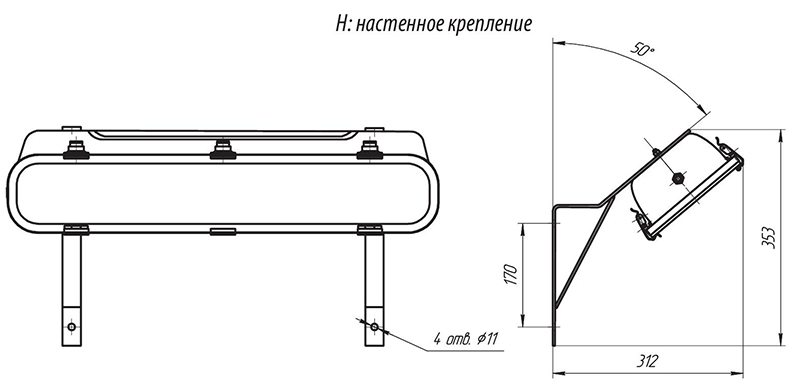

Н: настенное крепление

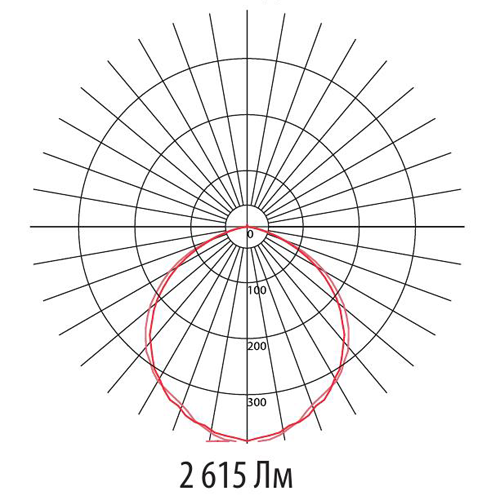

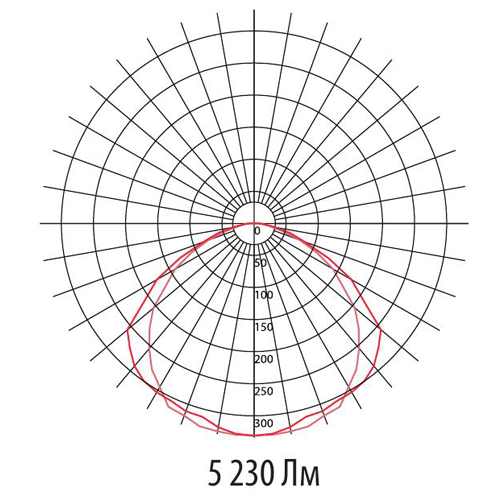

Фотометрические кривые

ВЭЛАН41-СД.Л.25 ВЭЛАН41-СД.Л.50

Технические характеристики

Коэффициент мощности >0,98
Материалы изготовления Нержавеющая сталь. Ударопрочное термостойкое стекло
Способ крепления или установки П – потолочное крепление
Н – настенное
К – на крюке
О – на опоре
Р – на рым-болте
Электроподключение Подключение к клеммам двумя кабельными вводами с резьбой М25х1,5
Диаметр подводимого кабеля 11...18 мм
Сечение подсоединяемых жил 3х(1,5-4) мм2 (L+N+PE)
Наличие пускорегулирующего устройства ПРА
Продолжительность непрерывной автономной работы Не менее 1 часа
Маркировка взрывозащиты 1ExdeqIICT5, 1ExdeqIICT6, 2ExeqIIT6
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) В1, ОМ1, У5, УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 730х198х143...1300х198х143 мм
Вес 5,5...9,75 кг

Структура обозначения, пример заказа

ВЭЛАН41
АК
СД.Л
25
П
2ExeqIIT6
УХЛ1

Вид климатического исполнения и категория размещения светильника по ГОСТ 15150 (УХЛ1, В1, ОМ1, У5 (для применения в подземных выработках))

Маркировка взрывозащиты (2ExeqIIT6, ExtbIIICT80°C Db)

Вид монтажа:
П – потолочное крепление
Н – настенное
К – на крюке
О – на опоре
Р – на рым-болте

Суммарная мощность используемых в светильнике светодиодов, Вт (25, 50)

Шифр источника света (Светодиоды)

Шифр исполнения с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается

Обозначение модели

Стандартный комплект поставки

  • Светильник ВЭЛАН41-СД.Л в комплекте с выбранным креплением, а так же двумя кабельными вводами для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • Спец. исполнение по уровню пылевлагозащиты IP66/IP67.
  • Спец. исполнение по температуре окружающей среды от -65(70)°С до +50°С
  • Установка защиты от повышения напряжения.
  • Установка аккумулятора.
