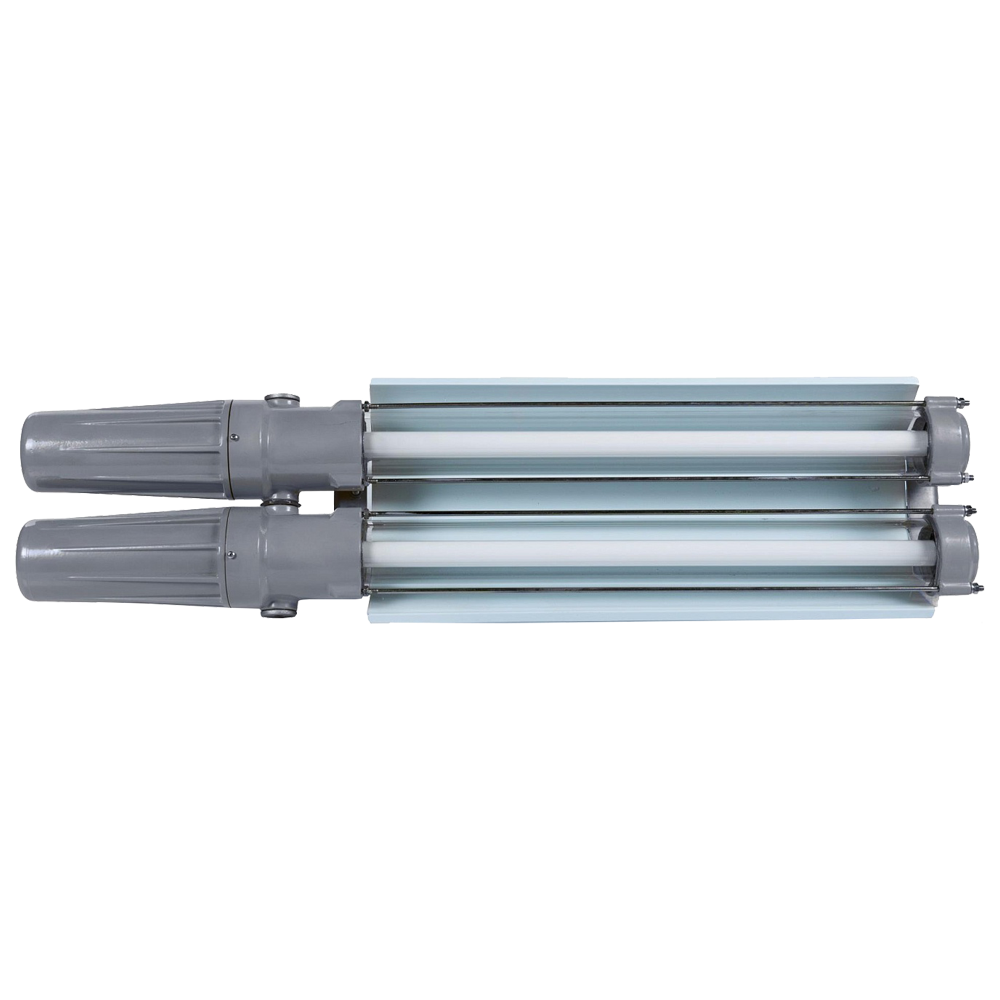

ВЭЛАН51 светильники взрывозащищенные линейные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 9 Вт, 18 Вт, 36 Вт, 58 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная, Лампа светодиодная

Световой поток: 780 лм, 1050 лм, 1305 лм, 1615 лм, 2100 лм, 2500 лм, 2860 лм, 4000 лм, 5000 лм, 8000 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники ВЭЛАН51 могут использоваться для освещения промышленных объектов, где возможно присутствие взрывоопасных сред, в соответствии с маркировкой взрывозащиты.

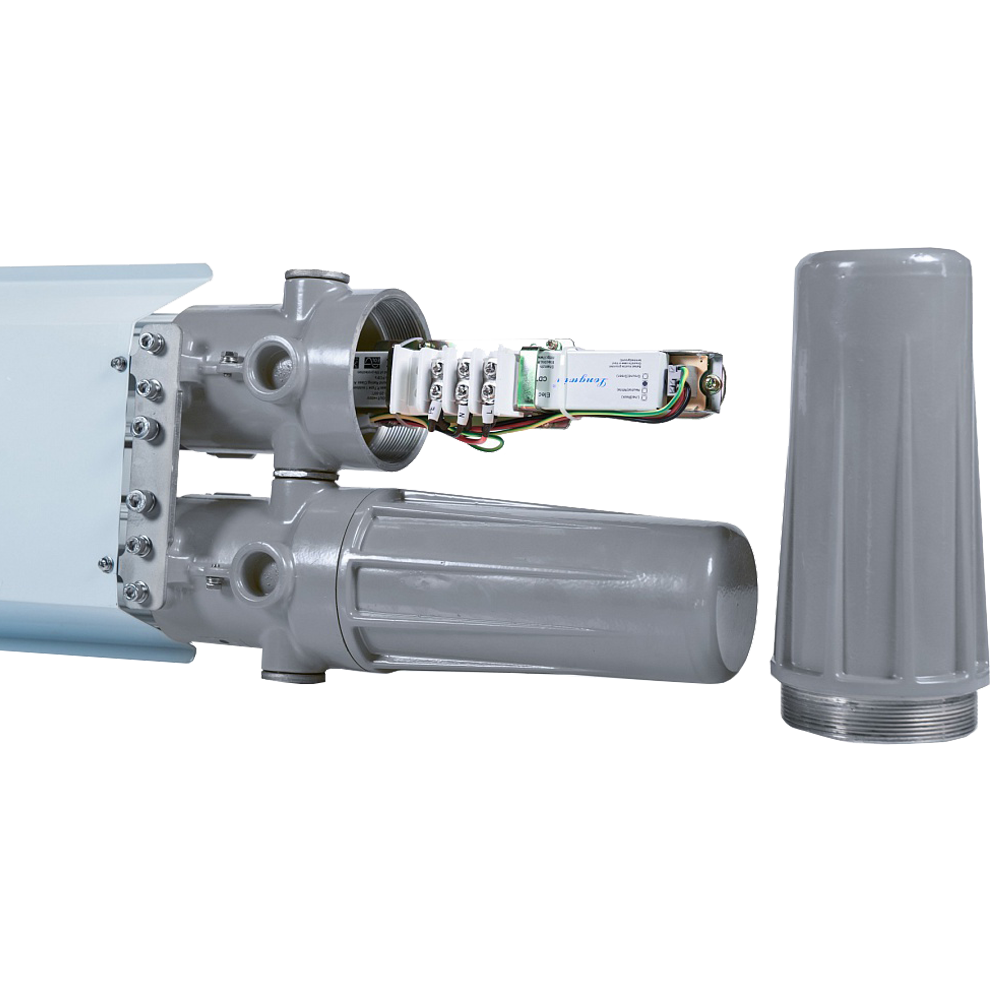

Линейные светильники ВЭЛАН51 состоят из алюминиевого корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент выполнен в виде стеклянной колбы, с двух торцов которой на герметик посажены две резьбовые втулки. На внешней части втулок нарезана резьба, в корпусе светильника нарезана ответная резьба. Плафон вкручивается в корпус светильника, а место крепления дополнительно обрабатывается герметиком.

Светильники ВЭЛАН51 могут комплектоваться люминесцентными или светодиодными лампами. Температура эксплуатации:

  • Для светильников с люминесцентными лампами от -40°С до +40°С.
  • Для светильников со светодиодными лампами от -60°С до +50°С.

Для стабилизации напряжения и сглаживания пульсации тока, в осветительных приборах ВЭЛАН51 встраивается неискрящаяся электронная пускорегулирующая аппаратура (ПРА), которая позволяет добиться увеличения срока службы ламп, сокращая расходы на обслуживание, избавляет от мерцания ламп при включении светильника (мгновенный запуск), обеспечивает высокий коэффициент мощности cosφ≥0,95.

Схемотехника светильника с лампой, пуско-регулирующим аппаратом ПРА и блоком управления в аварийном режиме БУ размещены в корпусе с видом взрывозащиты Exd (взрывонепроницаемая оболочка). На светильнике возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. В заводской комплектации светильник поставляется с одним кабельным вводом и одной заглушкой. Заземление светильника обеспечивается внутренними и наружными болтами заземления, возле каждого зажима нанесен знак заземления. Защитная решетка изготовлена из оцинкованной стали.

Также имеется модификация ВЭЛАН51-АК. Основное конструктивное отличие линейных светильников ВЭЛАН51-АК от ВЭЛАН51 - наличие аккумуляторного блока и блока БУ, позволяющих работать светильнику при отключении основного питания в аварийном режиме от аккумуляторов.

Технические характеристики

Коэффициент мощности >0,95
Тип патрона G13
Материалы изготовления Коррозионностойкий модифицированный алюминиевый сплав. Термостойкое ударопрочное боросиликатное стекло. Оцинкованная сталь. Порошковое покрытие
Способ крепления или установки Потолочное крепление (П), крепление на опоре (О)
Электроподключение Подключение к клеммам кабельным вводом с резьбой М25х1,5
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-2,5)мм2
Наличие пускорегулирующего устройства ПРА
Продолжительность непрерывной автономной работы До 2 часов (только для светильников с 2-мя лампами)
Маркировка взрывозащиты 1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1, УХЛ1
Исполнение по степени защиты IP65
Вес 5,6...18,3 кг

Структура обозначения, пример заказа

ВЭЛАН41
АК
СД.Л.
2
9
П
1ExdIICT6
УХЛ1

Вид климатического исполнения (У1 - для светильников с люминесцентными лампами, УХЛ1 - для светильников со светодиодными лампами)

Маркировка взрывозащиты (1ExdIICT6, ExtbIIICT80°C Db)

Шифр типа крепления (П - потолочное крепление, О - на опоре)

Мощность лампы, Вт (18, 36,58 - люминесцентная лампа; 9, 18 - светодиодная лампа)

Количество ламп (1 или 2)

Шифр источника света (СД.Л. - светодиодная лампа, для люминесцентных ламп индекс не указывается)

Шифр исполнения с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается. Аккумулятор устанавливается только на светильники с 2-мя лампами

Обозначение модели

Варианты исполнений

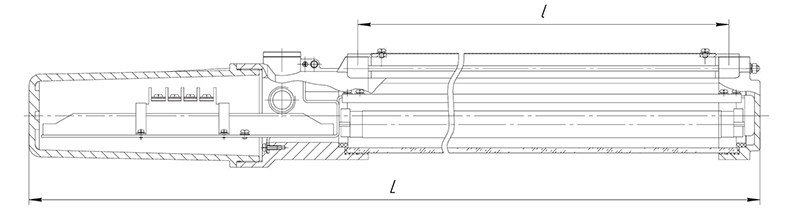

Габаритные и присоединительные размеры светильников ВЭЛАН51

Наименование

L, мм

l, мм

Масса



Одинарный

Двойной

ВЭЛАН 51-1x18,2x18

925

575

5,6

10,6

ВЭЛАН 51-1x36,2x36

1535

1185

8,8

16,3

ВЭЛАН 51-1x58,2x58

1840

1487

10,4

18,3

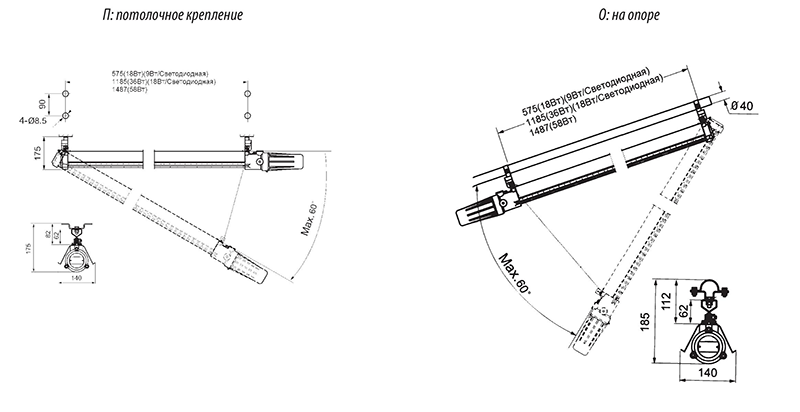

ВЭЛАН51-1х18, ВЭЛАН51-1х36, ВЭЛАН51-1х58

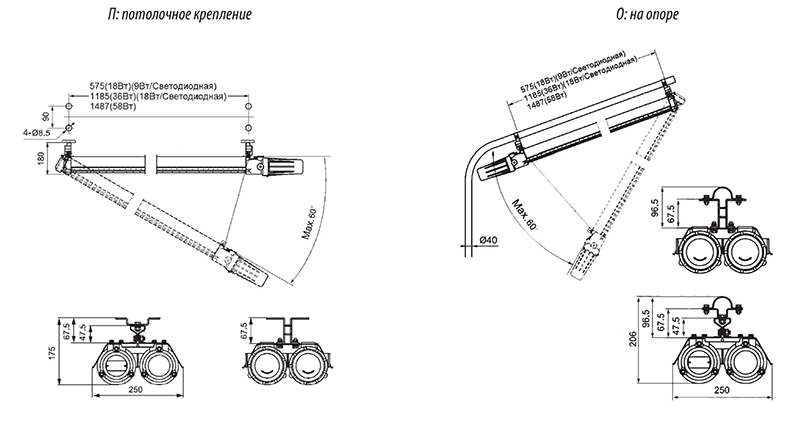

ВЭЛАН51-2х18, ВЭЛАН51-2х36, ВЭЛАН51-2х58

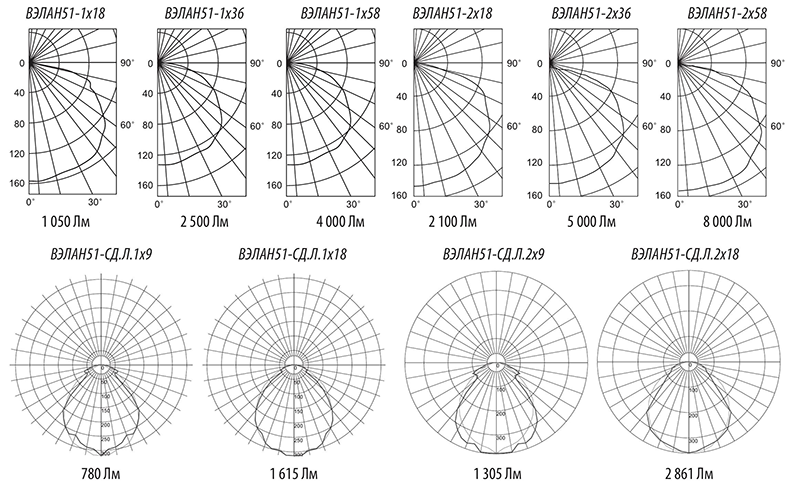

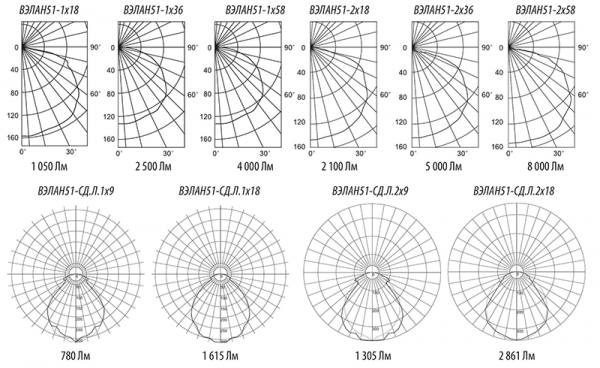

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВЭЛАН51 в комплекте с лампами и выбранным креплением. По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.
  • Паспорт.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ4-М25х1,5-Exd  или ВК-Х-ВЭЛ2-М25х1,5-Exd для небронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля  в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-М25х1,5-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
