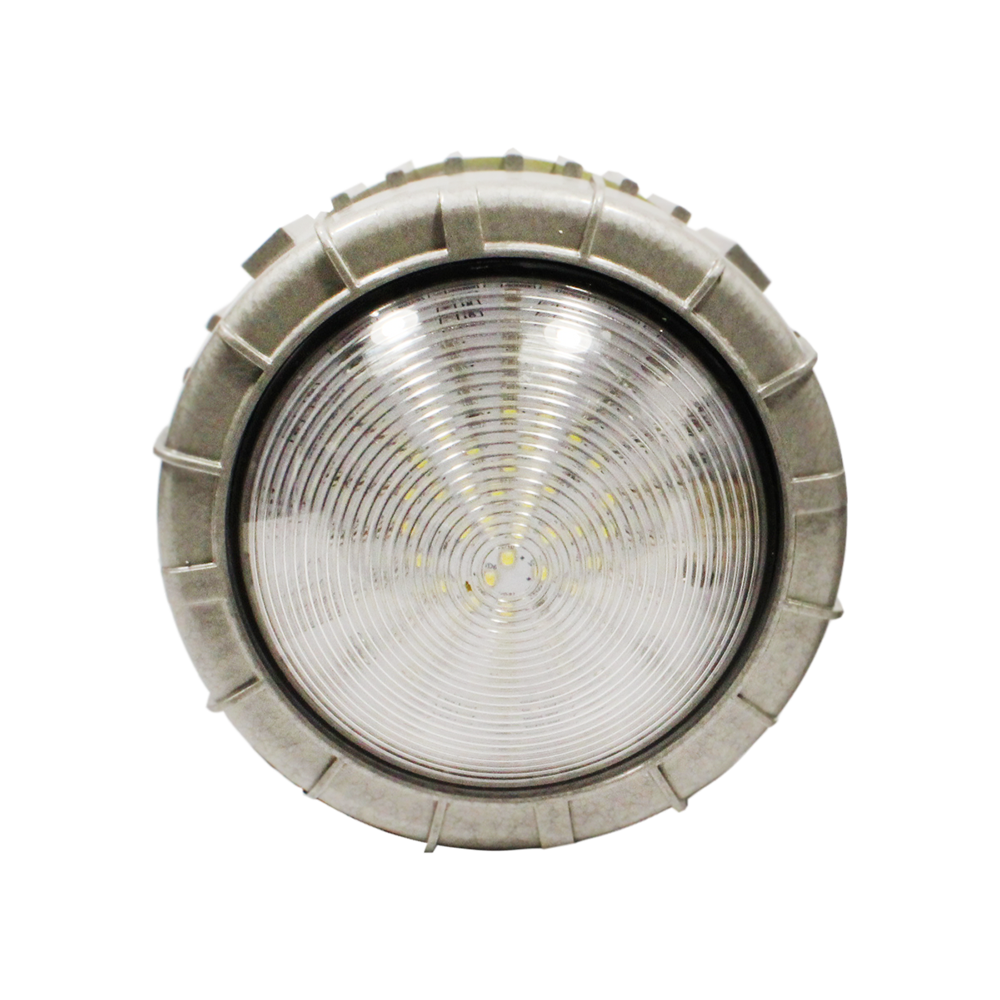

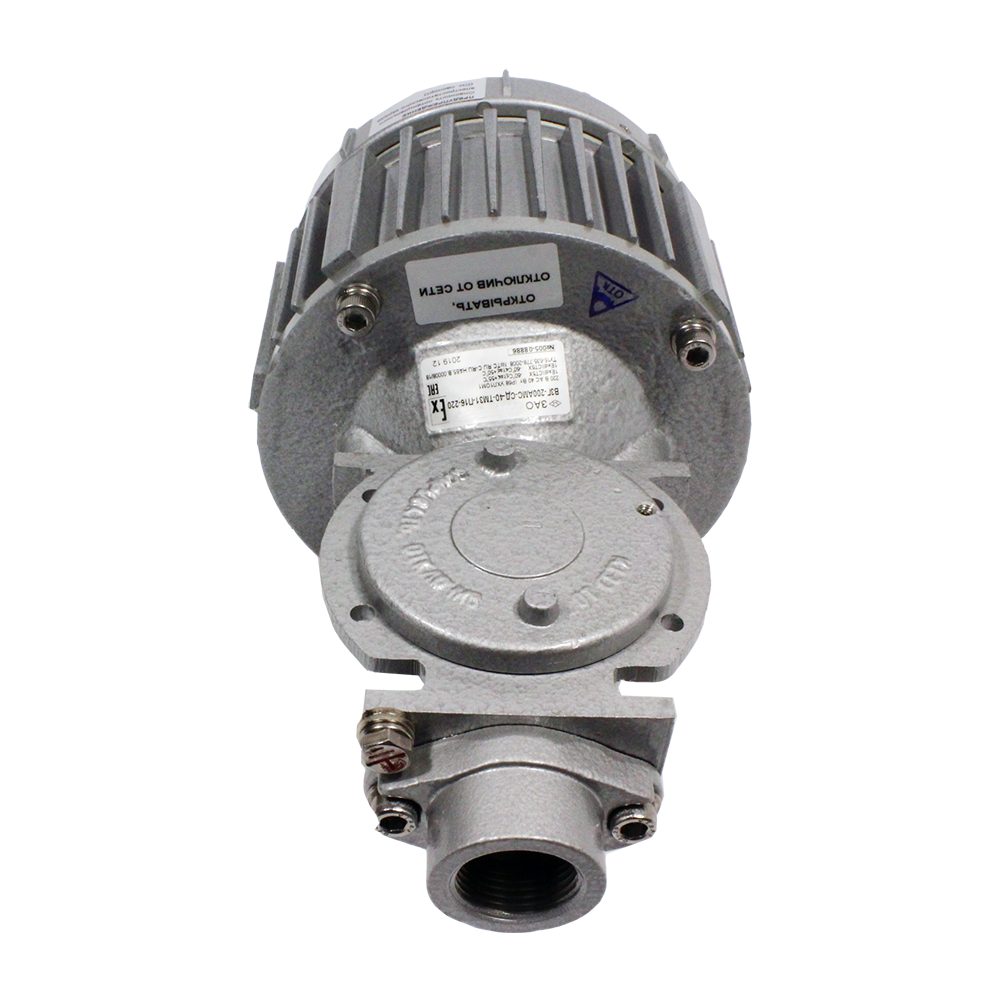

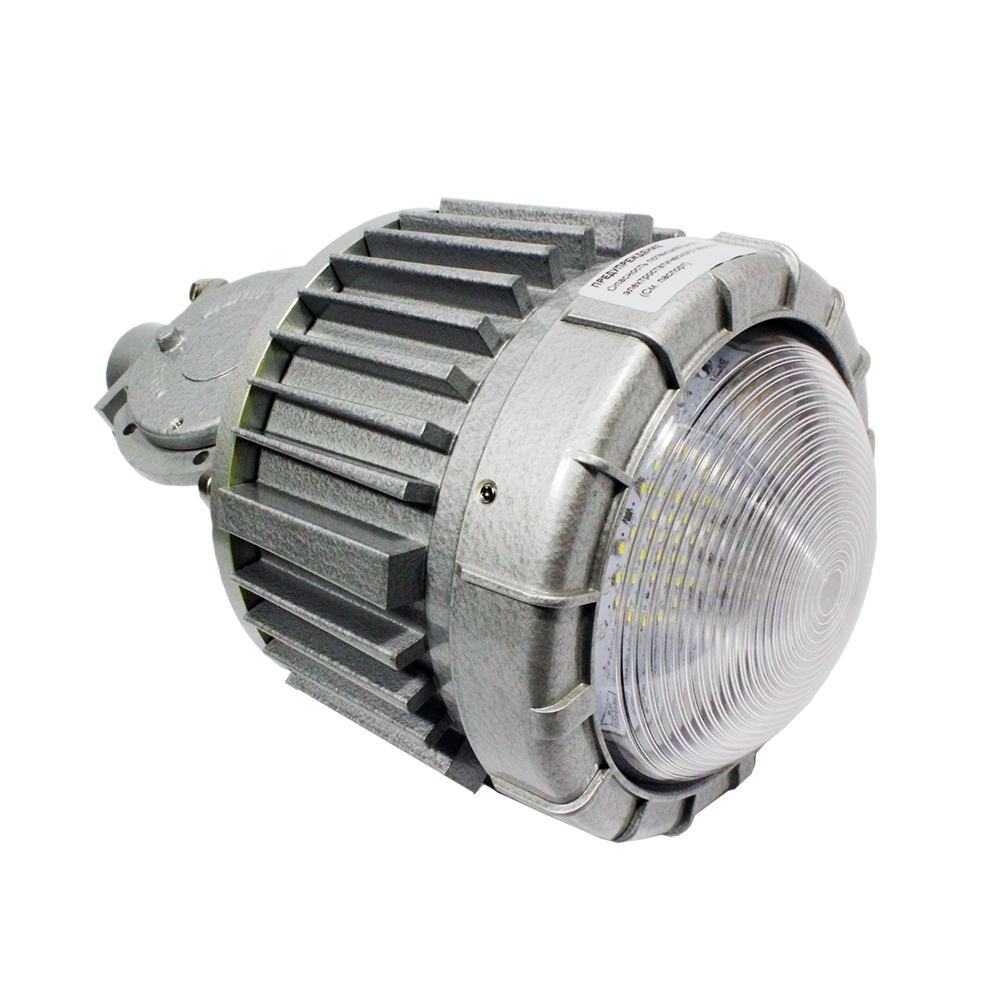

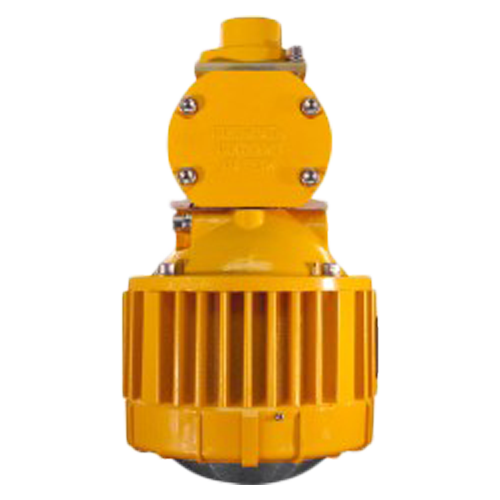

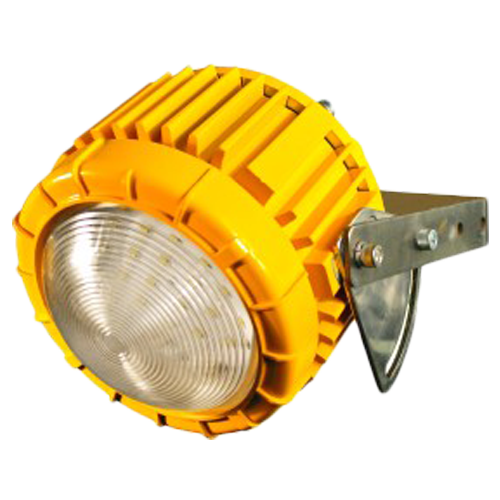

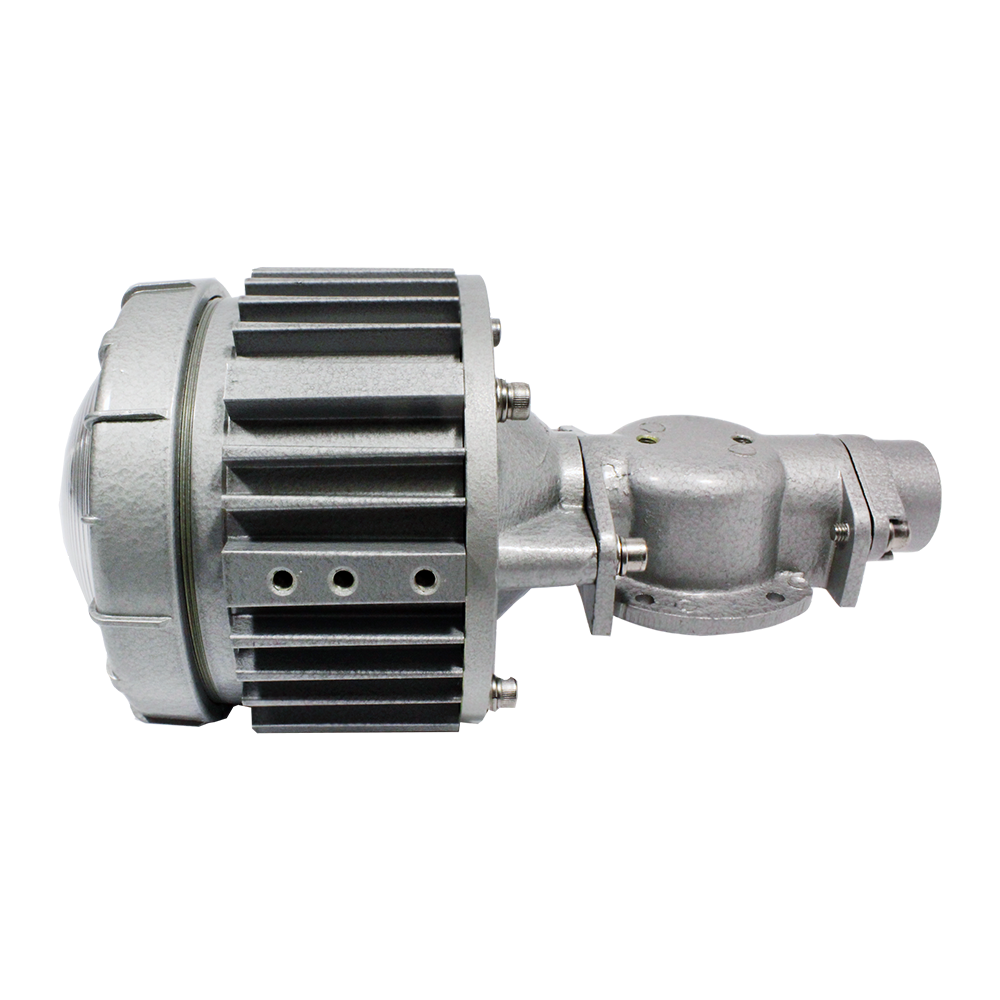

ВЗГ-200АМС-СД светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 15 Вт, 20 Вт, 30 Вт, 40 Вт, 50 Вт, 60 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1900 лм, 2050 лм, 2500 лм, 2700 лм, 3800 лм, 4000 лм, 4750 лм, 5050 лм, 6500 лм, 6950 лм, 7450 лм, 7950 лм

Цена (без учета НДС): По запросу руб.

Описание

Серия светильников ВЗГ-200АМС-СД предназначена для освещения взрывоопасных зон 1 и 2 классов. Подходят для применения на промышленных объектах, открытых площадках и эстакадах, в специальных помещениях и цехах.

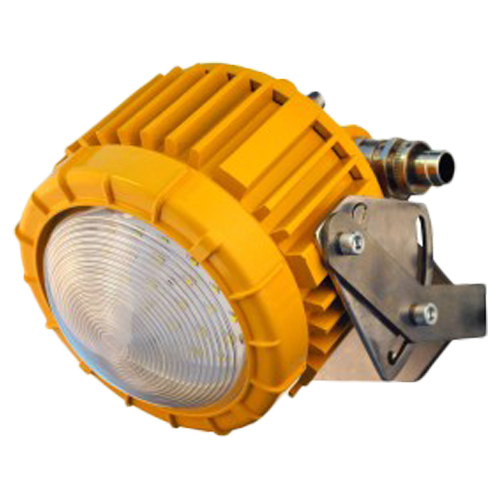

ВЗГ-200АМС-СД выпускаются в нескольких модификациях, различающихся по мощности. Линейка приборов включает в себя взрывозащищенные светильники мощностью 15, 20, 30, 40, 50, 60 Вт, при этом для модели 30 Вт также доступна версия аккумуляторного светильника для задач аварийного и эвакуационного освещения.

Также в продаже имеются универсальные светильники ВЗГ-200АМС, подходящие для работы со многими типами ламп.

Особенности ВЗГ-200АМС-СД:

  • Для всех типов светильников разработаны универсальные скобы и узлы крепления, а также по дополнительному заказу доступны варианты креплений на трубу (ТМ31), потолок или стену (ПГ21, ТР22).

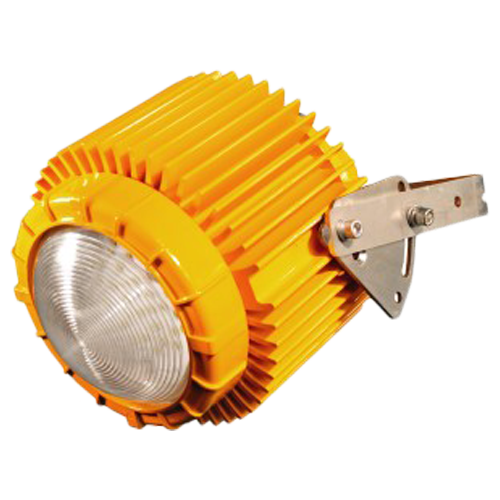

  • В моделях мощностью 50 и 60 Вт внедрен более эффективный корпусной радиатор теплоотвода.
  • Все светильники могут быть дополнительно оборудованы защитной решеткой.
  • Тип покрытия позволяет изделиям надежно работать в условиях морской и арктической климатики.
  • Корпус светодиодных светильников ВЗГ-200АМС-СД изготовлен методом литья под давлением из коррозионостойкого алюминиевого сплава LM20, с последующей механической обработкой и нанесением лакокрасочных материалов.

Таблица диапазонов обжимаемого кабеля, мм

Тип прокладки кабеля

Диапазон обжимаемого кабеля

20S16

20S

20

Открытый монтаж (О)

Ø3,1 -8,6

Ø6,1-11,7

Ø6,5-13,9

Бронированный кабель (Б)

Ø6,1-13,2
(вн. Ø3,1-8,6)

Ø9,5-15,9
 (вн. Ø6,1-11,7)

Ø12,5-20,9
 (вн. Ø6,5-13,9)

В металлорукаве (МР10)

Ø3,1-8,6

-

-

В металлорукаве (МР12)

Ø3,1-8,1

-

-

В металлорукаве (МР15)

-

Ø6,1-11,7

Ø6,5-13,0

В металлорукаве (МР20)

-

-

Ø6,5-13,9

В тубе М20х1,5 (Т20)

Ø3,1-8,6

Ø6,1-11,7

Ø6,5-13,9

В трубе G½ (Т1)

Ø3,1-8,6

Ø6,1-11,7

Ø6,5-13,9

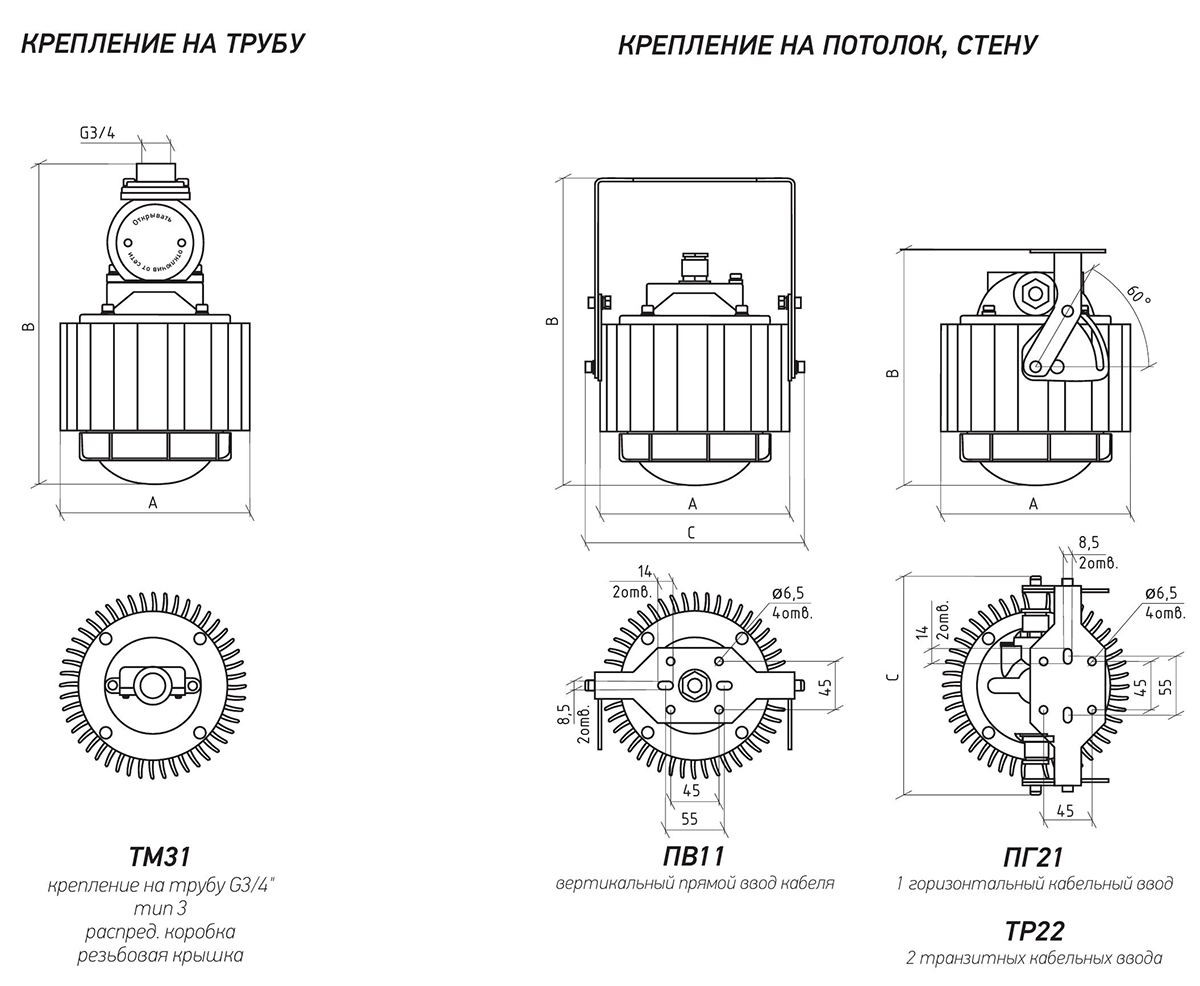

Габаритные размеры светильников ВЗГ-200АМС-СД

Габаритный чертеж светильников ВЗГ-200АМС-СД

Модель

Световой поток, лм

Ном.
мощность,
Вт

Потр.
ток,
А

Температура
эксплуатации

Размеры
без

кабельных
вводов,
мм

Масса,
кг

поликарбонат
П16

боросиликатное
стекло
С05

+50°С

+55°С

Темпер.
класс

А

В

С

Крепление на трубу

ВЗГ-200АМС-СД-15-ТМ31

1900

2050

15

0,071

Т6

Т6

150

270

150

2,6

ВЗГ-200АМС-СД-20-ТМ31

2500

2700

20

0,095

Т6

Т6

150

270

150

2,6

ВЗГ-200АМС-СД-30-ТМ31

3800

4000

30

0,142

Т6

Т5

150

270

150

2,6

ВЗГ-200АМС-СД-40-ТМЭ1

4750

5050

40

0,189

Т6

Т5

150

270

150

2,6

ВЗГ-200АМС-СД-50-ТМ31

6500

6950

50

0,238

Т6

Т6

175

300

175

4,0

ВЗГ-200АМС-СД-60-ТМ31

7450

7950

60

0,285

Т6

Т6

175

300

175

4,0

Крепление на потолок, стену

ВЗГ-200АМС-СД-15-ПВ11

1900

2050

15

0,071

Т6

Т6

150

265

175

2,6

ВЗГ-200АМС-СД-20-ПВ11

2500

2700

20

0,095

Т6

Т6

150

265

175

2,6

ВЗГ-200АМС-СД-30-ПВ11

3800

4000

30

0,142

Т6

Т5

150

265

175

2,6

ВЗГ-200АМС-СД-40-ПВ11

4750

5050

40

0,189

Т6

Т5

150

265

175

2,6

ВЗГ-200АМС-СД-50-ПВ11

6500

6950

50

0,238

Т6

Т6

175

290

205

4,0

ВЗГ-200АМС-СД-60-ПВ11

7450

7950

60

0,285

Т6

Т6

175

290

205

4,0

ВЗГ-200АМС-СД-15-ТР22

1900

2050

15

0,071

Т6

Т6

150

200

180

2,7

ВЗГ-200АМС-СД-20-ТР22

2500

2700

20

0,095

Т6

Т6

150

200

180

2,7

ВЗГ-200АМС-СД-30-ТР22

3800

4000

30

0,142

Т6

Т5

150

200

180

2,7

ВЗГ-200АМС-СД-40-ТР22

4750

5050

40

0,189

Т6

Т5

150

200

180

2,7

ВЗГ-200АМС-СД-50-ТР22

6500

6950

50

0,238

Т6

Т6

175

220

205

4,0

ВЗГ-200АМС-СД-60-ТР22

7450

7950

60

0,285

Т6

Т6

175

220

205

4,0

Технические характеристики

Пульсации светового потока Не более 1%
Цветовая температура 5000 К
Коэффициент мощности 0,98
Коэффициент полезного действия 95%
Материалы изготовления Алюминиевый сплав (корпус), боросиликатное стекло или поликарбонат (рассеиватель)
Способ крепления или установки Универсальная скоба из нержавеющей стали; на трубу G¾”
Электроподключение L, N, PE сечением провода до 2,5 мм2
Маркировка взрывозащиты 1ExdIIBT5, 1ExdIICT5
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) ОМ1, УХЛ1
Исполнение по степени защиты IP68
Вес 2,6...4,0 кг

Структура обозначения, пример заказа

ВЗГ-200АМС
СД
30
ТР22
C05
220
20
МР15
/Опции

Тип кабельного ввода: О-открытый монтаж; Б-бронированный кабель; МР10-в металлорукаве 10; МР12-в металлорукаве 12; МР15-в металлорукаве 15; МР20-в металлорукаве 20; ТР20-в трубе М20х1,5; Т1-в трубе G½

Диапазон обжимаемого кабеля: 20 - Ø6,5-13,0 мм

Входное напряжение:
220 - 220 В AC, 50/60 Гц;
036 - 36 В AC;
024 - 24 В DC;
012 - 12 В DC

Рассеиватель:
П16 - поликарбонат;
С05 - боросиликатное стекло;
СС5 - боросиликатное стекло с сеткой

Тип крепления/монтажа светильника:
ТМ31 - монтаж на трубу G¾, тип 3;
ПВ11 - монтаж на скобу, тип 1, (1 каб. ввод);
ПГ21 - монтаж на скобу, тип 2, (1 каб. ввод);
ТР22 - монтаж на скобу, тип 2, (2 каб. ввода)

Мощность светильника:
15 - 15 Вт;
20 - 20 Вт;
30 - 30 Вт;
40 - 40 Вт;
50 - 50 Вт;
60 - 60 Вт

Источник света: светодиоды

Наименование модели

Стандартный комплект поставки

  • Светильник взрывозащищенный светодиодный ВЗГ-200АМС-СД.
  • Техническая документация.

Дополнительная комплектация, опции

ОПЦИЯ1 / ВТОРИЧНАЯ ОПТИКА

Код заказа

Параметры

Г060

Глубокая диаграмма светораспределения, кривая силы света 60°

Г040

Глубокая диаграмма светораспределения, кривая силы света 40°

К025

Концентрированная диаграмма светораспределения, кривая силы света 25°

К017

Концентрированная диаграмма светораспределения, кривая силы света 17°

ОПЦИЯ2 / ЦВЕТОВАЯ ТЕМПЕРАТУРА СВЕЧЕНИЯ

Код заказа

Параметры

Не указывается

Коррелированная цветовая температура 5000 К (базовое исполнение)

6800К

Коррелированная цветовая температура 6800 К

6500К

Коррелированная цветовая температура 6500 К

4000К

Коррелированная цветовая температура 4000 К

3500К

Коррелированная цветовая температура 3500 К

3000К

Коррелированная цветовая температура 3000 К

2700К

Коррелированная цветовая температура 2700 К

Скачать документацию

Инструкция по установке ВЗГ-200 АМС СД АК.

Инструкция по установке ВЗГ-200 АМС СД ПВ 15, 30, 40 Вт.

Инструкция по установке ВЗГ-200 АМС СД ПВ 50 Вт.

ВЗГ-200 АМС СД АК 30 Вт. IES-файлы.

ВЗГ-200 АМС СД ПВ 15 Вт. IES-файлы.

ВЗГ-200 АМС СД ПВ 30 Вт. IES-файлы.

ВЗГ-200 АМС СД ПВ 40 Вт. IES-файлы.

ВЗГ-200 АМС СД ПВ 50 Вт. IES-файлы.

ВЗГ-200 АМС СД ПВ 60 Вт. IES-файлы.
