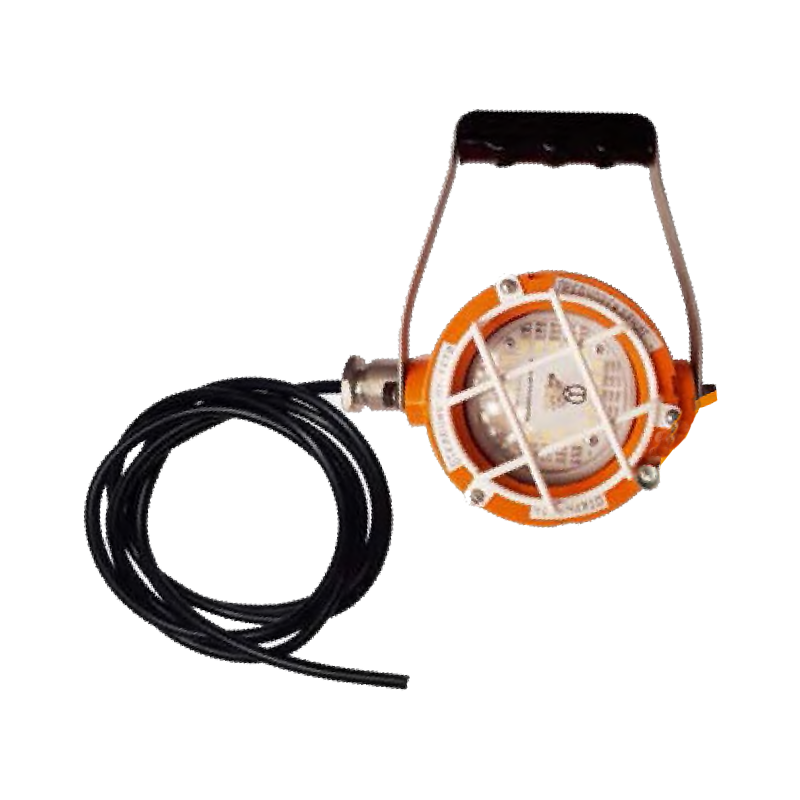

ДСП70 светильники переносные взрывозащищенные светодиодные

Скачать PDF

Назначение: Переносные/Передвижные

Напряжение питания: = 12 В, = 24 В, = 36 В, ≈ 12 В, ≈ 24 В, ≈ 36 В

Потребляемая мощность: 10 Вт, 20 Вт, 30 Вт, 40 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1200 лм, 2400 лм, 3600 лм, 4800 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодный взрывозащищенный переносный светильник ДСП70 используется во внутренних помещениях промышленных и производственных предприятий с риском присутствия в них взрывоопасных газов и пыли. Предназначен для взрывоопасных зон классов 1 и 2, а также 21 и 22, в соответствии с маркировкой взрывозащиты:

  • ДСП70-10(-20;-30): 1ExdIICT6.
  • ДСП70-40: 1ExdIICT5.

Передвижной светильник ДСП70 состоит из корпусных алюминиевых частей, окрашеных порошковой краской. Соединение корпуса и крышки резьбовое. Светодиодный модуль защищает элемент из высокотемпературного, ударопрочного, светопропускающего стекла. Внутри корпуса переносного светильника ДСП70 установлен светоизлучающий модуль с источником питания. Защитная сетка выполнена из стали. Конструкция приборов соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1, ГОСТ 31610 .28- 2012/IEC 60079-28:2006.

  • Индекс цветопередачи: не менее 80 Ra.
  • Коэффициент пульсаций: не более 1%.
  • Температура окружающей среды: -60...+45°С.

Технические характеристики

Цветовая температура 4000К (по заказу 2700К÷6000К)
Угол излучения 120°
Коэффициент мощности 0,98
Коэффициент полезного действия 0,90%
Материалы изготовления Алюминиевый сплав, ударопрочное стекло, сталь
Электроподключение Подключение кабелем 25 м вне взрывоопасной зоны или через взрывозащищенный разъем
Маркировка взрывозащиты 1ExdIICT5, 1ExdIICT6
Класс защиты от поражения электрическим током III
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 134х117 мм
Вес 4,4 кг

Структура обозначения, пример заказа

ДСП
70
40
002

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (10, 20, 30 или 40 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Аналог* светильника с лампой ЛОН, Вт

Аналог** светильника с лампой ДРЛ, Вт

Вид исполнения
(вентиляционный клапан)

Напряжение, В

Мощность, Вт

ДСП70-40-001

12, 24, 36, 40
(10÷60 AC/DC)

40

300

125

нет

ДСП70-40-002

есть

ДСП70-30-005

30

150-200

80-125

нет

ДСП70-30-006

есть

ДСП70-20-009

20

100-150

80

нет

ДСП70-20-010

есть

ДСП70-10-013

10

60-75

50

нет

ДСП70-10-014

есть

 *При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
**При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.

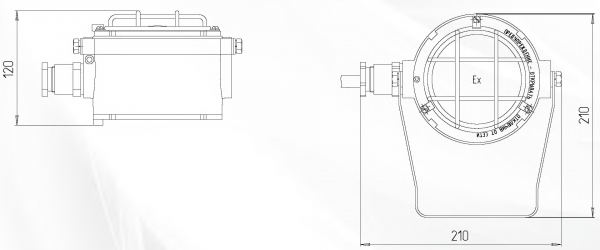

Габаритные и присоединительные размеры светильников ДСП70

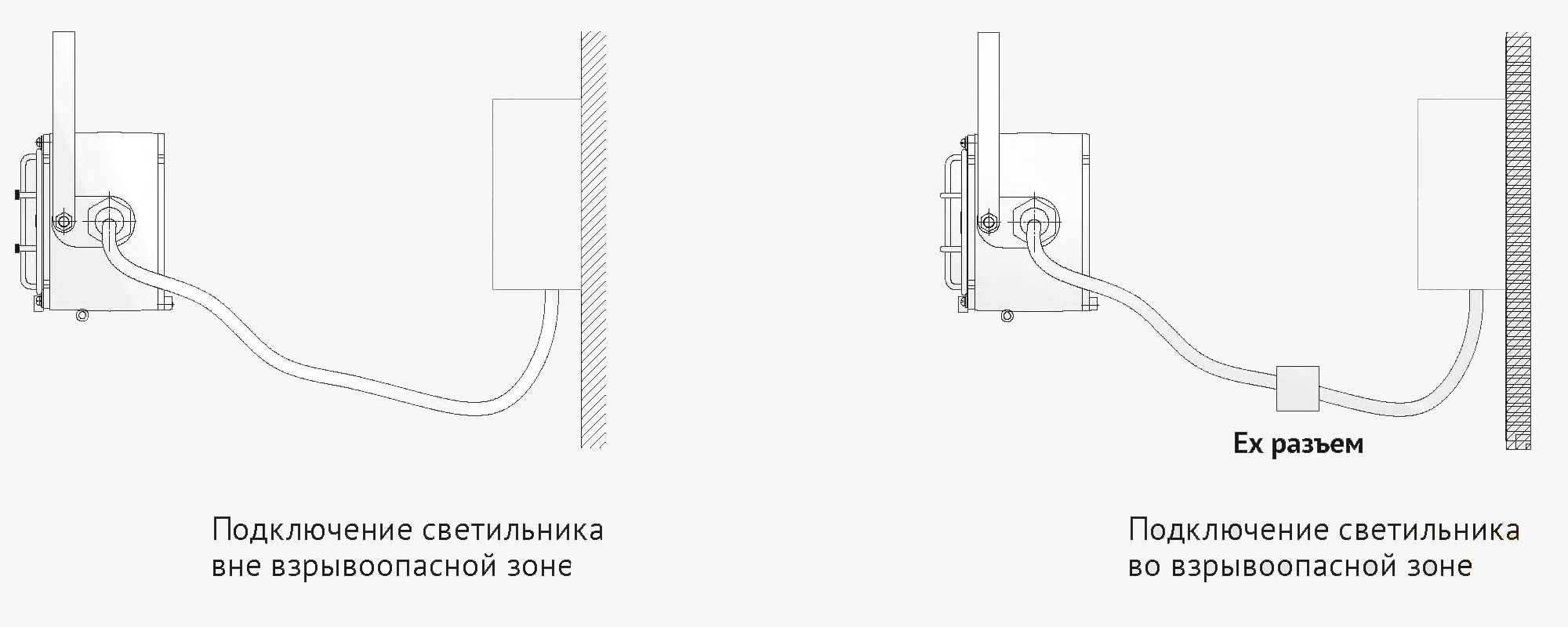

Варианты установки

Стандартный комплект поставки

  • Светильник с СД модулем и кабелем 25 м - 1 шт.
  • Сетка защитная - 1 шт.

Дополнительная комплектация, опции

  • Кабель свыше 25 м.
