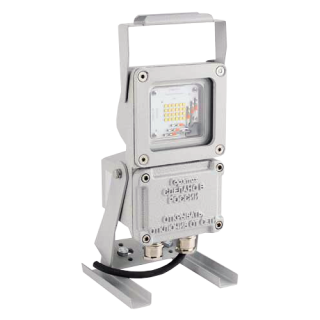

СГР07 светильники переносные взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Передвижные

Напряжение питания: = 12...36 В, ≈ 110...230 В

Потребляемая мощность: 9,6 Вт, 18,5 Вт, 28,5 Вт, 37 Вт, 59 Вт, 71 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1240 лм, 2480 лм, 3720 лм, 4960 лм, 7440 лм, 9920 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные светильники СГР07 используются во внутренних помещениях промышленных предприятий, на открытых промышленных площадках с целью освещения рабочего пространства. Взрывозащищенность переносных светильников позволяет применять их в местах возможного присутствия взрывоопасных сред. Данные приборы имеют низкий коэффициент пульсации, поэтому подходят для освещения ремонтных и аварийных работ повышенной ответственности.

Взрывозащищенные светильники СГР07 являются осветительными приборами со светодиодной матрицей. Выпускаются на основе солнечно белых сверхъярких светодиодов производства NICHIA (Япония) и отличаются высокой степенью КПД. Энергетический световой поток составляет ~155 лм на 1 Вт.

Корпуса взрывозащищенных светодиодных светильников СГР07 выполнены из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для изготовления приборов используются не влияющие на производительность материалы, такие как клей, компаунд, конформное покрытие, смазочные материалы и уплотнители. Для покрытия корпусов используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035. Срок службы корпусов светильников составляет более 25 лет.

Внутри корпуса расположена полностью герметичная камера, заполненная воздухом и содержащая установленные светодиодные платы. Данный герметичный контур не нарушается во время эксплуатации светильника на объекте заказчика и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.

Светопропускная часть переносных светильников СГР07 представляет собой ударопрочное термостойкое стекло. Этот элемент прибора обладает высокой механической прочностью, износоустойчивостью, термостойкостью при перепаде температур и химостойкостью. При этом материалы, используемые при создании стекла, не влияют на уровень светового потока матрицы. Угол половинной яркости составляет 110°-120°.

Корпус светильников имеет два отверстия, предназначенных для установки взрывозащищенных кабельных вводов. Внутри вводной коробки установлены клеммы для подключения питающих проводов. Наличие дополнительных клемм внутри вводной коробки обеспечивают возможность группового подключения.

Таблица рекомендуемых замен основных типов ламп на светодиодные светильники типа СГР07

Взрывозащищенные светодиодные
светильники серии СГР07

Компактная люминесцентная
лампа

Галогенная лампа

Лампа накаливания

Ртутная (ДРЛ)

Натриевая (ДНаТ)

Метллогалогенная

СГР07-1240С

21 Вт

75 Вт

100 Вт

50 Вт

До 50 Вт

20 Вт

СГР07-2480С

40 Вт

150 Вт

200 Вт

80 Вт

50 Вт

35 Вт

СГР07-3720С

60 Вт

200 Вт

300 Вт

100 Вт

60 Вт

50 Вт

СГР07-4960С

80 Вт

300 Вт

300-500 Вт

125 Вт

70 Вт

60 Вт

СГР07-7440С

120 Вт

450 Вт

600 Вт

125-250 Вт

100 Вт

100 Вт

СГР07-9920С

-

500 Вт

750 Вт

250 Вт

100 Вт

100 Вт

*Значения мощности ламп, приведенные в таблице, являются усредненными, т.к. световая отдача ламп (лм/Вт) может отличаться в зависимости от производителя.

Технические характеристики

Пульсации светового потока Менее 5% (менее 0,5% для СГР07-1240С, 220AC)
Тип кривой силы света Д - Косинусная
Коэффициент мощности До 0,98
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав, антистатическое полимерно-эпоксидное окрашивание, термостойкое ударопрочное стекло
Электроподключение Прямое подключение к патрону или к клеммам L, N, PЕ через кабельный ввод 1/4" NPT (для СГР07-1240С, СГР07-2480С, СГР07-3720, СГР07-1240С.../ТЕРМО), 3/4"NPT (для СГР07-4960С, СГР07-7440С, СГР07-9920С, СГР07-2480С.../ТЕРМО, СГР07-3720.../ТЕРМО, СГР07-4960С)
Сечение подсоединяемых жил 2,5 мм2 (для СГР07-1240С, СГР07-2480С, СГР07-3720, СГР07-4960С, СГР07-7440,; СГР07-9920С)
Маркировка взрывозащиты 1ExdbembIICT4, 1ExdembIICT5, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 123х106х211...234х390х181 мм
Вес 4 кг; 7 кг

Структура обозначения, пример заказа

СГР07
3720
12DC
Х
/МОРЕ

Опции (МОРЕ - морское исп., ПРОМ - общепромышленное исп., ТЕРМО - исполнение для высоких температур до +100°C, Ш - исполнение на штативе, ВГМ - взрывозащищенная вилка типа ВГМ)

Количество и тип кабельных вводов

Шифр напряжения питания (12DC для напряжения = 12...36 В или 220AC для напряжения ~ 110...230 В)

Мощность светового потока (1240 лм, 2480 лм, 3720 лм, 4960 лм, 7440 лм, 9920 лм)

Обозначение модели

Варианты исполнений

Габаритные и присоединительные размеры светильников СГР07

Светильники СГР07-1240С, СГР07-2480С, СГР07-3720
СГР07-1240С.../ТЕРМО
Светильники СГР07-4960С, СГР07-7440С, СГР07-9920С
СГР07-2480С.../ТЕРМО, СГР07-3720.../ТЕРМО, СГР07-4960С.../ТЕРМО



Габаритные размеры взрывозащищенных светодиодных светильников СГР07

Модель

Максимальный световой поток источника света, лм

Потребл. ток,
А  (~ 220 В)

Уст. мощность
Py, Вт

Температурный класс

Размер, мм

Масса, кг

A

B

C

СГР07-1240С

1240

0,08

9,6

Т5

350

154

145

4,0

СГР07-2480С

2480

0,086

18,5

Т5

СГР07-3720С

3720

0,132

28,5

Т5

СГР07-4960С

4960

0.168

37

Т5

390

234

181

7

СГР07-7440С

7440

0.268

59

Т5

СГР07-9920С

9920

0.336

71

Т5



Габаритные размеры взрывозащищенных светодиодных светильников СГР07.../ТЕРМО (исполнение для высоких температур)

Модель

Максимальный световой поток источника света, лм

Потребл. ток,
А  (~ 220 В)

Уст. мощность
Py, Вт

Темп. класс

Размер, мм

Масса, кг

A

B

C

D

E

ØF

X1

X2

СГР07-1240С.../ТЕРМО

1240

0,08

9,6

Т4

211

123

106

29

60

6,5

37

135

4,0

СГР07-2480С.../ТЕРМО

2480

0,086

18,5

Т4

255

200

95

40

70

11

30

140

7

СГР07-3720С.../ТЕРМО

3720

0,132

28,5

Т4

СГР07-4960С.../ТЕРМО

4960

0.168

37

Т4



Таблица фотометрических кривых КД/1000 ЛМ

СГР07-1240С, СГР07-2480С, СГР07-3720С
(тип Д-косинусная)
СГР07-4960С
(тип Д-косинусная)
СГР07-7440С, СГР07-9920С
(тип Д-косинусная)

Стандартный комплект поставки

  • Светильник СГР07.
  • Паспорт.

Дополнительная комплектация, опции

  • Морское исполнение.
  • Невзрывозащищенное общепромышленное исполнение, Токр +85 °С.
  • Исполнение для высоких температур до +100°C, с возможностью пребывания в выключенном состоянии при Токр +125°С.
  • Исполнение на штативе.
  • Взрывозащищенная вилка типа ВГМ
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
