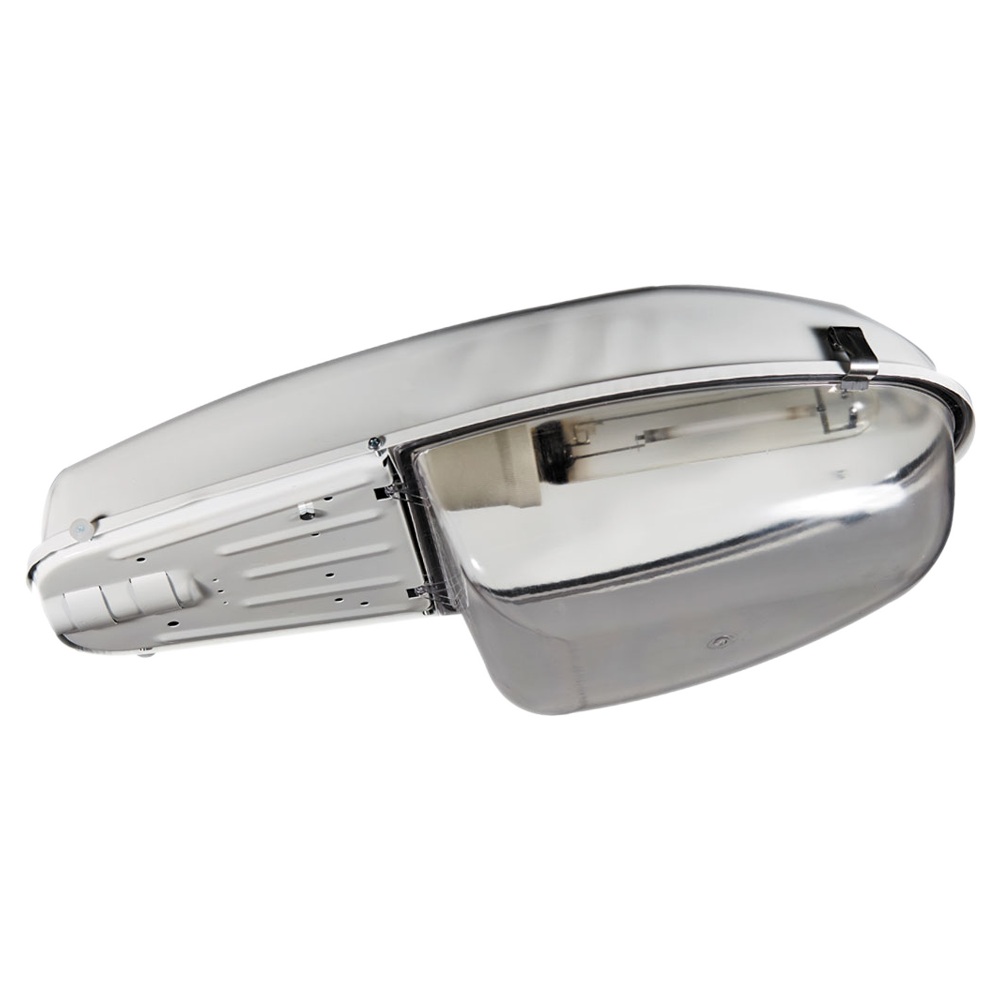

ЖКУ-06 светильники консольные

Скачать PDF

Назначение: Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 220 В

Потребляемая мощность: 70 Вт, 100 Вт, 150 Вт, 250 Вт, 400 Вт

Тип источника света: Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Описание

Уличные светильники ЖКУ-06 предназначены для освещения улиц и дорог со средней интенсивностью движения. Применимы для освещения площадей, дорог, железнодорожных платформ и территорий предприятий.

Корпус светильников серии ЖКУ-06 выполнен из стального проката методом глубокой вытяжки. Покрытие - атмосферостойкая
порошковая эмаль. Степень защиты оптического отсека -  IP-54, отсека ПРА -  IP-23.

Осветительные приборы ЖКУ-06 имеют различные варианты исполнений:

  • 012 - без отражателя, ЭмПРА коменсированный, выпуклый плафон из поликарбоната.
  • 112 - с алюминиевым отражателем, ЭмПРА компенсированный, выпуклый плафон из поликарбоната.
  • 002 - без отражателя, ЭмПРА некомпенсированный, выпуклый плафон из поликарбоната.
  • 102 - с алюминиевым отражателем, ЭмПРА некомпенсированный, выпуклый плафон из поликарбоната.
  • 014 - без отражателя, ЭмПРА компенсированный, без плафона.
  • 114 - с алюминиевым отражателем, ЭмПРА компенсированный, без плафона.
  • 004 - без отражателя, ЭмПРА некомпенсированный, без плафона.
  • 104 - с алюминиевым отражателем, ЭмПРА некомпенсированный, без плафона

  Особенности светильников ЖКУ-06:

  • Наружные светильники ЖКУ-06 выпускаются мощностью до 400 Вт.
  • Доступ к лампе и ПРА осуществляется с помощью открытия двух защёлок. Для замены ПРА необходимо открутить два специальных винта, удерживающих отсек для балласта.
  • Рекомендуется установка на консоль диаметром 48 мм под углом 15-20 градусов к горизонту.
  • Плафон к светильнику заказывается отдельно.

Технические характеристики

Тип кривой силы света Ш - Широкая
Коэффициент мощности ≥0,6; ≥0,85
Коэффициент полезного действия 65%, 70%
Тип патрона E27, E40
Материалы изготовления Сталь штампованная (корпус), эмаль порошковая белого цвета (покрытие), поликарбонат (плафон), алюминий (отражатель)
Способ крепления или установки Консольный
Наличие пускорегулирующего устройства ЭмПРА
Маркировка взрывозащиты Нет
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP54
Габаритные размеры 640х280х240 м
Вес 3,6...7,7 кг

Структура обозначения, пример заказа

Ж
К
У
06
150
1
1
2

Плафон (2 - выпуклый из поликарбоната, 4 - без плафона)

ПРА (0 - электромагнитный некомпенсированный, 1 - электромагнитный компенсированный)

Отражатель (0 - без отражателя, 1 - алюминиевый)

Потребляемая мощность (70 Вт, 100 Вт, 150 Вт, 250 Вт, 400 Вт)

Серия

Тип светильника (Уличный)

Способ установки (Консольный)

Источник света (Натриевая ДНаТ)

Варианты исполнений

Наименование

Источник
 света

Номинальная
 мощность

Патрон

cos ф

КПД, %

КСС

Масса, кг

ЖКУ 06-70-012

ДНаТ

70

Е27

≥ 0,85

65

Ш

3,6

ЖКУ 06-70-112

ДНаТ

70

Е27

≥ 0,85

70

Ш

3,7

ЖКУ 06-70-002

ДНаТ

70

Е27

≥ 0,6

65

Ш

3,7

ЖКУ 06-70-102

ДНаТ

70

Е27

≥ 0,6

70

Ш

3,7

ЖКУ 06-70-014

ДНаТ

70

Е27

≥ 0,85

65

Ш

3,6

ЖКУ 06-70-114

ДНаТ

70

Е27

≥ 0,85

70

Ш

3,7

ЖКУ 06-70-004

ДНаТ

70

Е27

≥ 0,6

65

Ш

3,6

ЖКУ 06-70-104

ДНаТ

70

Е27

≥ 0,6

70

Ш

3,6

ЖКУ 06-100-012

ДНаТ

100

Е40

≥ 0,85

65

Ш

3,9

ЖКУ 06-100-112

ДНаТ

100

Е40

≥ 0,85

70

Ш

3,9

ЖКУ 06-100-002

ДНаТ

100

Е40

≥ 0,6

65

Ш

3,8

ЖКУ 06-100-102

ДНаТ

100

Е40

≥ 0,6

70

Ш

3,9

ЖКУ 06-100-014

ДНаТ

100

Е40

≥ 0,85

65

Ш

3,9

ЖКУ 06-100-114

ДНаТ

100

Е40

≥ 0,85

70

Ш

4,0

ЖКУ 06-100-004

ДНаТ

100

Е40

≥ 0,6

65

Ш

3,8

ЖКУ 06-100-104

ДНаТ

100

Е40

≥ 0,6

70

Ш

3,8

ЖКУ 06-150-012

ДНаТ

150

Е40

≥ 0,85

65

Ш

4,7

ЖКУ 06-150-112

ДНаТ

150

Е40

≥ 0,85

70

Ш

4,8

ЖКУ 06-150-002

ДНаТ

150

Е40

≥ 0,6

65

Ш

4,7

ЖКУ 06-150-102

ДНаТ

150

Е40

≥ 0,6

70

Ш

4,7

ЖКУ 06-150-004

ДНаТ

150

Е40

≥ 0,6

65

Ш

5,0

ЖКУ 06-150-104

ДНаТ

150

Е40

≥ 0,6

70

Ш

4,7

ЖКУ 06-150-014

ДНаТ

150

Е40

≥ 0,85

65

Ш

4,7

ЖКУ 06-150-114

ДНаТ

150

Е40

≥ 0,85

70

Ш

4,7

ЖКУ 06-250-012

ДНаТ

250

Е40

≥ 0,85

65

Ш

4,5

ЖКУ 06-250-112

ДНаТ

250

Е40

≥ 0,85

70

Ш

4,6

ЖКУ 06-250-002

ДНаТ

250

Е40

≥ 0,6

65

Ш

4,5

ЖКУ 06-250-102

ДНаТ

250

Е40

≥ 0,6

70

Ш

4,5

ЖКУ 06-250-014

ДНаТ

250

Е40

≥ 0,85

65

Ш

4,5

ЖКУ 06-250-114

ДНаТ

250

Е40

≥ 0,85

70

Ш

4,5

ЖКУ 06-250-004

ДНаТ

250

Е40

≥ 0,6

65

Ш

4,5

ЖКУ 06-250-104

ДНаТ

250

Е40

≥ 0,6

70

Ш

4,5

ЖКУ 06-400-012

ДНаТ

400

Е40

≥ 0,85

65

Ш

7,7

ЖКУ 06-400-112

ДНаТ

400

Е40

≥ 0,85

70

Ш

7,7

ЖКУ 06-400-002

ДНаТ

400

Е40

≥ 0,6

65

Ш

7,6

ЖКУ 06-400-102

ДНаТ

400

Е40

≥ 0,6

70

Ш

7,6

ЖКУ 06-400-014

ДНаТ

400

Е40

≥ 0,85

65

Ш

7,7

ЖКУ 06-400-114

ДНаТ

400

Е40

≥ 0,85

70

Ш

7,7

ЖКУ 06-400-004

ДНаТ

400

Е40

≥ 0,6

65

Ш

7,6



Габаритные и присоединительные размеры светильников ЖКУ-06

Стандартный комплект поставки

  • ЖКУ-06 светильник консольный.
  • Паспорт.

Дополнительная комплектация, опции

  • Плафон.
