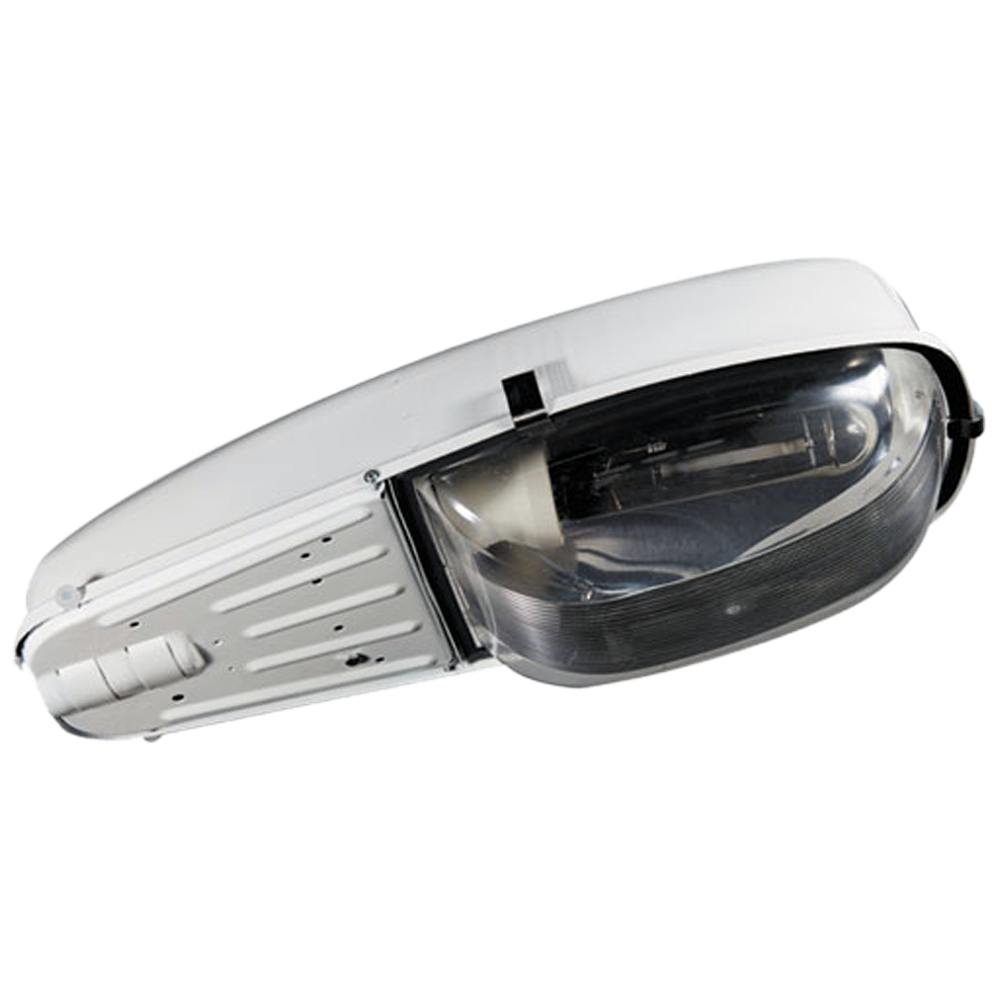

ЖКУ-77 светильники консольные

Скачать PDF

Назначение: Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 220 В

Потребляемая мощность: 71 Вт, 100 Вт, 150 Вт, 250 Вт

Тип источника света: Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Описание

Дорожные светильники эконом класса ЖКУ-77 предназначены для освещения улиц, тротуаров, главных и второстепенных дорог, трасс разного целевого назначения (федеральные, транзитные), транспортных и пешеходных связей на производственных участках, в микрорайонах.

Осветительные приборы ЖКУ-77 имеют различные варианты исполнений:

  • 002 - без отражателя, выпуклый плафон из поликарбоната.
  • 102 - с алюминиевым отражателем, выпуклый плафон из поликарбоната.
  • 004 - без отражателя, без плафона.
  • 104 - с алюминиевым отражателем, без плафона.

  Особенности светильников ЖКУ-77:

  • Данные светильники стандартно комплектуются электромагнитным некомпенсированным пускорегулирующим аппаратом (ЭмПРА). Для замены ПРА необходимо открутить два специальных винта, которые удерживают отсек для балласта.
  • Доступ к лампе и ПРА осуществляется с помощью открытия трех защёлок.
  • Плафон к светильнику заказывается отдельно.

Технические характеристики

Тип кривой силы света Ш - Широкая
Коэффициент мощности ≥0,6
Коэффициент полезного действия 55%, 60%, 65%, 70%
Тип патрона E40
Материалы изготовления Сталь штампованная (корпус), эмаль порошковая белого цвета (покрытие), алюминий (отражатель), поликарбонат (плафон)
Способ крепления или установки Консольный
Наличие пускорегулирующего устройства ЭмПРА
Маркировка взрывозащиты Нет
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP54
Габаритные размеры 625х280х120 мм, 625х280х205 мм (до 250 Вт)
Вес 3,6...4,7 кг

Структура обозначения, пример заказа

Ж
К
У
77
150
1
0
4

Плафон (2 - выпуклый из поликарбоната, 4 - без плафона)

ПРА (0 - электромагнитный некомпенсированный)

Отражатель (0 - без отражателя, 1 - алюминиевый)

Потребляемая мощность (70 Вт, 100 Вт, 150 Вт, 250 Вт)

Серия

Тип светильника (Уличный)

Способ установки (Консольный)

Источник света (Натриевая ДНаТ)

Варианты исполнений

Наименование

Источник
света

Номинальная
мощность

Патрон

cos ф

КПД, %

КСС

Масса, кг

ЖКУ 77-70-004

ДНаТ

70

Е27

≥ 0,6

65

Ш

3,6

ЖКУ 77-70-104

ДНаТ

70

Е27

≥ 0,6

70

Ш

3,6

ЖКУ 77-100-004

ДНаТ

100

Е40

≥ 0,6

65

Ш

3,8

ЖКУ 77-100-104

ДНаТ

100

Е40

≥ 0,6

70

Ш

3,9

ЖКУ 77-150-004

ДНаТ

150

Е40

≥ 0,6

65

Ш

4,6

ЖКУ 77-150-104

ДНаТ

150

Е40

≥ 0,6

70

Ш

4,7

ЖКУ 77-250-004

ДНаТ

250

Е40

≥ 0,6

65

Ш

4,4

ЖКУ 77-250-104

ДНаТ

250

Е40

≥ 0,6

70

Ш

4,5

ЖКУ 77-70-002

ДНаТ

70

Е27

≥ 0,6

55

Ш

3,6

ЖКУ 77-70-102

ДНаТ

70

Е27

≥ 0,6

60

Ш

3,7

ЖКУ 77-100-002

ДНаТ

100

Е40

≥ 0,6

55

Ш

3,8

ЖКУ 77-100-102

ДНаТ

100

Е40

≥ 0,6

60

Ш

3,9

ЖКУ 77-150-002

ДНаТ

150

Е40

≥ 0,6

55

Ш

4,7

ЖКУ 77-150-102

ДНаТ

150

Е40

≥ 0,6

60

Ш

4,7

ЖКУ 77-250-002

ДНаТ

250

Е40

≥ 0,6

55

Ш

4,5

ЖКУ 77-250-102

ДНаТ

250

Е40

≥ 0,6

60

Ш

4,5

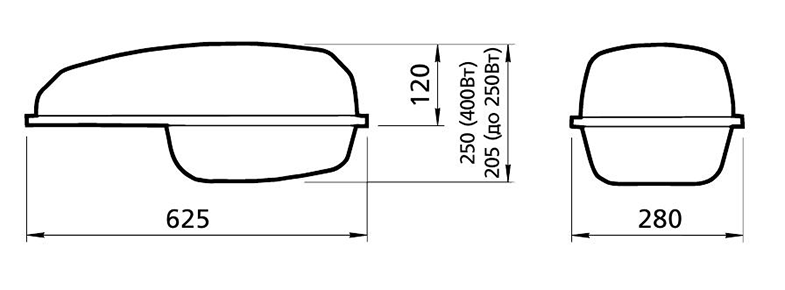

Габаритные и присоединительные размеры светильников ЖКУ-77

Стандартный комплект поставки

  • ЖКУ-77 светильник консольный.
  • Паспорт.

Дополнительная комплектация, опции

  • Решетка 77 выпуклая 250 Вт.
  • Решетка 77 выпуклая 400 Вт.
  • Решетка 77 плоская.
  • Плафон.
