ЖКУ-97 светильники консольные

Скачать PDF

Назначение: Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 220 В

Потребляемая мощность: 70 Вт, 100 Вт, 150 Вт

Тип источника света: Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Описание

Уличные светильники ЖКУ-97 предназначены для освещения улиц, тротуаров, главных и второстепенных дорог, трасс разного целевого назначения (федеральные, транзитные), транспортных и пешеходных связей на производственных участках, в микрорайонах.

Осветительные приборы ЖКУ-97 имеют различные варианты исполнений:

  • 002 - без отражателя, выпуклый плафон из поликарбоната.
  • 102 - с алюминиевым отражателем, выпуклый плафон из поликарбоната.
  • 004 - без отражателя, без плафона.
  • 104 - с алюминиевым отражателем, без плафона.
  • Исп. 1 - улучшенная комплектация.

  Особенности светильников ЖКУ-97:

  • Монтаж осуществляется на консоль (кронштейн) под углом 15-20° к горизонту. Диаметр трубы кронштейна 48 мм.
  • Данные светильники стандартно комплектуются электромагнитным некомпенсированным пускорегулирующим аппаратом (ЭмПРА).
  • Доступ к лампе и ПРА осуществляется с помощью открытия двух защёлок. Для замены ПРА необходимо открутить два специальных винта, удерживающих отсек для балласта.
  • Плафон к светильнику заказывается отдельно.

Технические характеристики

Тип кривой силы света Ш - Широкая
Коэффициент мощности ≥0,6, ≥0,85
Коэффициент полезного действия 55%, 60%, 65%, 70%
Тип патрона E27, E40
Материалы изготовления Сталь штампованная (корпус), эмаль порошковая белого цвета (покрытие), алюминий (отражатель), поликарбонат (плафон)
Способ крепления или установки Консольный
Наличие пускорегулирующего устройства ЭмПРА
Маркировка взрывозащиты Нет
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP54
Габаритные размеры 485х250х115 мм, 485х250х170 мм (до 150 Вт)
Вес 3,0...4,1 кг

Структура обозначения, пример заказа

Ж
К
У
97
70
0
0
4
-

Исп.1 (Импортная комплектация)

Плафон (2 - выпуклый из поликарбоната, 4 - без плафона)

ПРА (0 - электромагнитный некомпенсированный)

Отражатель (0 - без отражателя, 1 - алюминиевый)

Потребляемая мощность (70 Вт, 100 Вт, 150 Вт)

Серия

Тип светильника (Уличный)

Способ установки (Консольный)

Источник света (Натриевая ДНаТ)

Варианты исполнений

Наименование

Источник света

Номинальная
мощность

Патрон

cos ф

КПД, %

КСС

Масса, кг

ЖКУ 97-70-004

ДНаТ

70

Е27

≥ 0,6

65

Ш

3,0

ЖКУ 97-70-104

ДНаТ

70

Е27

≥ 0,6

70

Ш

3,0

ЖКУ 97-100-004

ДНаТ

100

Е40

≥ 0,6

65

Ш

3,2

ЖКУ 97-100-104

ДНаТ

100

Е40

≥ 0,6

70

Ш

3,2

ЖКУ 97-150-004

ДНаТ

150

Е40

≥ 0,6

65

Ш

4,0

ЖКУ 97-150-104

ДНаТ

150

Е40

≥ 0,6

70

Ш

4,0

ЖКУ 97-150-112 Исп.1

ДНаТ

150

Е40

≥ 0,85

60

Ш

4,1

ЖКУ 97-70-002

ДНаТ

70

Е27

≥ 0,6

55

Ш

3,0

ЖКУ 97-70-102

ДНаТ

70

Е27

≥ 0,6

60

Ш

3,0

ЖКУ 97-100-002

ДНаТ

100

Е40

≥ 0,6

55

Ш

3,2

ЖКУ 97-100-102

ДНаТ

100

Е40

≥ 0,6

60

Ш

3,2

ЖКУ 97-150-002

ДНаТ

150

Е40

≥ 0,6

55

Ш

4,0

ЖКУ 97-150-102

ДНаТ

150

Е40

≥ 0,6

60

Ш

4,0

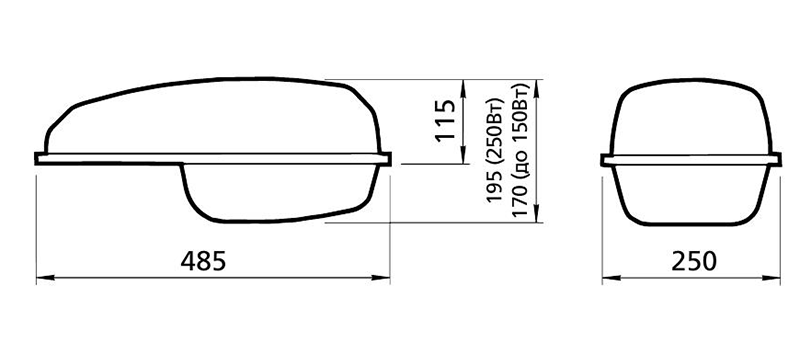

Габаритные и присоединительные размеры светильников ЖКУ-97

Стандартный комплект поставки

  • ЖКУ-97 светильник консольный.
  • Паспорт.

Дополнительная комплектация, опции

  • Решетка 97 выпуклая 150 Вт.
  • Решетка 97 выпуклая 250 Вт.
  • Плафон.
