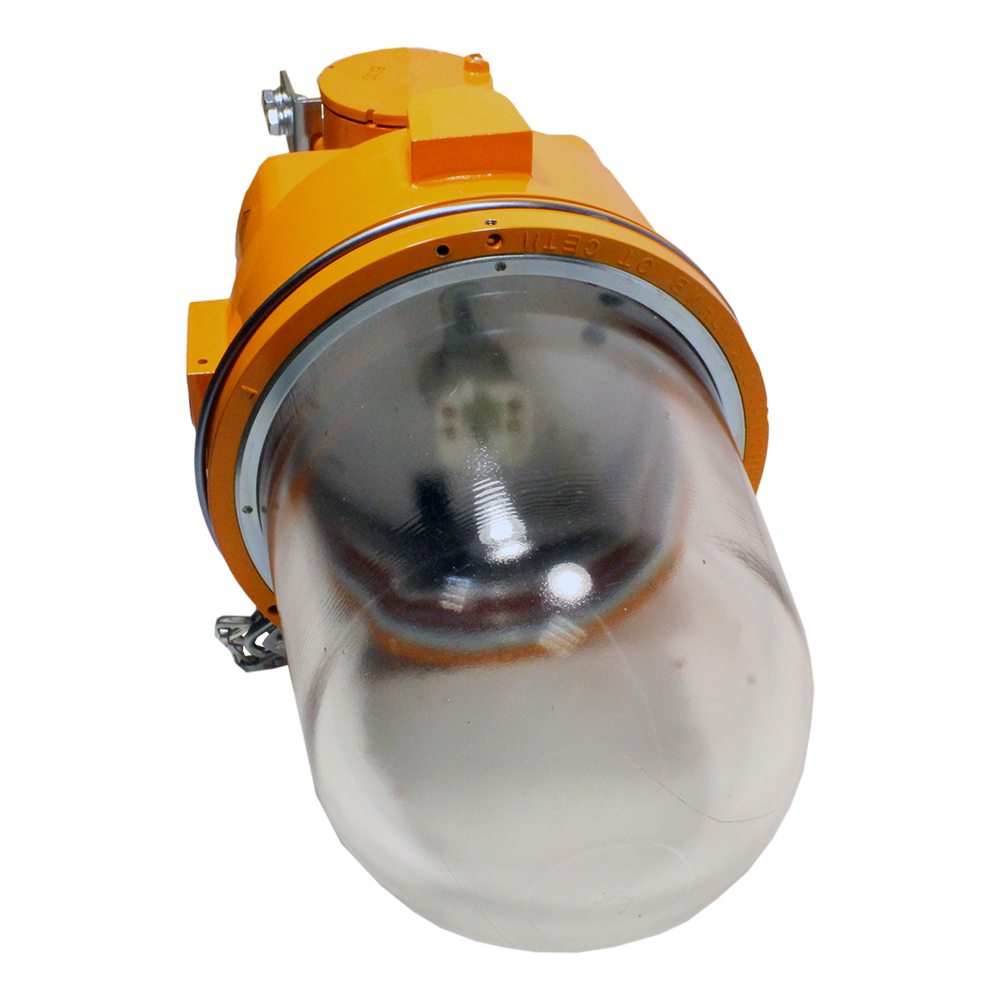

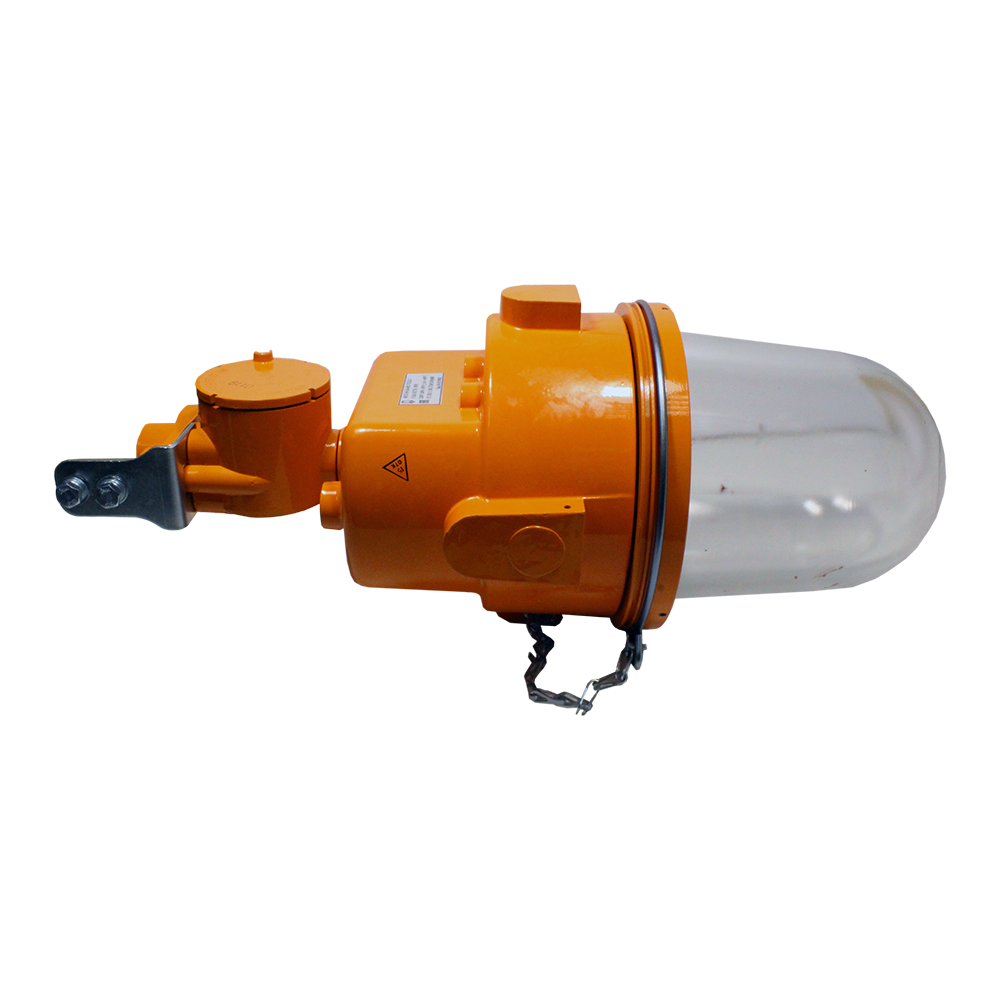

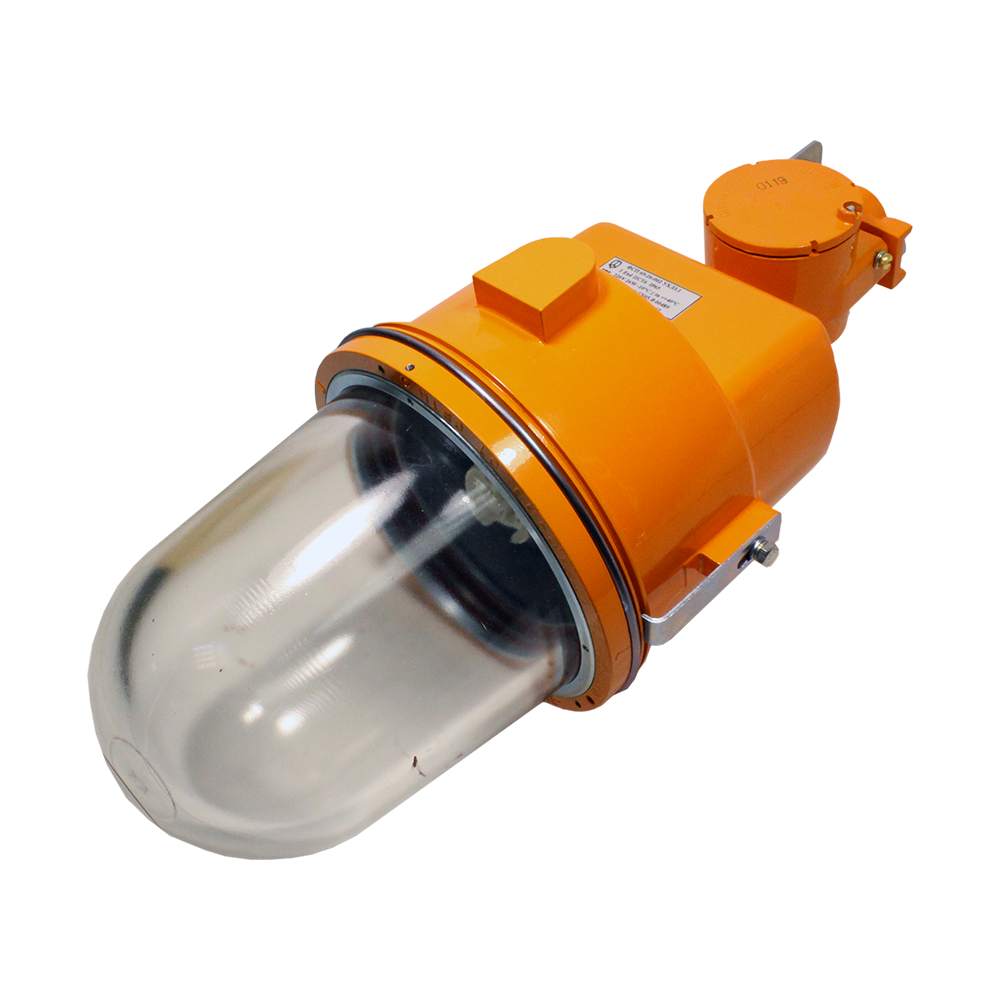

ФСП69 светильники взрывозащищенные аварийного освещения

Скачать PDF

Назначение: Для внутреннего освещения/Аварийные, Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 26 Вт

Тип источника света: Лампа ртутная НД люминесцентная компактная (КЛЛ)

Световой поток: 1800 лм

Цена (без учета НДС): 13303,00 руб.

Описание

Взрывозащищенные светильники аварийного освещения ФСП69 используются для организации аварийной световой сигнализации во взрывоопасных зонах по газу и пыли всех классов (в соответствии с маркировкой взрывозащиты). Устанавливаются на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Конструкция осветительных приборов ФСП69 соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое.

Для защиты лампы аварийный светильник ФСП69 оборудован колпаком из боросиликатного высокотемпературного стекла с высокий степенью прочности к ударам. Колпак герметично установлен в кольцо при помощи герметика.

Внутри корпуса размещены ЭПРА, блок аварийного питания (БАП) с аккумуляторной батареей. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

Технические характеристики

Тип кривой силы света Г - Глубокая, Л - Полуширокая
Коэффициент полезного действия 80%
Материалы изготовления Алюминиевый сплав, боросиликатное стекло
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16 мм для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭПРА
Маркировка взрывозащиты 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP65
Габаритные размеры ФСП69-26-001: 232х415 мм
ФСП69-26-002: 232х504 мм
Вес ФСП69-26-001: 7,5 кг
ФСП69-26-002: 8,2 кг

Структура обозначения, пример заказа

ФСП
69
26
002

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Время работы в аварийном режиме, час.

Световой поток, лм

Вид исполнения

Мощность, Вт

Цоколь

Пост. режим

Авар. режим

ФСП69-26-001

26

PL-T/4p

3

1800

250

Вводная коробка сбоку

ФСП69-26-002

Вводная коробка сверху

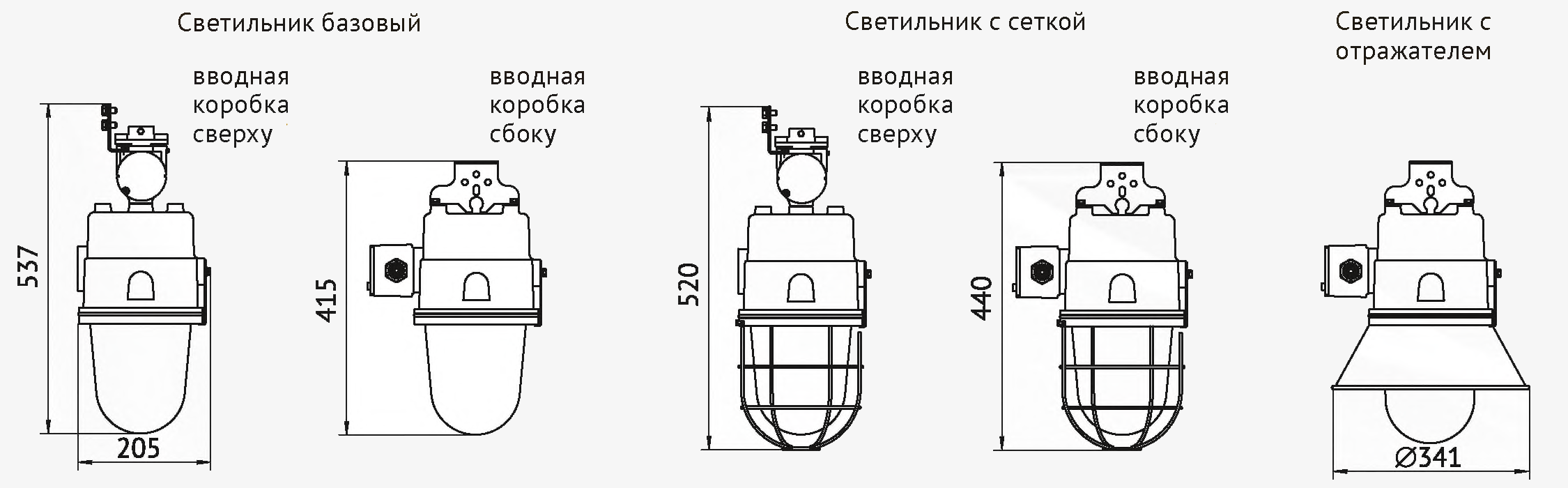

Габаритные и присоединительные размеры светильников ФСП69

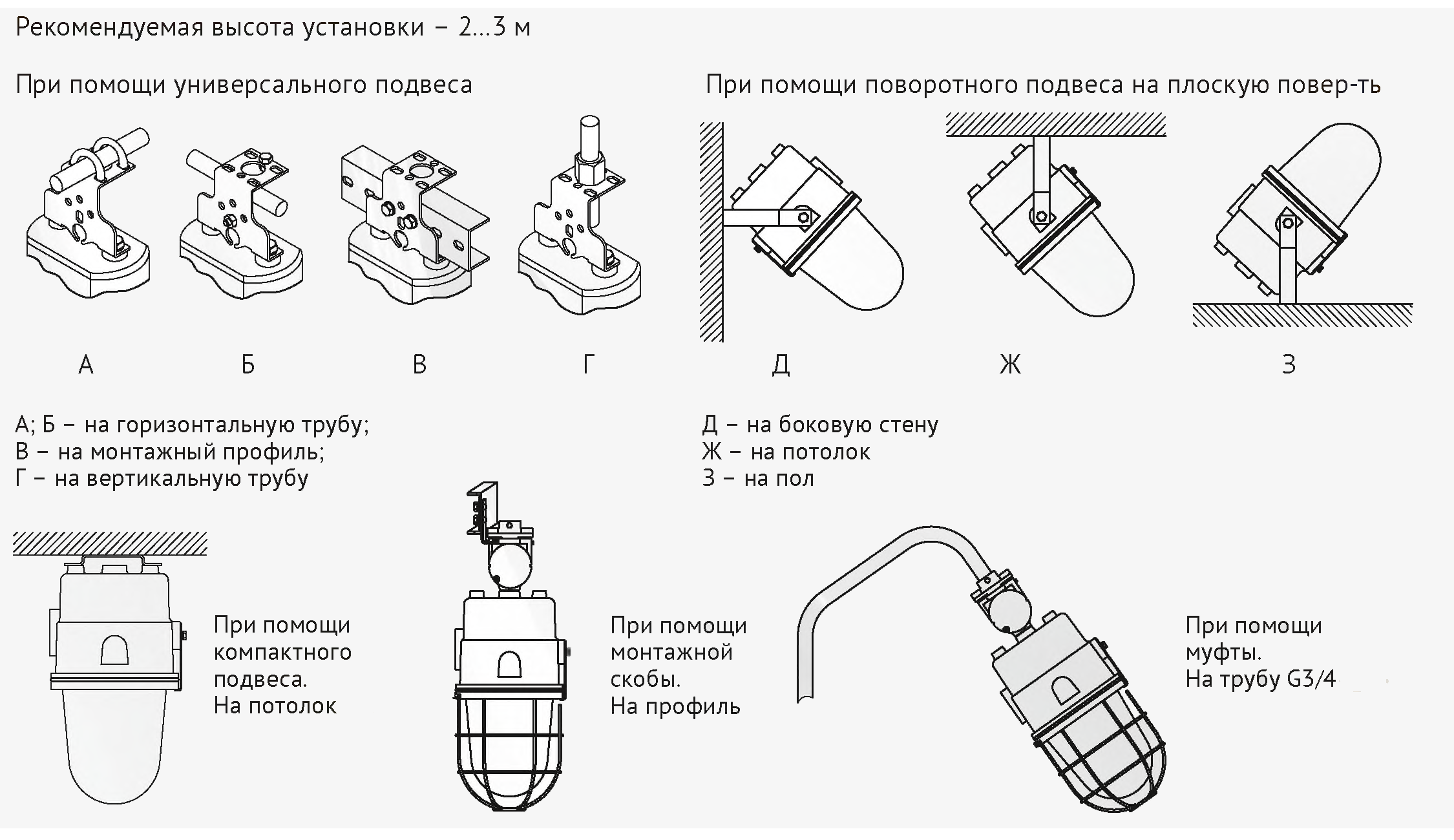

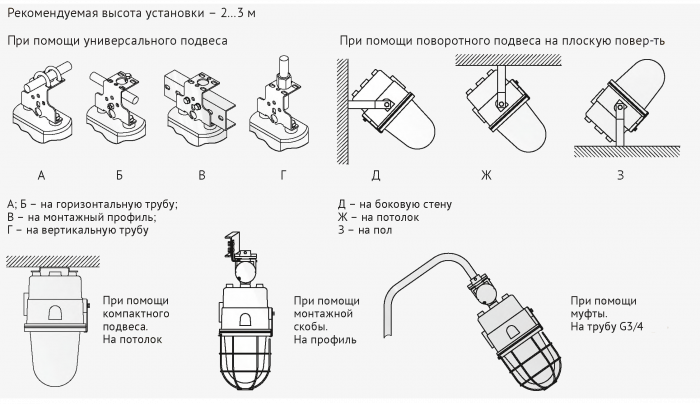

Варианты установки

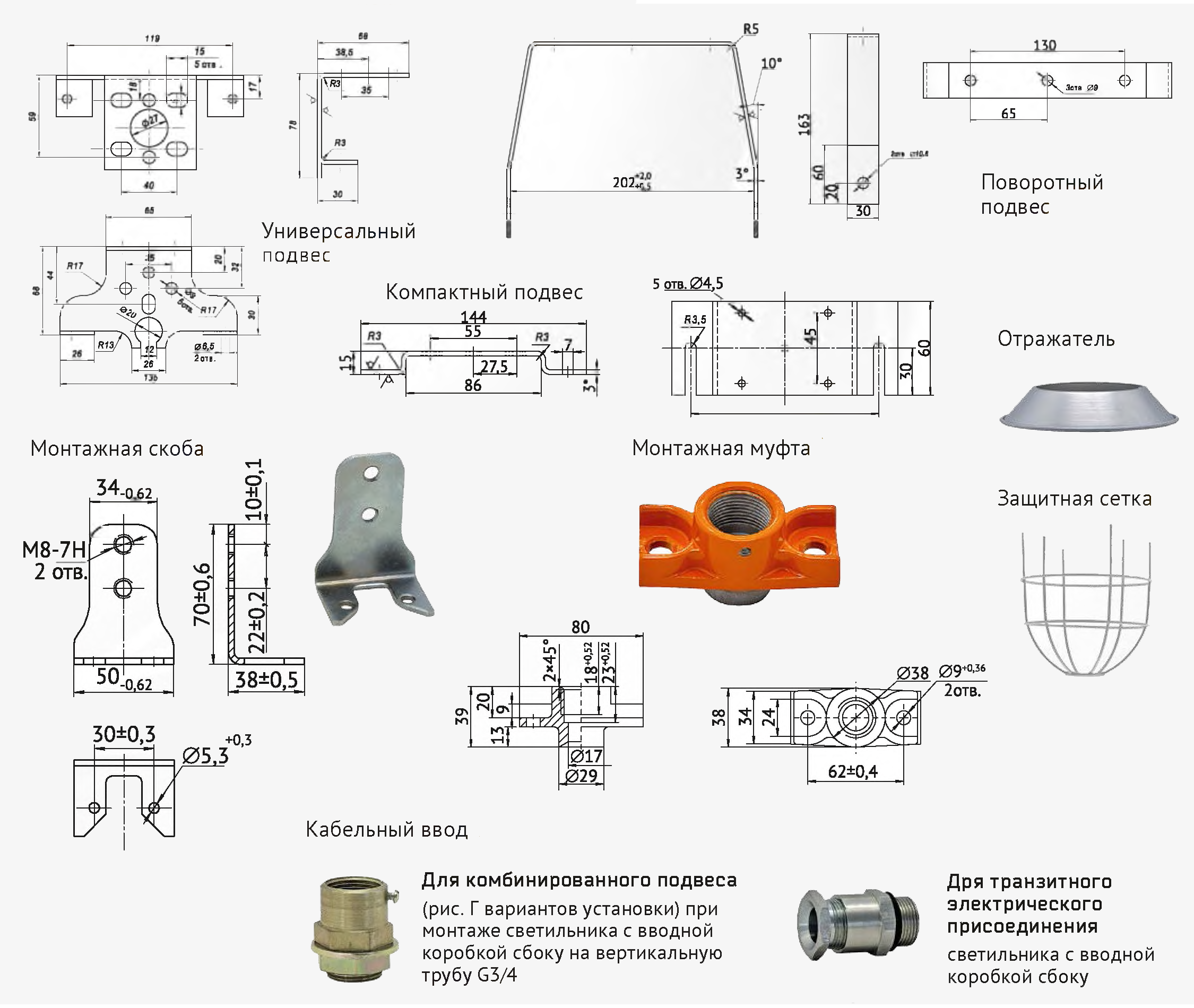

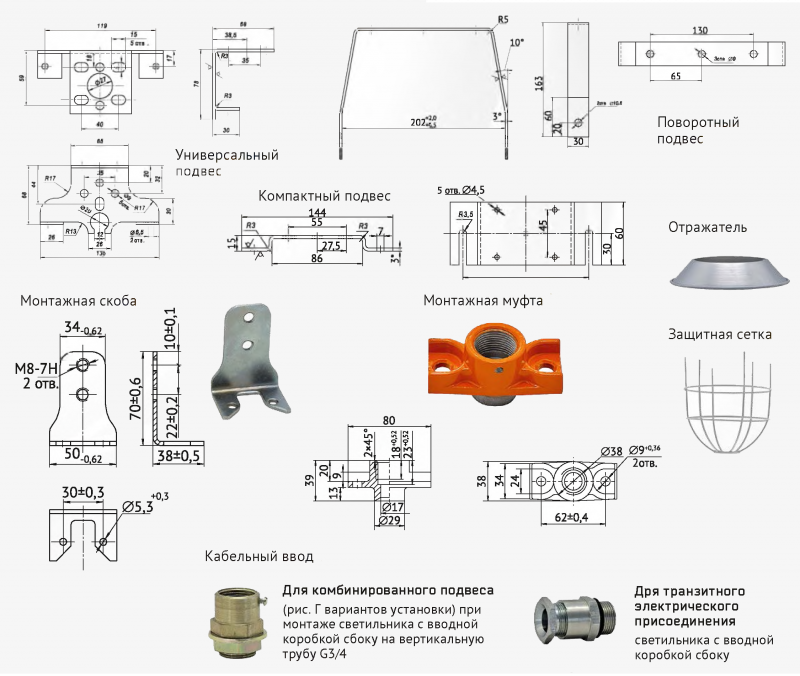

Крепежные и дополнительные элементы

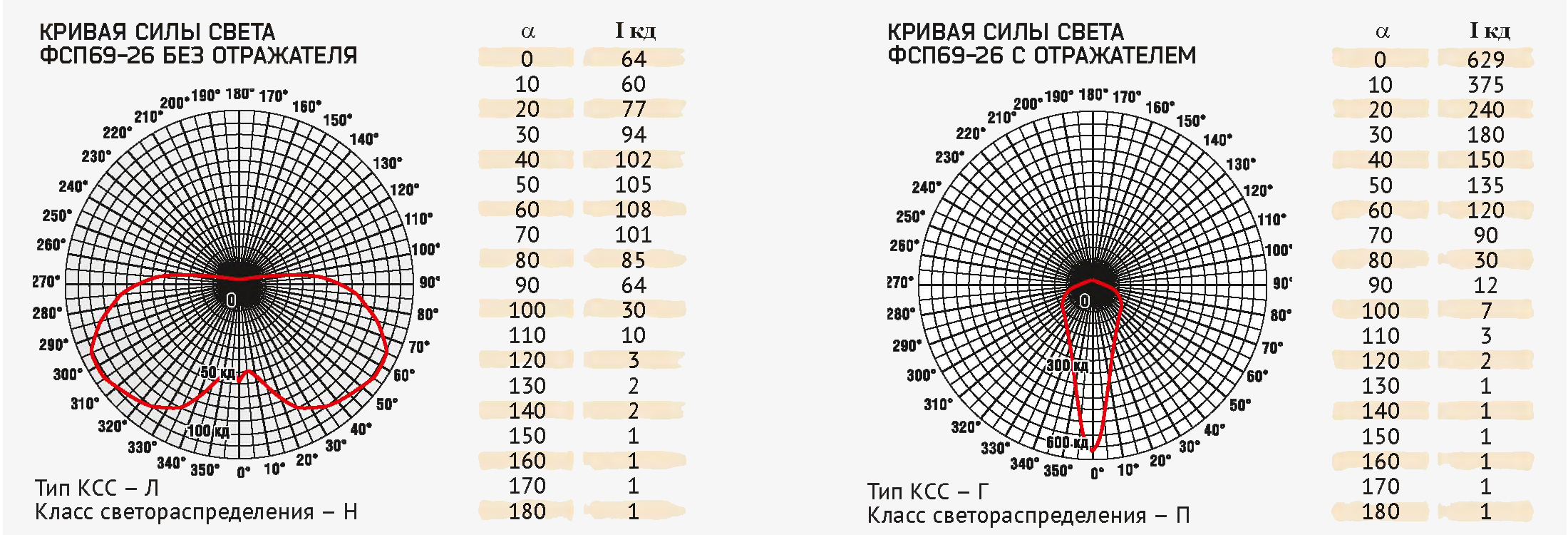

Фотометрические кривые

Стандартный комплект поставки

  • Светильник аварийный ФСП69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • Лампа - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подк-я).
  • Универсальный подвес.
  • Комбинированный подвес.
  • Поворотная скоба.
  • Компактный подвес.
