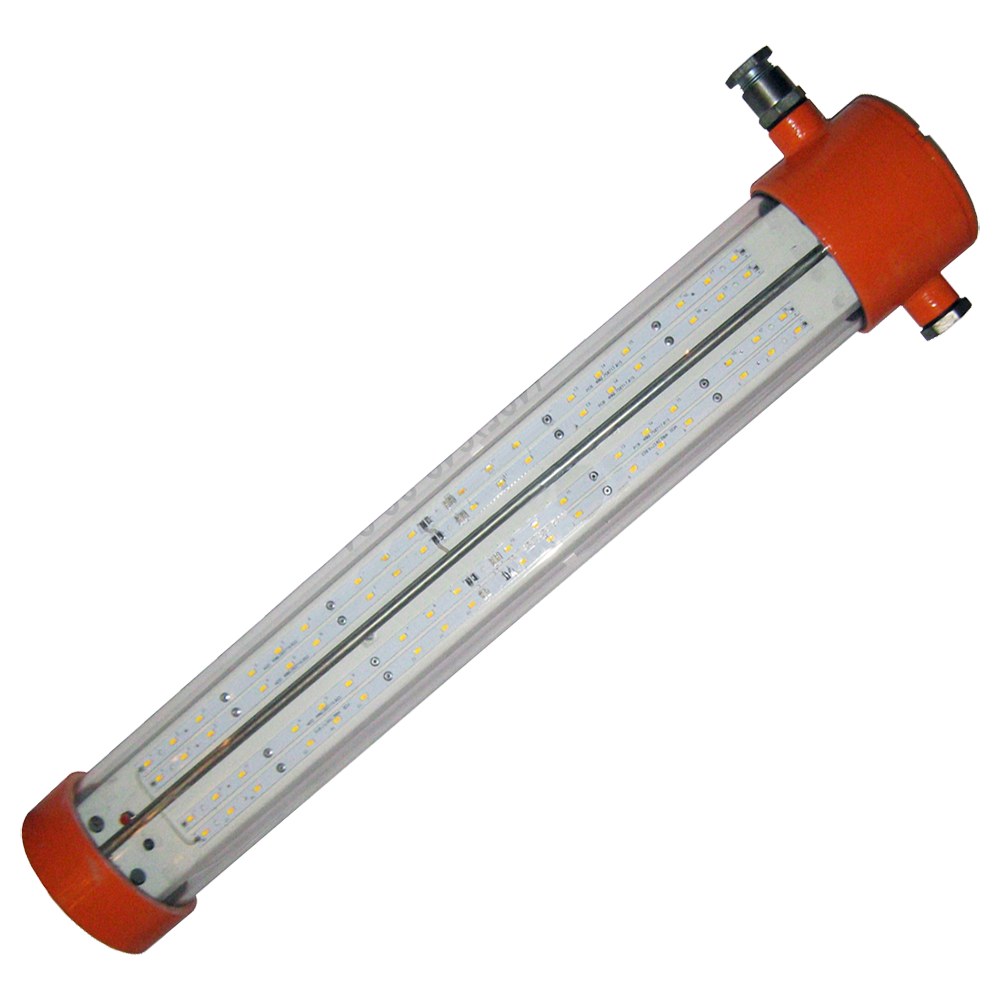

ЛПП50-СДМ светильники взрывозащищенные светодиодные аварийного освещения

Скачать PDF

Назначение: Для внутреннего освещения/Аварийные, Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 36 Вт, 72 Вт

Тип источника света: Матрица светодиодная

Световой поток: 4000 лм, 8000 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные светильники ЛПП50-СДМ предназначены для аварийного освещения, автоматически включаемого в случае выхода из строя основного осветительного оборудования. Также могут использоваться как источники общего освещения.

Область применения - взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Конструкция светильников аварийного освещения ЛПП50-СДМ соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава и покрашены порошковой краской. Соединение корпуса и крышки резьбовое.

Светопропускающая защитная труба герметично установлена в корпусные детали при помощи герметика:

  • Из ударопрочного стекла для ЛПП50-36 СДМ.
  • Из ударопрочного поликарбоната для ЛПП50-72 СДМ.

Аппаратура управления встроенная. Внутри корпуса установлены БАП и аккумуляторная батарея. Светильники ЛПП50-СДМ выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.

  • Индекс цветопередачи: не менее 80 Ra.
  • Коэффициент пульсаций: не более 1%.
  • Температура окружающей среды: -40...+50°С.

Технические характеристики

Тип кривой силы света Д - Косинусная
Цветовая температура 4500К (по заказу 2700К÷6000К)
Угол излучения 120°
Коэффициент мощности 0,98
Коэффициент полезного действия 0,90%
Материалы изготовления Алюминиевый сплав, ударопрочное стекло
Электроподключение Прямое подключение к клеммам колодки внутри вводной коробки
Диаметр подводимого кабеля 7...16 мм
Сечение подсоединяемых жил 2,5 мм2
Ресурс 50000 час.
Маркировка взрывозащиты 1ExdIIBT6, 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Исполнение по степени защиты IP65
Габаритные размеры ЛПП50-36 СДМ АО: 730х190 мм
ЛПП50-72 СДМ АО: 1340х190 мм
Вес ЛПП50-36 СДМ АО: 5,5 кг
ЛПП50-72 СДМ АО: 7,6 кг

Структура обозначения, пример заказа

ЛПП
50-СДМ
36

Мощность лампы (36 ил 72 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Напряжение, В

Мощность*, Вт

Время
работы в аварийном режиме, час

Световой поток, Лм,
не менее

Габариты, мм

Масса, кг, не более

Аналог светильника с лампами ЛБ, Вт

Постоянный режим

Аварийный
режим

ЛПП50-36 СДМ АО

220;240

36

3

3600

500

730х190

5,58

4х18

ЛПП50-72 СДМ АО

220;240

72

3

7200

1000

1340х190

7,59

4х36

*Возможно изготовление светильников с СДМ (светодиодным модулем) меньшей мощности.
**При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛБ составляет в среднем 0,65, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 25% меньше светового потока ЛБ.

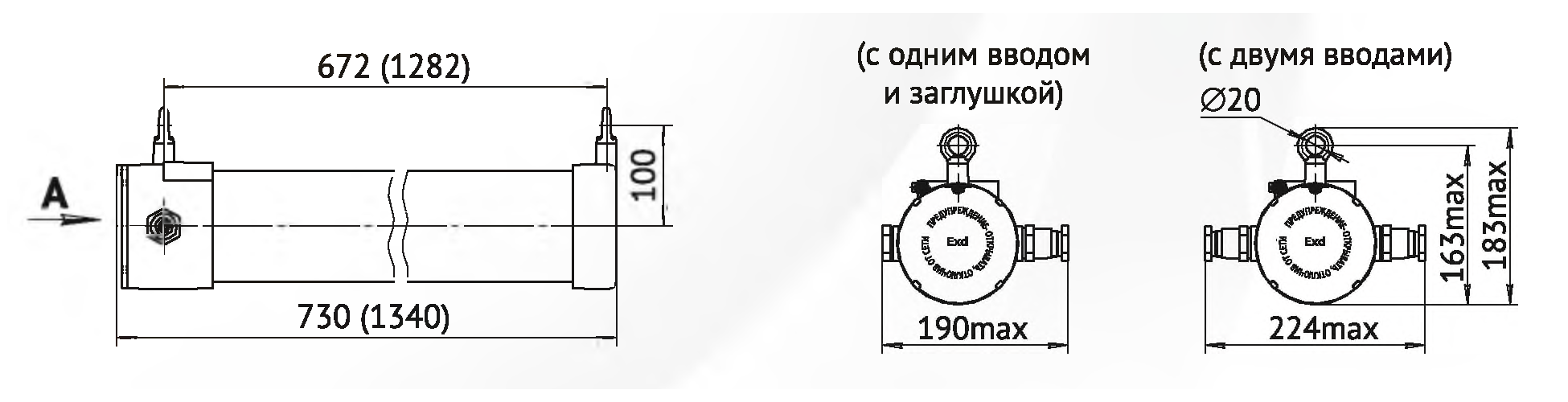

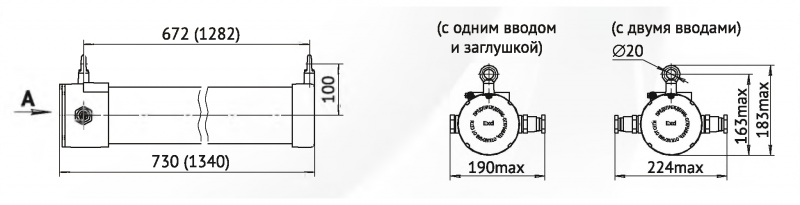

Габаритные и присоединительные размеры светильников ЛПП50-СДМ

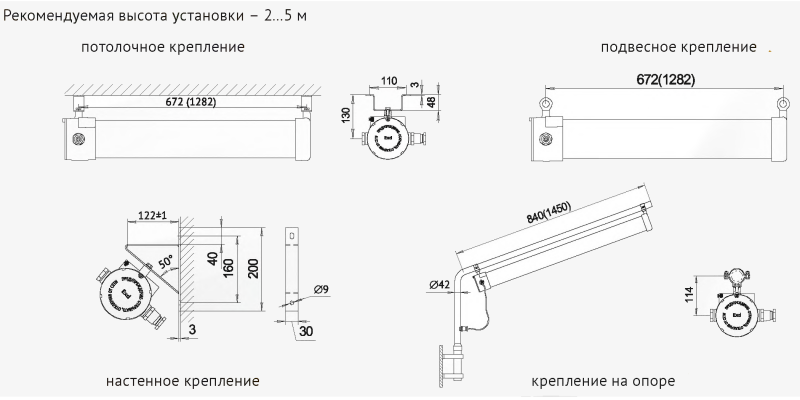

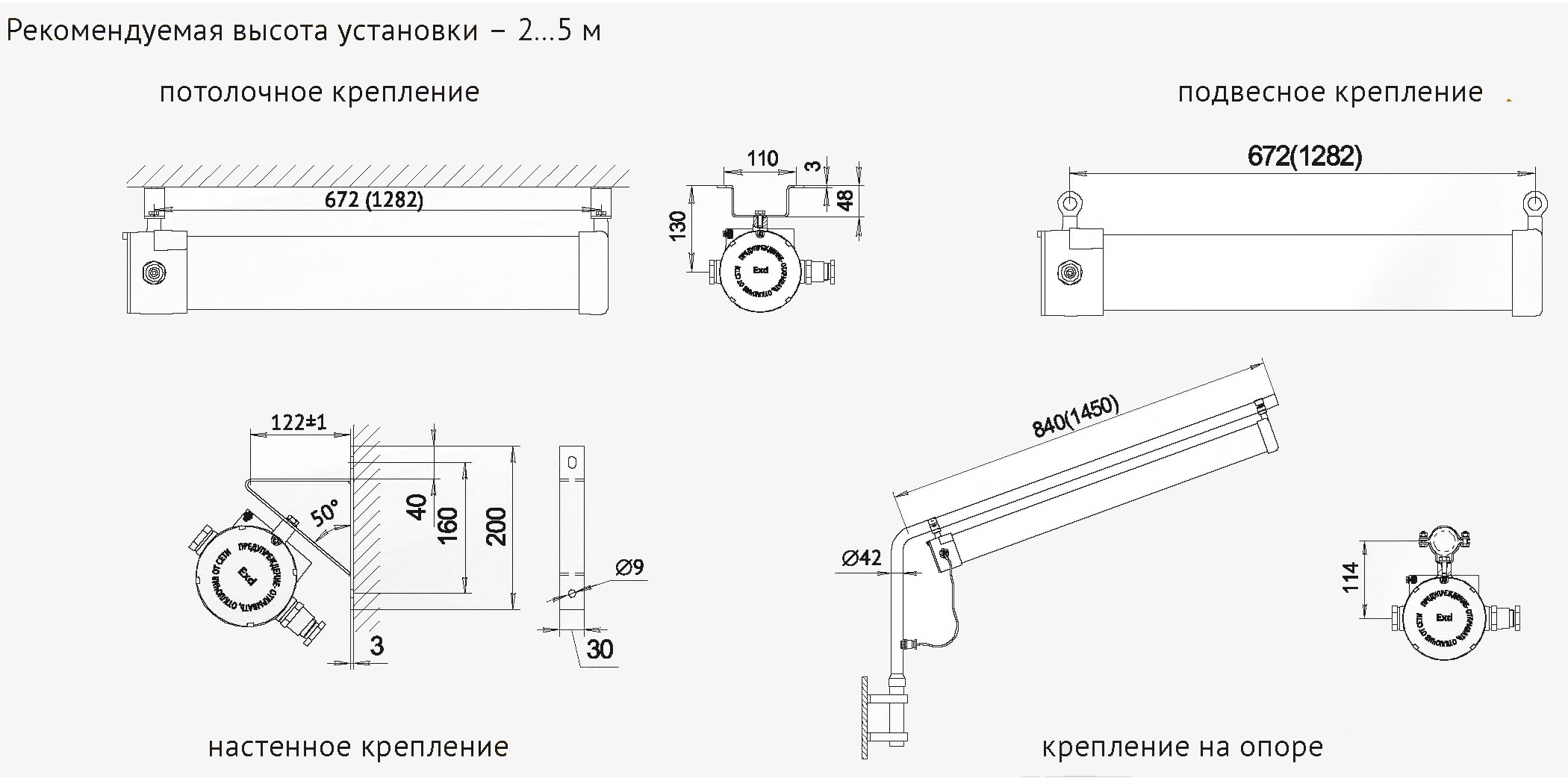

Варианты установки

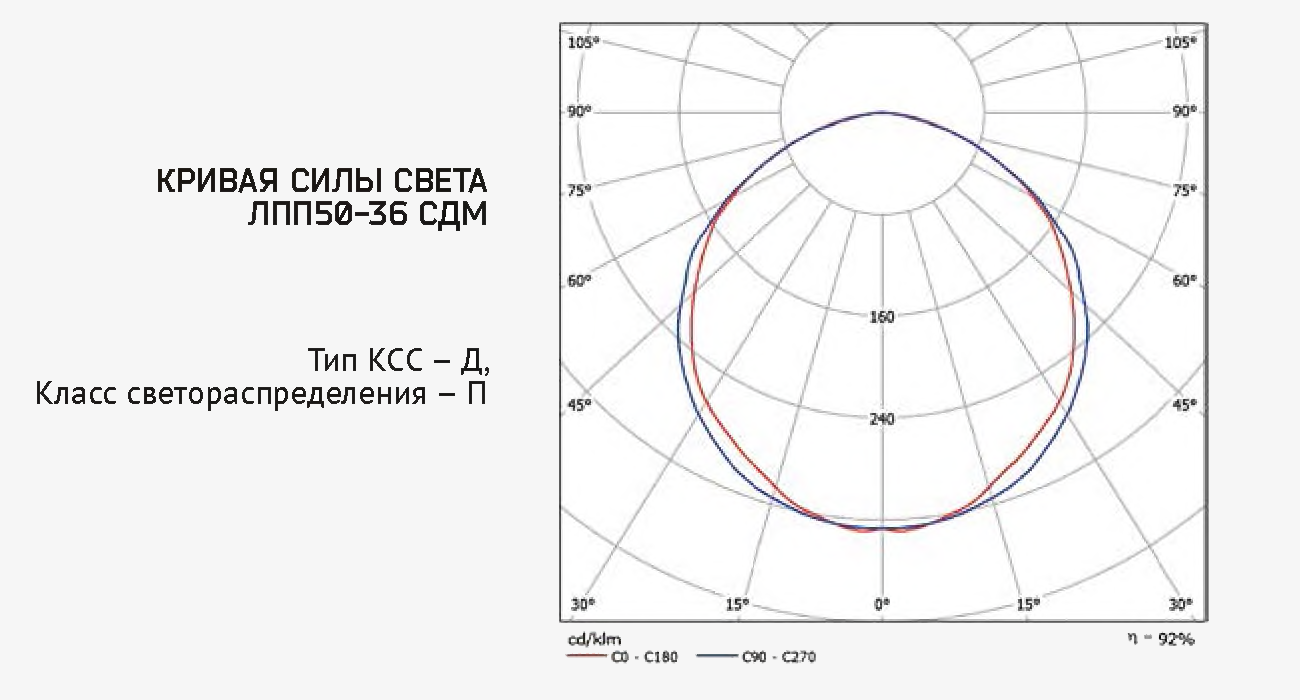

Фотометрические кривые

Стандартный комплект поставки

  • Светильник аварийный ЛПП50-СДМ - 1 шт.
  • Пробка-заглушка - 1 шт.
  • Кабельный ввод - 1 шт.
  • Рым-болт - 2 шт.

Дополнительная комплектация, опции

  • Кронштейн настенный.
  • Кронштейн на трубу.
  • Скоба настенно-потолочная.
  • Дополнительный кабельный ввод.
