ВЭЛАН-03 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Для улиц и дорог, Источники света

Потребляемая мощность: 20 Вт, 40 Вт, 60 Вт, 80 Вт, 90 Вт, 100 Вт, 120 Вт, 125 Вт, 150 Вт, 160 Вт, 180 Вт, 200 Вт, 210 Вт, 240 Вт, 250 Вт, 300 Вт, 350 Вт, 360 Вт, 420 Вт, 450 Вт, 540 Вт, 600 Вт

Тип источника света: Матрица светодиодная

Световой поток: 145 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Общепромышленные светодиодные светильники серии ВЭЛАН-03 предназначены для общего освещения производственных помещений, складов, площадей, улиц, а также могут использоваться для декоративного освещения зданий и архитектурных построек.

Особенности:

применение светодиодных источников света позволяет сократить расходы на обслуживание;
срок службы светодиодов составляет порядка 100000 часов;
конструкция корпуса из анодированного алюминиевого сплава обеспечивает эффективный теплоотвод, минимальную массу, высокую прочность и коррозионную стойкость;
возможность комплектации различными типами рассеивателей;
отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды;
восемь типов крепления;
широкий диапазон питающих напряжений;
защита от короткого замыкания, скачков напряжения и перегрева;
мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание).

Конструкция

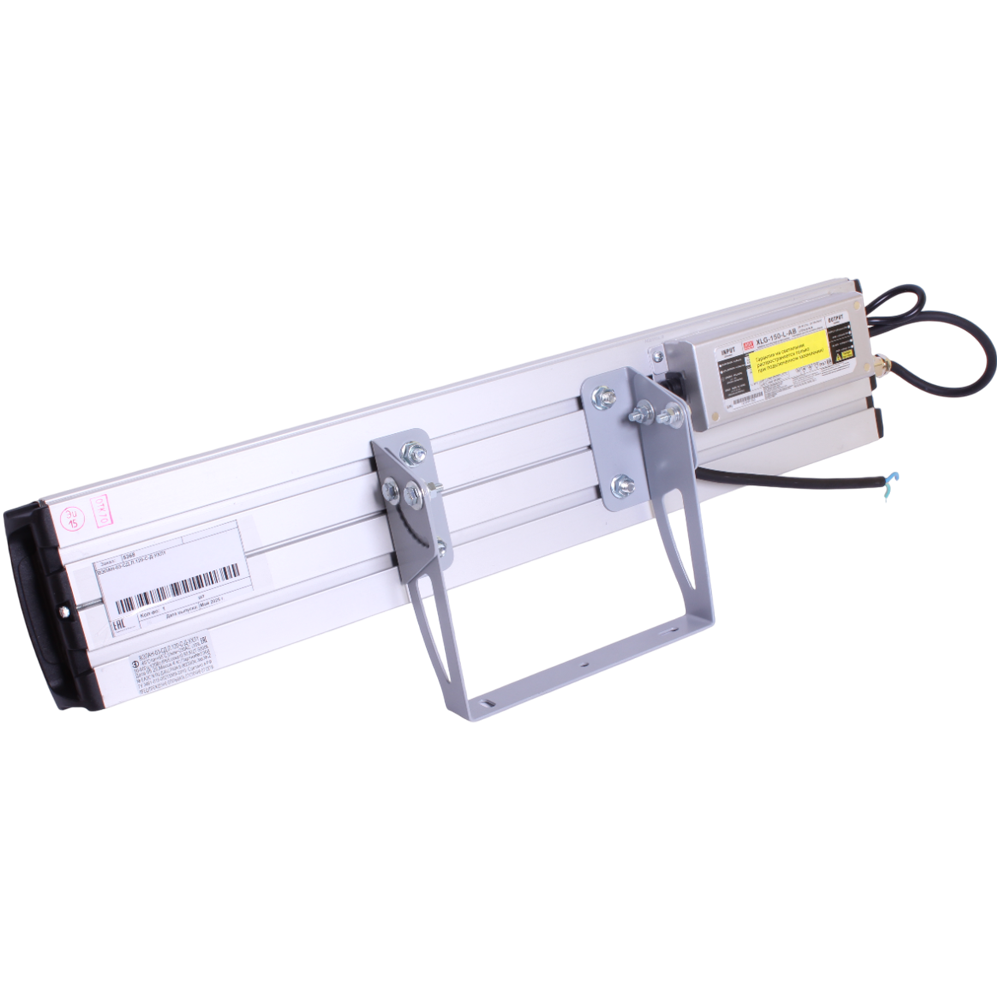

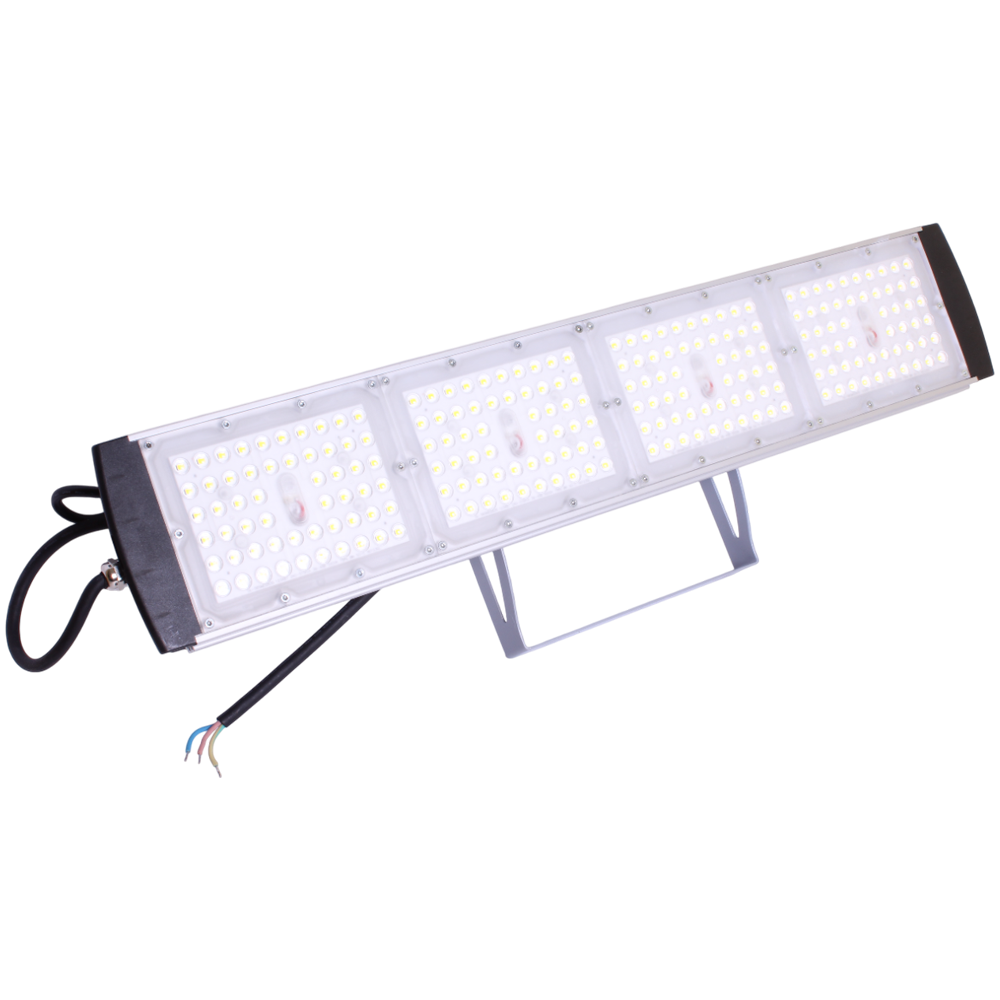

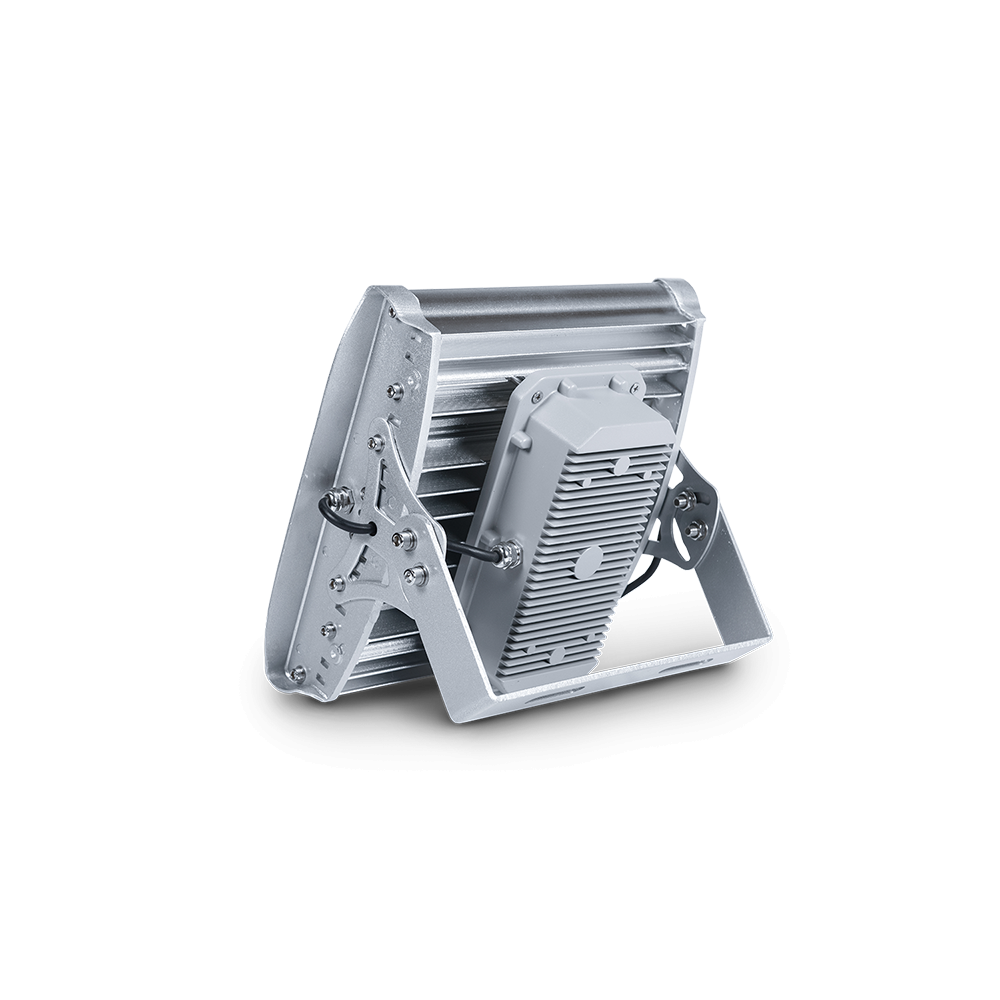

Светильник ВЭЛАН-03 состоит из анодированного алюминиевого корпуса, выполняющего функцию радиатора охлаждения. Защитный светопропускающий элемент из поликарбоната термостоек, особо прочен, с высокой светопропускающей способностью. Защита внутренних частей светильника от механических повреждений, а также от попадания пыли и влаги обеспечивается установкой торцевых заглушек по бокам корпуса, а также с помощью силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек к воздействию как высоких, так и низких температур (вплоть до -70°С). Внутри светильника установлены линейки светодиодов. Блок питания располагается либо внутри светильника (в светильниках мощностью до 80 Вт), либо снаружи в герметичном корпусе. Светильник крепится на ровную поверхность, на трубную опору, на трос или встраивается в потолочные конструкции.

Пример формулировки заказа

ВЭЛАН-03-СД.Л.100-С-Д-УХЛ1 — светодиодный светильник, мощностью 100 Вт, с креплением на скобе, косинусной кривой силы света, климатическим исполнением и категорией размещения УХЛ1.

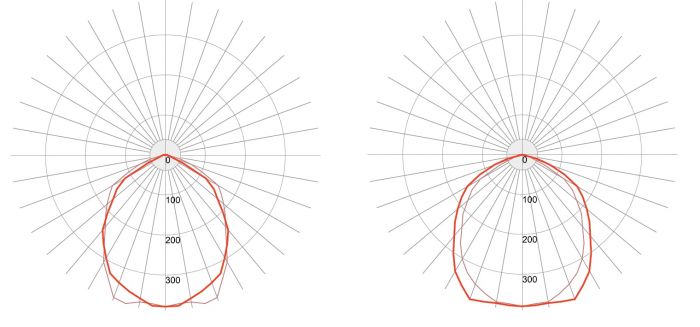

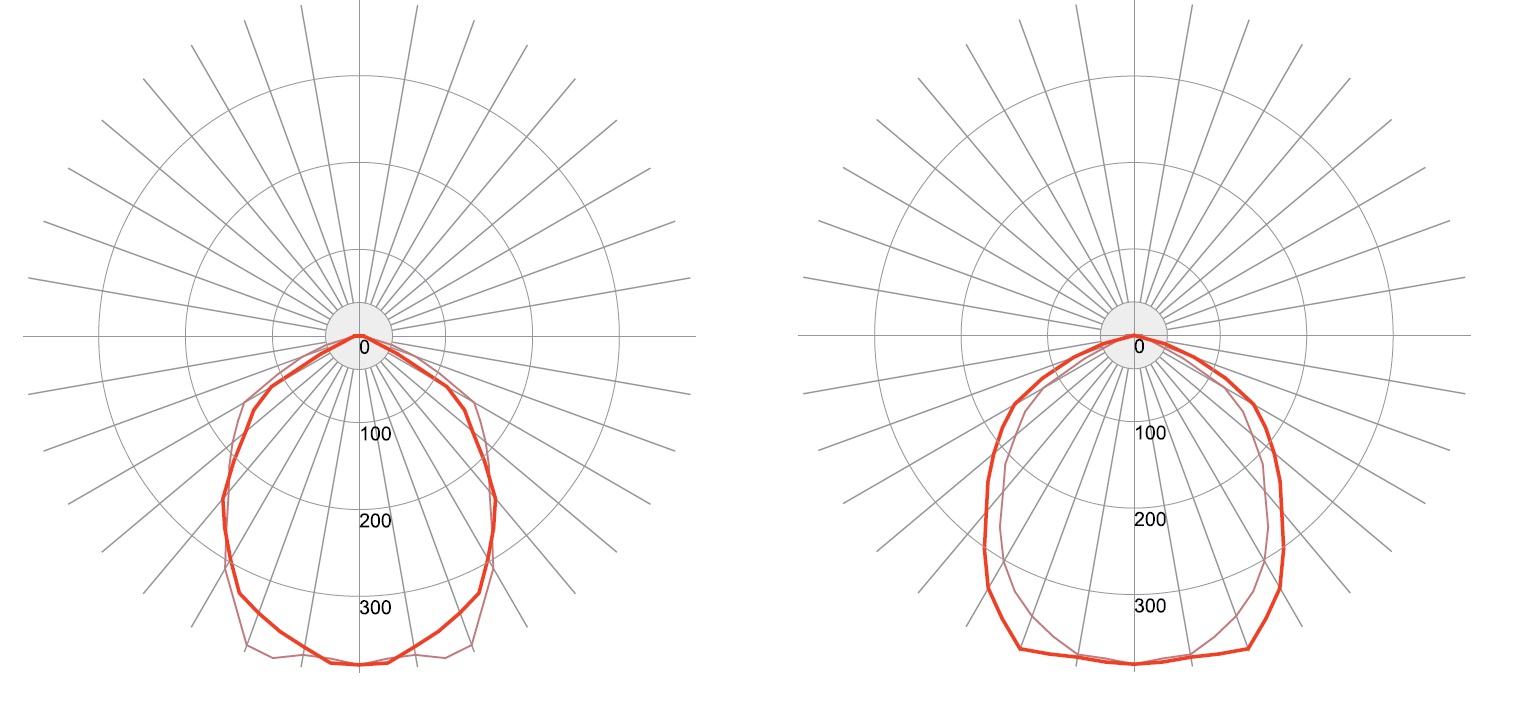

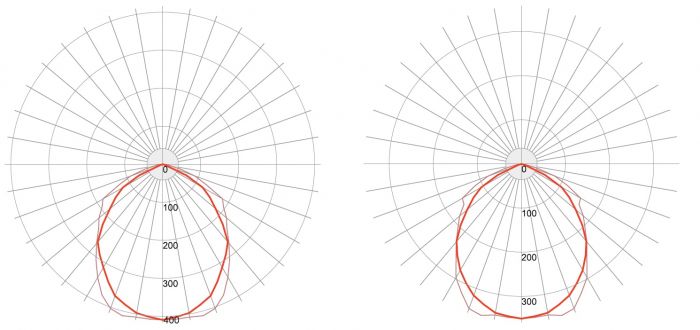

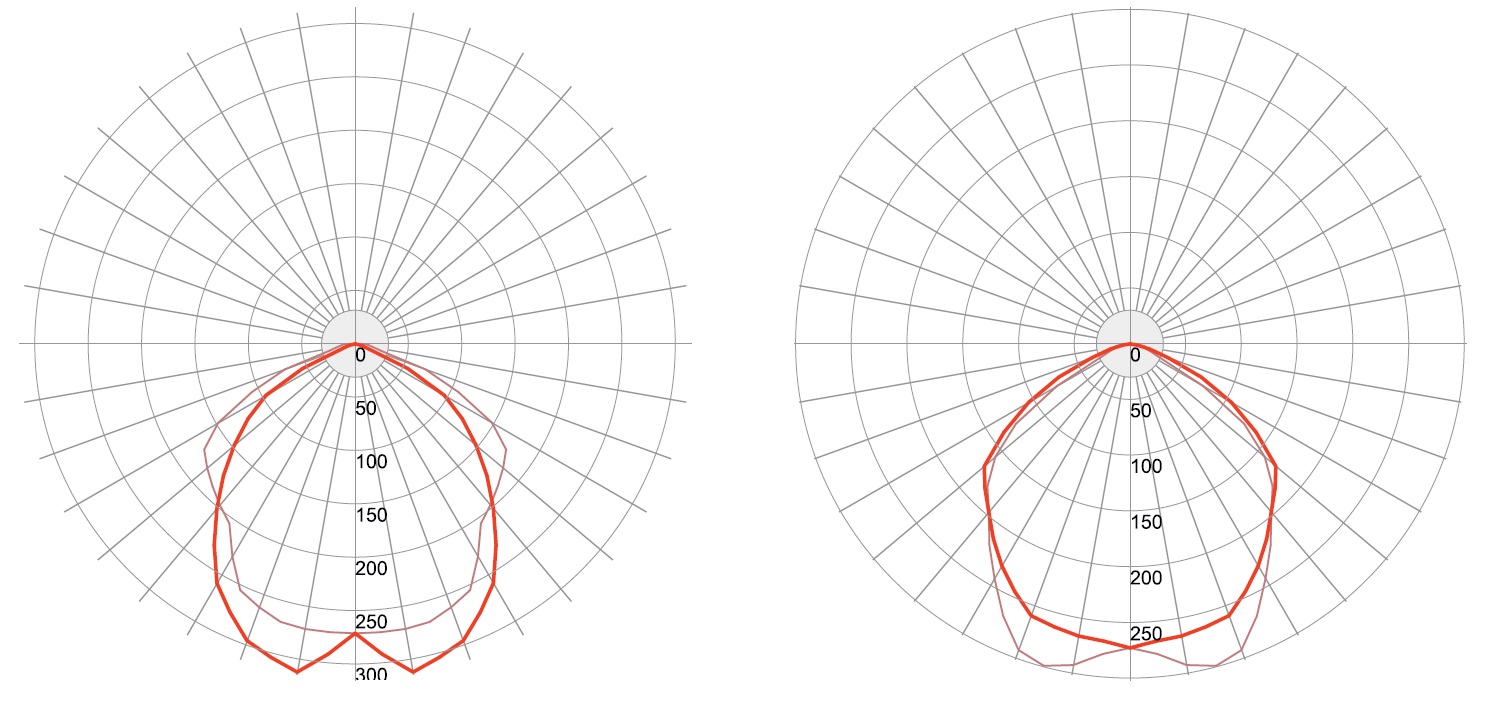

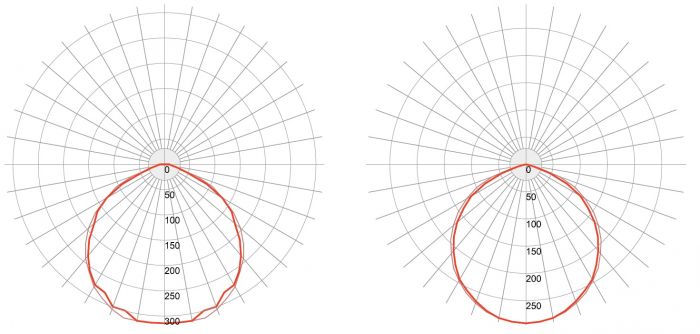

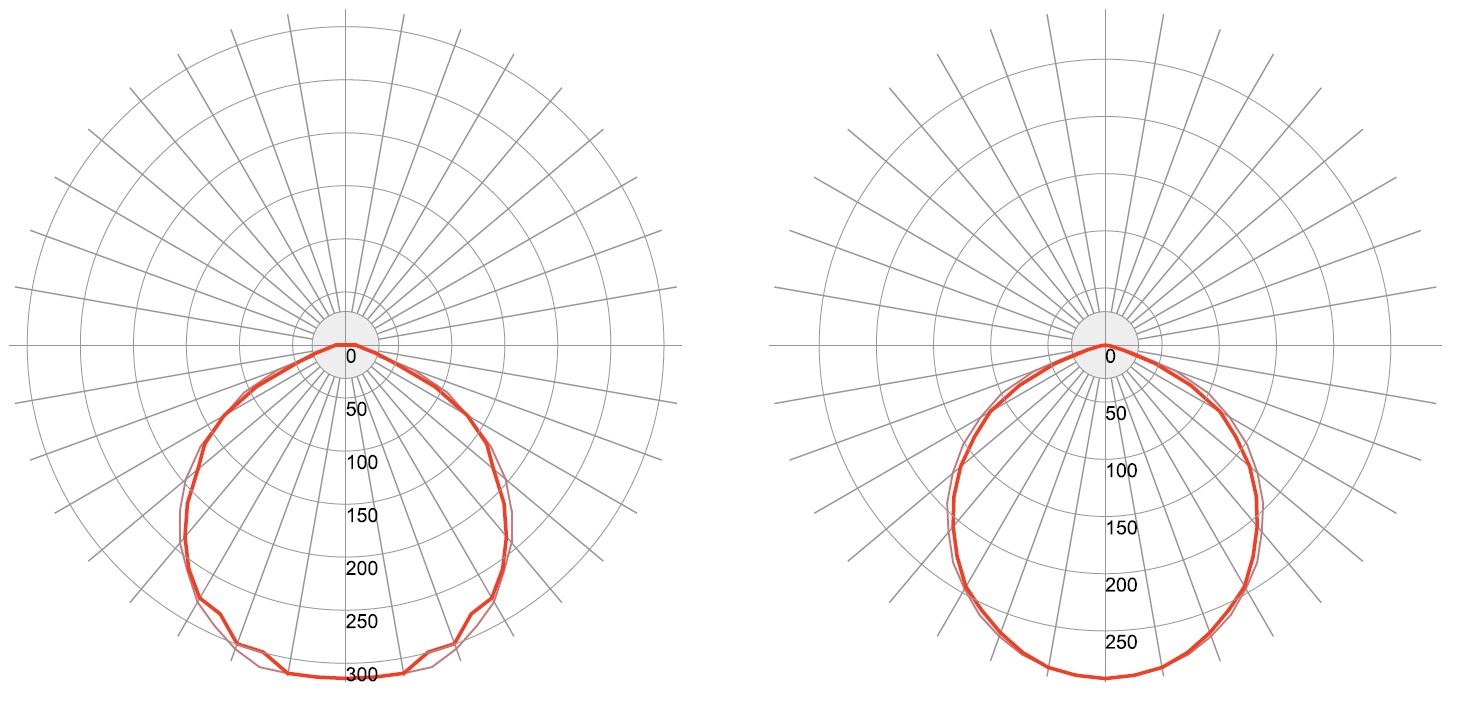

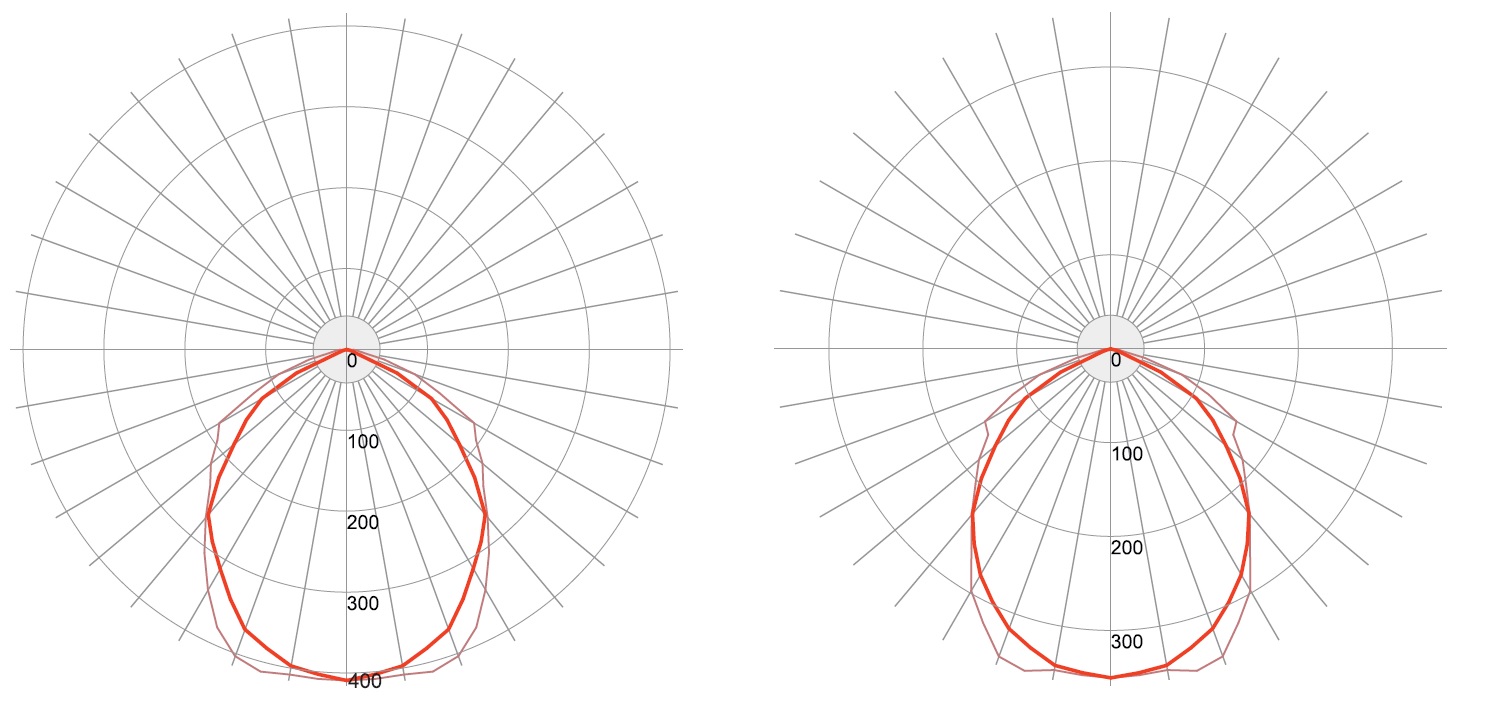

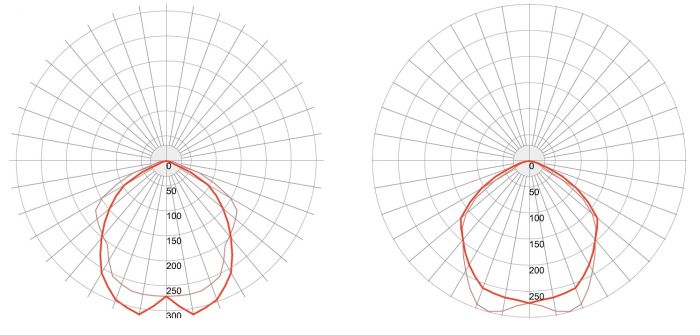

Фотометрические кривые

Косинусная КСС тип Д (90°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160
Световой поток, Лм	3640	7280	10920	14560	15720	16640	20970	22360	26210	28290

Мощность, Вт	180	200	210	225	240	250	300	350	360	420
Световой поток, Лм	31450	35780	36690	40250	41930	44200	52420	62610	62900	75130

Мощность, Вт	450	480	540	600	630	720	840	900
Световой поток, Лм	78620	83870	94350	104830	110070	125800	146760	157250

Концентрированная КСС тип К1 (30°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160
Световой поток, Лм	3240	6480	9720	12960	14000	14810	18660	19900	23330	25180

Мощность, Вт	180	200	210	225	240	250	300	350	360	420
Световой поток, Лм	27990	31840	32660	35830	37320	39340	46660	55730	55990	66870

Мощность, Вт	450	480	540	600	630	720	840	900
Световой поток, Лм	69980	74650	83980	93310	97980	111970	130640	139970

Концентрированная КСС тип К2 (15°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160
Световой поток, Лм	3200	6400	9600	12800	13820	14630	18430	19660	23040	24870

Мощность, Вт	180	200	210	225	240	250	300	350	360	420
Световой поток, Лм	27650	31450	32260	35380	36860	38860	46080	55040	55300	66050

Мощность, Вт	450	480	540	600	630	720	840	900
Световой поток, Лм	69120	73730	82940	92160	96770	110590	129020	138240

Глубокая КСС тип Г (60°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160
Световой поток, Лм	3500	7000	10500	14000	15120	16000	20160	21500	25200	27200

Мощность, Вт	180	200	210	225	240	250	300	350	360	420
Световой поток, Лм	30240	34400	35280	38700	40320	42500	50400	60200	60480	72240

Мощность, Вт	450	480	540	600	630	720	840	900
Световой поток, Лм	75600	80640	90720	100800	105840	120960	141120	151200

Широкая КСС тип Ш (135°х70°)

Мощность, Вт	20	40	60	80	90	100	120	125	150	160
Световой поток, Лм	3440	6880	10320	13760	14860	15730	19810	21130	24770	26730

Мощность, Вт	180	200	210	225	240	250	300	350	360	420
Световой поток, Лм	29720	33810	34680	38040	39630	41770	49540	59170	59440	71000

Мощность, Вт	450	480	540	600	630	720	840	900
Световой поток, Лм	74300	79260	89160	99070	104030	118890	138700	148610

Технические характеристики

Тип кривой силы света	Г - Глубокая, Д - Косинусная, К - Концентрированная, Ш - Широкая
Цветовая температура	5000 К
Коэффициент мощности	˃0,95
Материалы изготовления	Анодированный алюминий
Способ крепления или установки	Стационарный
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65

Структура обозначения, пример заказа

ВЭЛАН-03

СД.Л.

Х1

Х2

Х3

УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150

Тип кривой силы света (КСС): Д - косинусная (90°); К1 - концентрированная (30°); К2 - концентрированная (15°); Г - глубокая (60°); Ш - широкая (135°х70°)

Тип крепления (см. таблицу): С - на скобе; О1 - на опоре без регулировки; О2 - на опоре с регулировкой; У - уголок для накладного монтажа; Н - настенный кронштейн с регулировкой; ТР - на трос; В – подвесное

Мощность светильника, Вт: 20, 40, 60, 80, 90, 100, 120, 125, 150, 160, 180, 200, 210, 225, 240, 250, 300, 350, 360, 420, 450, 480, 540, 600, 630, 720, 840, 900

Тип источника света: сверхъяркие светодиоды

Светильник общепромышленный со светодиодным источником света
