ВЭЛАН-03 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Для улиц и дорог, Источники света

Потребляемая мощность: 20 Вт, 40 Вт, 60 Вт, 80 Вт, 100 Вт, 120 Вт, 140 Вт, 160 Вт, 180 Вт, 196 Вт

Тип источника света: Матрица светодиодная

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Общепромышленные светодиодные светильники серии ВЭЛАН-03 предназначены для общего освещения производственных помещений, складов, площадей, улиц, а также могут использоваться для декоративного освещения зданий и архитектурных построек.

Особенности:

Применение светодиодных источников света позволяет сократить расходы на обслуживание.
Срок службы светодиодов составляет порядка 100 000 ч.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Крепление на регулируемых скобах позволяет смонтировать светильник на стенах и потолке. Возможность использования в качестве светильника уличного освещения с креплением на трубе (исполнение «КОБРА»).
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Светильник устойчив к механическим и вибрационным воздействиям и выполнен в антивандальной конструкции.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

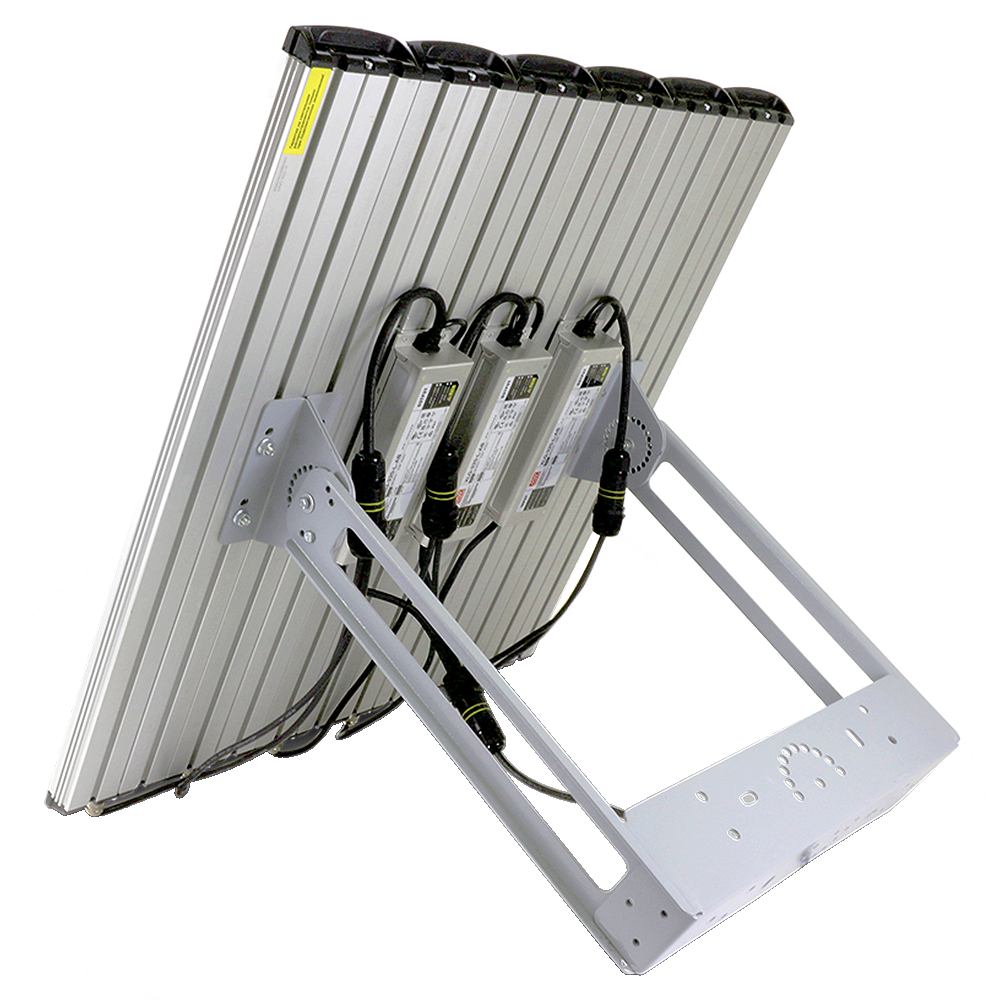

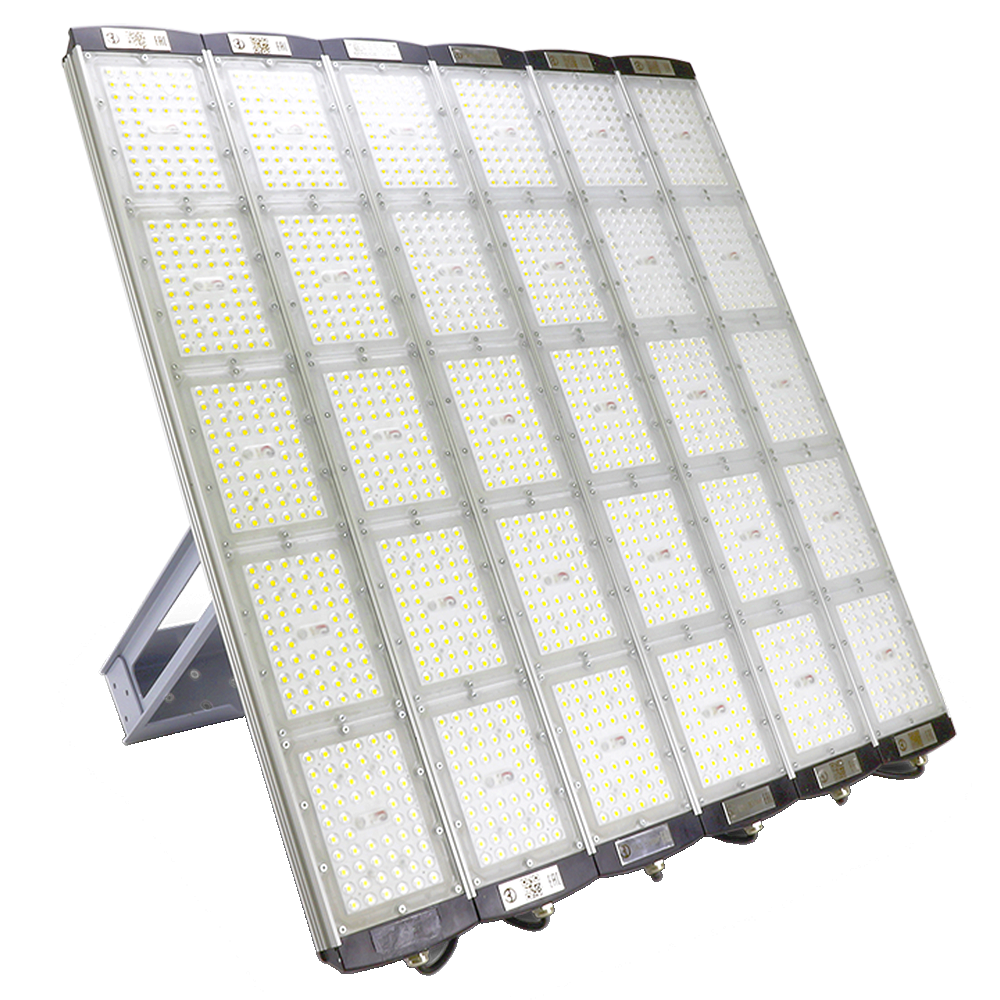

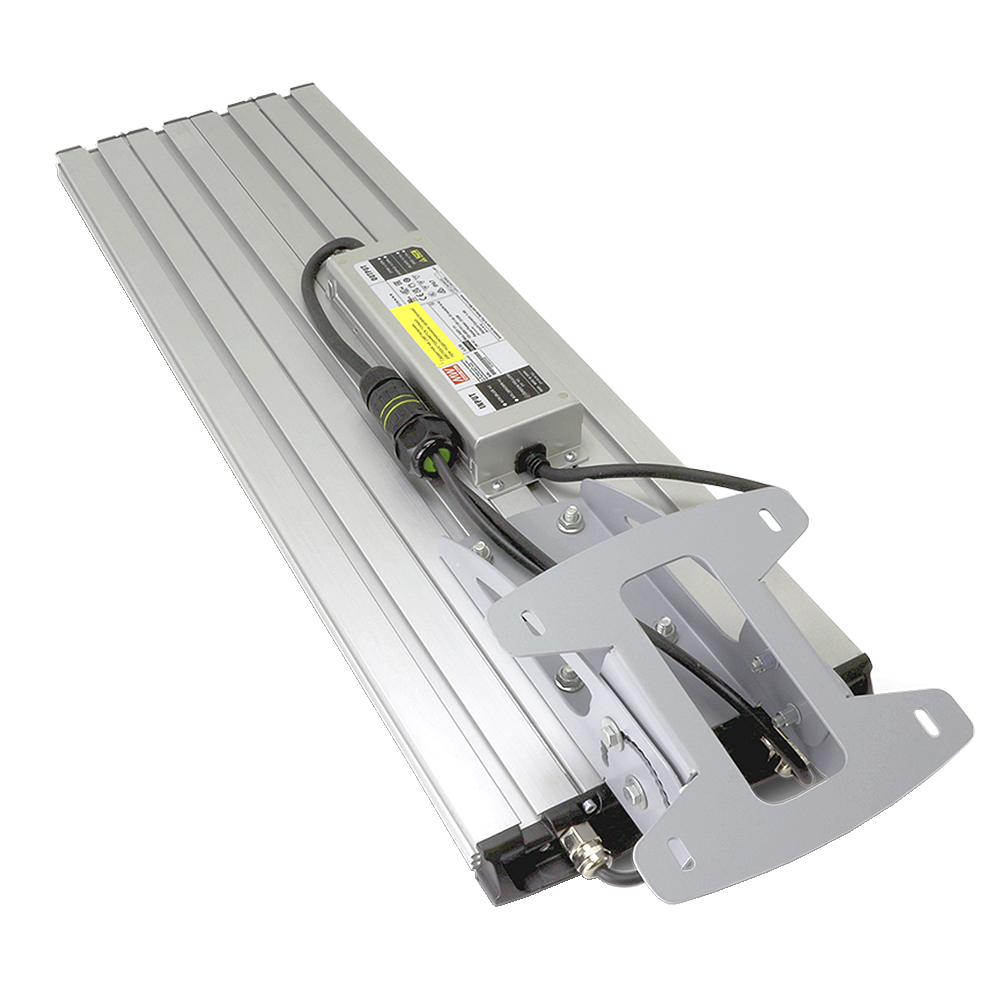

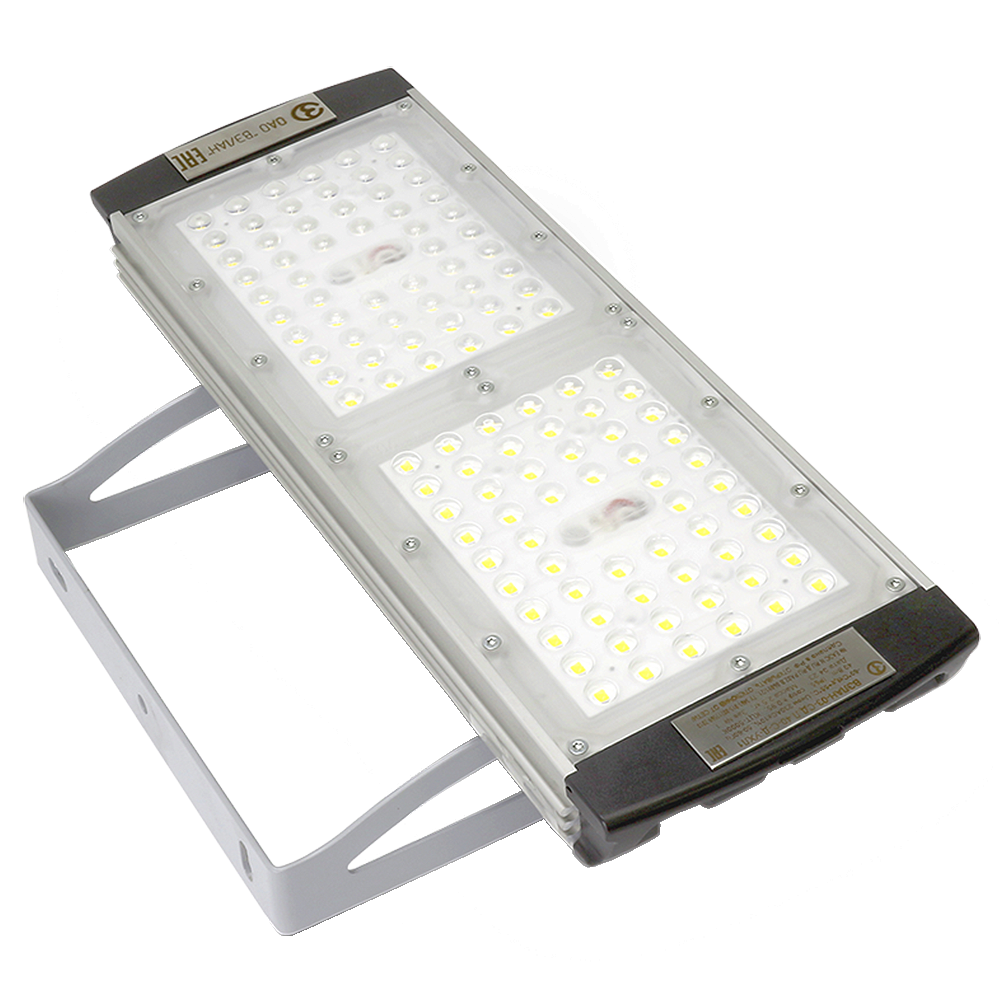

Светильник состоит из прямоугольного алюминиевого корпуса. Защитный светопропускающий элемент из закаленного стекла - термостоек, особо прочен, с высокой светопропускающей способностью. Внутри светильника установлен отражатель, светодиодные источники света. Крепление светильника осуществляется с помощью кронштейнов. Блок питания находится внутри внешнего корпуса с откидывающейся крышкой.

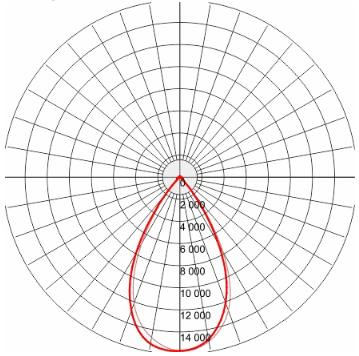

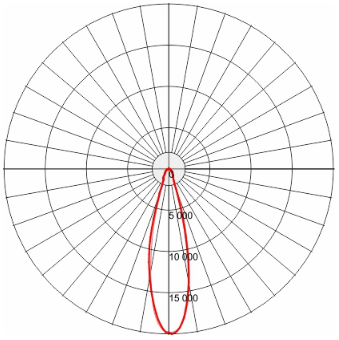

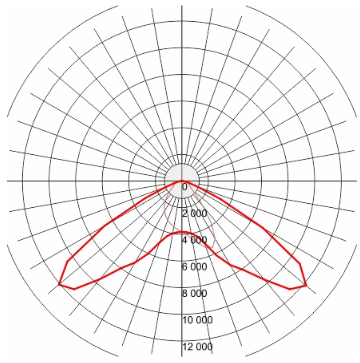

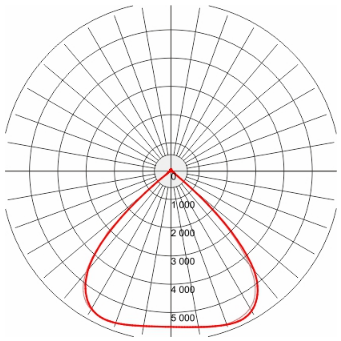

Фотометрические кривые

20 Вт 40 Вт

60 Вт 80 Вт

100 Вт 120 Вт

160 Вт 196 Вт

Мощность, Вт	20	40	60	80	100	120	140	160	180	196
Световой поток, лм	2254	4508	6792	9016	11270	13524	20970	15778	20286	22090

Габаритные, монтажные и установочные размеры

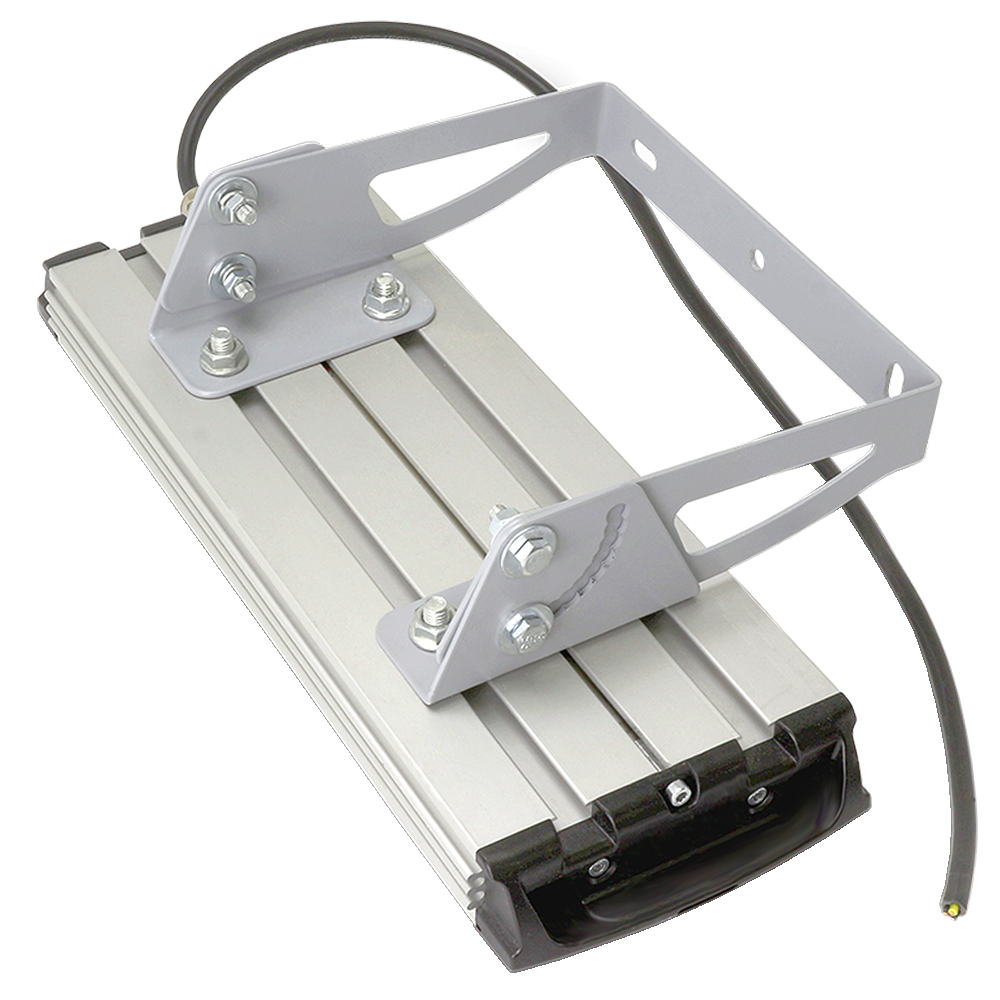

ВЭЛАН-03 крепление на скобе

Мощность 20 Вт Мощность 40-196 Вт

ВЭЛАН-03 исполнение «КОБРА»

Мощность 20-100 Вт Мощность 120-196 Вт

Мощность, Вт	20	40	60	80	100	120	140	160	180	196
L, мм	345	405	465	585	635	685	745	805	915	975
Н, мм	140	140	140	140	140	170	170	170	170	170

Пример формулировки заказа

ВЭЛАН-03-СД.Л.100-УХЛ1 — светодиодный светильник, мощностью 100 Вт, климатическим исполнением и категорией размещения УХЛ1.

Технические характеристики

Тип кривой силы света	Д - Косинусная
Цветовая температура	5000 К
Коэффициент мощности	˃0,95
Материалы изготовления	Анодированный алюминий
Способ крепления или установки	Стационарный (Скоба/КОБРА)
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65

Структура обозначения, пример заказа

ВЭЛАН-03

СД.Л.

Х1

Х2

УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150

Тип крепления: С - на скобе. В случае исполнения для уличного освещения с креплением на трубе дополнительно указывается индекс «КОБРА».

Мощность светильника, Вт: 20, 40, 60, 80, 100, 120, 140, 160, 180, 196

Тип источника света: сверхъяркие светодиоды

Светильник общепромышленный со светодиодным источником света

Скачать документацию

ВЭЛАН-03 светильники светодиодные. IES-файлы.
