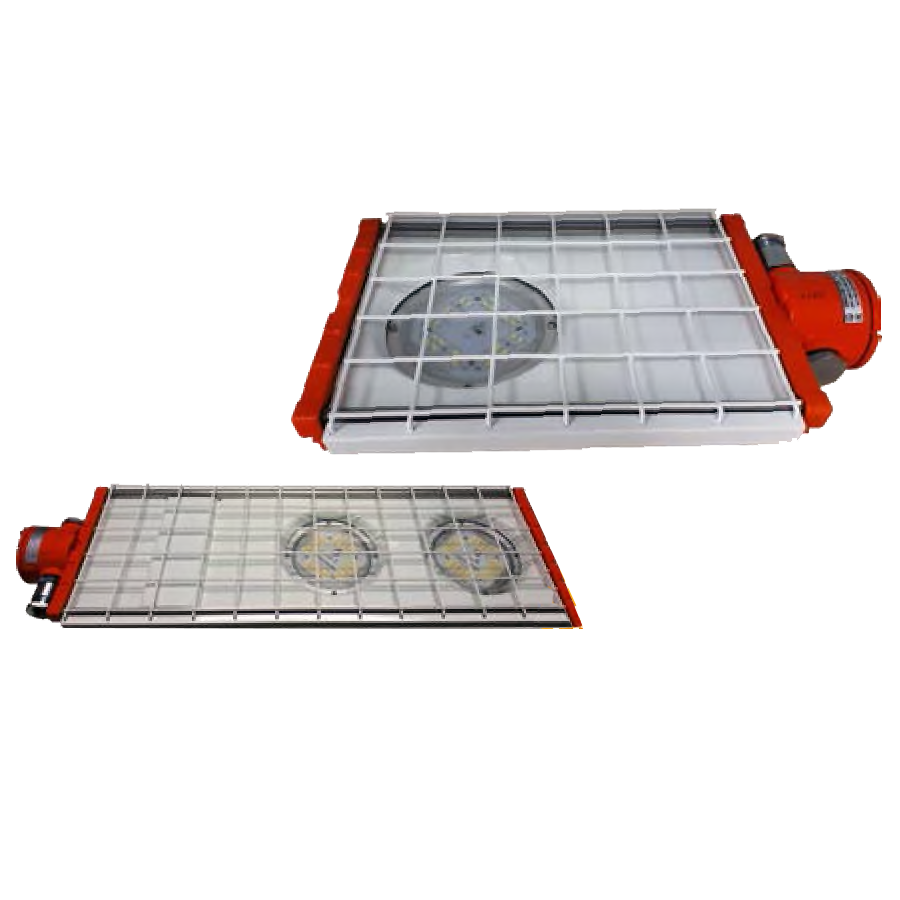

ДПП80 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...60 В, = 220 В, ≈ 10...60 В, ≈ 220 В

Потребляемая мощность: 10 Вт, 20 Вт, 40 Вт, 80 Вт, 100 Вт, 140 Вт, 160 Вт, 180 Вт, 200 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1200 лм, 2400 лм, 4800 лм, 9200 лм, 9600 лм, 12000 лм, 16800 лм, 21600 лм, 24000 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные взрывозащищенные светильники ДПП80 используются во взрывоопасных зонах по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты:

  • ДПП80-10(-20;-40): 1ExdbmbIICT6 Gb.
  • ДПП80-80(-100;-140;-160;-180;-200): 1ExdbmbIICT4 Gb.

Работают светильники ДПП80 в качестве осветительных приборов общего освещения на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Корпусные детали светильников выполнены из анодированного алюминиевого профиля и частично покрашены порошковой краской. Светопропускающий элемент из закалённого стекла. Внутри корпуса установлены светоизлучающие модули с источником питания.

Взрывозащищенные светильник ДПП80 выпускается с одним или двумя кабельными вводами для индивидуального или транзитного подключения к электросети. Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1.

  • Индекс цветопередачи: не менее 80 Ra.
  • Коэффициент пульсаций: не более 1%.
  • Температура окружающей среды: -60...+40°С.

Технические характеристики

Цветовая температура 4500К (по заказу 2700К÷6000К)
Угол излучения 120°
Коэффициент мощности 0,98
Коэффициент полезного действия 90%
Материалы изготовления Анодированный алюминиевый профиль, закаленное стекло
Электроподключение Прямое подключение к клеммам колодки внутри вводной коробки
Диаметр подводимого кабеля 7...16 мм
Сечение подсоединяемых жил 2,5 мм2
Ресурс 50000 час.
Маркировка взрывозащиты 1ExdIICT4, 1ExdIICT6
Класс защиты от поражения электрическим током I, II
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP67
Габаритные размеры 383х200х80...1083х200х80 мм
Вес 4,9...11,5 кг

Структура обозначения, пример заказа

ДПП
80
160
010

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (10, 20, 40, 80, 100, 140, 160, 180 или 200 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Габариты
не более,
мм

Масса
не более
кг

Аналог
светильника с
лампой ЛОН, Вт

Аналог
светильника с
лампой ГЛВД, Вт

Напряжение, В

Мощность, Вт

ДПП80-10-001

180÷260 AC/DC

(10÷60 AC/DC)

10

383х200х80



100

ДРЛ-50

ДПП80-20-003

20

4,9

150-200

ДРЛ-80

ДПП80-40-005

40



300

ДРЛ-125

ДПП80-80-007

80

583х200х80

7,1

500

ДРЛ-250

ДПП80-100-008

180÷260 AC/DC

(10÷60 AC/DC)

100

683х200х80

7,6

-

ДНаТ-150

ДПП80-140-009

140

833х200х80

9,6

1000

ДРИ-250

ДПП80-160-010

160

1083х200х80



-

ДРЛ-400

ДПП80-180-011

180

11,5

ДНаТ-250

ДПП80-200-012

200



ДНаТ-250

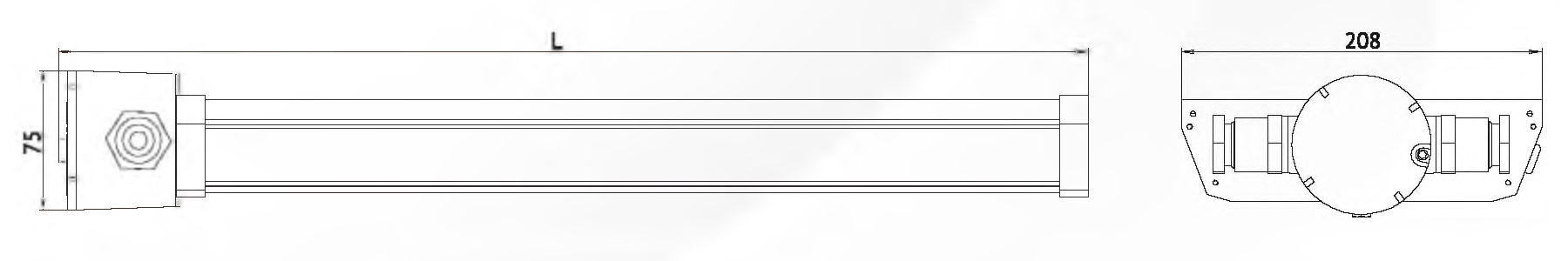

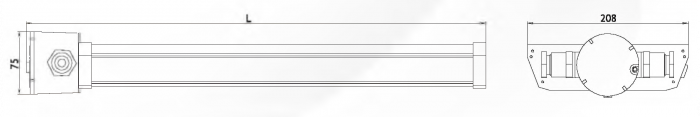

Габаритные и присоединительные размеры светильников ДПП80

Обозначение

ДПП80-10

ДПП80-20

ДПП80-40

ДПП80-80

ДПП80-100

ДПП80-140

ДПП80-160

ДПП80-180

ДПП80-200

L, мм

382,5

382,5

382,5

582,5

682,5

832,5

1082,5

1082,5

1082,5

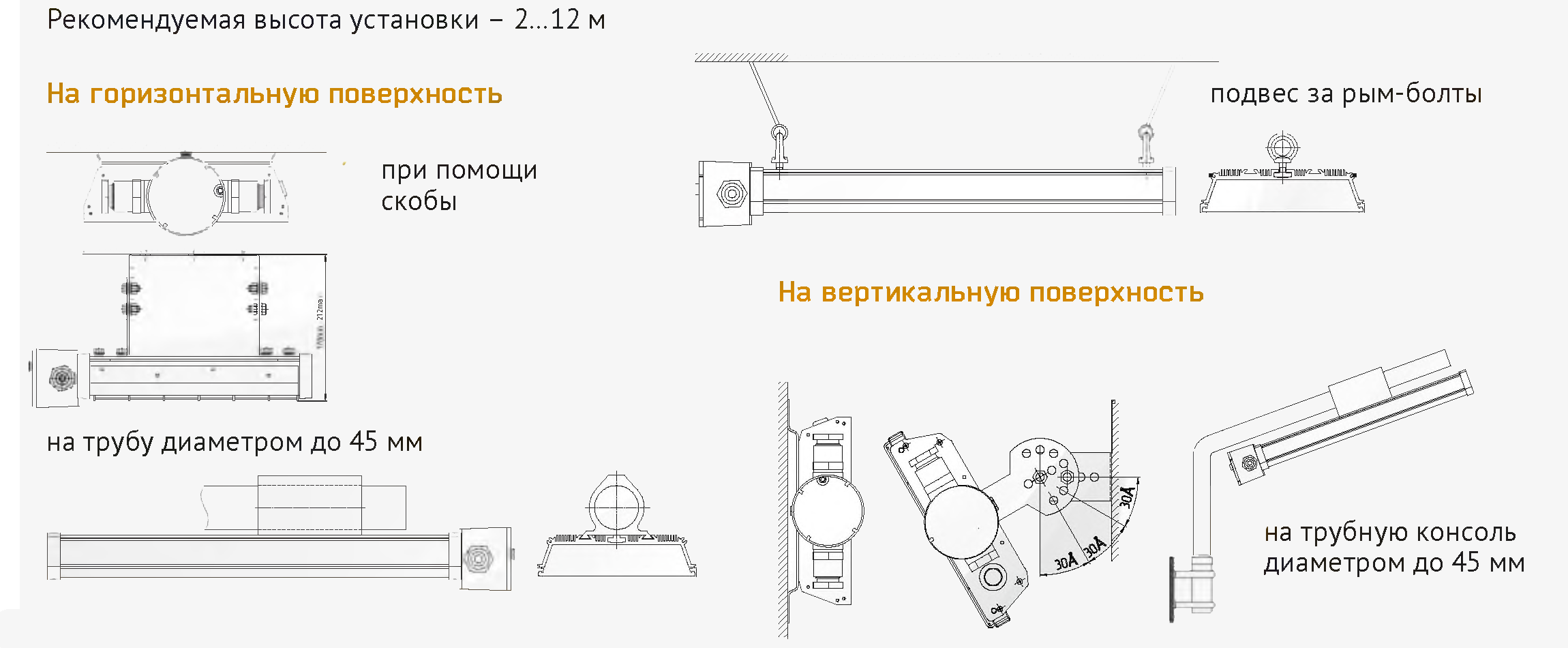

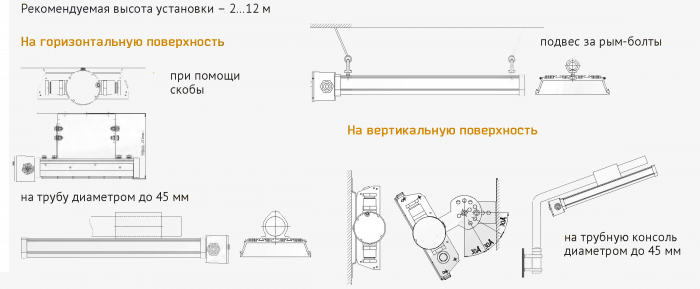

Варианты установки

Стандартный комплект поставки

  • Светильник ДПП80 - 1 шт.
  • Кабельный ввод - 1 шт.
  • Пробка-заглушка - 1 шт.

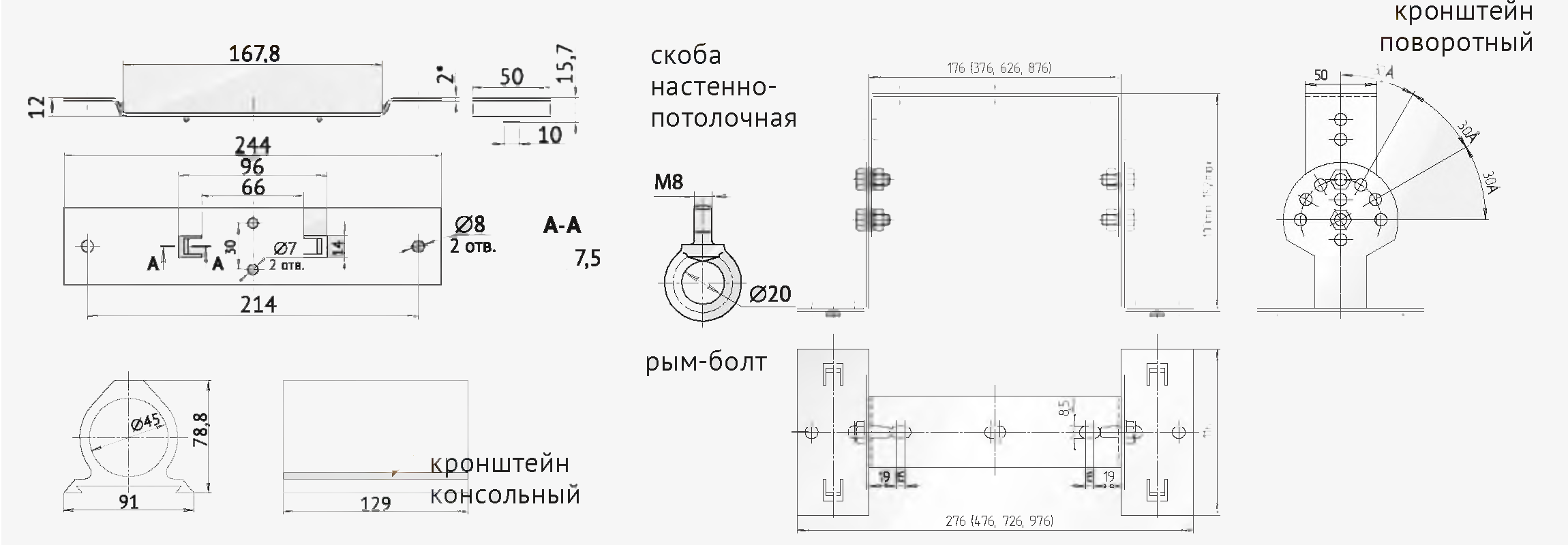

Дополнительная комплектация, опции

  • Скоба настенно-потолочная.
  • Кронштейн поворотный.
  • Рым-болт.
  • Кронштейн консольный.
  • Дополнительный кабельный ввод.
