Квант-1 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 24 В, = 240...365 В, = 250...394 В, ≈ 36 В, ≈ 127 В, ≈ 170...260 В, ≈ 176...264 В, ≈ 220 В

Потребляемая мощность: 8 Вт, 10 Вт, 12 Вт, 24 Вт, 32 Вт, 35 Вт, 48 Вт, 70 Вт, 72 Вт, 96 Вт, 100 Вт, 120 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1040 лм, 1300 лм, 1560 лм, 3120 лм, 4160 лм, 4550 лм, 6240 лм, 9100 лм, 9360 лм, 12480 лм, 13000 лм, 15600 лм

Цена (без учета НДС): По запросу руб.

Описание

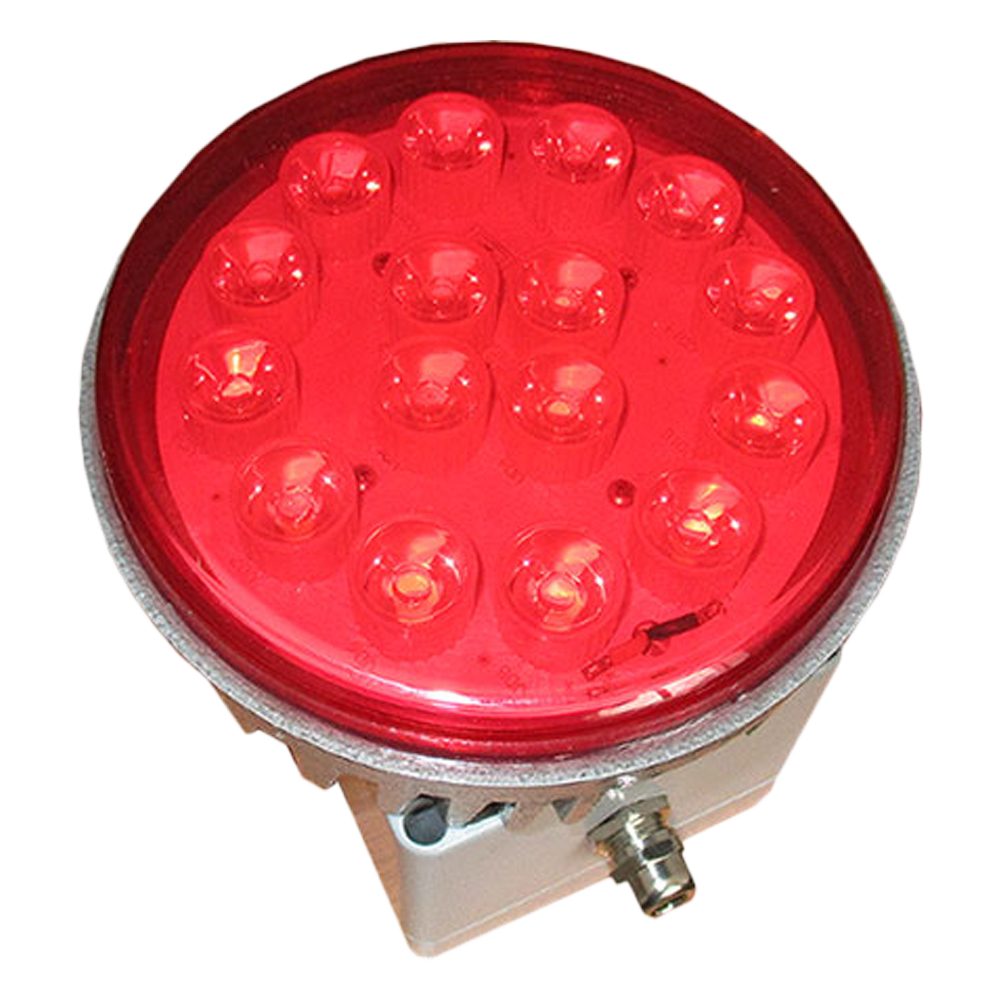

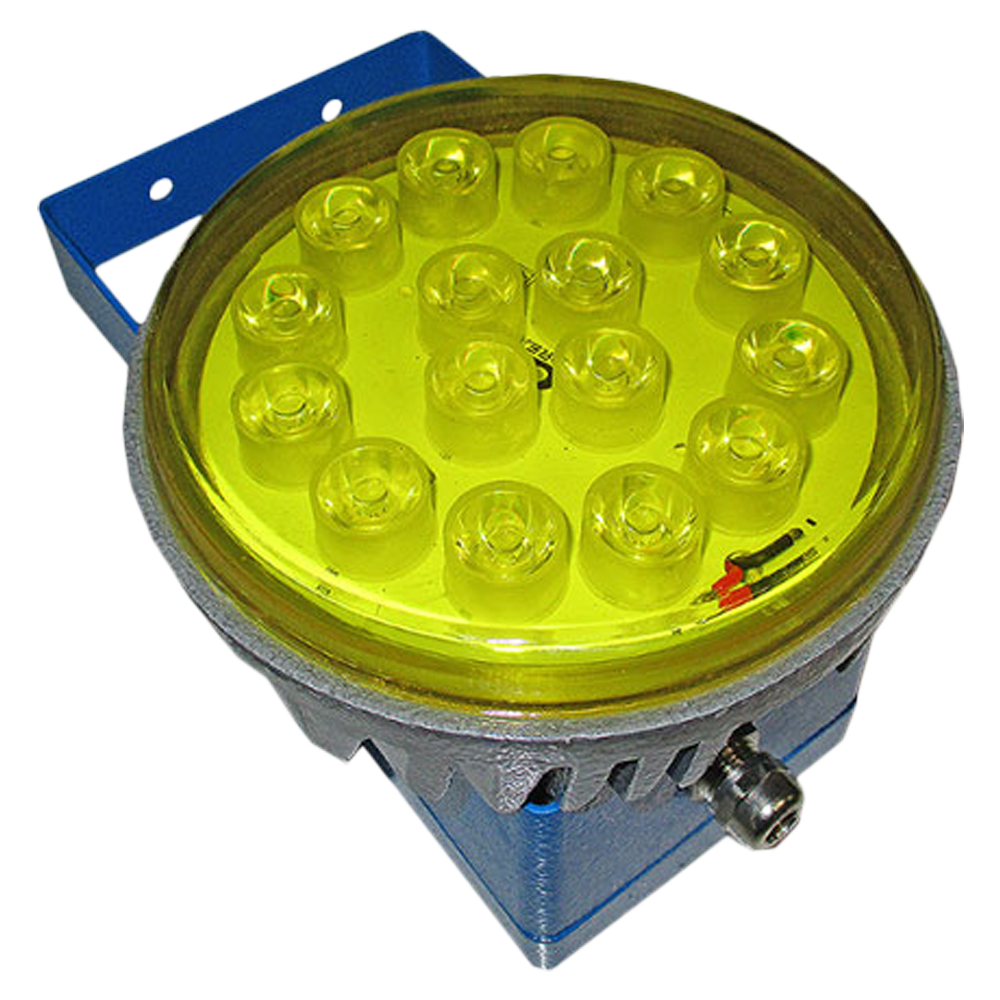

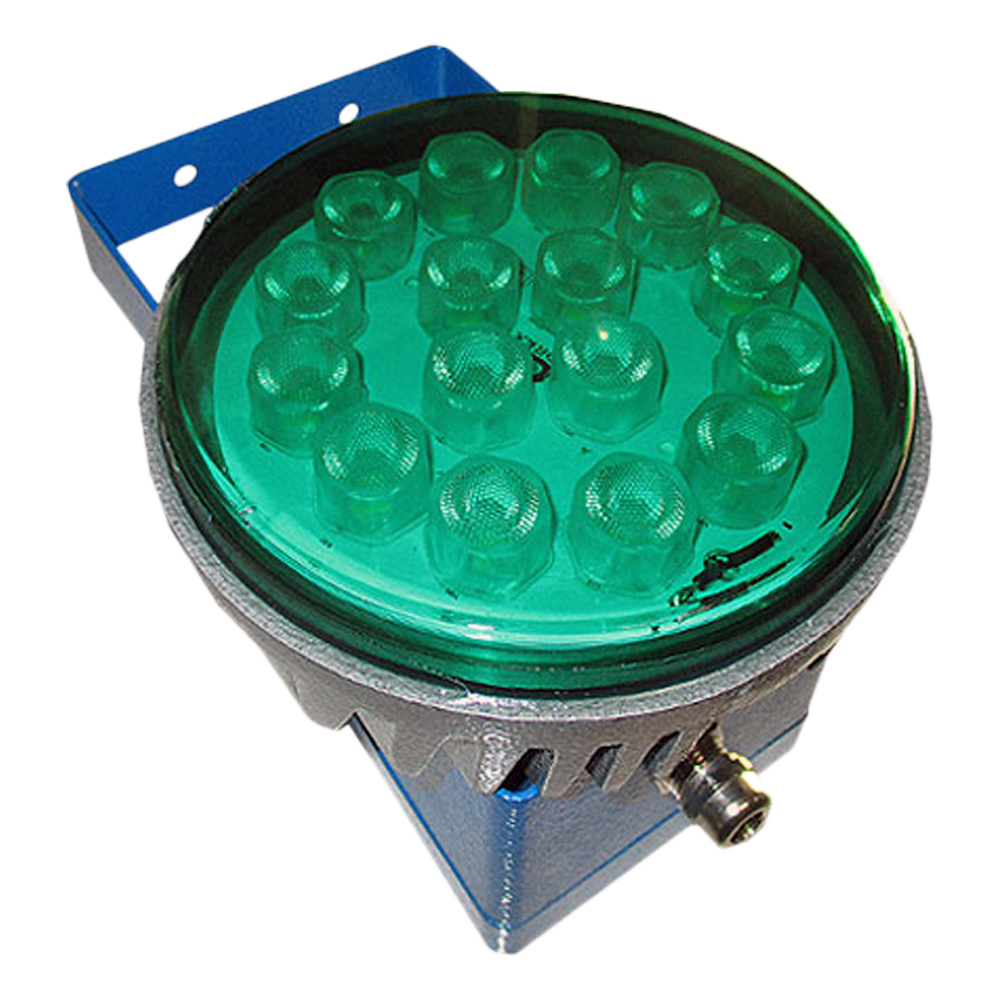

Взрывозащищенные светильники Квант-1 предназначены для стационарного освещения производственных зданий и помещений, а также для наружного освещения площадок нефтяной и газовой промышленности. Светильники Квант-1.С-24/24-Д могут применяться в качестве габаритных огней карьерной техники, а также для освещения ходовой части экскаваторов.

Преимущества:

  • Низкое энергопотребление.
  • Высокая устойчивость к механическим воздействиям и вибрации.
  • Большой ресурс источника света – 100 000 часов свечения.
  • Время включения не более 1,7 секунды.
  • Коэффициент мощности не менее 0,98%.
  • Коэффициент пульсации светового потока менее 1%.

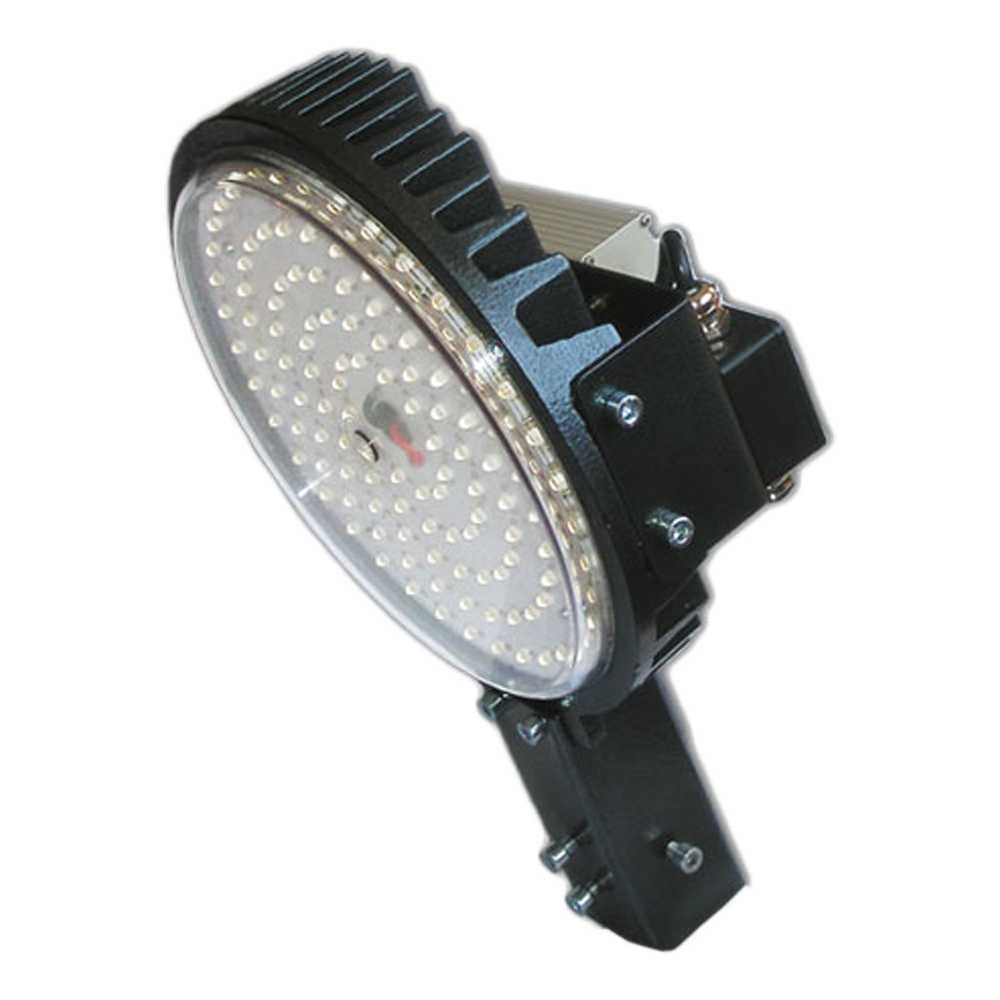

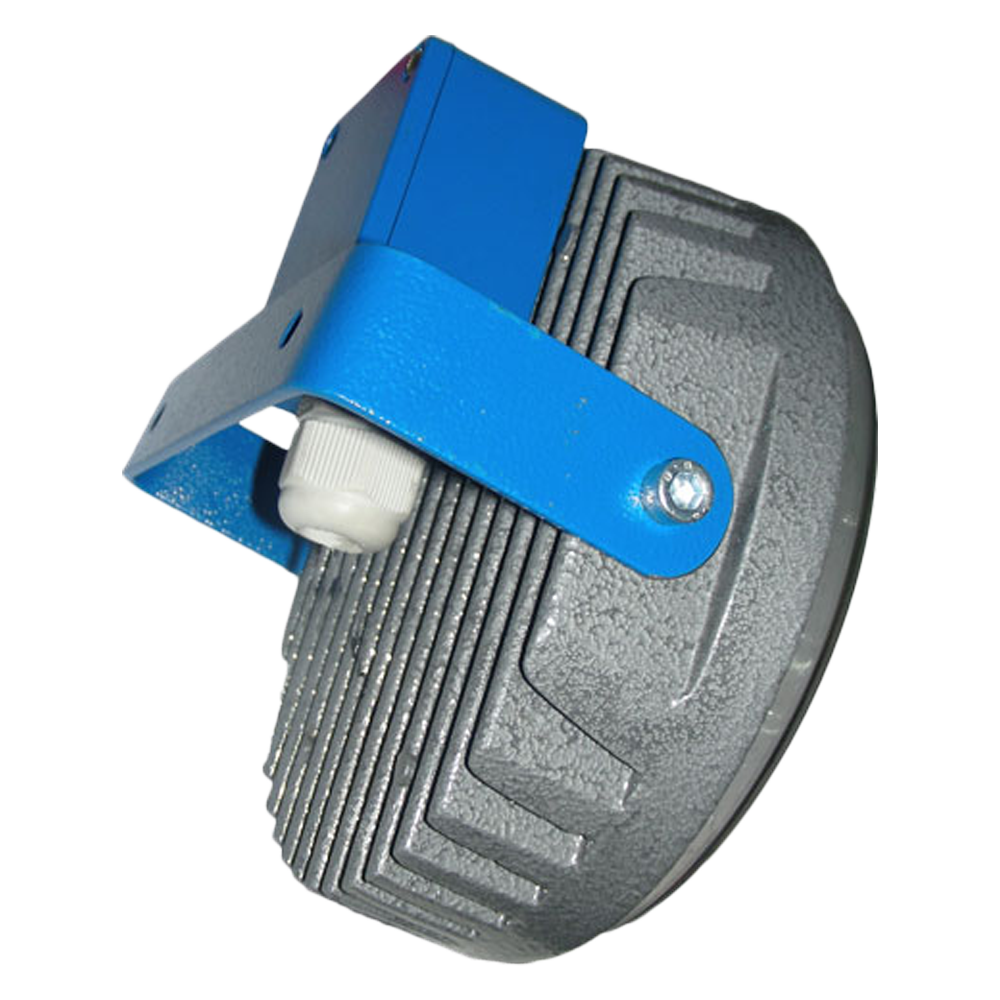

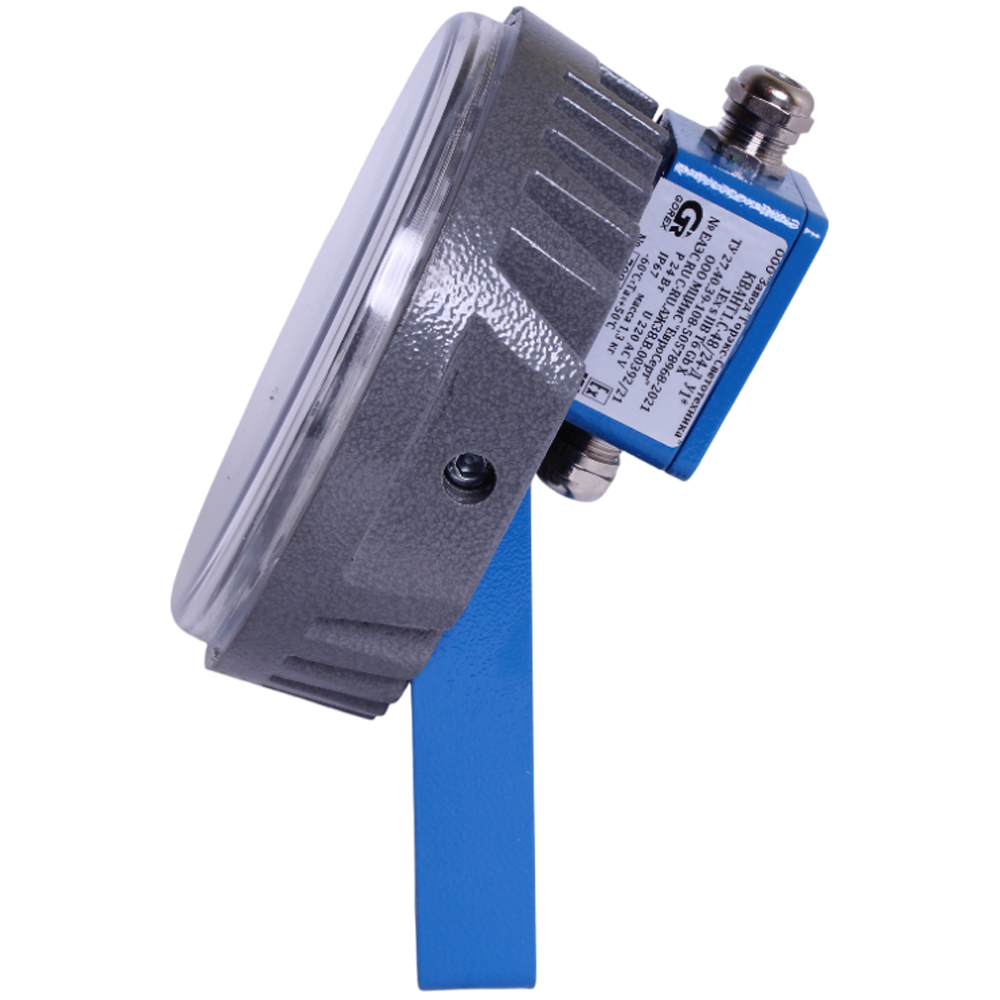

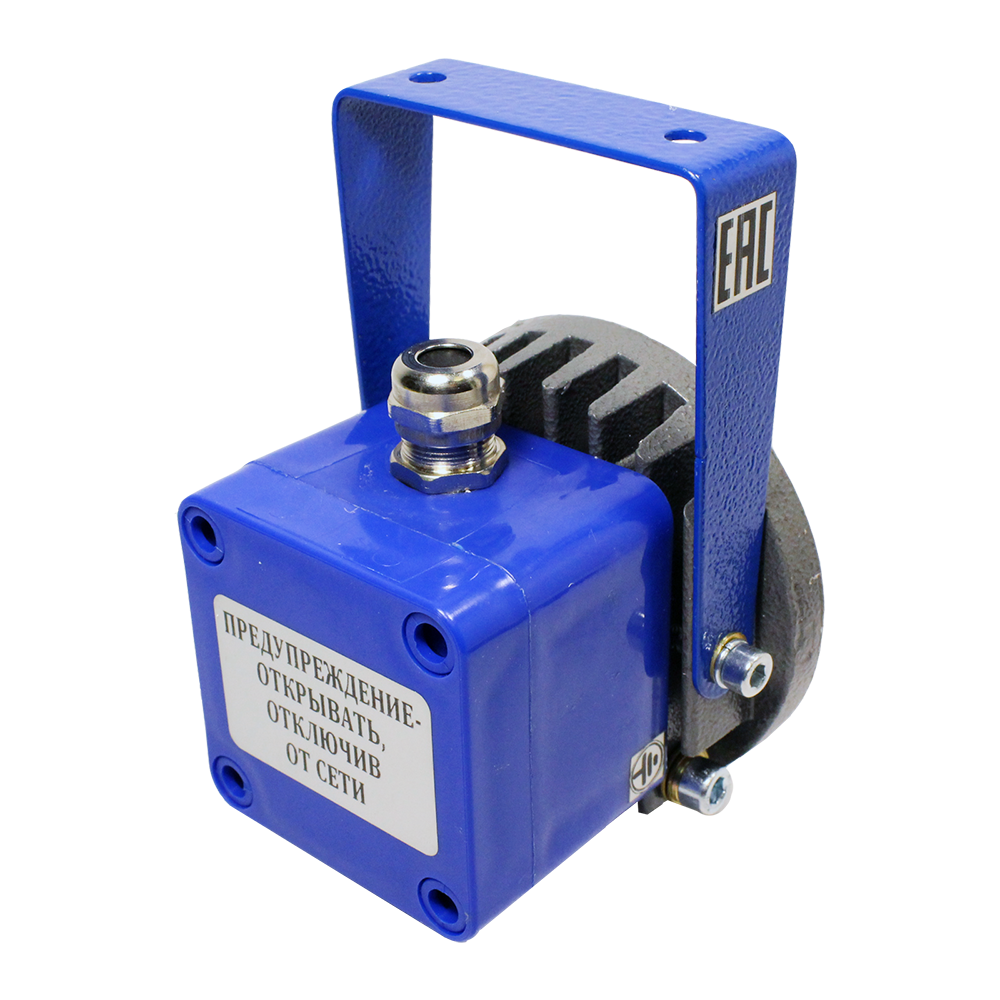

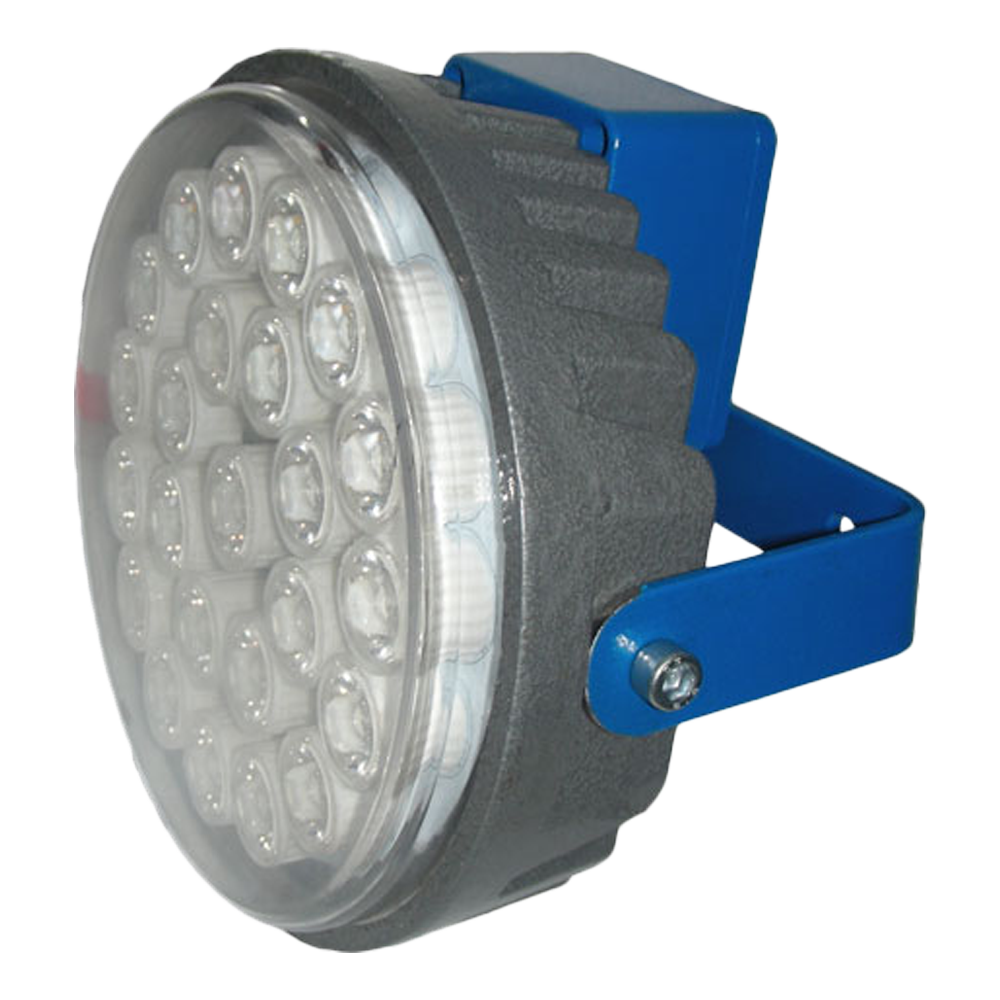

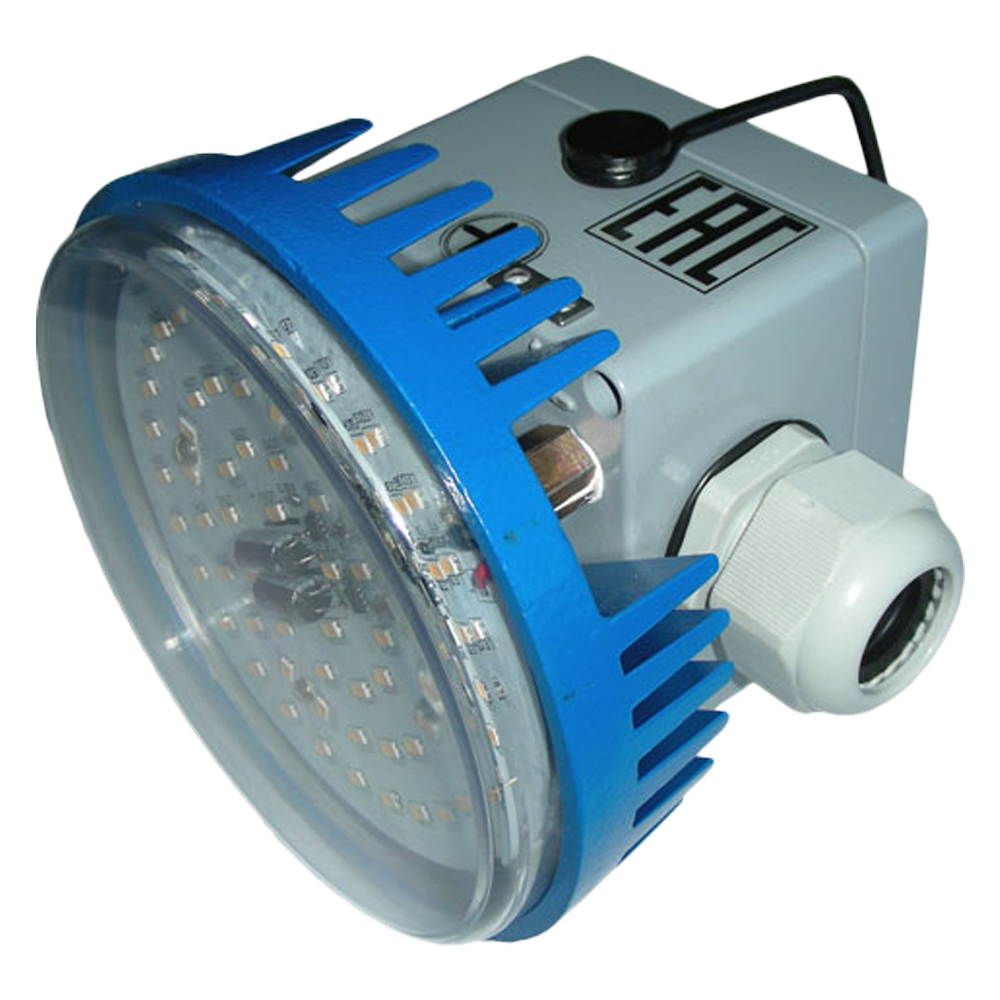

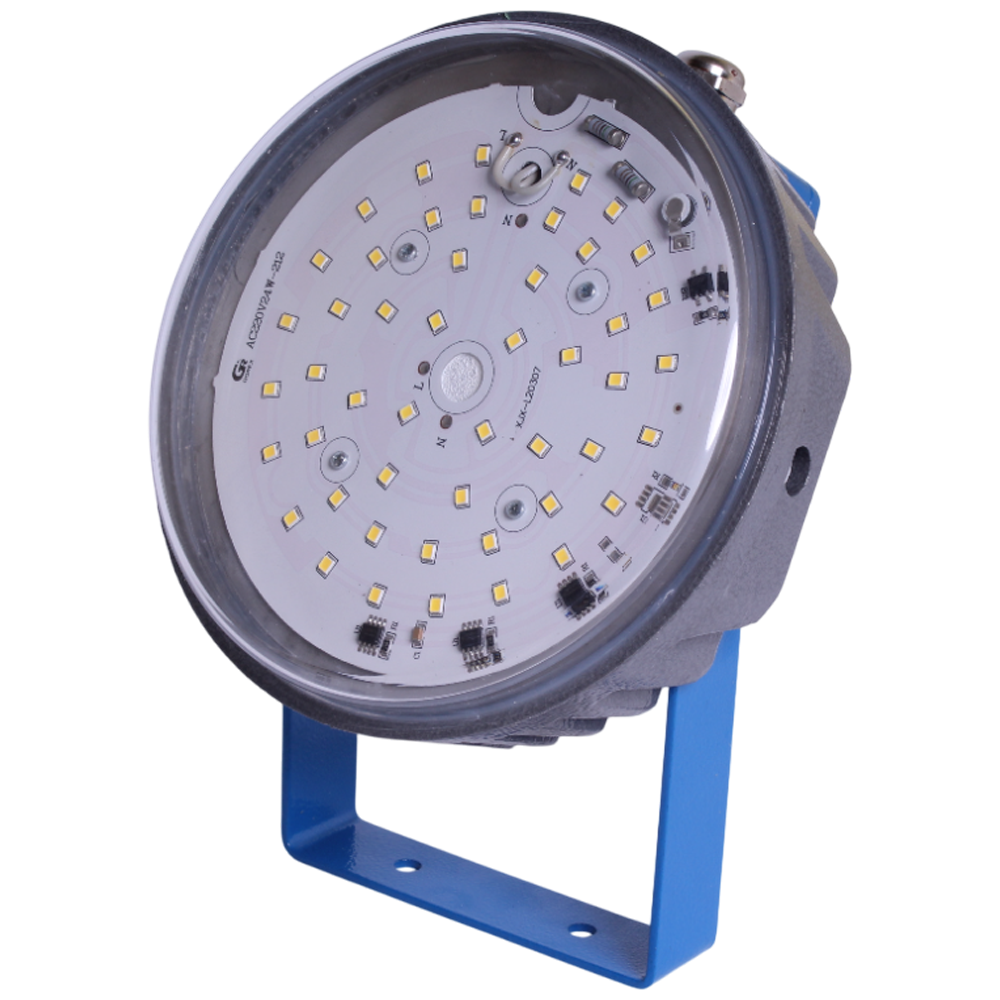

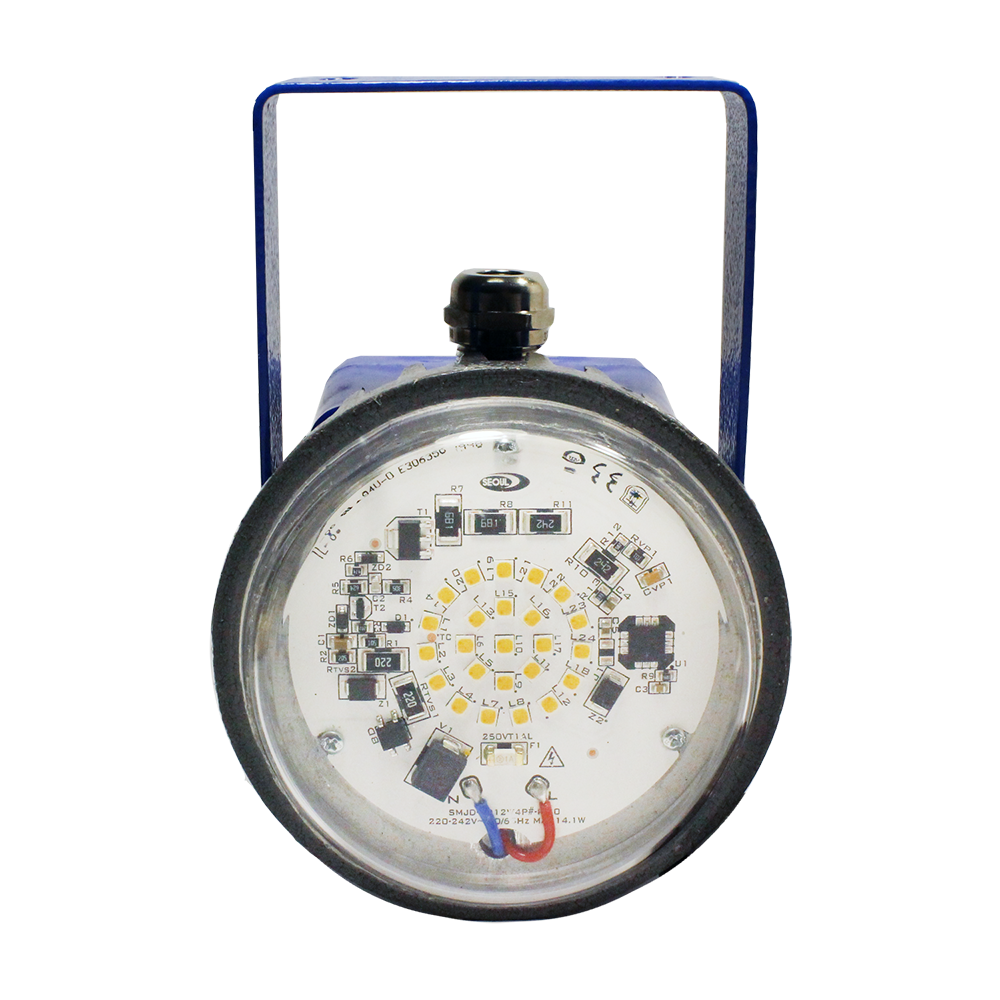

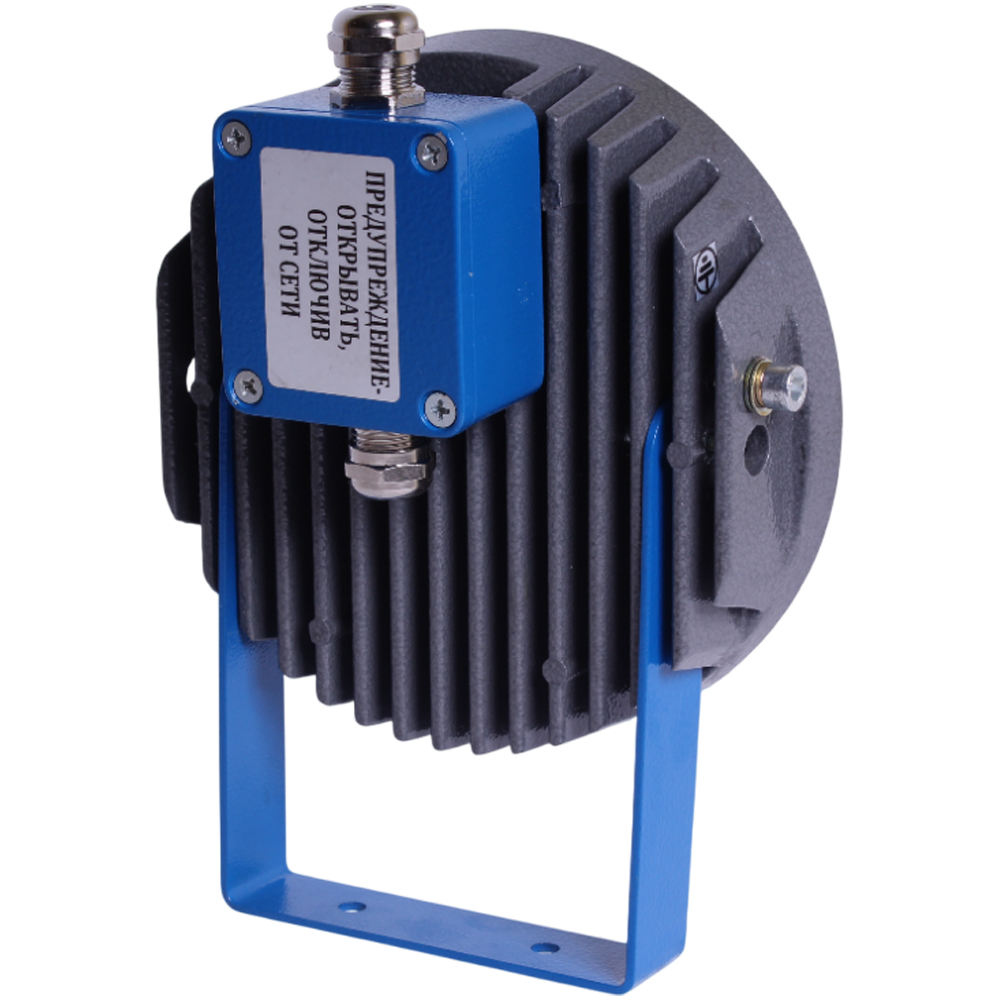

Осветительные приборы Квант-1 конструктивно состоят из алюминиевого корпуса, выполняющего роль радиатора, внутри которого расположены светодиоды. К корпусу крепится скоба, на которой расположен блок питания и коробка с кабельными вводами. Отделение источника света закрыто защитным светопропускающим колпаком из ударопрочного поликарбоната толщиной 4 мм.

Блок питания светильника соединен со светодиодной матрицей гибким трехжильным кабелем. Соединение с питающей сетью выполняется в коробке с помощью клемм. Подключение светильника к сети производится в специальном отделении с клеммами или с помощью разъема.

В зависимости от вида крепления светодиодные светильники Квант-1 выпускаются следующих типов: консольного, подвесного. Крепление светильника консольного типа осуществляется с помощью трубы, диаметром 53 мм. Крепление светильника подвесного (тоннельного) типа осуществляется с помощью скобы, которая может регулировать угол поворота светильника относительно горизонтальной поверхности.

Технические характеристики

Пульсации светового потока Менее 1%
Тип кривой силы света Д - Косинусная, К - Концентрированная
Цветовая температура 3000 К (теплый белый), 4000 К (нормальный белый), 5000 К (дневной белый), 6500 К (холодный белый)
Коэффициент мощности 0,98%
Материалы изготовления Алюминиевый сплав (корпус), ударопрочный поликарбонат (светопропускающий элемент)
Способ крепления или установки Подвесной (С), консольный (К)
Диаметр подводимого кабеля 4...8 мм
Маркировка взрывозащиты 1ExsIIBT6, PH1, Нет
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) ОМ1, У1, УХЛ1
Исполнение по степени защиты IP67
Габаритные размеры Ø93х112х102...Ø310х467х140 мм
Вес 0,5...8,8 кг

Структура обозначения, пример заказа

Квант-1
С
4
/96
Д
АС220
L120
1ExsIIBT6X
УХЛ1

Климатическое исполнение и категория размещения по ГОСТ15150

Маркировка взрывозащиты

Условный угол рассеивания света, град.

Вид напряжения (АС-переменное: 36, 127 или 220 В; DC-постоянное: 12, 24 В)

Обозначение коррелированной цветовой температуры: Х-6500 К (холодный белый), Д-5000 К (дневной белый), Н-4000 К (нормальный белый), Т-3000 К (теплый белый)

Номинальная мощность источников света, Вт (см. Варианты исполнений)

Количество источников света, шт (см. Варианты исполнений)

Тип крепления: С - на узкой скобе, К - консольный

Наименование модели

Варианты исполнений

Обозначение
светильника

Количесттво источников света, шт.

Световой поток, лм

Номинальная мощность,
Вт

Тип напряжения, В

Тип крепления

Габаритные размеры (LxBxH),
мм

Масса, кг

Аналог

КВАНТ-1.Х1-21/8

21

840

8

АС220

С

Ø93x112x102

0,5

ЛОН - 100 Вт

КВАНТ-1.Х1-31/12

31

1260

12

ЛОН - 150 Вт

КВАНТ-1.Х1-24/24

24

2520

24

АС36;
АС127;
АС220;
DC24;
DC12

Ø160x100

2

ЛОН - 200 Вт

КВАНТ-1.X1-64/32

64

3360

32

АС220

ЛОН - 250 Вт

КВАНТ-1.Х1-2/48

2

4560

48

К

(С)

Ø310x467x140

(Ø310x330x204)

8,8

(8)

ДРЛ -125
ДНАТ - 70

КВАНТ-1.Х1-3/72

3

6840

72

ЛОН-500
ДНАТ-100

КВАНТ-1.Х1-4/96

4

9120

96

ДРЛ -250
ДНАТ - 100

КВАНТ-1.X1-32/70



7350

70

ЛОН - 500 Вт

КВАНТ-1.Х1-32/100

32

10500

100

МГЛ-100
ДНАТ-100

КВАНТ-1.X1-32/120



12600

120

ДРЛ -250

Х1  - тип крепления (С - на узкой скобе, К – консольный)

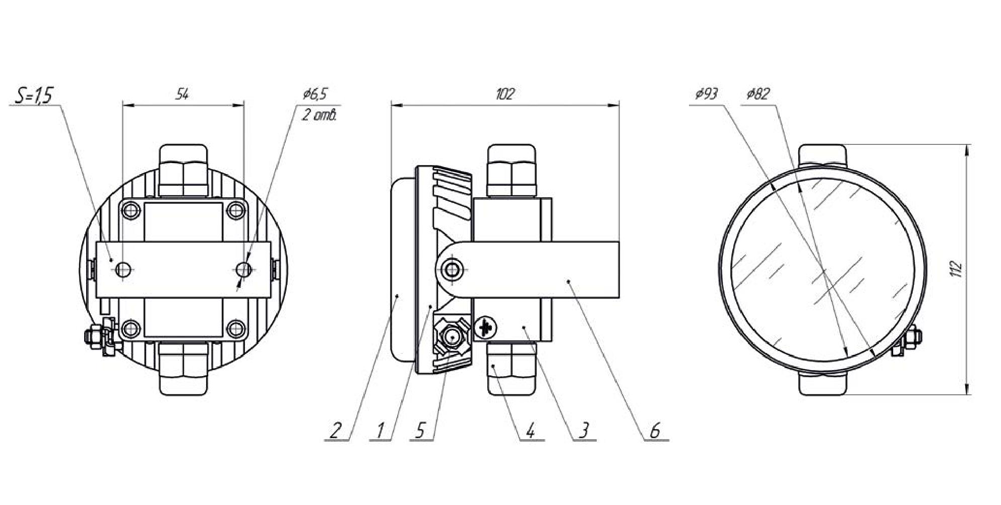

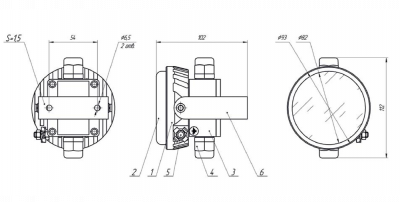

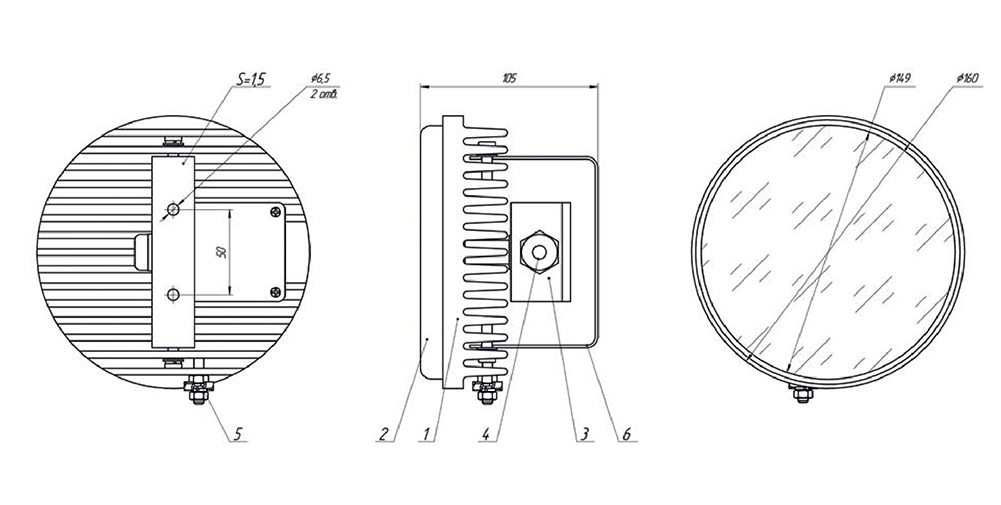

Габаритные чертежи

Квант1.С-24/24-Д;
Квант1.С-64/32-Д;
Квант1.С-42/35-Д
Квант1.С-16/10-Д;
Квант1.С-21/8-Д;
Квант1.С-31/12-Д

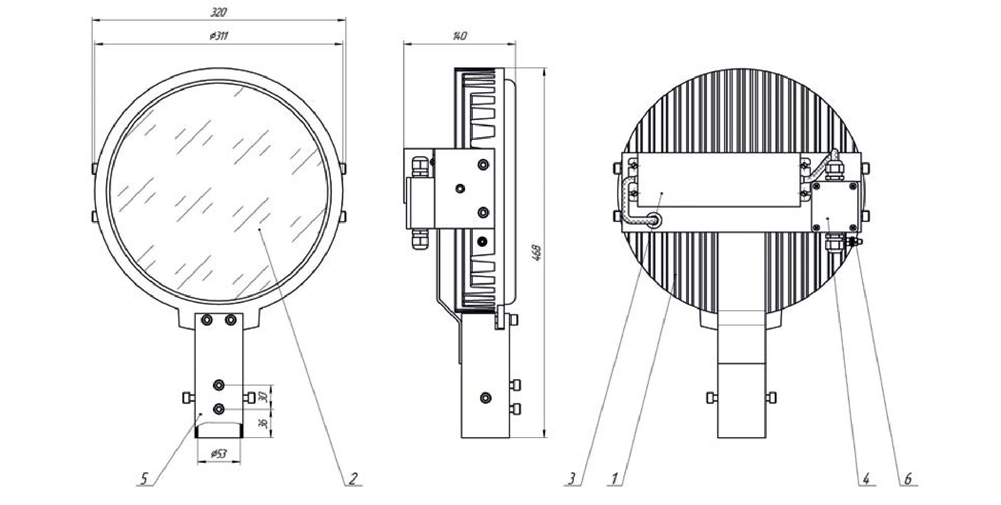

Квант1.К-32/70-Д, Квант1.К-32/100-Д, Квант1.К-32/120-Д
Квант1.К-2/48-Д, Квант1.К-3/72-Д, Квант1.К-4/96-Д

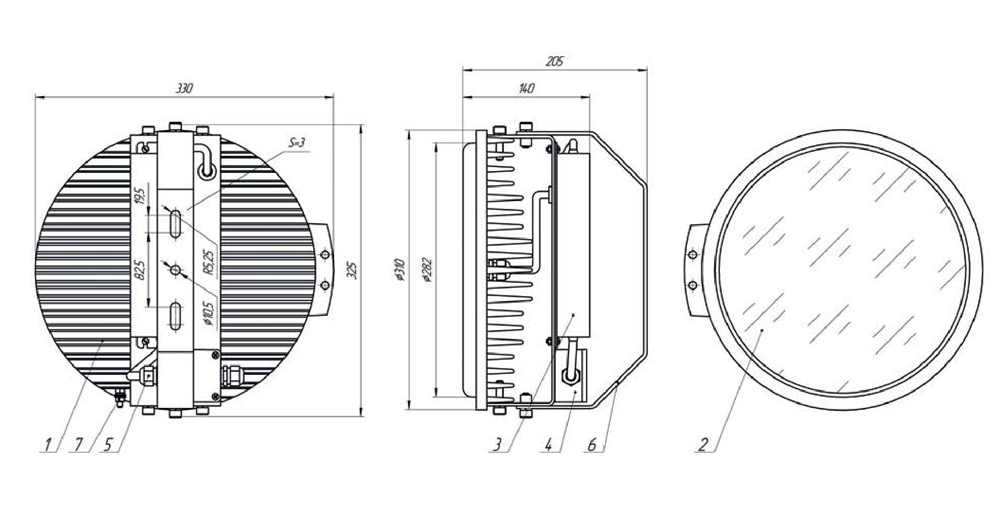

Квант1.С-32/70-Д, Квант1.С-32/100-Д, Квант1.С-32/120-Д
Квант1.С-2/48-Д, Квант1.С-3/72-Д, Квант1.С-4/96-Д

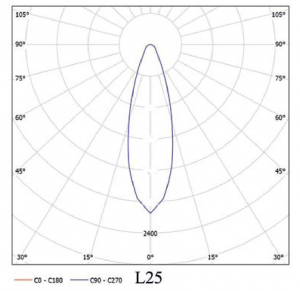

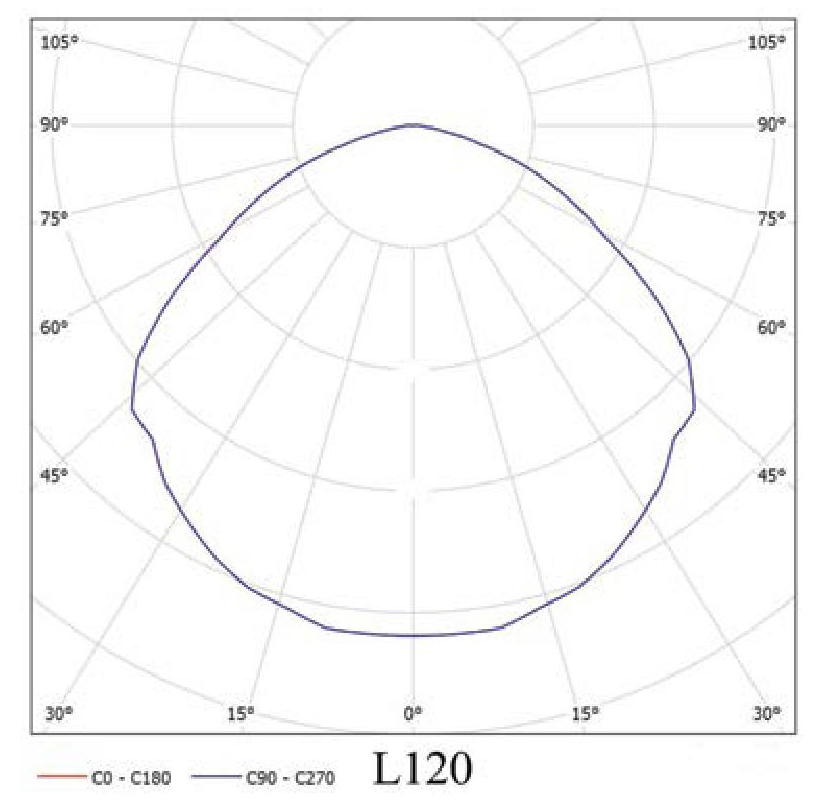

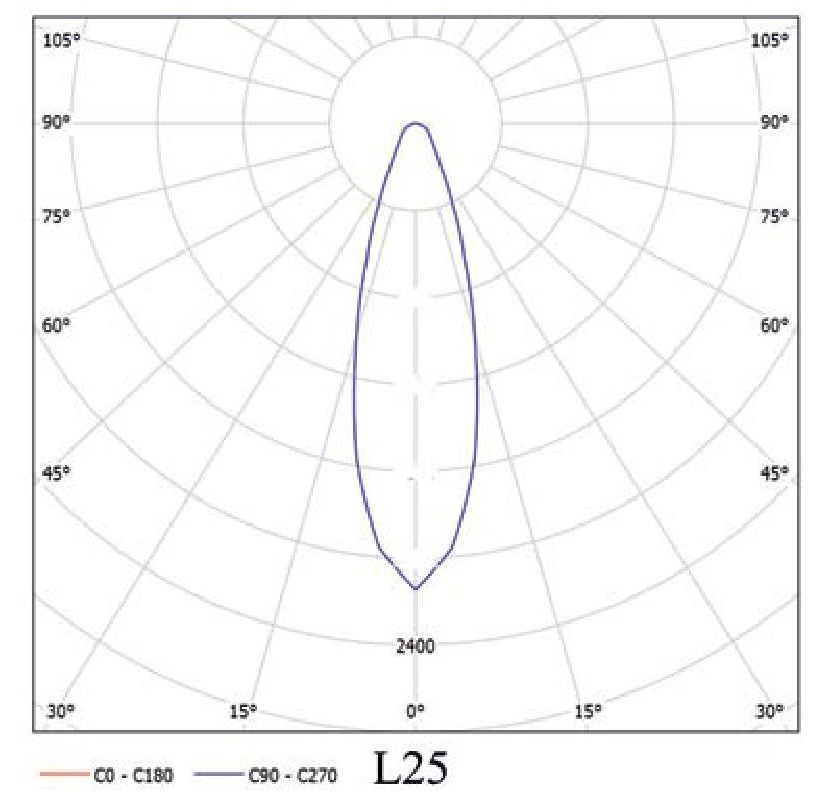

Фотометрические кривые

 Квант1.Х1-32/70-Д
Квант1.Х1-32/100-Д
Квант1.Х1-32/100-Д
Квант1.Х1-32/70-Д; Квант1.Х1-32/100-Д
Квант1.Х1-32/120-Д; Квант1.Х1-2/48-Д;
Квант1.Х1-3/72-Д; Квант1.Х1-4/96-Д

Стандартный комплект поставки

  • Светильник светодиодный Квант-1.
  • Паспорт.
  • Руководство по эксплуатации.
