Квант-2 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 240...365 В, = 250...394 В, ≈ 150...260 В, ≈ 176...264 В, ≈ 220 В

Потребляемая мощность: 20 Вт, 28 Вт, 30 Вт, 40 Вт, 42 Вт, 50 Вт, 60 Вт, 70 Вт, 80 Вт, 90 Вт, 100 Вт, 105 Вт, 120 Вт, 140 Вт, 150 Вт, 170 Вт, 180 Вт, 200 Вт, 210 Вт, 250 Вт, 280 Вт, 315 Вт, 350 Вт, 380 Вт, 420 Вт, 500 Вт, 800 Вт, 1000 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2600 лм, 3640 лм, 3900 лм, 5200 лм, 5460 лм, 6500 лм, 7800 лм, 9100 лм, 10400 лм, 11700 лм, 13000 лм, 13650 лм, 15600 лм, 18200 лм, 19500 лм, 22100 лм, 23400 лм, 26000 лм, 27300 лм, 32500 лм, 35000 лм, 36400 лм, 40950 лм, 45500 лм, 49400 лм, 54600 лм, 65000 лм, 104000 лм, 130000 лм

Цена (без учета НДС): По запросу руб.

Описание

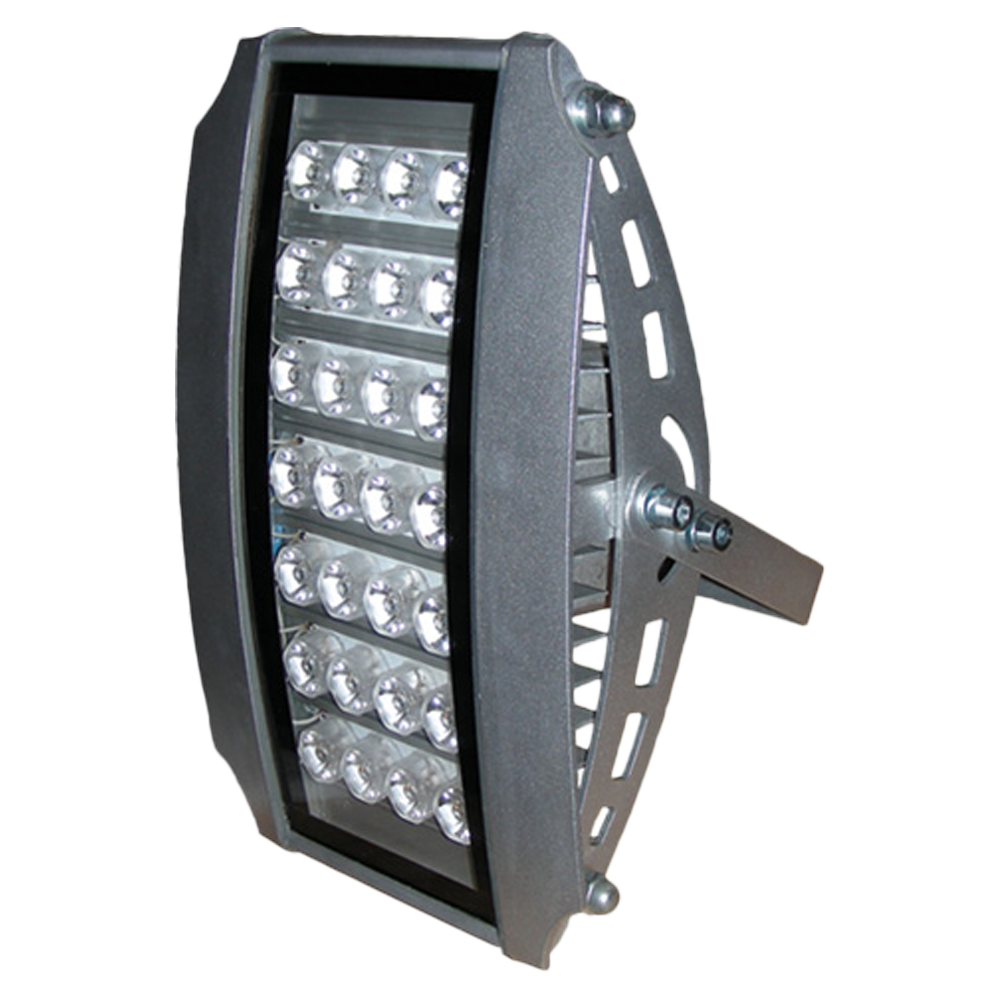

Взрывозащищенные светильники Квант-2, Квант-2/1 предназначены для общего освещения объектов и территорий различного назначения, как на открытом воздухе, так и внутри помещения, в том числе в местах с потенциально взрывоопасной газовой средой.

Преимущества:

  • Множество модификаций, отличающихся конструкцией корпуса, фокусировкой светового потока и количеством светоизлучающих светодиодов позволяют максимально точно подобрать светильник.
  • Низкое энергопотребление.
  • Высокая устойчивость к механическим воздействиям и вибрации.
  • Большой ресурс источника света – 100 000 часов свечения.
  • Время включения не более 1,7 секунды.

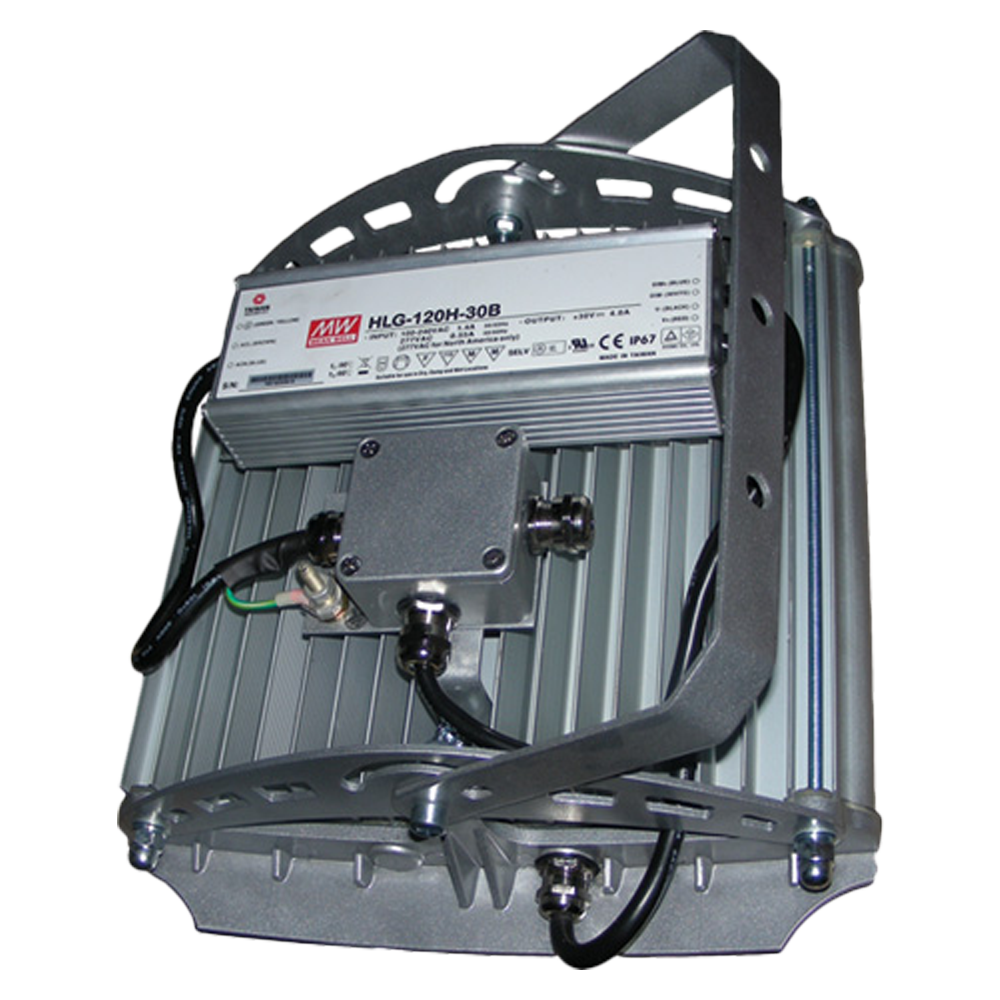

Осветительные приборы Квант-2 конструктивно состоят из радиатора, на котором установлены светодиодные линейки, светопропускающие элементы, выполненные из поликарбоната.

В зависимости от вида крепления светодиодные светильники Квант-2 выпускаются следующих типов: консольного (К), подвесного (С).

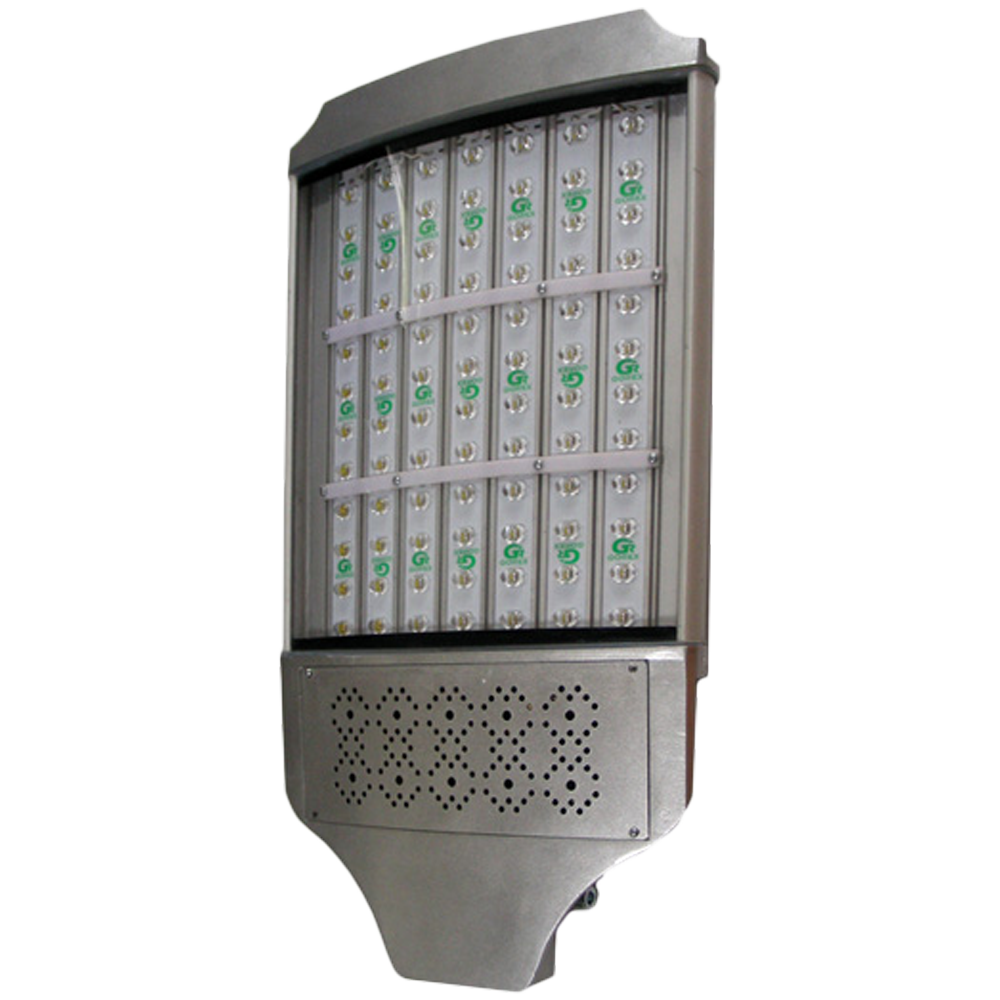

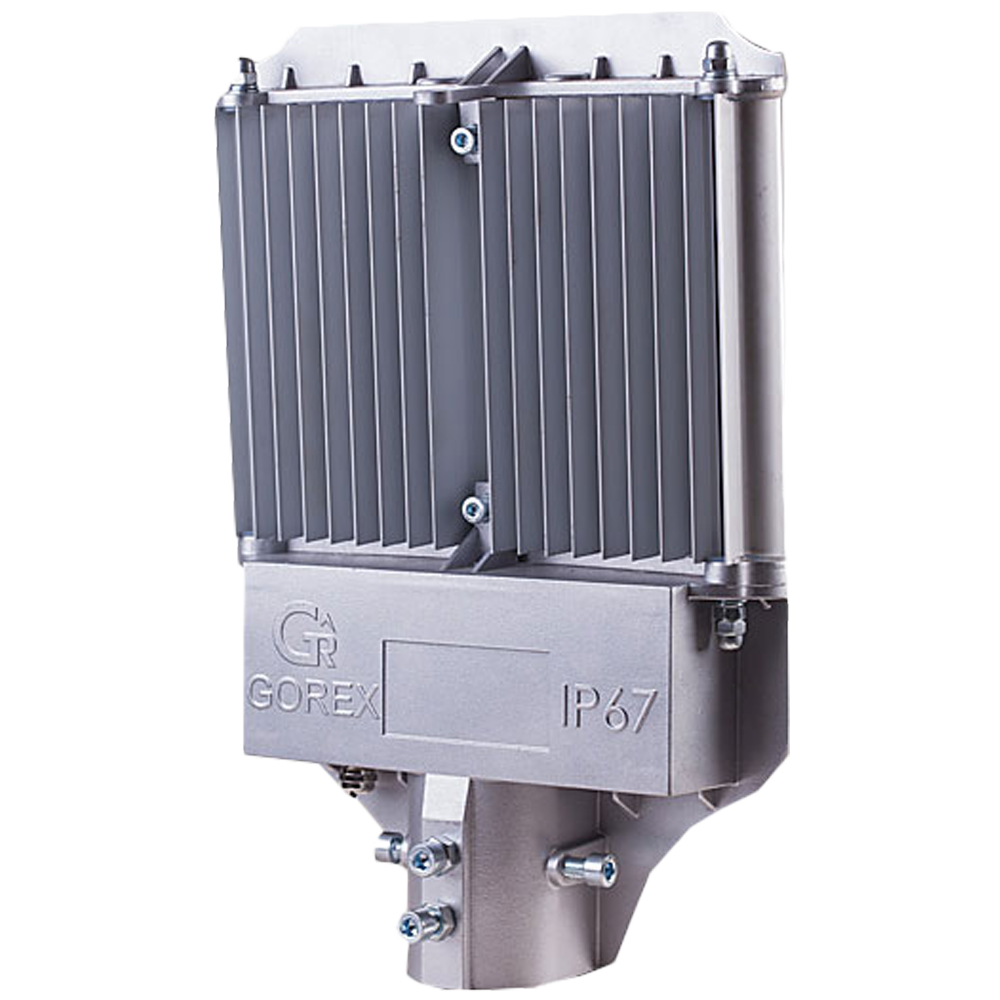

В светильниках консольного типа КВАНТ-2.К к радиатору крепится специальная консоль из литого алюминия, внутри которой установлены блоки питания, силовые зажимы для подключения к сети расположены на задней части светильника внутри клеммной коробки.

В светильниках подвесного типа КВАНТ2.С блок питания и силовые зажимы установлены на радиаторе в специальных клеммных коробках.

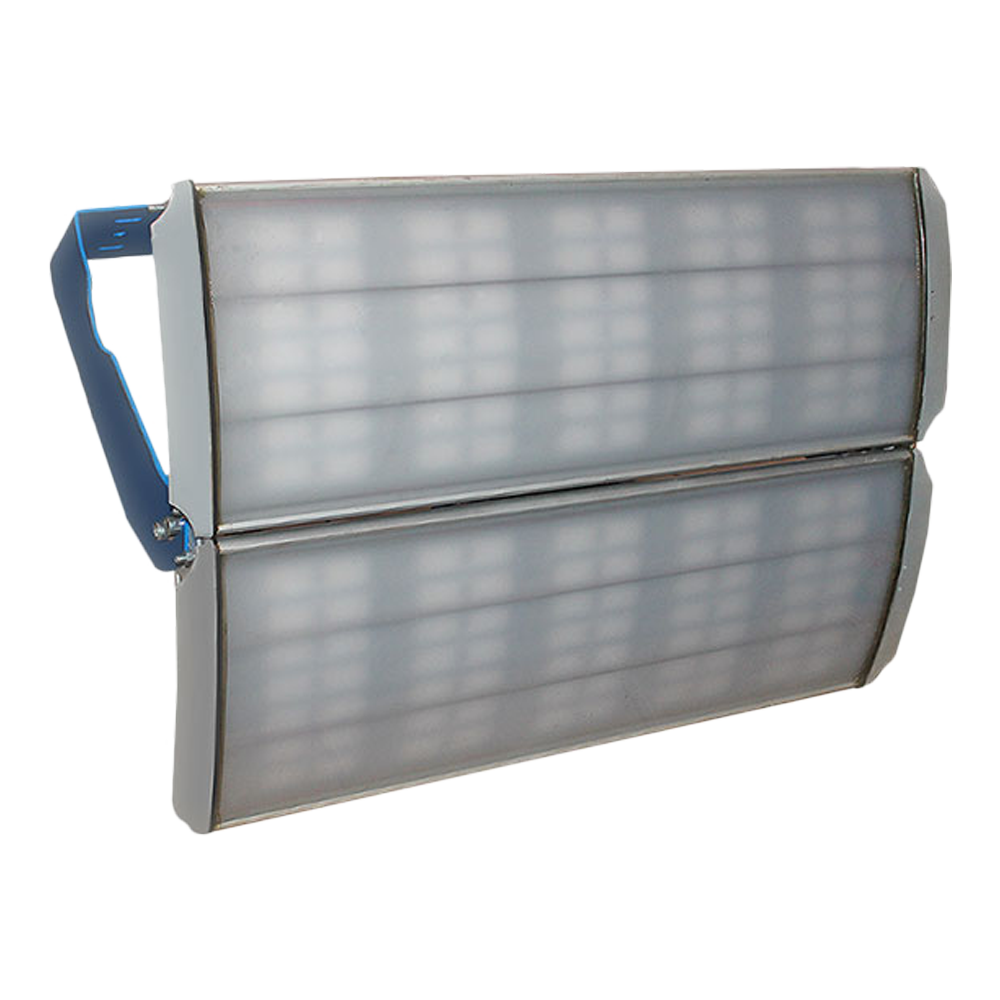

Светильник КВАНТ-2/1 состоит из корпуса, выполненного из алюминиевого профиля, герметично закрытого с торцов боковинами, внутри которого расположены светодиоды. Отделение источника света закрыто светопропускающим элементом из поликарбоната. Подключение проводников к блоку питания осуществляется при помощи кабеля через кабельный ввод, установленный на боковой стенке светильника. Блок питания светодиодов может быть встроенным в светильник или выносным.

Светильник консольного типа крепится на рабочем месте при помощи специального подвеса. Для жесткой фиксации светильника в подвесе установлены стопорные болты.

Светильник тоннельного типа крепится на рабочем месте при помощи подвеса, выполненного в виде скобы.

Технические характеристики

Пульсации светового потока Менее 1%
Тип кривой силы света Д - Косинусная, К - Концентрированная, Ш - Широкая
Цветовая температура 3000 К (теплый белый), 4000 К (нормальный белый), 5000 К (дневной белый), 6500 К (холодный белый)
Коэффициент мощности 0,98%
Материалы изготовления Алюминиевый сплав (корпус), ударопрочный поликарбонат (светопропускающий элемент)
Способ крепления или установки Подвесной (С), консольный (К)
Диаметр подводимого кабеля 4...8 мм
Маркировка взрывозащиты 1ExsIIBT6, Нет
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) У1, УХЛ1
Исполнение по степени защиты IP67
Габаритные размеры 200х305х220...780х610х270 мм
Вес 3,3...34,4 кг

Структура обозначения, пример заказа

Квант
-2
К
84
/315
Д (Д)
АС220
L25
1ExsIIBT6Х
УХЛ1

Климатическое исполнение и категория размещения по ГОСТ15150: УХЛ1, У1

Маркировка взрывозащиты

Условный угол рассеивания света, град.

Вид напряжения: АС-переменное, 176-264 В; DC-постоянное 250-394 В

Тип источника света и цветовая температура: Д-светодиодный; Х-6500 К (холодный белый), Д-5000 К (дневной белый), Н-4000 К (нормальный белый), Т-3000 К (теплый белый)

Номинальная мощность источников света, Вт (см. Варианты исполнений)

Количество источников света, шт (см. Варианты исполнений)

Тип крепления: С - на узкой скобе, К - консольный

Модификация корпуса: 2-прямоугольный секторообразный; 2/1-прямоугольный трапецеидальный

Наименование модели

Варианты исполнений

Квант-2 светильники взрывозащищенные светодиодные с прямоугольным секторообразным корпусом

Серия

Наименование

Световой
поток,
лм

Мощность,
Вт

Тип
напряжения,
В

Тип
крепления

Габаритные
размеры, мм

L1,
мм

Масса,
кг

Аналог

28

Квант2.Х1-28/28

3640

28

АС 176…264 В

DC 250…394 В

С (К)

200x305x220

(500x305x90)

74

3,3

(5,6)

ЛОН-200

ДРЛ-80

Квант2.Х1-28/42

5460

42

ЛОН-300

ДРЛ-125

Квант2.Х1-28/50

6500

50

Квант2.Х1-28/60

7800

60

ДРЛ-125

Квант2.Х1-28/80

10400

80

330x305x220

(500x305x90)



ДНаТ-100

Квант2.Х1-28/90

11700

90

4,7

(5,9)

ДНаТ-100

Квант2.Х1-28/105

13650

105

ДРЛ-250

56

Квант2.Х1-56/100

13000

100

300x305x220

(600x305x90)

100

5,1

(7,9)

ДРЛ-250

Квант2.Х1-56/120

15600

120

430x305x220

(600x305x135)

6,2

(7,9)

ДРЛ-250

Квант2.Х1-56/140

18200

140

9,0

(8,5)

ДНаТ-150

Квант2.Х1-56/170

22100

170

ЛОН-ЮОО

Квант2.Х1-56/210

27300

210

ДНаТ-250

84

Квант2.Х1-84/150

19500

150

400x305x220

(600x305x90)

150

6,1

(8,3)

ДНаТ-150

Квант2.Х1-84/250

32500

250

530x305x270

(700x305x160)

10,3

(9,8)

ДНаТ-250

Квант2.Х1-84/280

36400

280

ДРЛ-700

Квант2.Х1-84/315

40950

315

ДРЛ-700

112

Квант2.Х1-112/200

26000

200

500x305x220

(660x305x90)

200

10,7

(10,7)

ДНаТ-250

Квант2.Х1-112/350

45500

350

630x305x270

(800x305x160)

13,1

(13,1)

ДРЛ-700

Квант2.Х1-112/380

49400

380

ДНаТ-400

Квант2.Х1-112/420

54600

420

ДНаТ-400

140

Квант2.Х1-140/250

32500

250

760x305x160

(780x305x270)

250

14,9

(14,9)

ДРЛ-700

Квант2.Х1-140/500

65000

500

780x305x270

(900x305x160)

17,2

(17,2)

ДРЛ-1000

2*112

Квант2.С-2* 112/800

104000

800

С

630x610x270



26,2

МГЛ-1000

2*140

Квант2.С-2* 140/1000

130000

1000

780x610x270



34,4

ДНаТ-1000

Габаритные чертежи

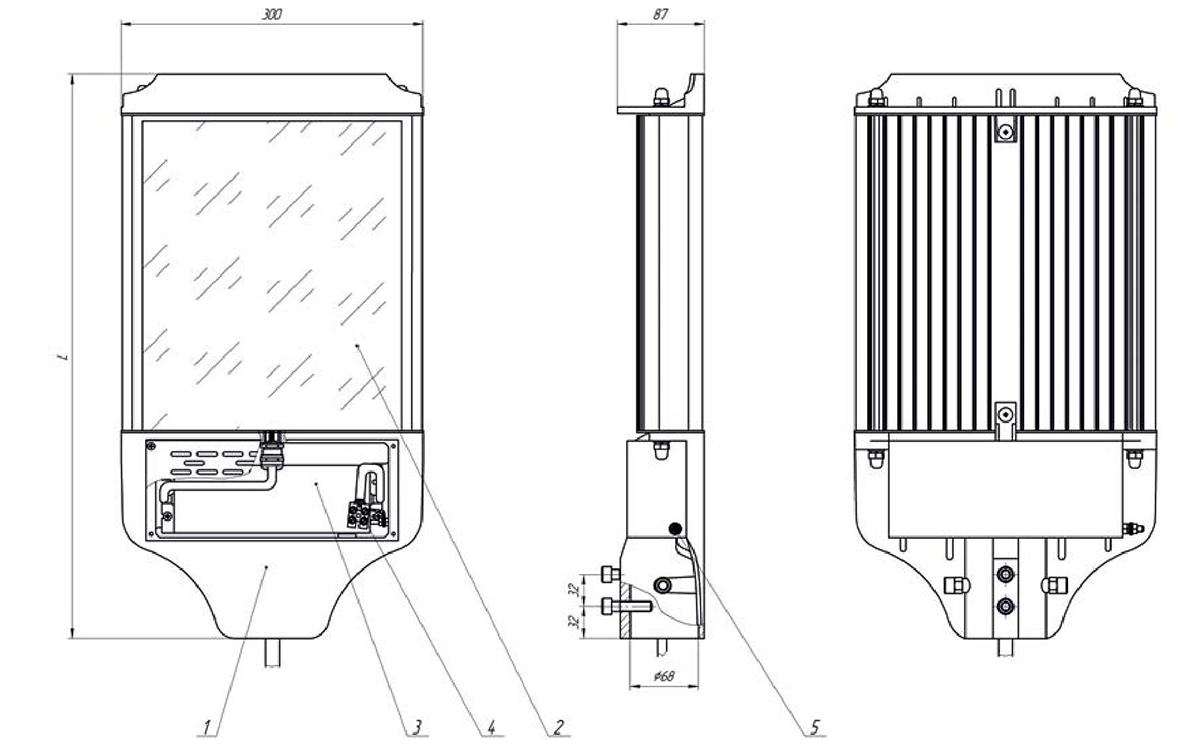

Квант-2.К
1 - корпус;  2 - поликарбонатное стекло; 3 - блок питания;
4 - клеммная колодка; 5 - зажим заземления М6

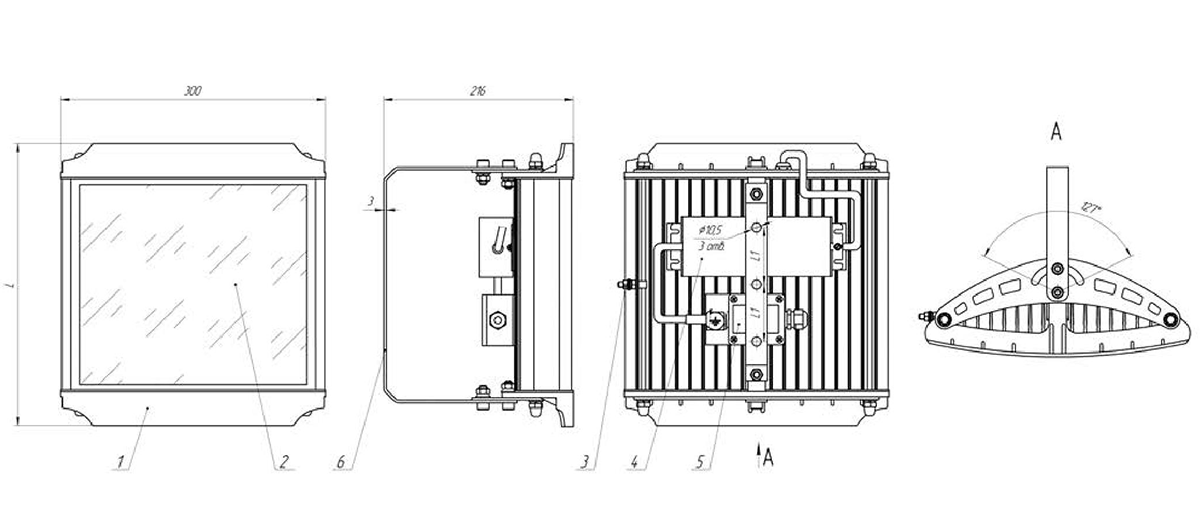

Квант-2.С
1 - корпус; 2 - поликарбонатное стекло; 3 - зажим заземления М6; 4 - блок питания;
5 - коробка соединительная; 6 - скоба

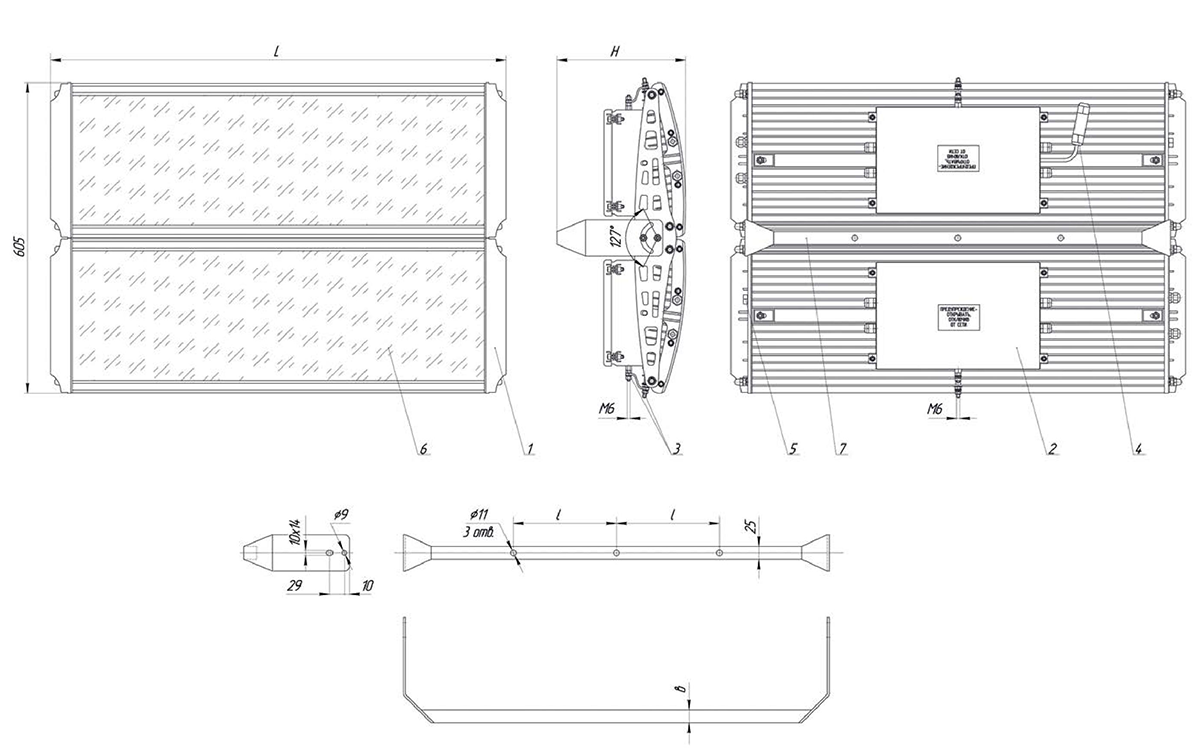

Квант-2.С-2* 112/800, Квант-2.С-2*140/1000
1 - корпус; 2 - коробка соединительная; 3 - зажим заземления М6; 4 - разъем; 5 - клапан выравнивания давления; 6 - поликарбонатное стекло; 7 - скоба монтажная

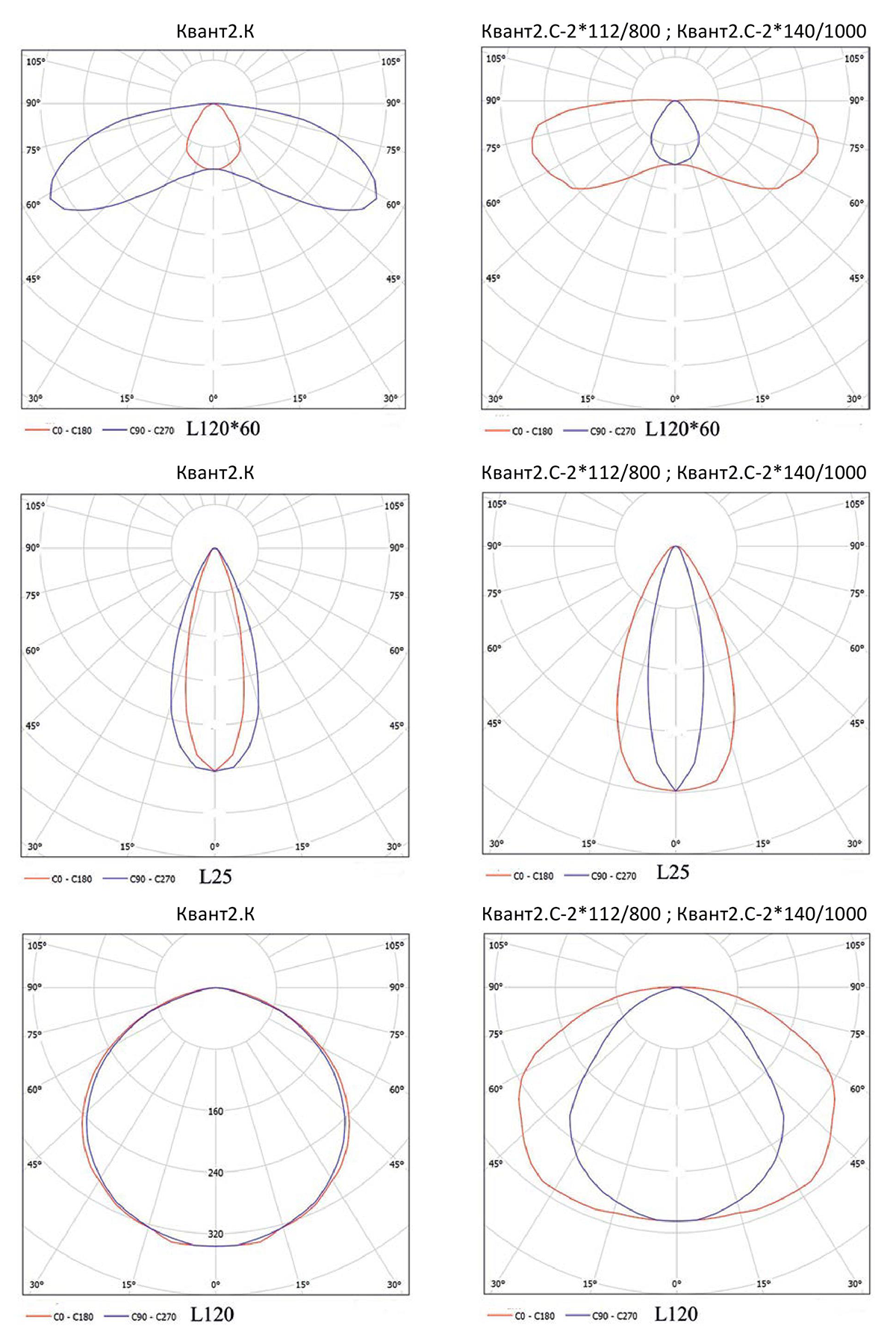

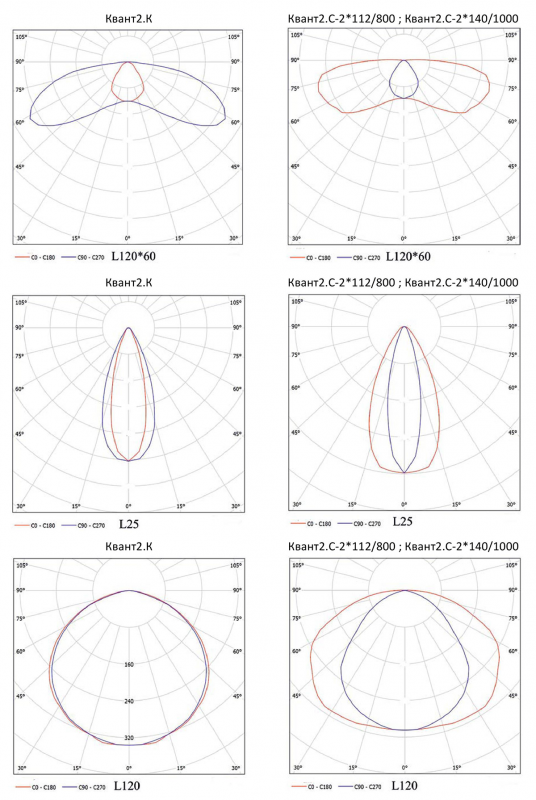

Фотометрические кривые



Квант-2/1 светильники взрывозащищенные светодиодные с прямоугольным трапецеидальным корпусом

Наименование

Световой
поток,
лм

Мощность,
Вт

Тип
напряжения,
В

Тип
креп­ления

Габаритные размеры, мм

L1,
мм

Масса,
кг

Аналог

Квант2/1.Х1-2/70

9100

70

АС 150…260 В

DC 240…365 В

С

(К)

480*210*185

95

4,5

ЛОН-500

Квант2/1.Х1-3/105

13650

105

610*210*185

95

5,0

ДРЛ-250

Квант2/1.Х1-4/140

18200

140

770*210*185

120

6,0

ДНаТ-150

Квант2/1.К-2*2/140

18200

140

К

480*455*170

-

9,0

ДНаТ-150

Квант2/1.К-2*3/210

27300

210

610*455*170

-

10,5

ДРЛ-400

Квант2/1.К-2*4/280

36400

280

770*455*170

-

13,0

М ГЛ-400

Квант2/1.Х1-24/30

3900

30

АС 176…264 В

DC 250…394 В

С

(К)

320*210*190 (125)

95

3,3

ЛОН-200

Квант2/1.Х1-48/60

7800

60

350*210*190 (125)

95

3,8

ДРЛ-70

Квант2/1.Х1-72/90

11700

90

440*210*190 (125)

95

4,5

ДНаТ-100

Квант2/1.Х1-9б/120

15600

120

530*210*190 (125)

95

4,8

ЛОН-750

Квант2/1.Х1-120/150

19500

150

720*210*190 (125)

120

5,8

ДРЛ-250

Квант2/1.Х1-144/180

23400

180

810*210*190 (125)

120

9,9

ЛОН-ЮОО

КВАНТ. 2/1-4/20-12-Д

2600

20

DC 12

С

(К)

480*210*185



4,5



КВАНТ. 2/1-4/20-220-Д

2600

20

АС 220

480*210*185



4,5



КВАНТ.2/1-8/40-12-Д

5200

40

DC 12

480*210*185



4,5



КВАНТ.2/1-8/40-220-Д

5200

40

АС 220

480*210*185



4,5



КВ АНТ. 2/1-4/20-12-Д (горизонт)

2600

20

DC 12

К

240*80*155

-

0,9



КВАНТ.2/1-4/20-220-Д (горизонт)

2600

20

АС 220

240*80*155

к

0,9



КВАНТ.2/1-8/40-12-Д (горизонт)

5200

40

DC 12

470*80*155



1,8



КВАНТ.2/1-8/40-220-Д (горизонт)

5200

40

АС 220

470*80*155

а

1,8



Габаритные чертежи

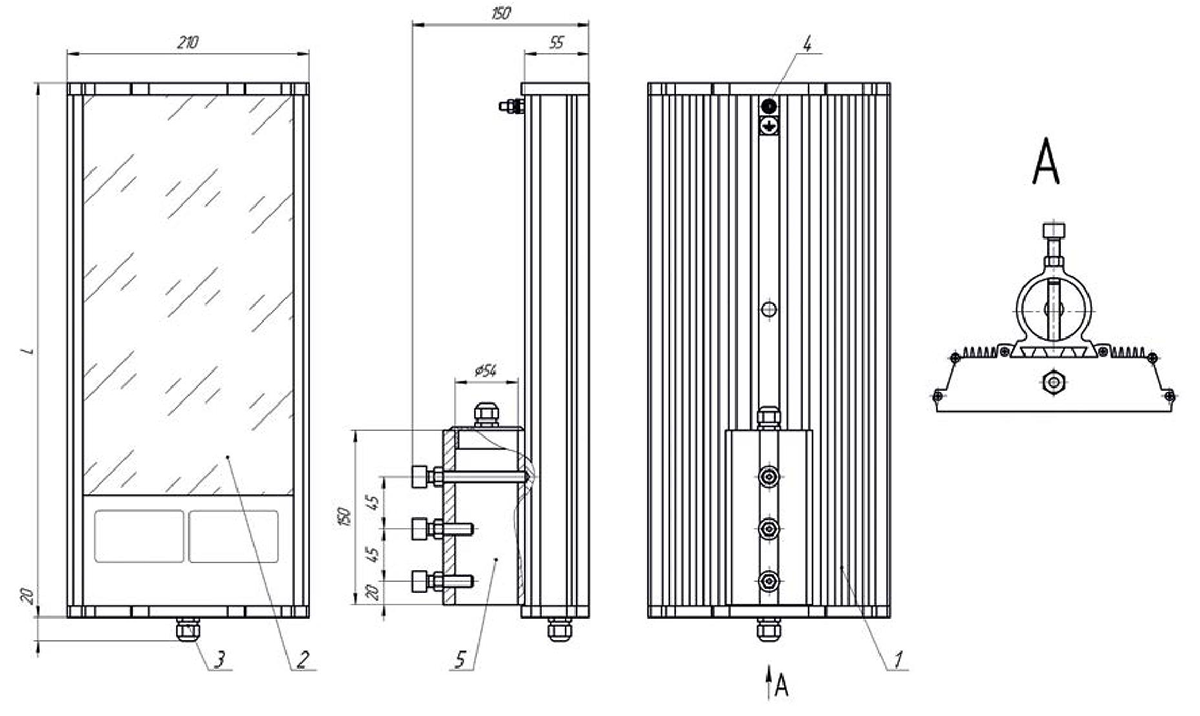

Квант2/1.К
1 - корпус; 2 - поликарбонатное стекло; 3 - кабельный ввод;
4 - зажим заземления М6; 5 - консоль

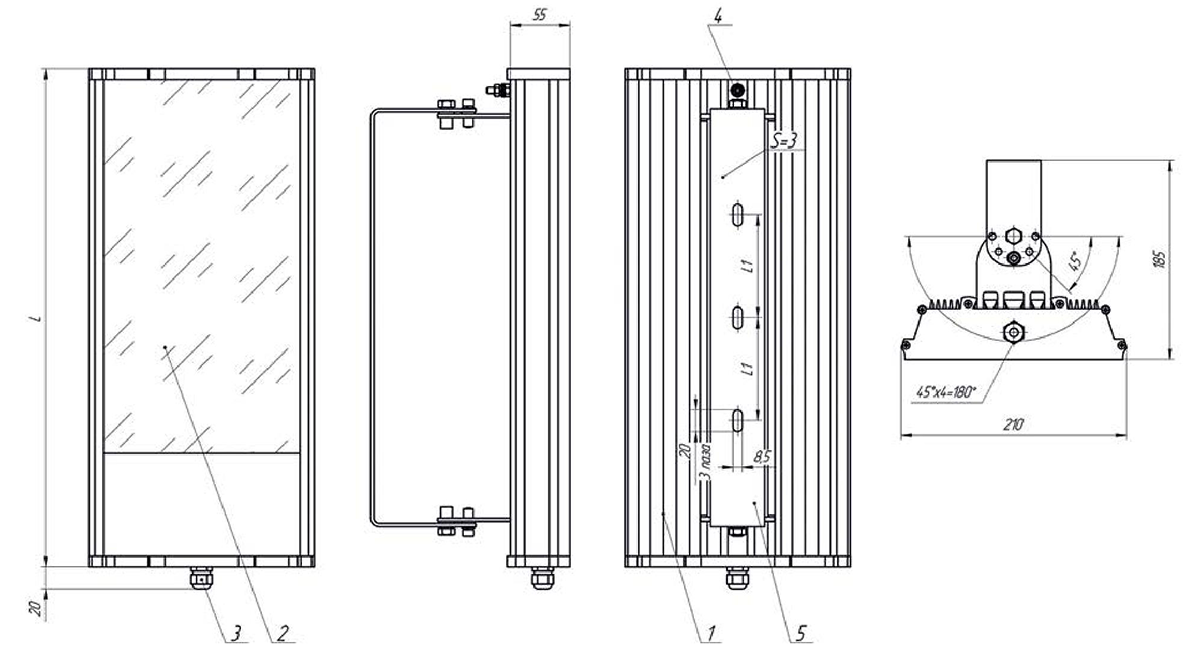

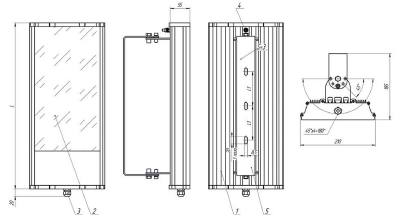

Квант2/1.С
1 - корпус, 2 - поликарбонатное стекло, 3 - кабельный ввод,
4 - зажим заземления М6; 5 - скоба

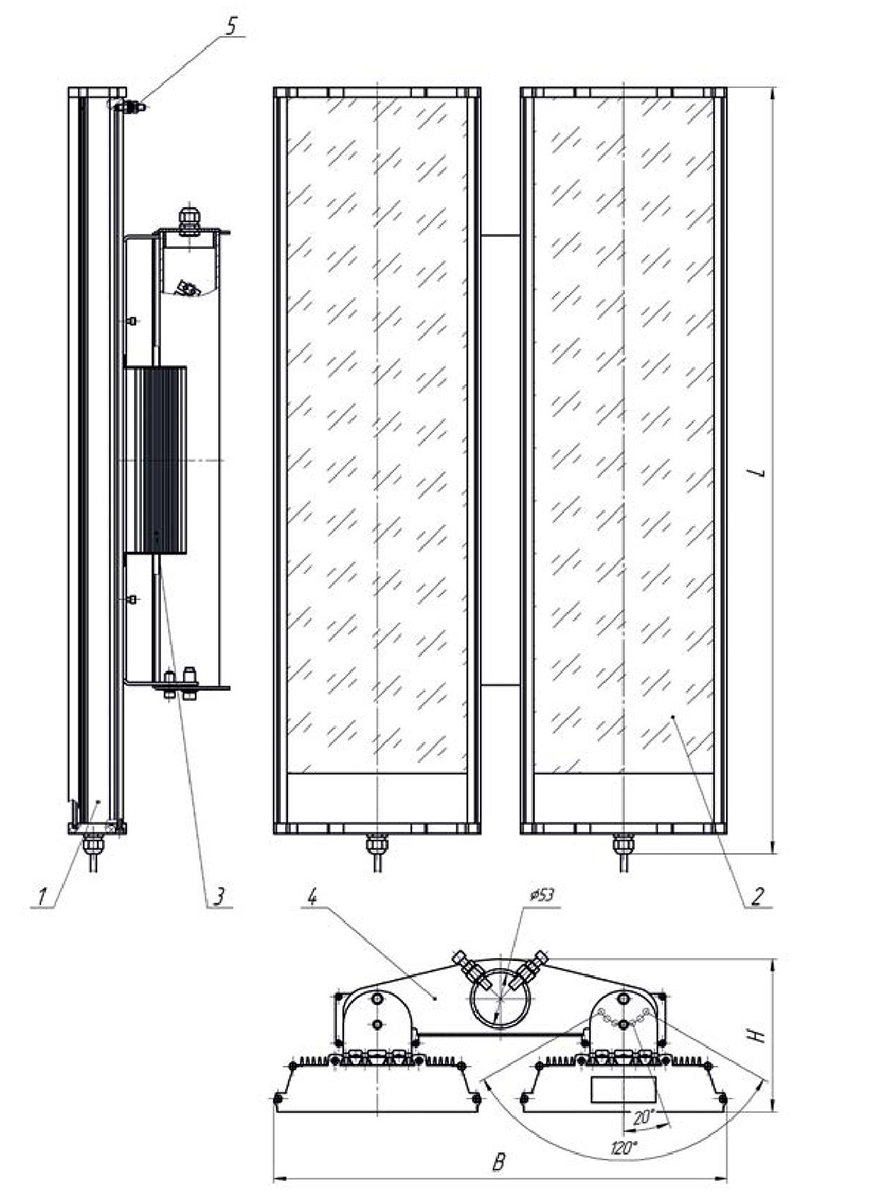

Квант2/1.К-2*2/140, Квант2/1.К-2*3/210, Квант2/1.К-2*4/280
1 - корпус; 2 - поликарбонатное стекло; 3 - блок питания; 4 - скоба;
5 - зажим заземления М6

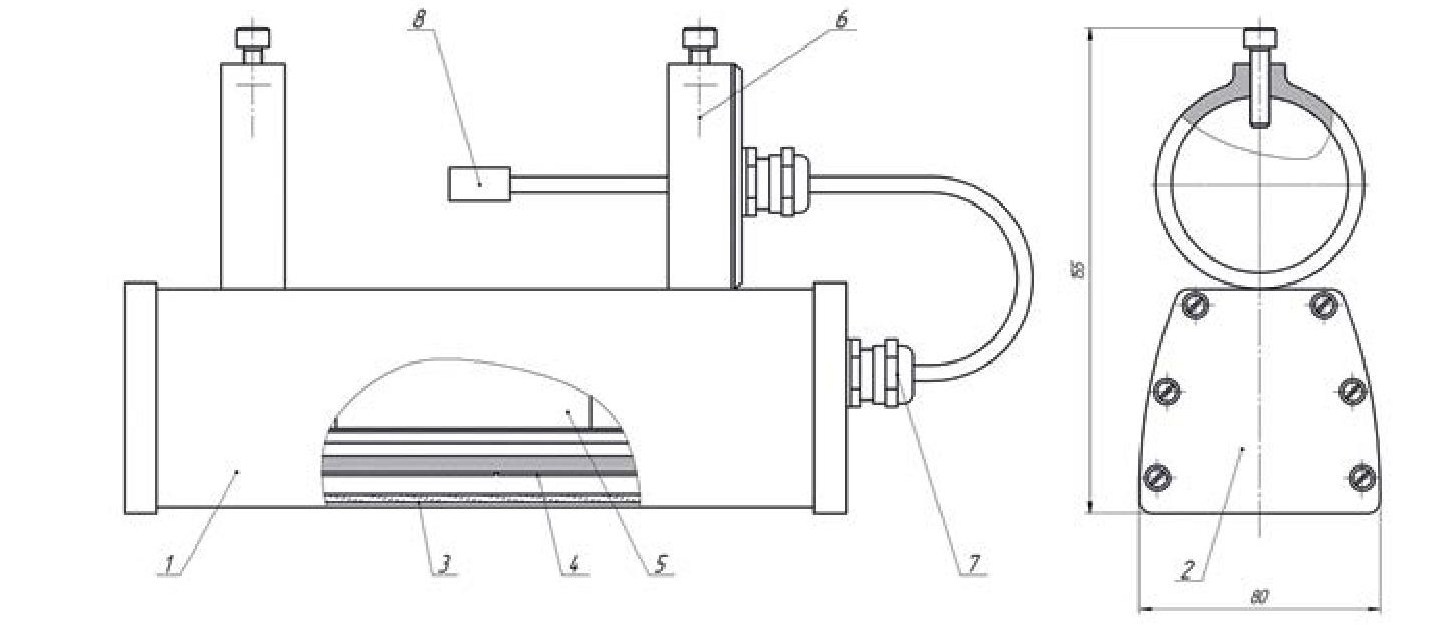

Квант2/1-4/20, Квант2/1-8/40 (горизонт)
1 - корпус; 2 - крышка; 3 - защитный сетопропускающий элемент;
4 - светодиодные источники света; 5 - панель с блоком питания;
6 - подвес консольный; 7 - кабельный ввод; 8 - разъем с клеммными зажимами

Стандартный комплект поставки

  • Светильник светодиодный Квант-2.
  • Паспорт.
  • Руководство по эксплуатации.
