ЛПП50 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 10 Вт, 18 Вт, 20 Вт, 36 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная, Лампа светодиодная

Световой поток: 800 лм, 1080 лм, 1800 лм, 2600 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники ЛПП50 предназначены для организации общего освещения и аварийной световой сигнализации во взрывоопасных зонах по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты (ЛПП50-2х18: 1ExdIICT6 Gb, ЛПП50-2х36: 1ExdIIB+H2T6X Gb). Применяются на предприятиях отраслей нефтяной, газовой, нефтехимической, химической и лакокрасочной, промышленности.

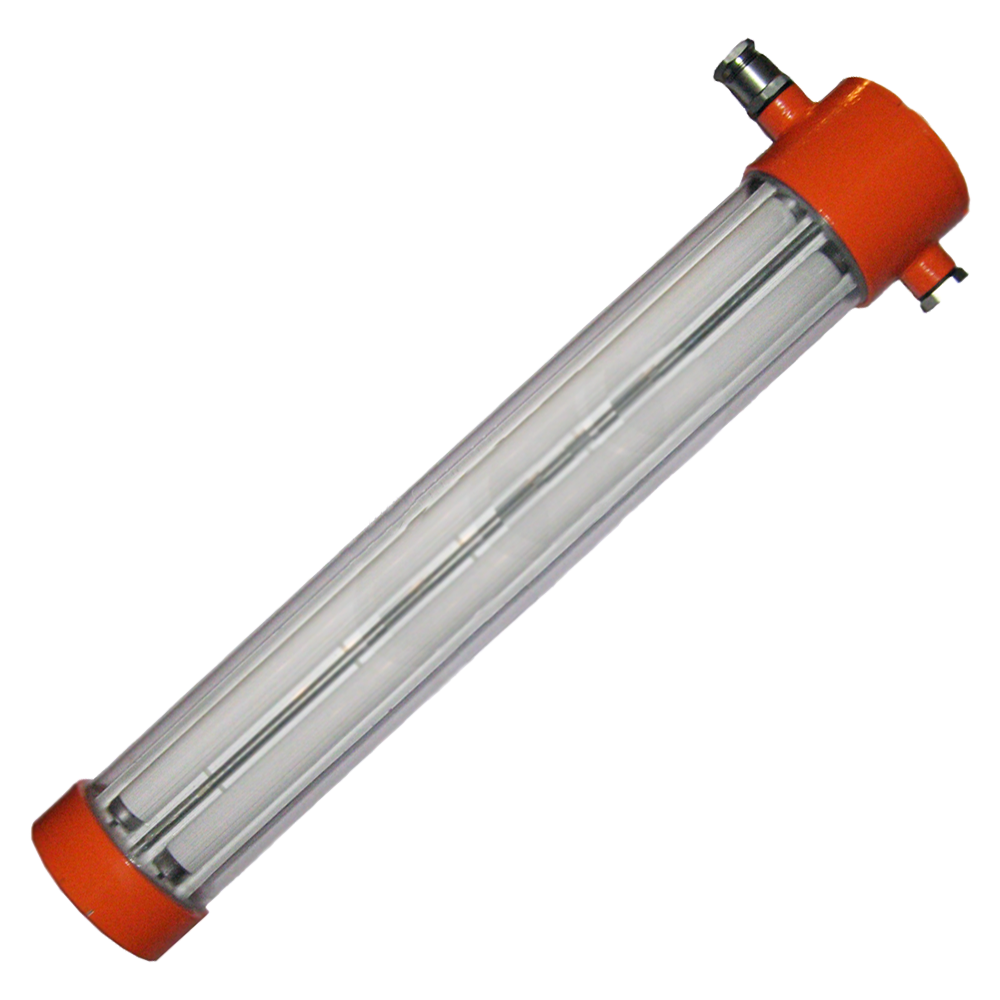

Конструктивно взрывозащищенный светильник ЛПП50 состоит из корпусных элементов из алюминиевого сплава и покрашенных порошковой краской. Соединение корпуса и крышки резьбовое. Светопропускающая защитная труба может быть изготовлена из ударопрочного стекла (для ЛПП50-2х18) или ударопрочного поликарбоната (для ЛПП50-2х36). Труба имеет герметичное соединение с корпусными деталями. Внутри прибора расположена аппаратура управления.

Светильники ЛПП50 выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. Для аварийного исполнения внутри корпуса установлены БАП (блоки аварийного питания) и аккумуляторная батарея. Прибор соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1, температура эксплуатации:

Без БАП: -15...+50°С.
С БАП: -10...+40°С.
С СДЛ: -40...+50°С.

Технические характеристики

Коэффициент мощности	0,95
Коэффициент полезного действия	70...90%
Тип патрона	G13
Материалы изготовления	Алюминиевый сплав, ударопрочное стекло, ударопрочный поликарбонат
Способ крепления или установки	Потолочное крепление (П)
Электроподключение	Прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля	6...16 мм
Сечение подсоединяемых жил	2,5 мм²
Маркировка взрывозащиты	1ExdIIBT6, 1ExdIICT6
Класс защиты от поражения электрическим током	I
Группа механического исполнения	М2
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP65
Габаритные размеры	ФСП72-30-001(005): 210х320 мм ФСП72-30-002(006): 210х295 мм
Вес	4,95..7,59 кг

Структура обозначения, пример заказа

ЛПП

2х18

007

Номер модификации (см. Варианты исполнений)

Мощность лампы, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение	Источник света			Время работы в аварийном режиме, час	Световой поток, лм		КПД % не менее	Cos ф не менее	Габариты не более, мм	Масса не более, кг
Обозначение	Тип	Мощность, Вт	Цоколь	Время работы в аварийном режиме, час	Пост. режим	Авар. режим	КПД % не менее	Cos ф не менее	Габариты не более, мм	Масса не более, кг
ЛПП50-2х18-005	Люминесцентная лампа	2х18	G13	-	1500	-	70	0,95	730x190	4,95
ЛПП50-2х36-007	Люминесцентная лампа	2х36	G13	-	3900	-	75	0,95	1340x190	6,95
ЛПП50-2х18-005 СДЛ	Светодиодная лампа	2х10	G13	-	1800	-	90	0,95	730x190	4,95
ЛПП50-2х36-007 СДЛ	Светодиодная лампа	2х20	G13	-	3600	-	90	0,95	1340x190	6,95
ЛПП50-2х18-001 АО	Люминесцентная лампа	2х18	G13	3	1500	-	70	0,95	730x190	5,58
ЛПП50-2х36-003 АО	Люминесцентная лампа	2х36	G13	3	3900	-	75	0,95	1340x190	7,59
ЛПП50-2х18-001 СДЛ АО	Светодиодная лампа	2х10	G13	-	1800	-	90	0,95	730x190	5,58
ЛПП50-2х36-003 СДЛ АО	Светодиодная лампа	2х20	G13	-	3600	-	90	0,95	1340x190	7,59

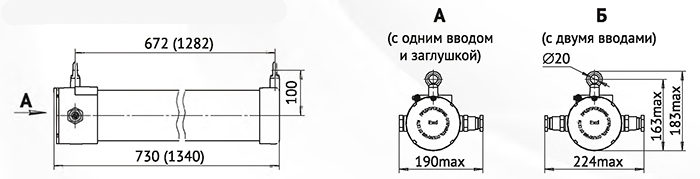

Габаритные и присоединительные размеры светильников ЛПП50

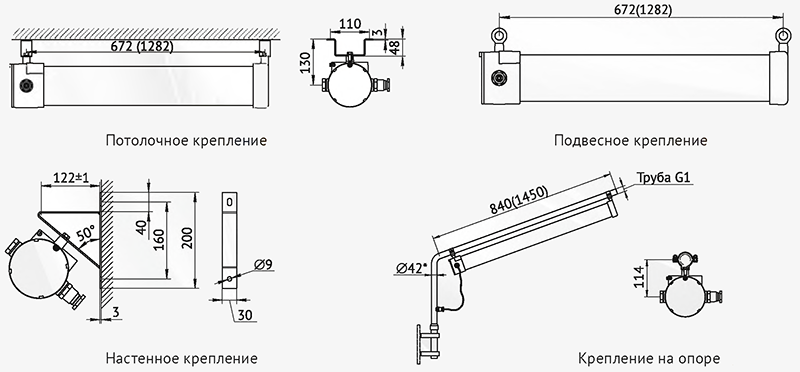

Варианты установки ЛПП50

Крепежные элементы

Стандартный комплект поставки

Светильник ЛПП50 - 1 шт.
Кабельный ввод - 1 шт.
Пробка-заглушка - 1 шт.

Дополнительная комплектация, опции

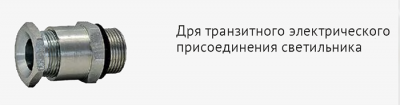

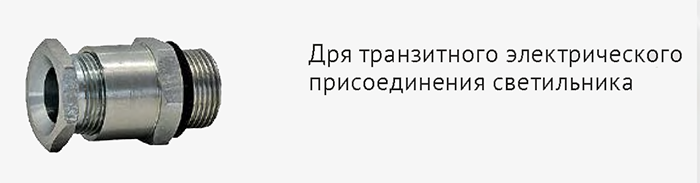

Кабельный ввод (для транзитного подключения).
Лампа КЛЛ (СДЛ).

Скачать документацию

ЛПП50-2х36-007 светильники взрывозащищенные. IES-файлы.

ЛПП50-2х18-005 светильники взрывозащищенные. IES-файлы.

ЛПП50 2х36 (ДПП50-80) ПК светильники взрывозащищенные. IES-файлы.

ЛПП50 2х36 (ДПП50-80) СК светильники взрывозащищенные. IES-файлы.

ЛПП50 2х18 (ДПП50-40) светильники взрывозащищенные. IES-файлы.
