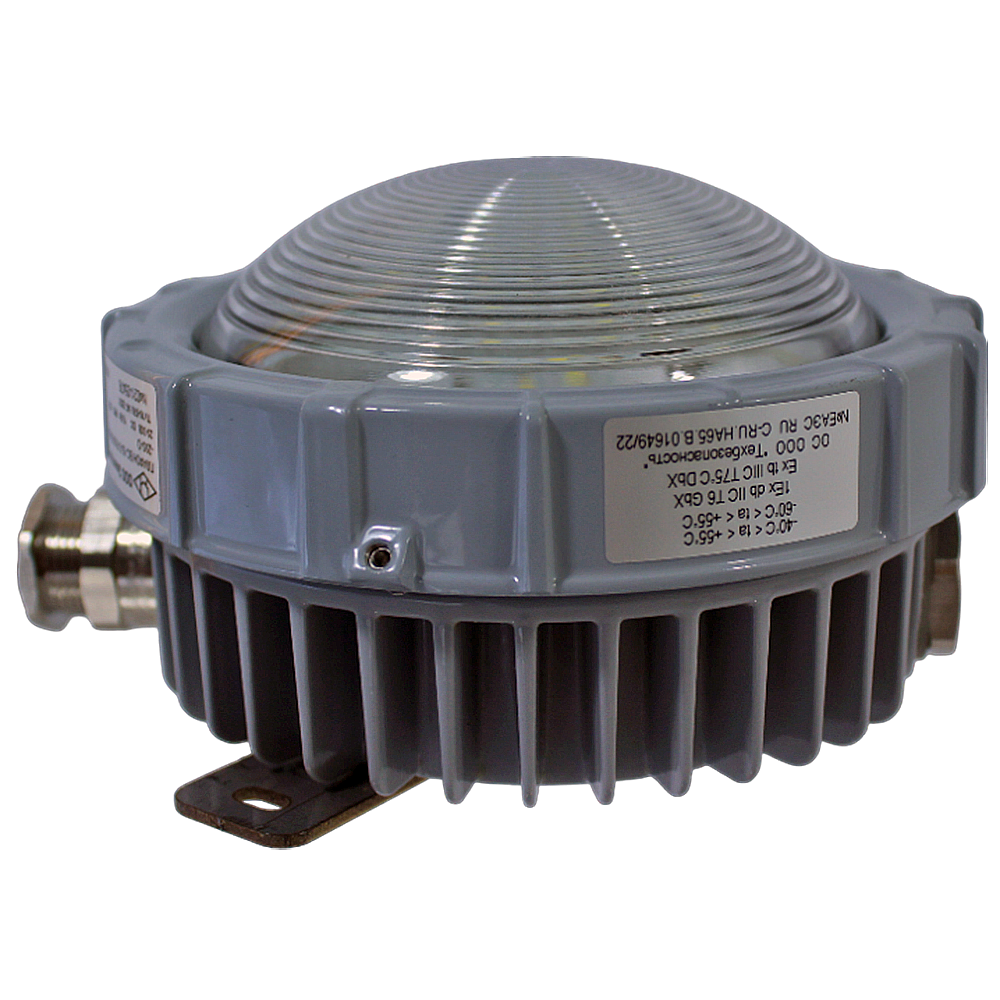

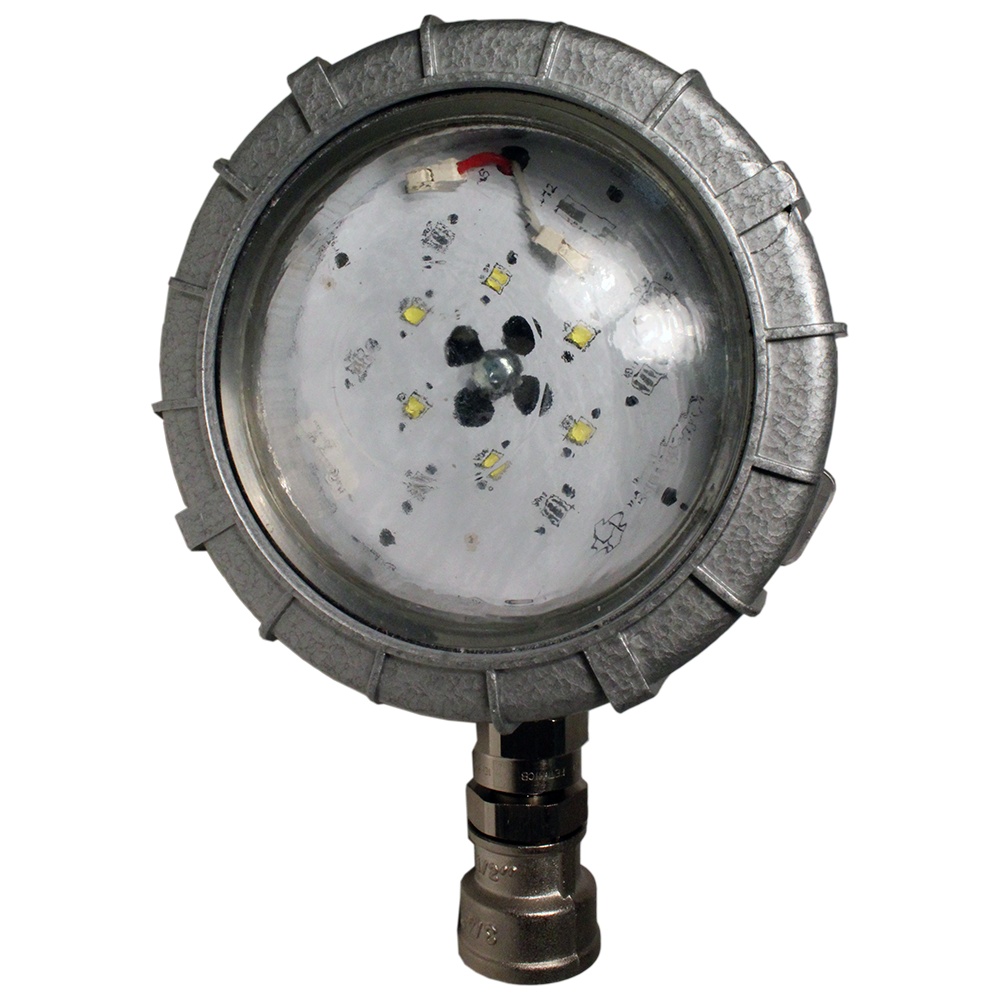

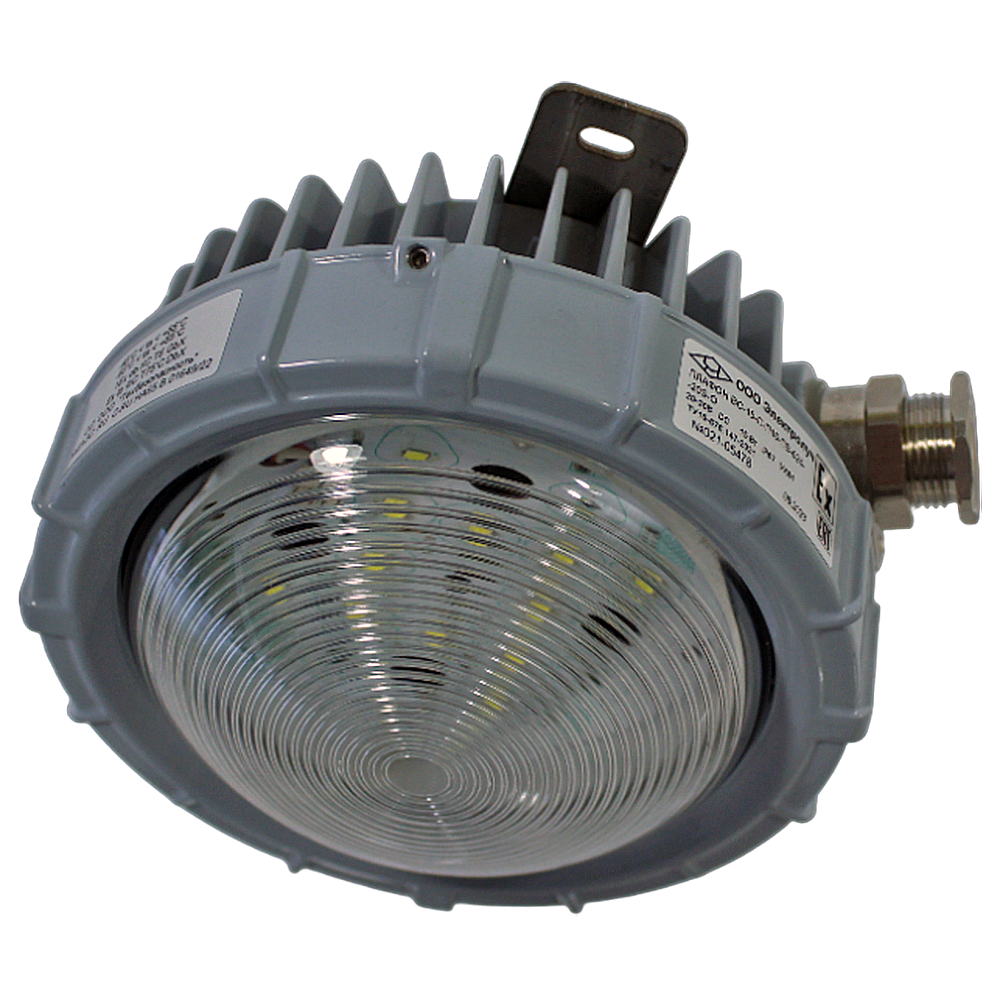

Плафон-ВС светильники взрывозащищенные светодиодные
Назначение: Для внутреннего освещения/Взрывозащищенные
Напряжение питания: = 12 В, = 24 В, ≈ 36 В, ≈ 220 В
Потребляемая мощность: 8 Вт, 15 Вт, 20 Вт
Тип источника света: Матрица светодиодная
Световой поток: 800 лм, 900 лм, 2000 лм, 2100 лм, 2500 лм, 2600 лм
Цена (без учета НДС): По запросу руб.
Описание
Светильники серии Плафон-ВС представляют собой низкопрофильные малогабаритные осветительные устройства взрывозащищенного исполнения. Предназначены для освещения открытых площадок и небольших помещений, в том числе во взрывоопасных зонах классов 1 и 2, например, тоннелей, модульных зданий и узлов, спецсооружений, судов и контейнеров.
Плафон-ВС выпускаются с различными вариантами креплений: на потолок или стену при помощи планки (П) или поворотной скобы (ПС). Рассеиватель устройства может быть выполнен из поликарбоната, боросиликатного стекла или боросиликатного стекла с сеткой. Эти и другие особенности Плафон-ВС определяют при заказе (см. таблицу "Структура обозначения").
Конструкция Плафон-ВС
Осветительные приборы Плафон-ВС конструктивно состоят из:
- Корпуса.
- Крышки.
- Рассеивателя (в зависимости от исполнения поликарбонат или боросиликатное стекло).
- Светодиодного блока.
Блок светодиодный устанавливается в корпус, рассеиватель вмонтирован в кольцо на герметик, соединение герметизированное взрывонепроницаемое. Крышка соединяется с корпусом по резьбовому лабиринту М127x1,5. На корпусе имеется прямой кабельный ввод. В светильниках «транзит» устанавливается два кабельных ввода.
Таблица 1. Диапазоны диаметров уплотняемых кабелей
|
|
О |
Б |
БТ |
МР1О |
МР12 |
МР15 |
МР20 |
МР25 |
Т20 |
Т25 |
Т1 |
Т2 |
|
20S16 |
⌀3,1- 8,6 |
вн.⌀3,1-8,6; нар.⌀6,1-13,2 |
вн.⌀3,1-8,6; нар.⌀6,1-13,2 |
⌀3,1-8,6 |
⌀3,1-8,6 |
- |
- |
- |
⌀3,1-8,6 |
⌀3,1-8,6 |
⌀3,1-8,6 |
⌀3,1-8,6 |
|
20S |
⌀3,1-11,7 |
вн.⌀6,1-11,7; нар.⌀9,5-15,9 |
вн.⌀6,1-11,7; нар.⌀11,1-19,9 |
- |
- |
⌀3,1-11,7 |
⌀3,1-11,7 |
- |
⌀3,1-11,7 |
⌀3,1-11,7 |
⌀3,1-11,7 |
⌀3,1-11,7 |
|
20 |
⌀6,5-13,9 |
вн.⌀6,5-13,9; нар.⌀12,5-20,9 |
- |
- |
- |
- |
⌀6,5-13,9 |
- |
⌀6,5-13,9 |
⌀6,5-13,9 |
⌀6,5-13,9 |
⌀6,5-13,9 |
|
25 |
⌀11,1-19,9 |
вн.⌀11,1-19,9; нар.⌀18,2-26,2 |
- |
- |
- |
- |
- |
⌀11,1-19,9 |
- |
⌀11,1-19,9 |
- |
⌀11,1-19,9 |
*Возможно применение других типов сертифицированных кабельных вводов по отдельному согласованию.
Схемы и чертежи
|
|
|

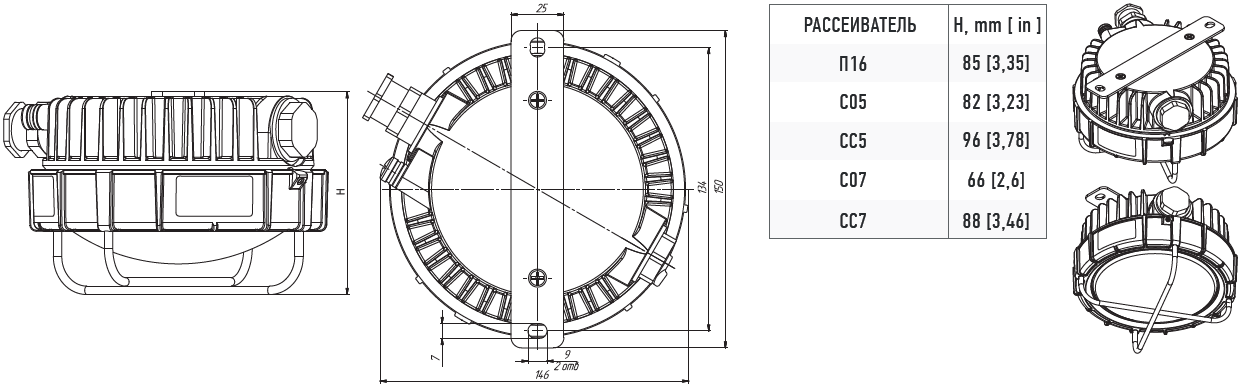

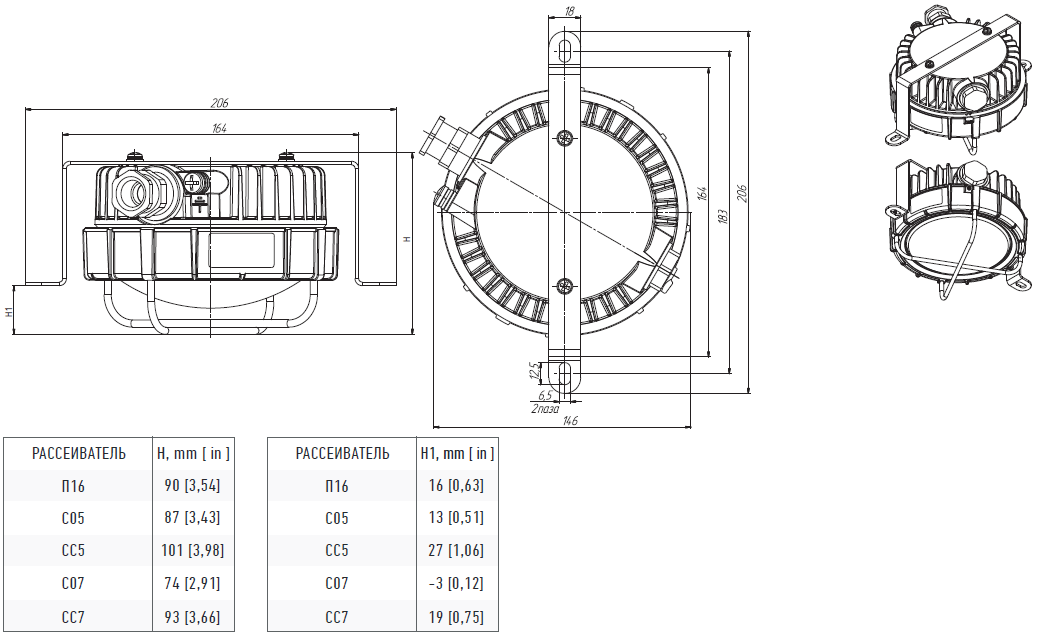

Рис. 1. Плафон ВС/ПС-8/15/20-П Вес с кронштейном (без учета кабельных вводов): П16 — 1,1 кг / С05 — 1,5 кг / СС5 — 1,5 кг / С07 — 1,3 кг / СС7 — 1,3 кг; Монтаж на планку П
|
|
|
|

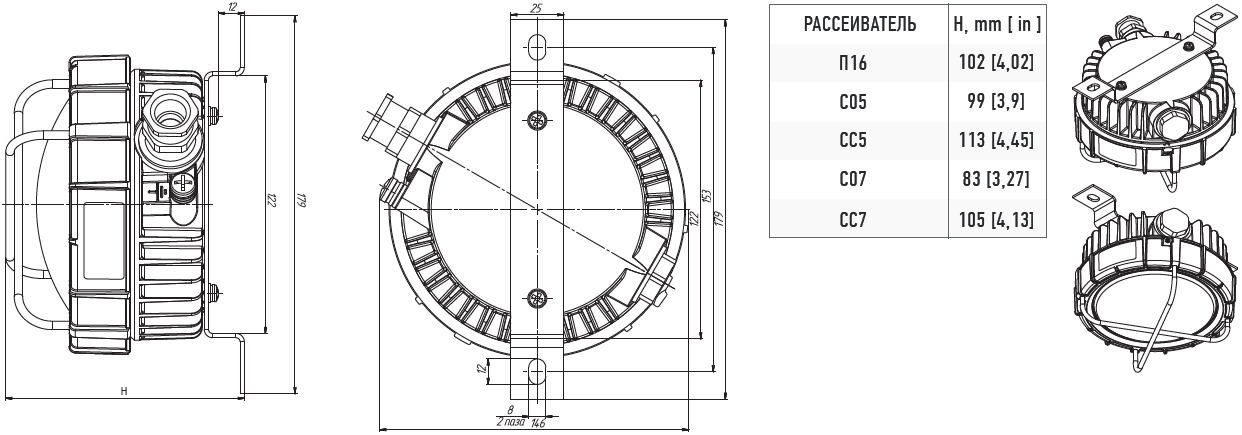

Рис. 2. Плафон ВС/ПС-8/15/20-П2 Вес с кронштейном (без учета кабельных вводов): П16 — 1,2 кг / С05 — 1,5 кг / СС5 — 1,5 кг / С07 — 1,3 кг / СС7 — 1,4 кг; Монтаж на планку П2
|
|
|
|

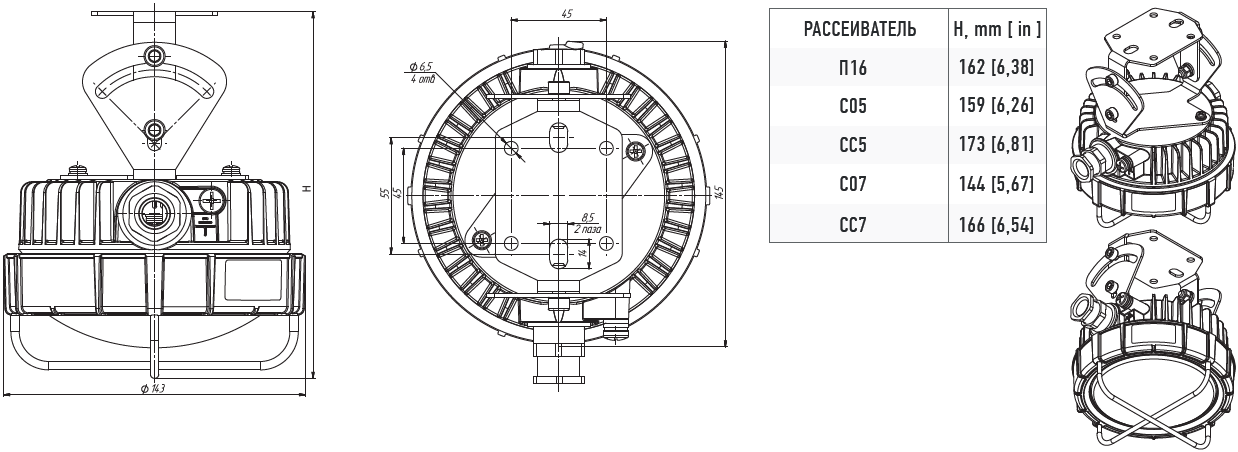

Рис. 3. Плафон ВС/ПС-8/15/20-ПС Вес с кронштейном (без учета кабельных вводов): П16 — 1,4 кг / С05 — 1,7 кг / СС5 — 1,7 кг / С07 — 1,5 кг / СС7 — 1,6 кг; Монтаж на поворотную скобу
|
|
|
|

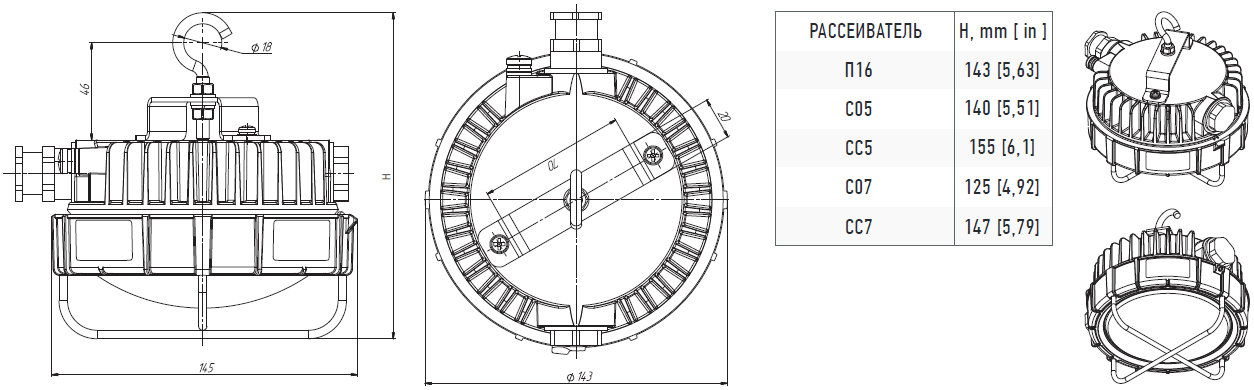

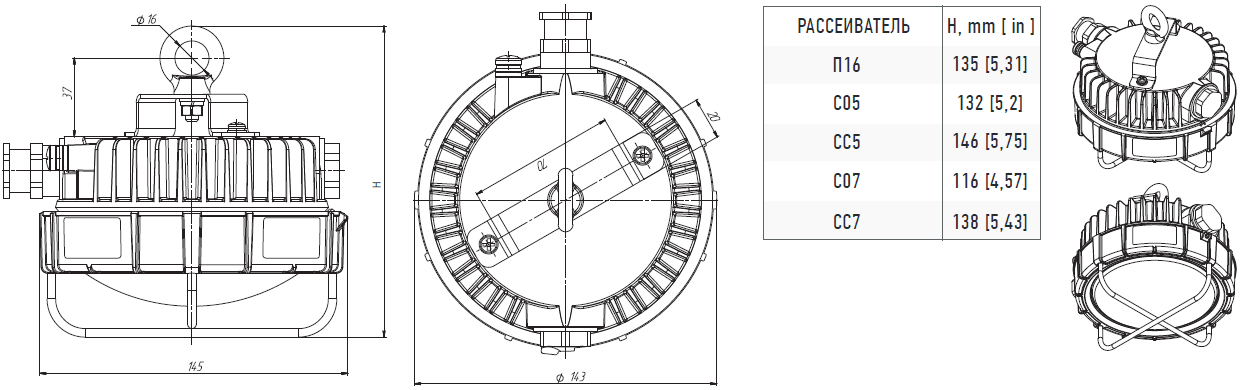

Рис. 4. Плафон ВС/ПС-8/15/20-РБ Вес с кронштейном (без учета кабельных вводов): П16 — 1,2 кг / С05 — 1,5 кг / СС5 — 1,5 кг / С07 — 1,3 кг / СС7 — 1,35 кг; Монтаж на рым-болт
|
|
|
|

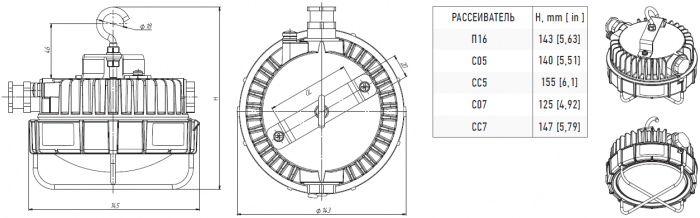

Рис. 5. Плафон ВС/ПС-8/15/20-РК Вес с кронштейном (без учета кабельных вводов): П16 — 1,2 кг / С05 — 1,5 кг / СС5 — 1,5 кг / С07 — 1,3 кг / СС7 — 1,4 кг; Монтаж на рым-крюк
|
|
|
|

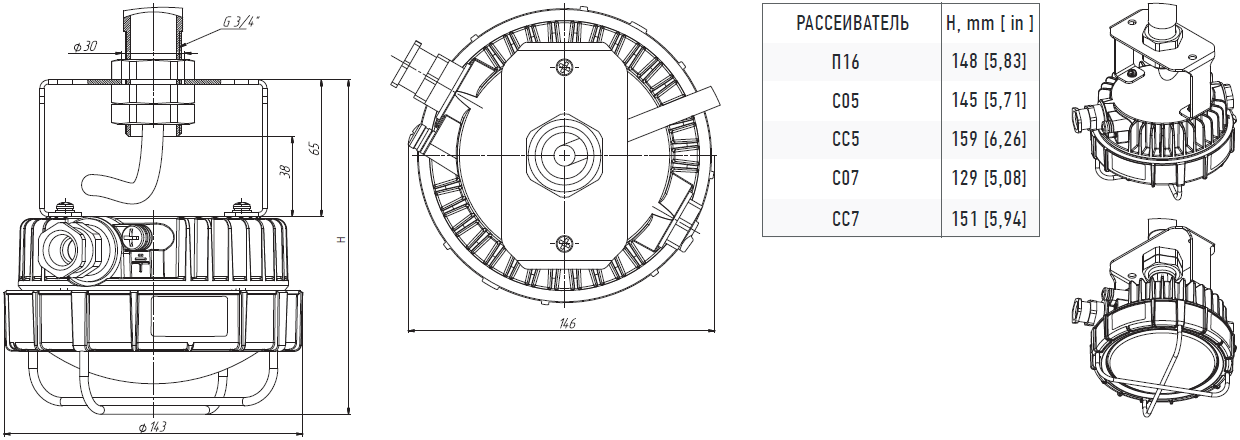

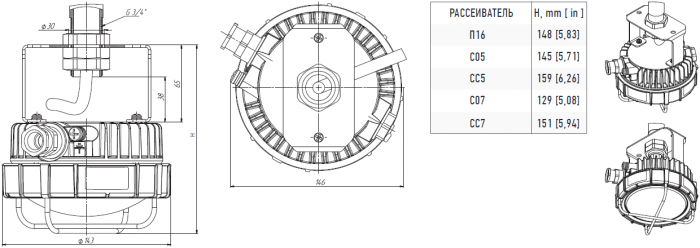

Рис. 6. Плафон ВС/ПС-8/15/20-ТМ Вес с кронштейном (без учета кабельных вводов): П16 — 1,4 кг / С05 — 1,7 кг / СС5 — 1,7 кг / С07 — 1,5 кг / СС7 — 1,6 кг; Монтаж на вертикальную трубу 3/4’’
|
|
|
|

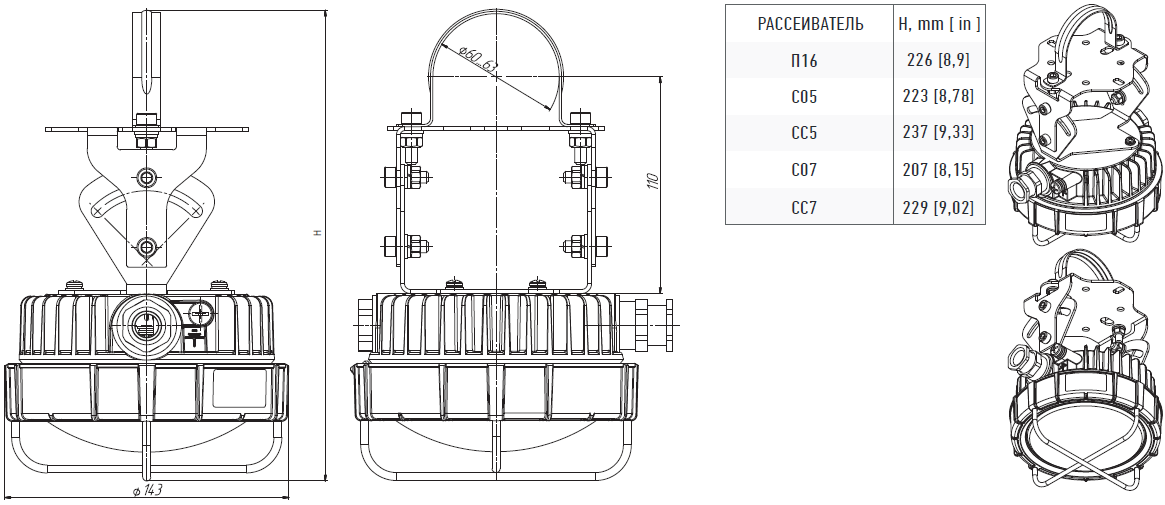

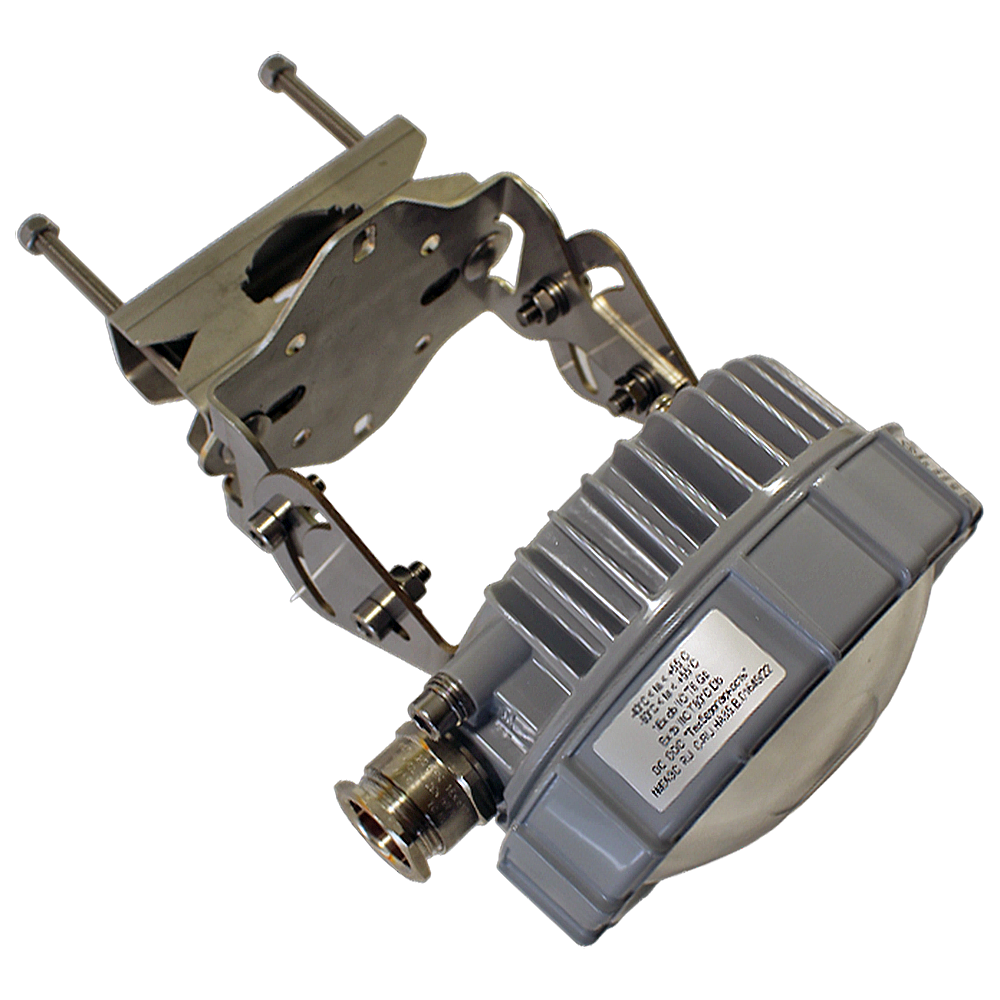

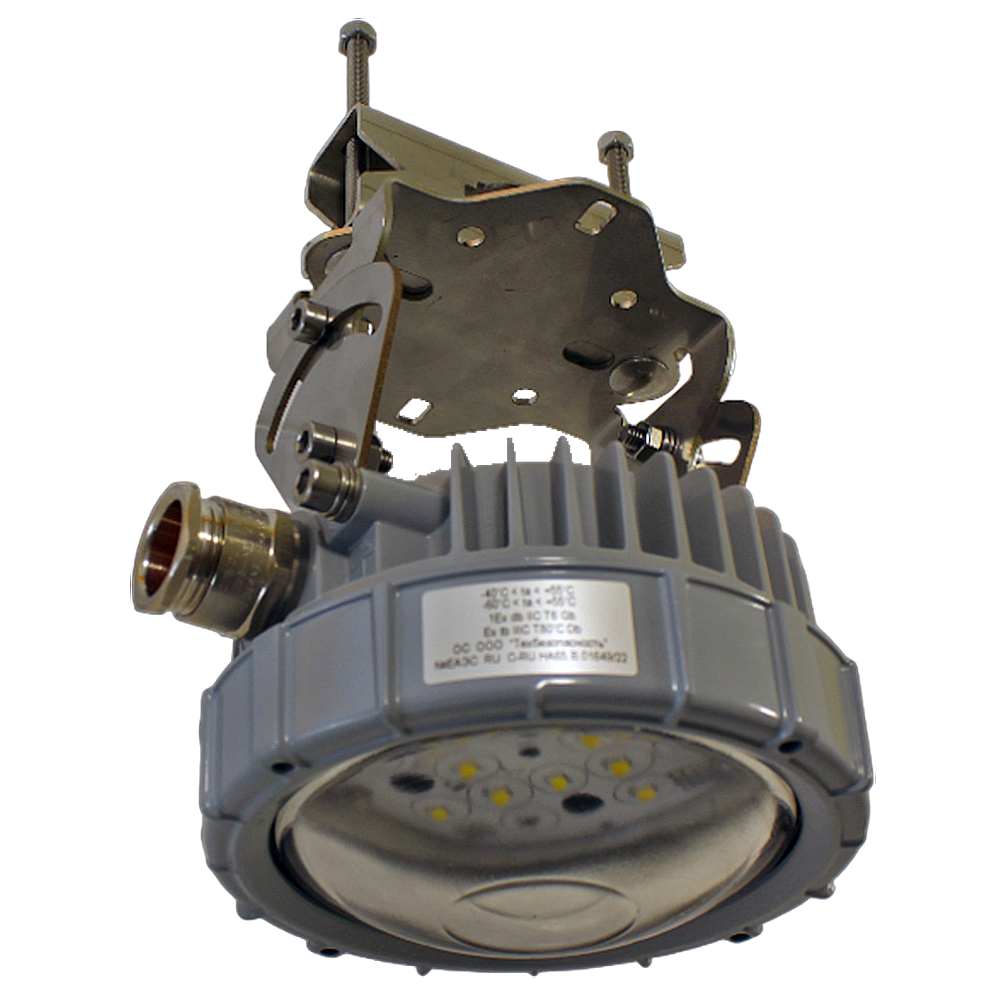

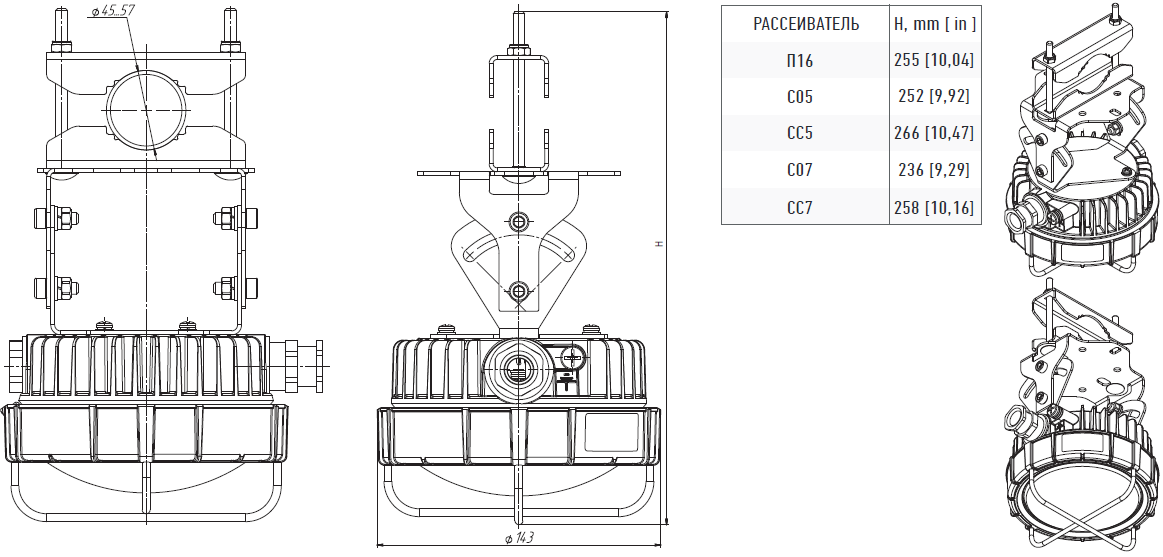

Рис. 7. Плафон ВС/ПС-8/15/20-ПСТ50 Вес с кронштейном (без учета кабельных вводов): П16 — 1,7 кг / С05 — 2,0 кг / СС5 — 2,0 кг / С07 — 1,9 кг / СС7 — 1,9 кг; Монтаж на горизонтальную трубу 45-57 мм
|
|
|
|
Рис. 8. Плафон ВС/ПС-8/15/20-ПСТ60 Вес с кронштейном (без учета кабельных вводов): П16 — 1,5 кг / С05 — 1,8 кг / СС5 — 1,85 кг / С07 — 1,65 кг / СС7 — 1,7 кг; Монтаж на горизонтальную трубу 60-63 мм
|
|
|
|
Рис. 9. Плафон ВС/ПС-8/15/20-ПСТ60 Вес с кронштейном (без учета кабельных вводов): П16 — 1,1 кг / С05 — 1,5 кг / СС5 — 1,5 кг / С07 — 1,3 кг / СС7 — 1,3 кг; Монтаж на горизонтальную трубу 60-63 мм
|
|
|
|

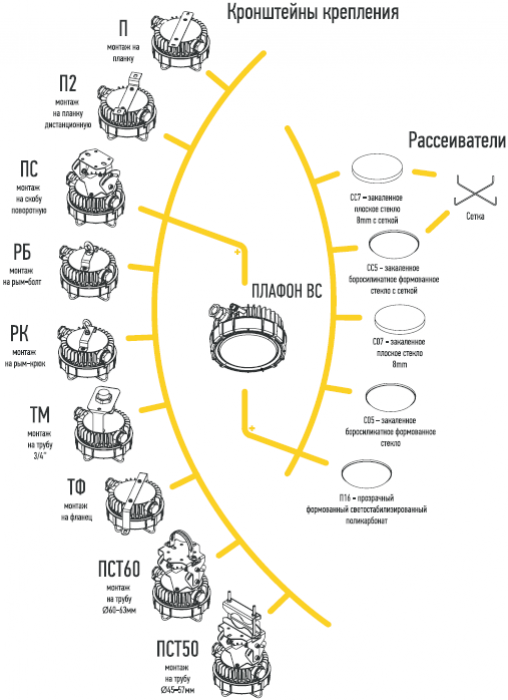

Рис. 10. Кронштейны крепления и рассеиватели
|
|
|
|

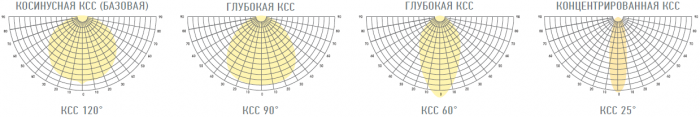

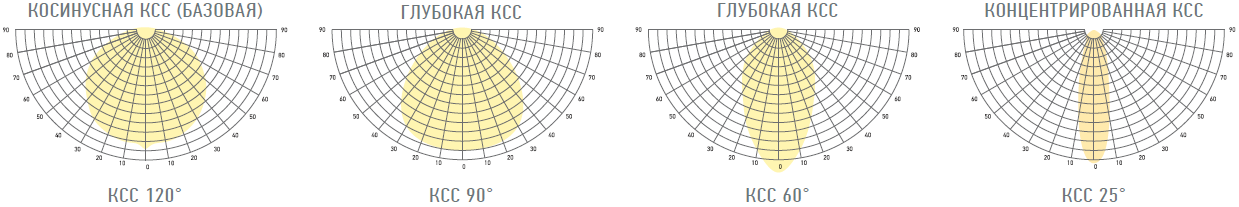

Рис. 11. Диаграммы светораспределения
|
Технические характеристики
| Пульсации светового потока | <5% |
| Тип кривой силы света | Г - Глубокая, Д - Косинусная, К - Концентрированная |
| Цветовая температура | 5000 К |
| Коэффициент мощности | >0,95 |
| Коэффициент полезного действия | 95% |
| Материалы изготовления | Литой алюминий АК12ОЧ (корпус); полимерное порошковое покрытие; нержавеющая морская сталь (кронштейны и метизы) |
| Способ крепления или установки | См. рис. 10 |
| Электроподключение | L, N, PE |
| Маркировка взрывозащиты | 1ExdbIICT6...T5 Gb |
| Класс защиты от поражения электрическим током | I, II |
| Климатическое исполнение (диапазон рабочих температур) | ОМ1, УХЛ1 |
| Исполнение по степени защиты | IP67 |
| Габаритные размеры | См. чертежи |
| Вес | См. чертежи |
Структура обозначения, пример заказа
См. таблицу 2
Тип каб. ввода: О – откр. монтаж; Б – брон. каб.; БТ – брон. каб. в трубе; МР10 – в металлорук. ДУ10; МР12 – в мет-рук. ДУ12; МР15 – в мет-рук. ДУ15; МР20 – в мет-рук. ДУ20; Т20 – в трубе M20/1.5; Т25 – в трубе M25/1.5; Т1 – в трубе G1/2"; Т2 – в трубе G3
Диапазон обжимаемого кабеля: 20S16 — см. таблицу 1; 20S — см. таблицу 1; 20 — см. таблицу 1; 25 — см. таблицу 1
Входное напряжение: 230 — 230/220 В (50 Гц); 127 — 127 В (50 Гц); 036 — 36 В (50 Гц); 024 — 24 В; 012 — 12 В (*только для 8, 15 Вт)
Количество кабельных вводов: ПВ — 1 кабельный ввод; ТР — 2 кабельных ввода
Тип рассеивателя: П16 — поликарбонат прозрачный; С05 — формованное боросиликатное стекло; СС5 — формованное боросиликатное стекло с сеткой; С07 — плоское боросиликатное стекло; СС7 — плоское боросиликатное стекло с сеткой
Тип крепления: П — планка; П2 — планка тип 2; ПС — поворотная скоба; РБ — рым-болт; РК — рым-крюк; ТФ — на фланец; ТМ — крепление на вертикальную трубу с резьбой G3/4"; ПСТ60 — поворотная скоба на трубу ⌀60-63 мм; ПСТ50 — поворотная скоба на трубу ⌀45-57м
Мощность: 8 — 8 Вт; 15 — 15 Вт; 20 — 20 Вт
Исполнение: ВС — взрывозащищенное; ПС — общепромышленное
Наименование светильника
Варианты исполнений
См. чертежи
Стандартный комплект поставки
- Светильник взрывозащищенный светодиодный Плафон-ВС.
- Техническая документация.
Дополнительная комплектация, опции
Таблица 2. Опции
|
Опция 1 |
Цветовая температура свечения |
<...> — цветовая температура 5000К±300 (базовое исполнение); 4000К — цветовая температура 4000К±300; 3000К — цветовая температура 3000К±300 |
|
Опция 2 |
Вторичная оптика |
<...> — косинусная КСС, 120° (базовое исполнение); Г090 — глубокая КСС, 90°; Г060 — глубокая КСС, 60°; К025 — концентрированная КСС, 25°; К017 — концентрированная КСС, 17° |
|
Опция 3 |
Климатическое исполнение и категория размещения |
<...> — УХЛ1 (базовое исполнение); ОМ1 — ОМ1 |
|
Опция 4 |
РМРС |
<...> — без приемки РМРС (базовое исполнение); РМРС — с приемкой РМРС |
