ВАД91 светильники взрывозащищенные для газоразрядных ламп

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 250 Вт, 400 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Световой поток: 11025 лм, 20000 лм, 21000 лм, 28000 лм, 35000 лм, 48000 лм

Цена (без учета НДС): По запросу руб.

Описание

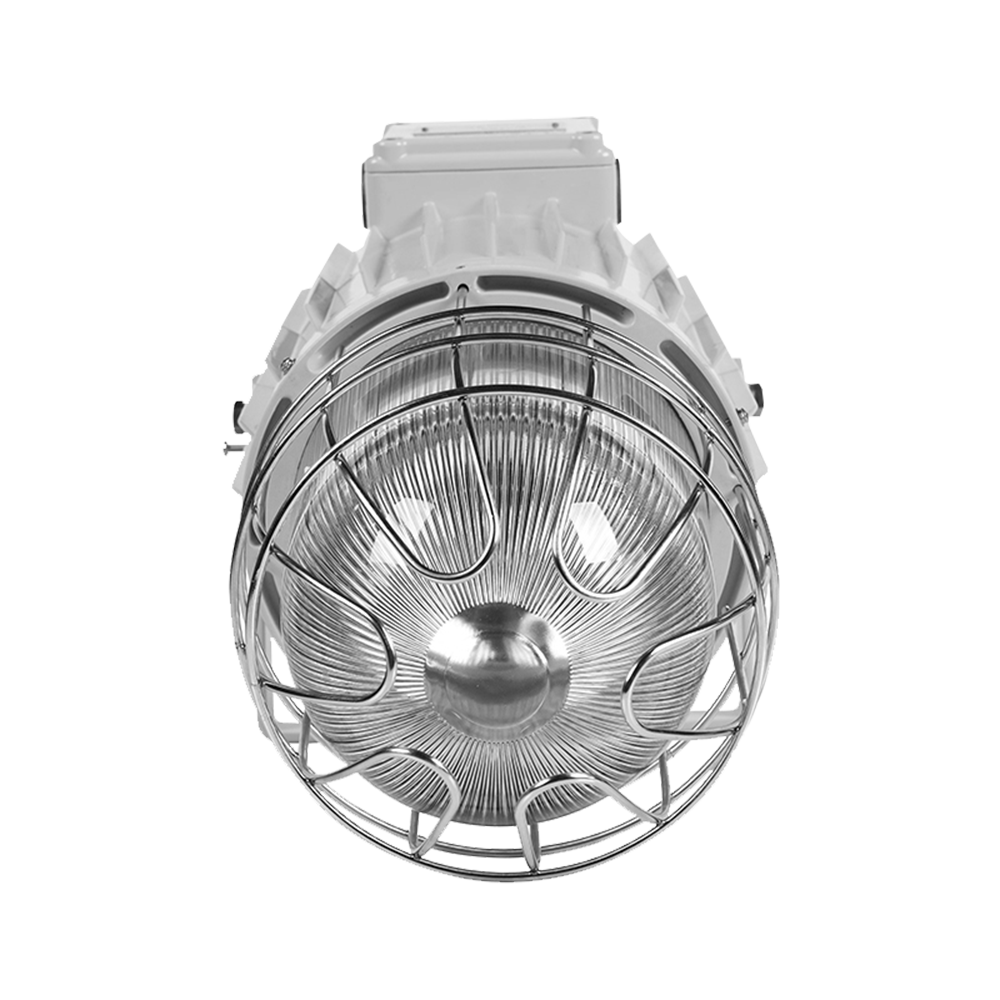

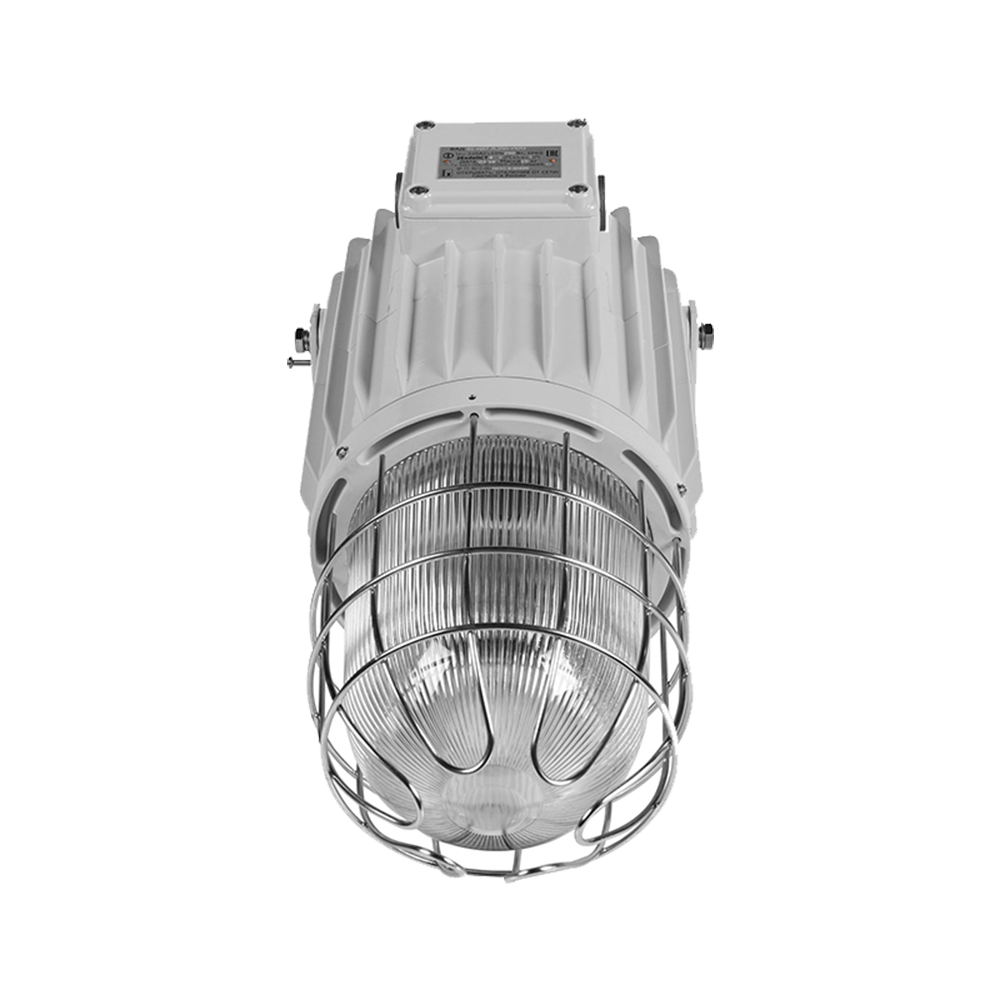

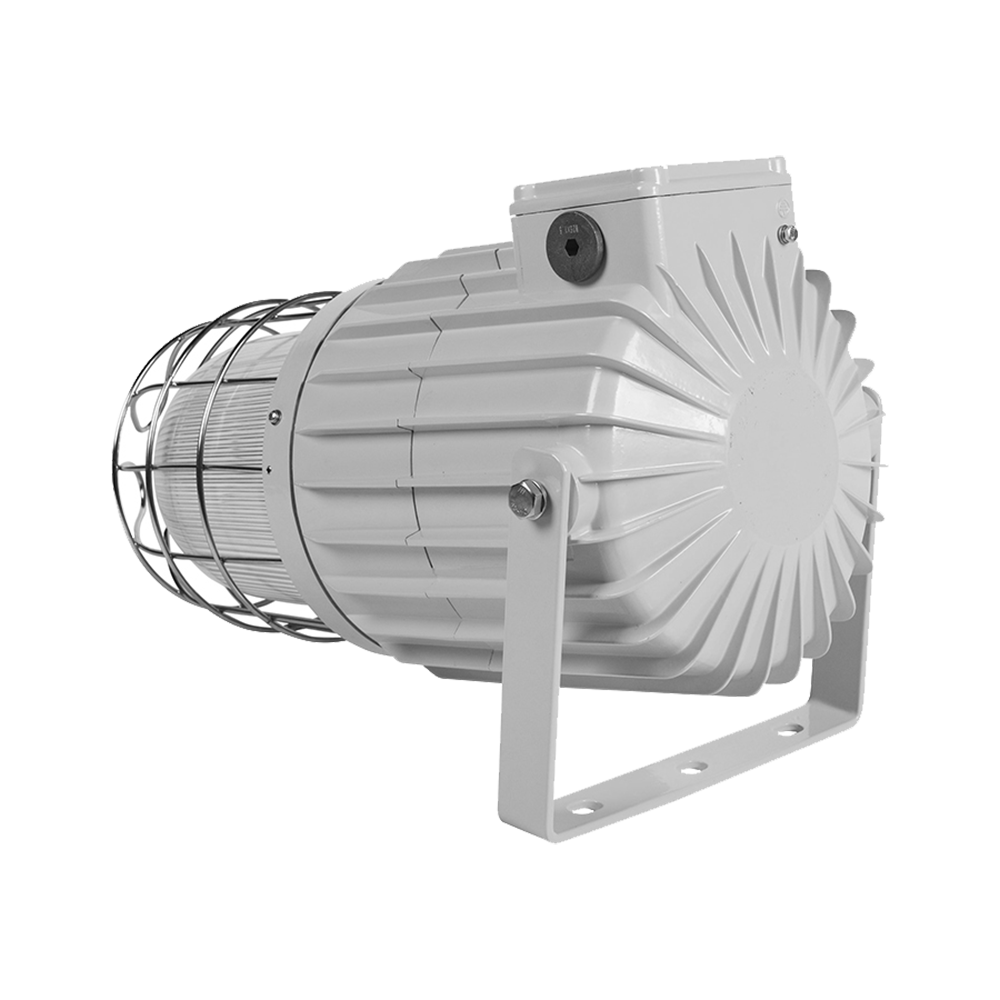

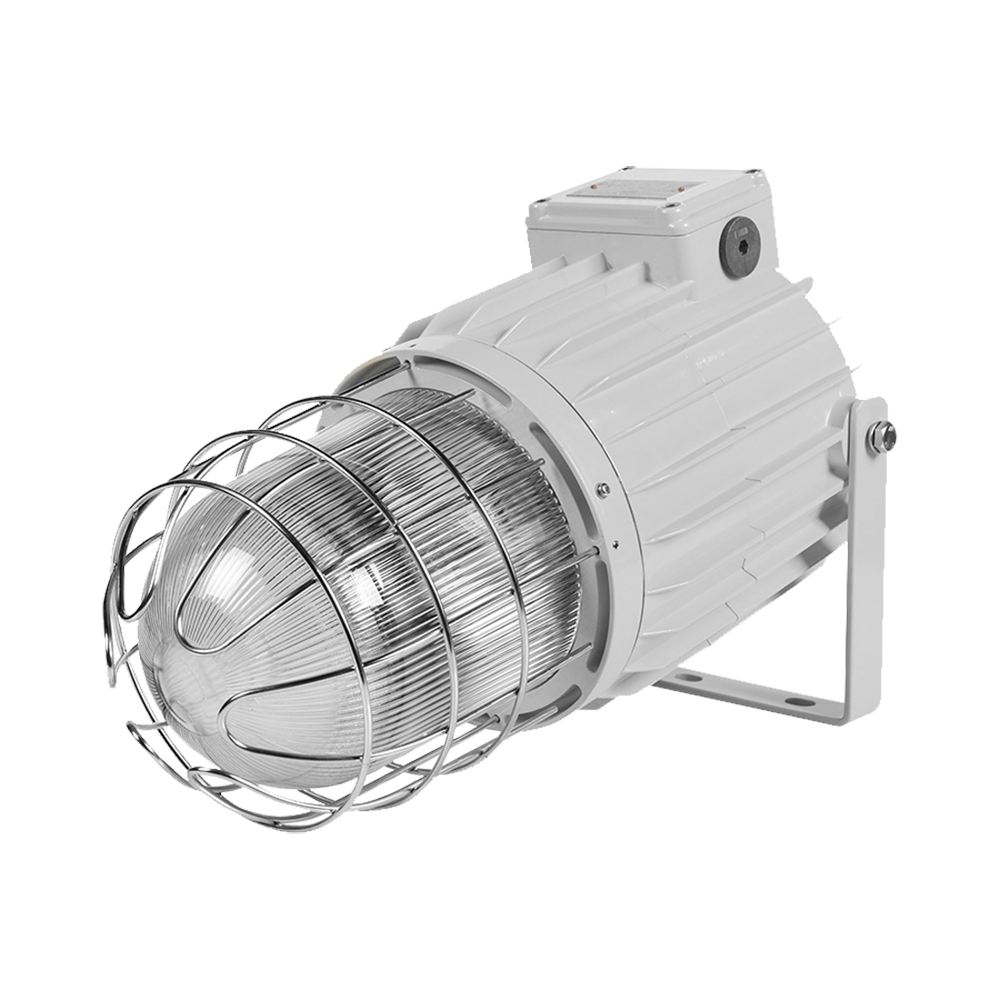

Взрывозащищенные светильники для газоразрядных ламп ВАД91 предназначены для организации общего освещения месторож­дений, морских платформ, доков, заводов и других мест, в которых возможно появление взрывоопасных газов или пыли (строго в соответствии с маркировкой взрывозащиты: 2ExdеIIСT4 для ламп мощностью до 250 Вт, 2ExdеIIСT3 для ламп мощностью до 400 Вт).

  • Взрывозащищенные светильники ВАД91 оборудованы универсальным креплением на скобе. Благодаря ему установка прибора возможна практически на любую поверхность. Угол наклона светильника также регулируется скобой.
  • В конструкцию светильника входит особо прочный плафон с высокой прозрачностью. Плафон выдерживает удар 4 Дж при температуре -60°С и до­пускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
  • Корпус светильника изготовлен из коррозионностойких материалов со специальным покрытием, что обеспечивает длительный срок эксплуатации.
  • Светильник может комплектоваться куполообразным или угловым отражателем.
  • Прибор имеет два габаритных размера корпуса, применяемые в зависимости от мощности используемых ламп.

Светильник для газоразрядных ламп ВАД91 имеет алюминиевый корпус с порошковым покрытием. Защитное стекло выполнено из термостойких материалов, отличается особой прочностью и высокой светопропускающей способностью. Стекло крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через встроенную распределительную коробку. Внутри и снаружи светильника установлены болты заземления.

Технические характеристики

Коэффициент мощности >0,92
Тип патрона E40
Материалы изготовления Алюминиевый корпус с порошковым покрытием, термостойкое, особопрочное стекло, с высокой светопропускающей способно­стью
Способ крепления или установки Крепление на скобе (С)
Электроподключение Подключение к клеммам кабельным вводом с резьбой М25х1,5
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-2,5)мм2
Маркировка взрывозащиты 2ExdeIICT3, 2ExdeIICT4
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Вес 13.5...20 кг

Структура обозначения, пример заказа

ВАД91
РТ.Л.
Х
С
УО
УХЛ1

Вид климатического исполнения

Шифр отражателя (КО - куполообразный, УО - угловой, при отсутствии отражателя индекс не указывается)

Шифр типа крепления (С - на скобе)

Мощность лампы, Вт

Шифр источника света (НАТ.Л. - натриевая лампа высокого давления типа ДНаТ, РТ.Л. - ртутная лампа высокого давления типа ДРЛ, ГАЛ.Л. - металлогалогенная лампа типа ДРИ)

Обозначение модели

Варианты исполнений

Тип лампы

Наименование модели

Мощность

Ртутная лампа высокого давления типа ДРЛ (РТ.Л.)

ВАД91-250

ВАД91-400

250 Вт

400 Вт

Натриевая лампа высокого давления типа ДНаТ (НАТ.Л.)

ВАД91-250

ВАД91-400

250 Вт

400 Вт

Металлогалогенная лампа типа ДРИ (ГАЛ.Л.)

ВАД91-250

ВАД91-400

250 Вт

400 Вт

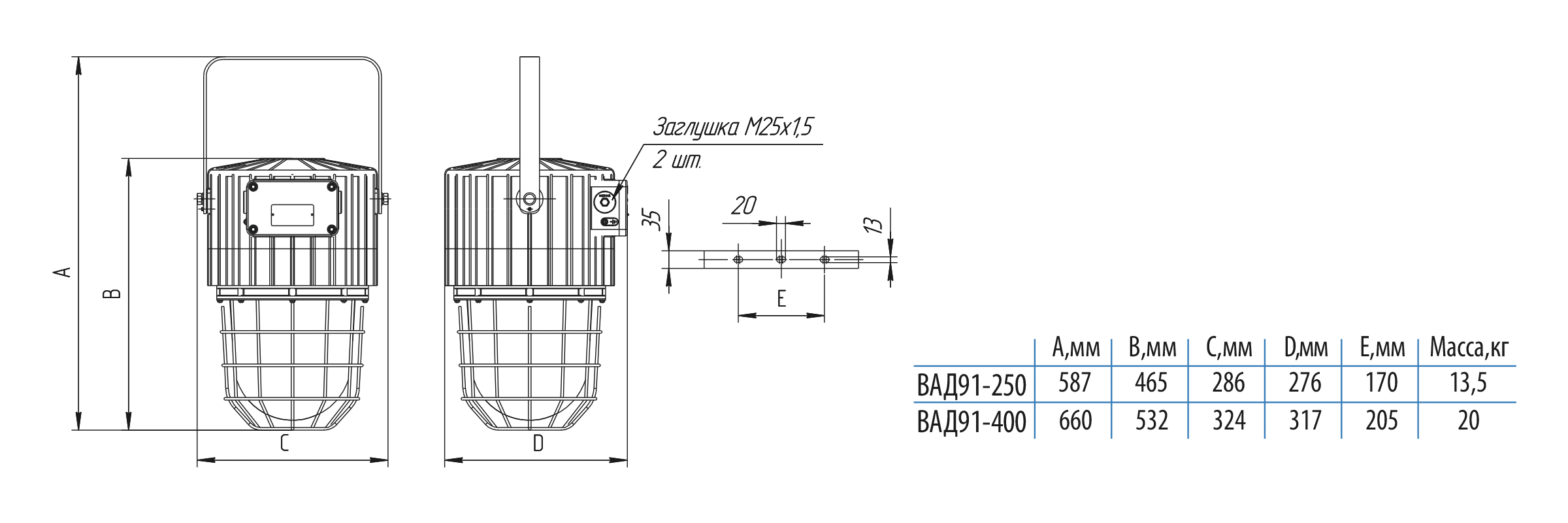

Габаритные и присоединительные размеры светильников ВАД91

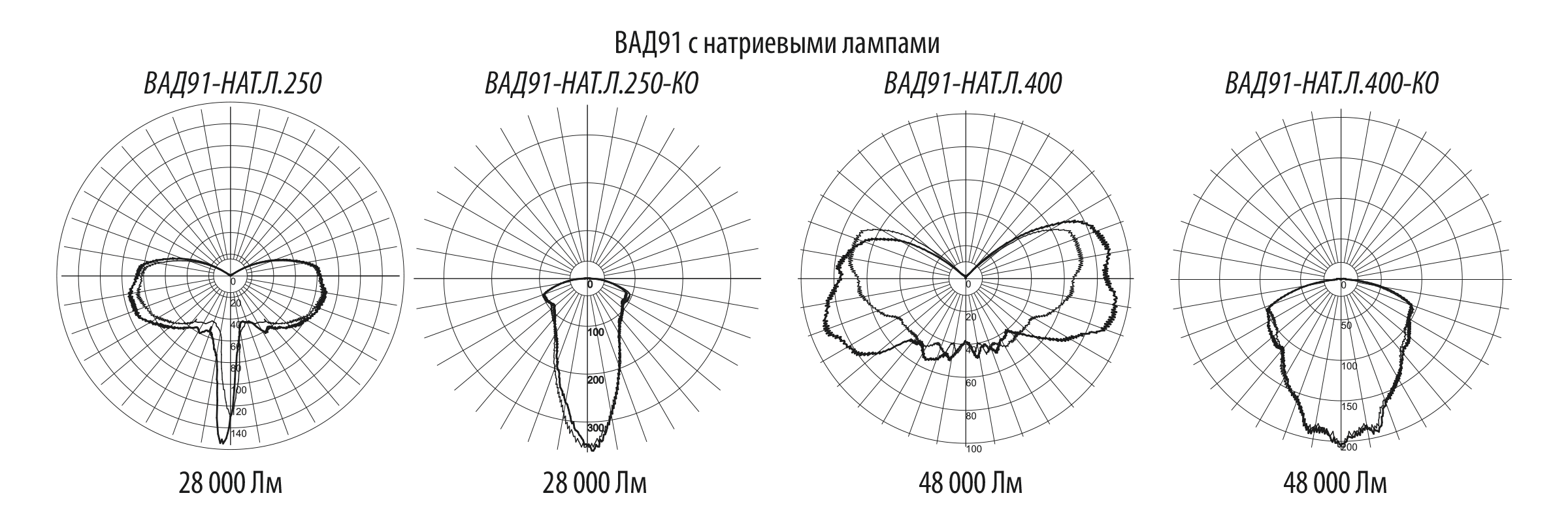

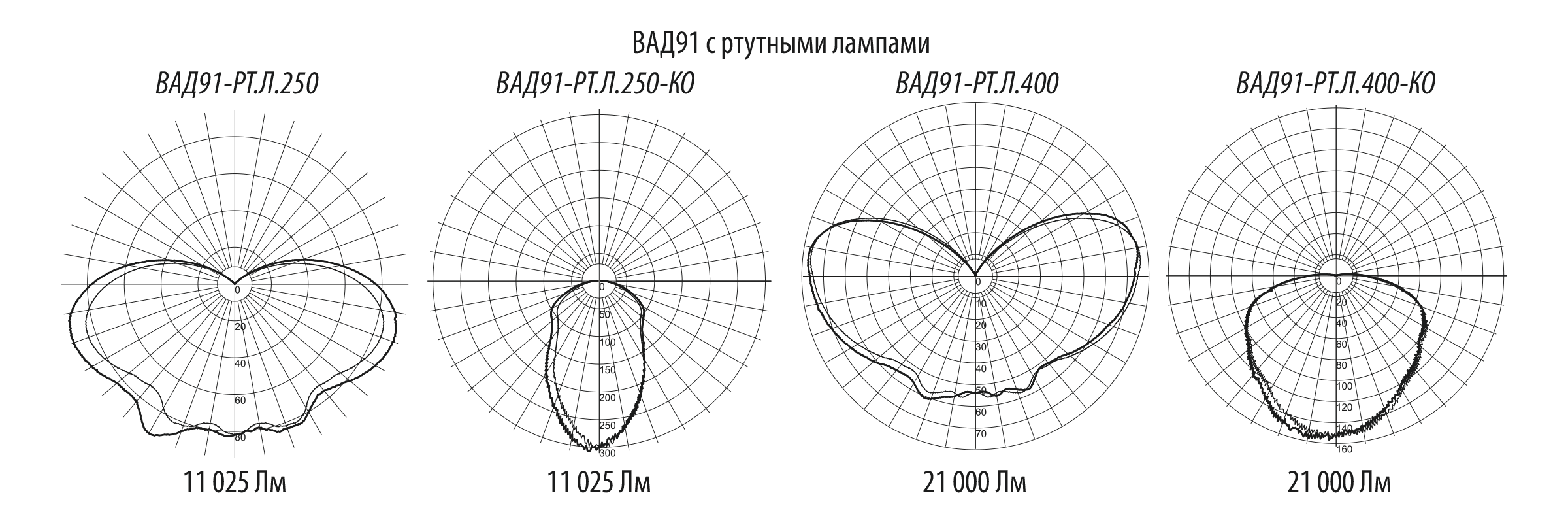

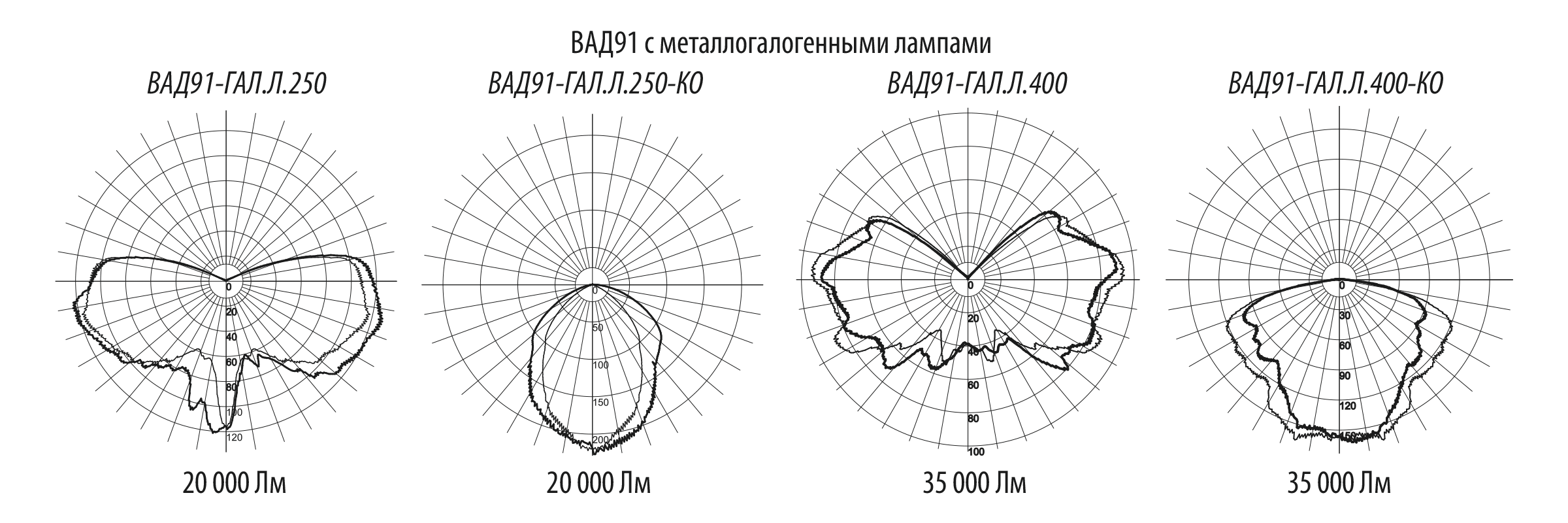

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВАД91, комплектуется заглушками с резьбой М25х1,5.
  • Паспорт.

Дополнительная комплектация, опции

  • Лампы.
  • Кабельные вводы:
    • ВВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля.
    • ВК-Х-ВЭЛ3-М25х1,5-Exе для небронированного кабеля.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exd-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.
