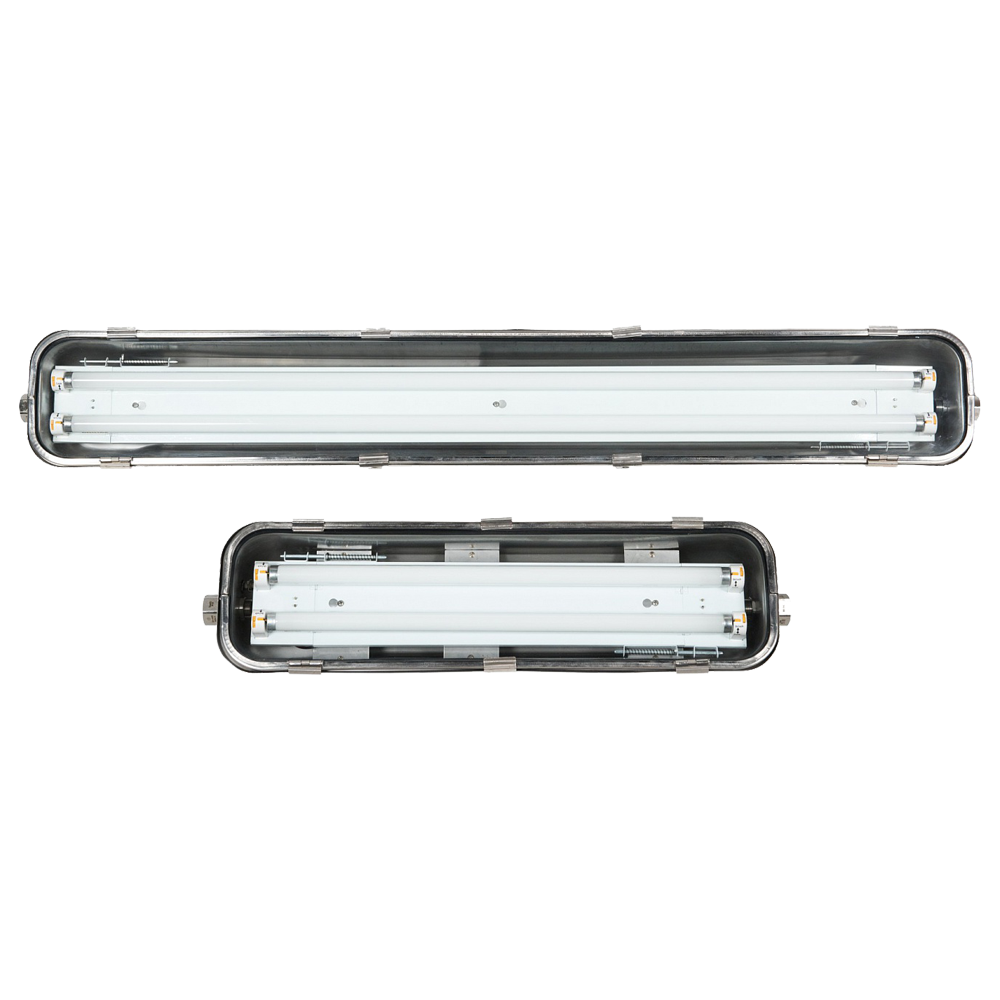

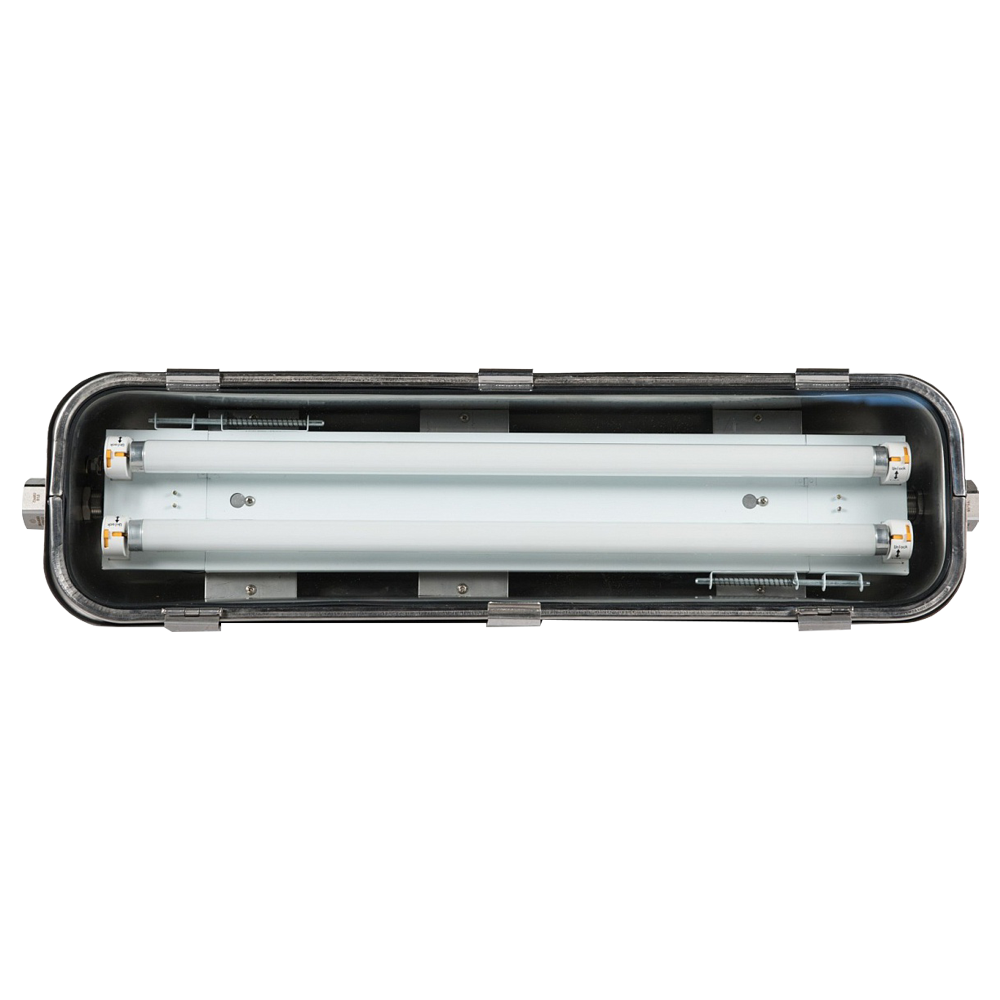

ВЭЛАН41 светильники взрывозащищенные линейные из нержавеющей стали

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 18 Вт, 36 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная

Световой поток: 1050 лм, 2860 лм

Цена (без учета НДС): По запросу руб.

Описание

Светильники для люминесцентных ламп ВЭЛАН41 предназначены для освещения помещений промышленных предприятий и открытых промышленных площадок, где возможно присутствие взрывоопасных сред.

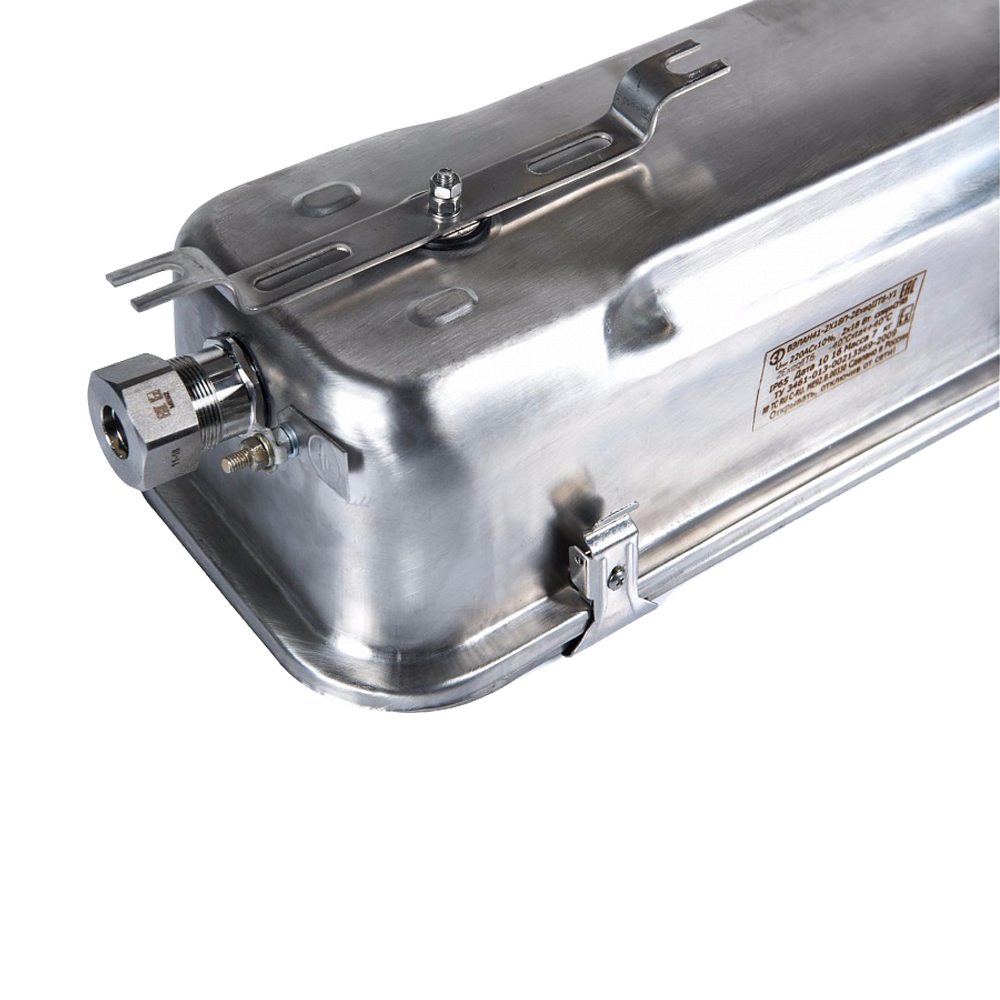

Люминесцентные лампы надежно защищены панелью из термостойкого, особо прочного стекла с высокой светопропускающей способностью. Корпус взрывозащищенных светильников ВЭЛАН41 выполнен из нержавеющей стали. Применяемые материалы устойчивы к постоянному воздействию агрессивных сред. В светильниках используются неискрящие двухконтактные патроны G13.

Для стабилизации напряжения и сглаживания пульсации тока, в осветительных приборах ВЭЛАН41 встраивается неискрящаяся электронная пускорегулирующая аппаратура (ПРА), которая позволяет добиться увеличения срока службы ламп, сокращая расходы на обслуживание, избавляет от мерцания ламп при включении светильника (мгновенный запуск), обеспечивает высокий коэффициент мощности cosφ≥0,98. Нет необходимости дополнительно устанавливать компенсатор.

Люминесцентные светильники данной серии, кроме основного исполнения, имеют модификацию ВЭЛАН41-АК, которая характеризуется наличием аккумуляторного блока и блока управления в аварийном режиме (БУ), позволяющих работать светильнику при отключении основного питания в аварийном режиме от аккумуляторов. Схемотехника светильника, в виде пуско-регулирующего аппарата ПРА и блока БУ, размещены под панелью с лампами. ПРА и блок БУ дополнительно заключены в капсулу и залиты компаундом или засыпаны кварцевым песком, образуя взрывозащищенный компонент.

Блок зажимов для подключения питания устанавливается внутри светильника под элементом с лампами на монтажной панели. Крышка светильников открывается при помощи специального ключа.

Технические характеристики

Коэффициент мощности >0,98
Тип патрона G13
Материалы изготовления Нержавеющая сталь. Ударопрочное термостойкое стекло
Способ крепления или установки Потолочное крепление (П), настенное (Н), крепление на крюках (К)
Электроподключение Подключение к клеммам двумя кабельными вводами с резьбой М25х1,5
Диаметр подводимого кабеля 11...18 мм
Сечение подсоединяемых жил 3х(1,5-4) мм2 (L+N+PE)
Наличие пускорегулирующего устройства ПРА
Продолжительность непрерывной автономной работы Не менее 1 часа
Маркировка взрывозащиты 2ExeqIIT6, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1
Исполнение по степени защиты IP65
Габаритные размеры 730х198х120...1300х198х120 мм
Вес 5,5...9,75 кг

Структура обозначения, пример заказа

ВЭЛАН41
АК
1
18
П
2ExeqIIT6
У1

Вид климатического исполнения и категория размещения светильника по ГОСТ 15150 (У1)

Маркировка взрывозащиты (2ExeqIIT6, ExtbIIICT80°C Db)

Шифр типа крепления (П - потолочное крепление, Н - настенное, К - крепление на крюках)

Шифр мощности лампы, Вт (18, 36)

Количество ламп (1 или 2)

Шифр исполнения с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается

Обозначение модели

Варианты исполнений

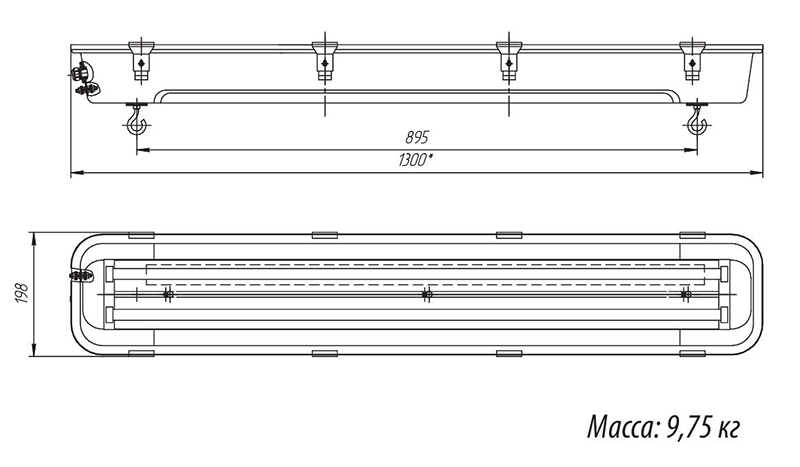

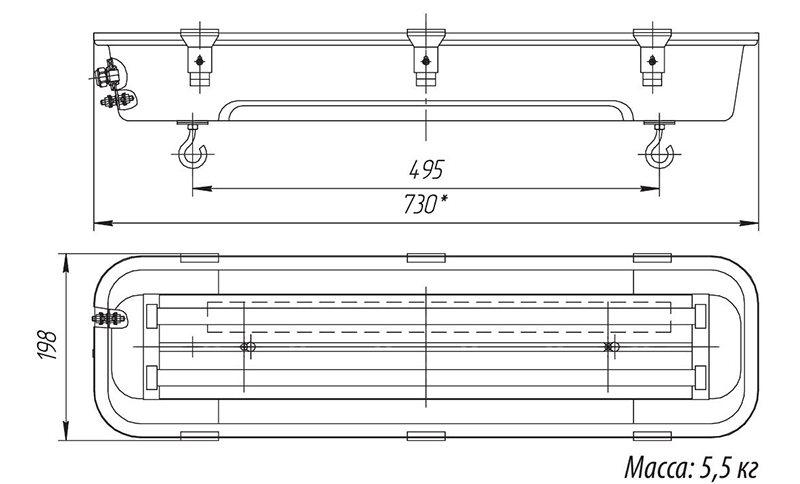

Габаритные и присоединительные размеры светильников ВЭЛАН41

ВЭЛАН41-1х18, ВЭЛАН41-2х18 ВЭЛАН41-1х36, ВЭЛАН41-2х36

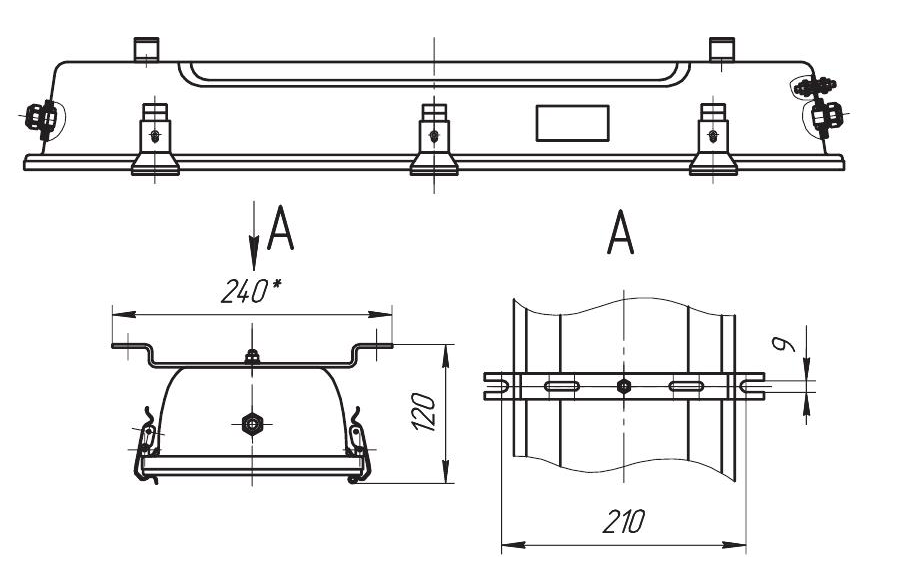

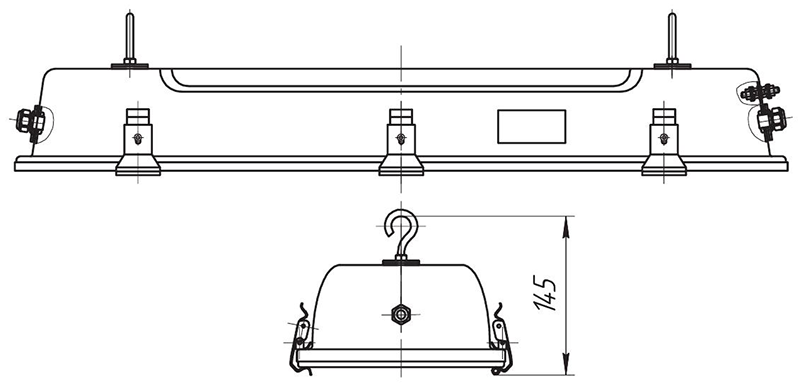

К: на крюках П: потолочное крепление

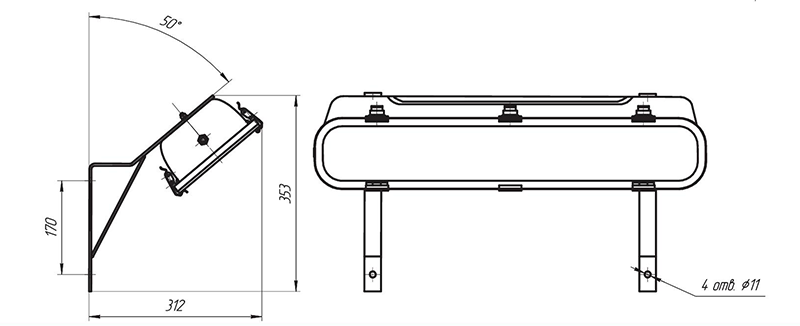

Н: настенное крепление

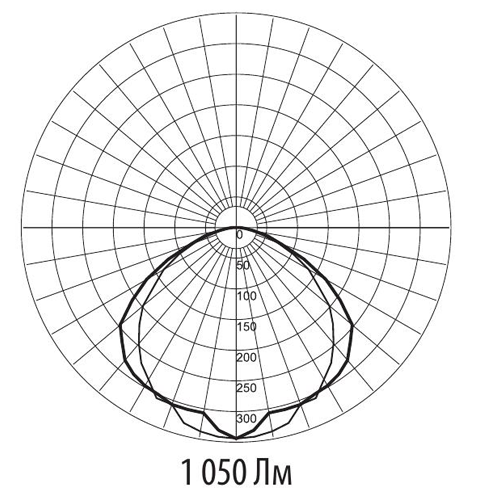

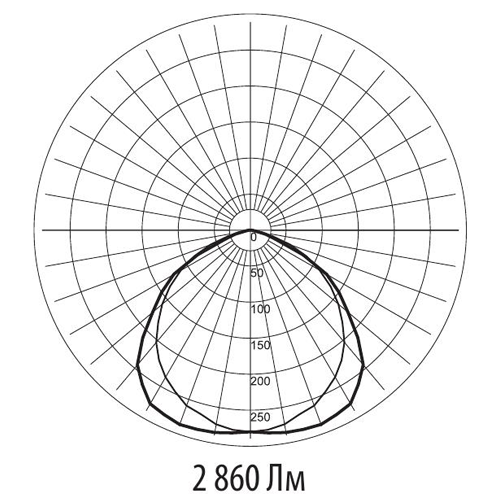

Фотометрические кривые

ВЭЛАН41-2х18 ВЭЛАН41-2х36

Стандартный комплект поставки

  • Светильник ВЭЛАН41 в комплекте с выбранным креплением, а так же двумя кабельными вводами для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4” для бронированного и не бронированного  кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  • Уровень пылевлагозащиты IР66.
  • Время работы в аварийном (автономном) режиме - 3 часа.
