ВЭЛАН91 светильники взрывозащищенные для газоразрядных ламп

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 70 Вт, 80 Вт, 100 Вт, 125 Вт, 150 Вт, 250 Вт, 400 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Световой поток: 5200 лм, 5750 лм, 15450 лм, 19520 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники для газоразрядных ламп ВЭЛАН91  предназначены для освещения промышленных объектов различного назначения, где возможно присутствие взрывоопасных сред. Могут использоваться на морских платформах, для освещения месторождений, доков и заводов.

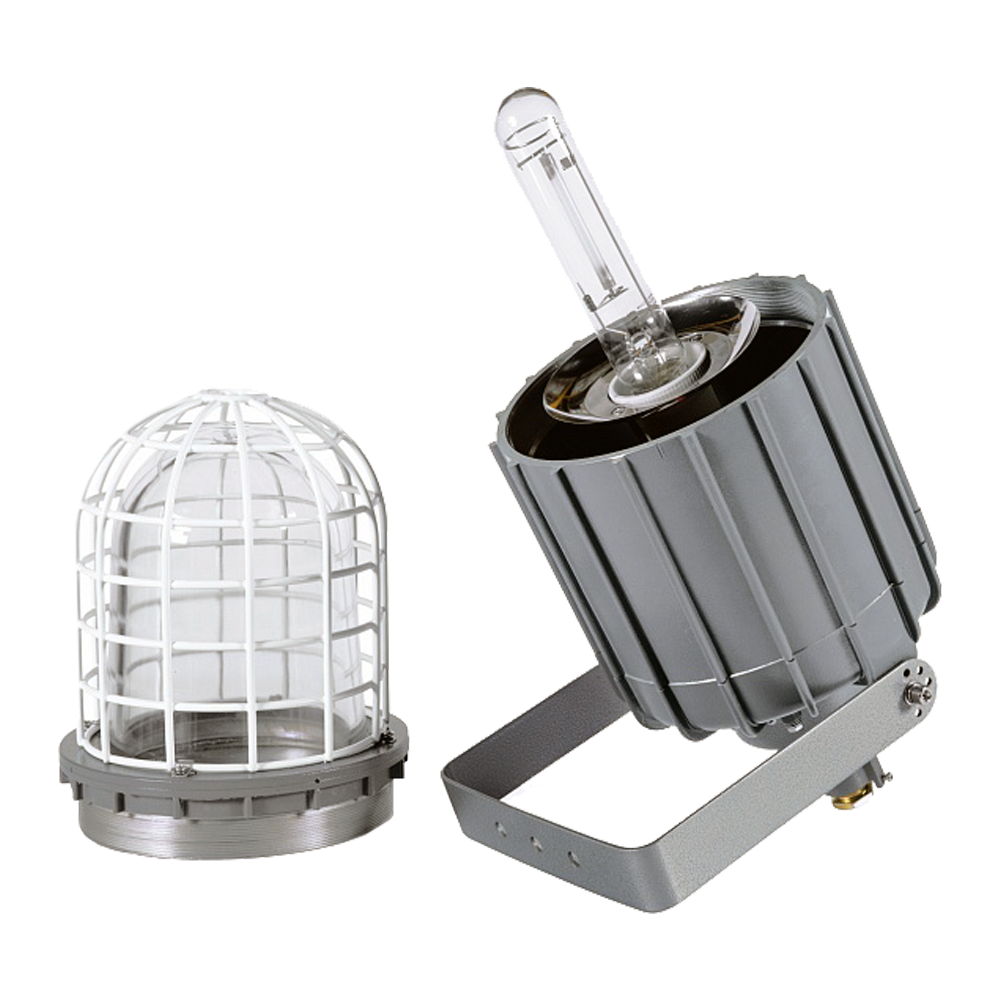

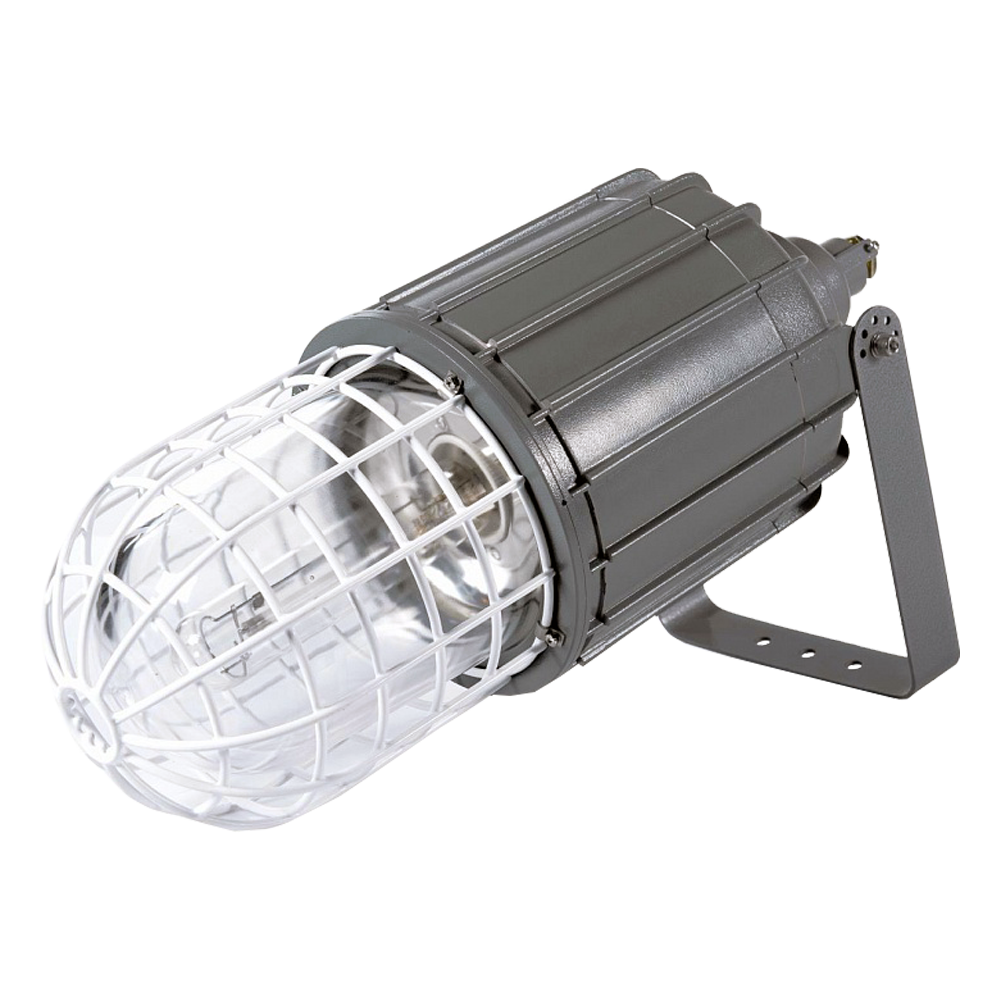

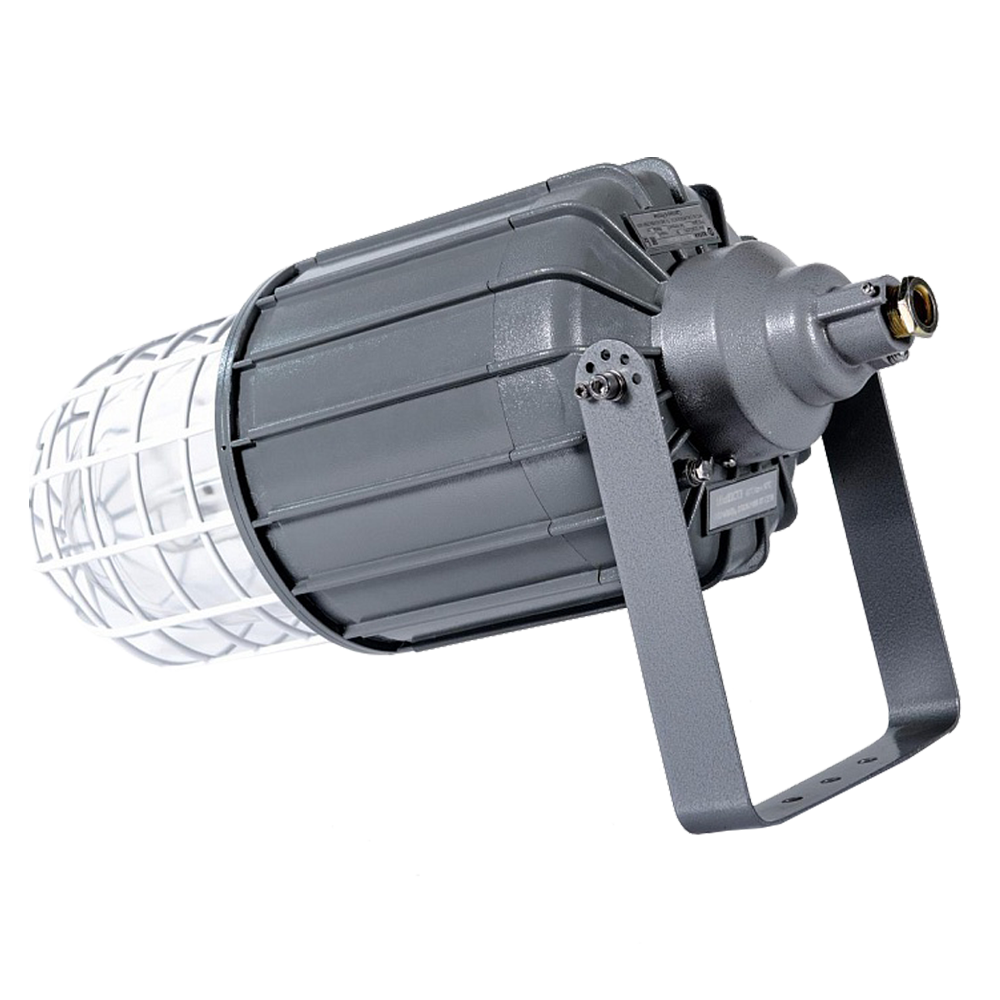

Конструктивно осветительные приборы ВЭЛАН91 состоят из круглого алюминиевого корпуса, внутри которого расположена схемотехника светильника с лампой  Плафон зафиксирован внутри обоймы из двух алюминиевых колец и вкручивается внутрь корпуса светильника по резьбе. Для защиты стекла дополнительно применяется защитная решетка из нержавеющей стали. Внутри корпуса установлены патрон, клеммные зажимы для подключения питания и ПРА. Внутри и снаружи светильника установлены винты заземления. В зависимости от крепления, на светильнике возможна установка одного или двух кабельных вводов типа М25х1,5 для прокладки кабеля питания 010+14 мм. В заводской комплектации светильник поставляется с двумя заглушками.

Светильники ВЭЛАН91 имеют три типоразмера корпуса (ВЭЛАН91-125 для ламп мощностью до 125 Вт, ВЭЛАН91-250 до 250 Вт и ВЭЛАН91-400 до 400 Вт).

Для стабилизации напряжения, сглаживания пульсации тока, мгновенного перезапуска «горячей» лампы в светильники для газоразрядных ламп ВЭЛАН91 установлена пускорегулирующая аппаратура ПРА, которая позволяет надежно эксплуатировать прибор при отрицательных температурах без мерцания, с автоматической функцией отключения дефектных или отказавших ламп.

Коррозионностойкие материалы со специальным порошковым покрытием устойчивы к рабочим средам и обеспечивают прибору взрывозащиту с видом Exd (взрывонепроницаемая оболочка).

Высокопрочное стекло выдерживает ударную нагрузку 4 Дж и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Светильники ВЭЛАН91 эксплуатируются при температуре окружающей среды от -60°С до +50°С.

Преимущества светильников ВЭЛАН91:

  • Возможность комплектации светильника куполообразным или узконаправленным отражателем.
  • Три габарита корпусов в зависимости от мощности используемых ламп.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы прибора.

Технические характеристики

Коэффициент мощности ≥0,92
Тип патрона E27, E40
Материалы изготовления Коррозионностойкий алюминиевый сплав, термостойкое ударопрочное стекло, нержавеющая сталь. Порошковое окрашивание
Способ крепления или установки Монтаж на трубе (Т1), на скобе (С1), крепление на опоре (О)
Электроподключение Подключение к клеммам через кабельные вводы с резьбой М25х1,5
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-4) мм2 (L+N+PE)
Наличие пускорегулирующего устройства ПРА
Маркировка взрывозащиты 1ExdIICT3, 1ExdIICT4, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 415х197...560х305 мм
Вес 11,2...16,7 кг

Структура обозначения, пример заказа

ВЭЛАН91
НАТ.Л.
250
П
КО
УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Тип отражателя (КО - куполообразный отражатель, УО - узконаправленный отражатель)

Тип крепления (Т1-монтаж на трубе, С1-на скобе, О-крепление на опоре)

Шифр мощности лампы, Вт (70, 80, 100, 125, 150, 250, 400)

Тип лампы (НАТ.Л. - лампа натриевая ДНаТ, РТ.Л. - лампа дуговая ртутная люминофорная ВД (ДРЛ), ГАЛ.Л. - лампа дуговая ртутная металлогалогенная ДРИ)

Обозначение модели

Варианты исполнений

Варианты исполнений габаритов корпуса взрывозащищенных светильников ВЭЛАН91

Габарит корпуса

Лампа дуговая ртутная люминофорная ВД (ДРЛ)

Лампа натриевая (ДНаТ)

Лампа дуговая ртутная металлогалогенная (ДРИ)

Тип патрона

Масса без
крепления, кг

ВЭЛАН91-125

80,125 Вт

70,100 Вт

70,100 Вт

Е27

11,2

ВЭЛАН91-250

250 Вт

150, 250 Вт

150, 250 Вт

Е40

14,8

ВЭЛАН91-400

400 Вт

400 Вт

400 Вт

Е40

16,7

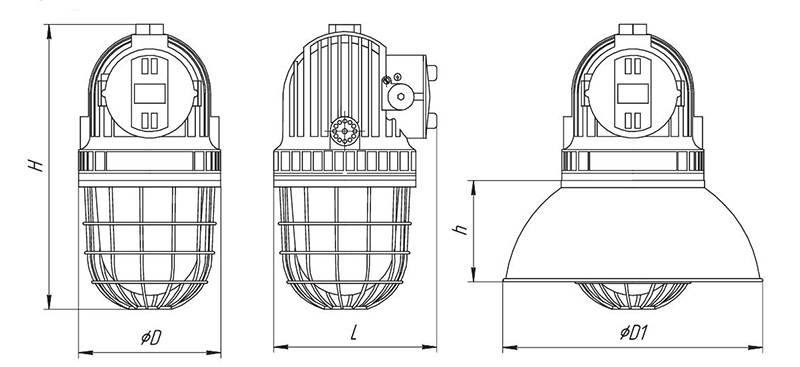

Габаритные и присоединительные размеры светильников для газоразрядных ламп ВЭЛАН91

Наименование

Н,мм

D, мм

L, мм

h, мм

h1, мм

D1, мм

ВЭЛАН91-150

415

197

225

140

210

360

ВЭЛАН91-250

480

233

265

165

255

430

ВЭЛАН91-400

545

272

295

195

295

500

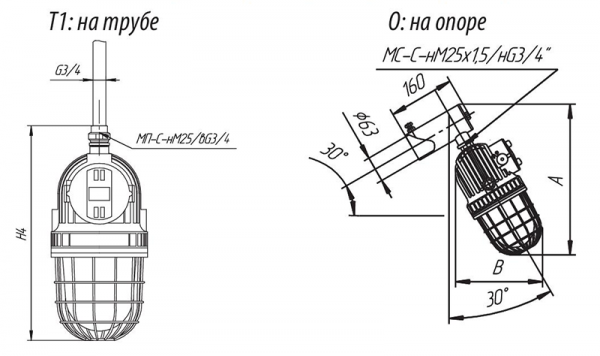

Наименование

Н4,мм

А,мм

В,мм

ВЭЛАН91-150

491

473

283

ВЭЛАН91-250

556

553

341

ВЭЛАН91-400

621

588

366

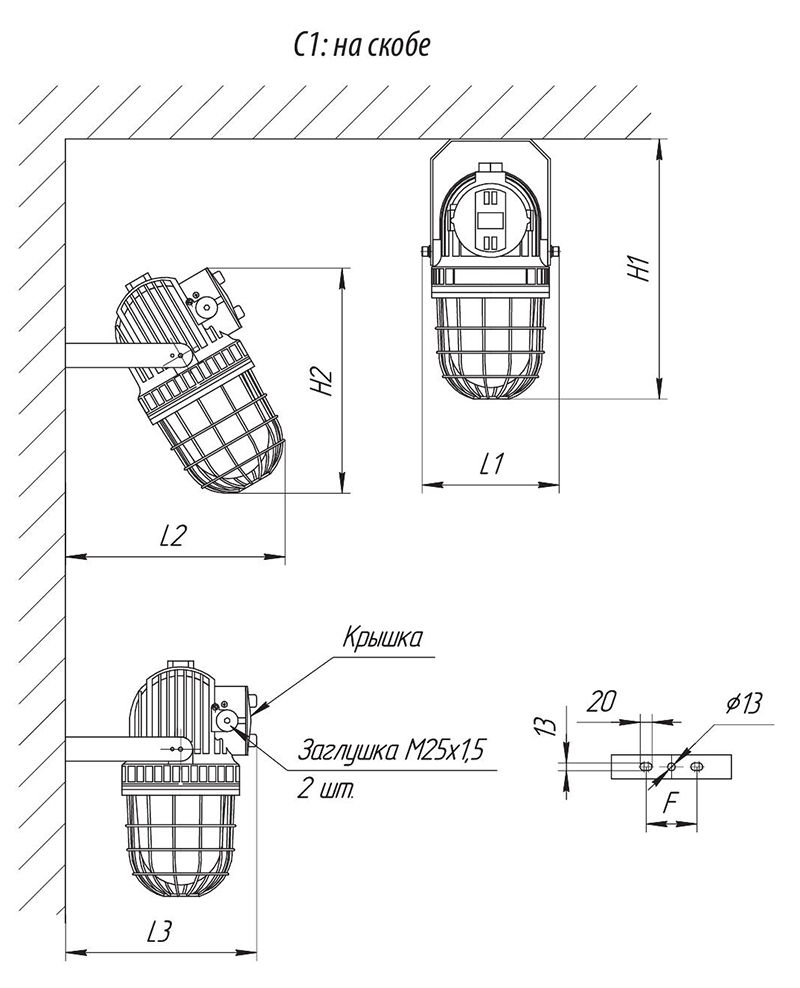

Наименование

Н1,мм

Н2,мм

L1,мм

L2,мм

L3,мм

F,мм

ВЭЛАН91-150

435

385

225

370

320

85

ВЭЛАН91-250

505

465

260

415

340

120

ВЭЛАН91-400

560

500

305

460

370

120

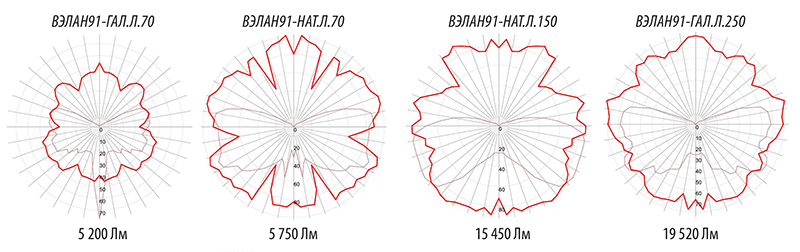

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВЭЛАН91 в комплекте с выбранным креплением. По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.
  • Паспорт.

Дополнительная комплектация, опции

  • Лампа.
  • Для крепления С1 на скобе:
    • ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ4-М25х1,5-Exd  или ВК-Х-ВЭЛ2-М25х1,5-Exd для небронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-М25х1,5-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
      При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5
  • Исполнение пылевлагозащиты IP66.
