ФРЭ фары рудничные электровозные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 27 В, ≈ 24 В, ≈ 36 В

Потребляемая мощность: 15 Вт, 24 Вт, 48 Вт, 55 Вт

Тип источника света: Лампа накаливания общего назначения (ЛОН), Матрица светодиодная

Световой поток: 2400 лм, 2500 лм, 4600 лм

Цена (без учета НДС): По запросу руб.

Описание

Фары рудничные электровозные взрывобезопасные ФРЭ-1.1М. ФРЭ-1.1М.Г. ФРЭ-1.1М.СП. ФРЭ-1.1М.Г, ФРЭ-1.1М.ГСП устанавливаются на рудничных аккумуляторных электровозах, комбайнах, погрузочных машинах и другом горнопроходческом оборудовании и используются для освещения рельсового пути, сигнализации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) пыли, где допускается применение электрооборудования с уровнем взрывозащиты РВ.

Осветительные приборы ФРЭ состоят из корпуса, кольца и крышки, изготовленных из алюминиевого сплава, защищенного эмалевым покрытием. К корпусу четырьмя болтами крепится крышка и шестью болтами крепится кольцо, на котором загерметизировано закаленное триплексное стекло (для фары ФРЭ-1.1М, ФРЭ-1.1М.Г, ФРЭ-1.1М.Г.СП) или защитный светопропускающий элемент, изготовленный из прозрачного ударопрочного поликарбоната (для фары ФРЭ-1.1М.СП, ФРЭ-1.1М.ГСП). Корпус, кольцо и крышка образуют взрывонепроницаемую оболочку.

Оболочка условно разделена на отделение источника света и отделение ввода. На корпусе фары имеется прилив с двумя отверстиями диаметром 20 мм для крепления фары к рабочему месту. За приливом на корпусе предусмотрен кабельный ввод для установки гибкого кабеля диаметром 16….24 мм (для фары ФРЭ-1.1М, ФРЭ-1.1М.СП) или 13...16 мм (для фары ФРЭ-1.1М.Г. ФРЭ-1.1М.Г, ФРЭ-1.1МГ.СП). Уплотнение и закрепление кабеля осуществляется при помощи гайки с прижимом и кольца уплотнительного.

В зависимости от исполнения железнодорожных светильников ФРЭ внутри отделения источника света размешается светодиодный модуль или лампа накаливания. Имеется модификация фары которая обеспечивает ближний или дальний свет. При реверсивном движении электровоза фара светится красным светом.

Технические характеристики

Угол излучения 8°, 16°
Материалы изготовления Алюминиевый сплав (корпус); закаленное стекло «Триплекс», поликарбонат (светопропускающий элемент)
Способ крепления или установки На корпусе фары имеются два отверстия для крепления ее к рабочему месту
Диаметр подводимого кабеля 16….24 мм, 13...16 мм
Маркировка взрывозащиты PBExdI, PH1
Класс защиты от поражения электрическим током I
Группа механического исполнения М36
Климатическое исполнение (диапазон рабочих температур) Т5, У5, УХЛ1, УХЛ5
Исполнение по степени защиты IP54
Габаритные размеры 210х245х180 мм
Вес Не более 7 кг

Структура обозначения, пример заказа

ФРЭ
1.1М
55
УХЛ1

Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1, УХЛ5, У5, Т5

Номинальная мощность источника света: 15 Вт, 24 Вт, 48 Вт, 55 Вт (см. Варианты исполнений)

Модификация: 1.1М, 1.1М.СП, 1.1М.Г, 1.1М.Г.С, 1.1М.Г.СП, 4 (см. Варианты исполнений)

Наименование модели

Варианты исполнений

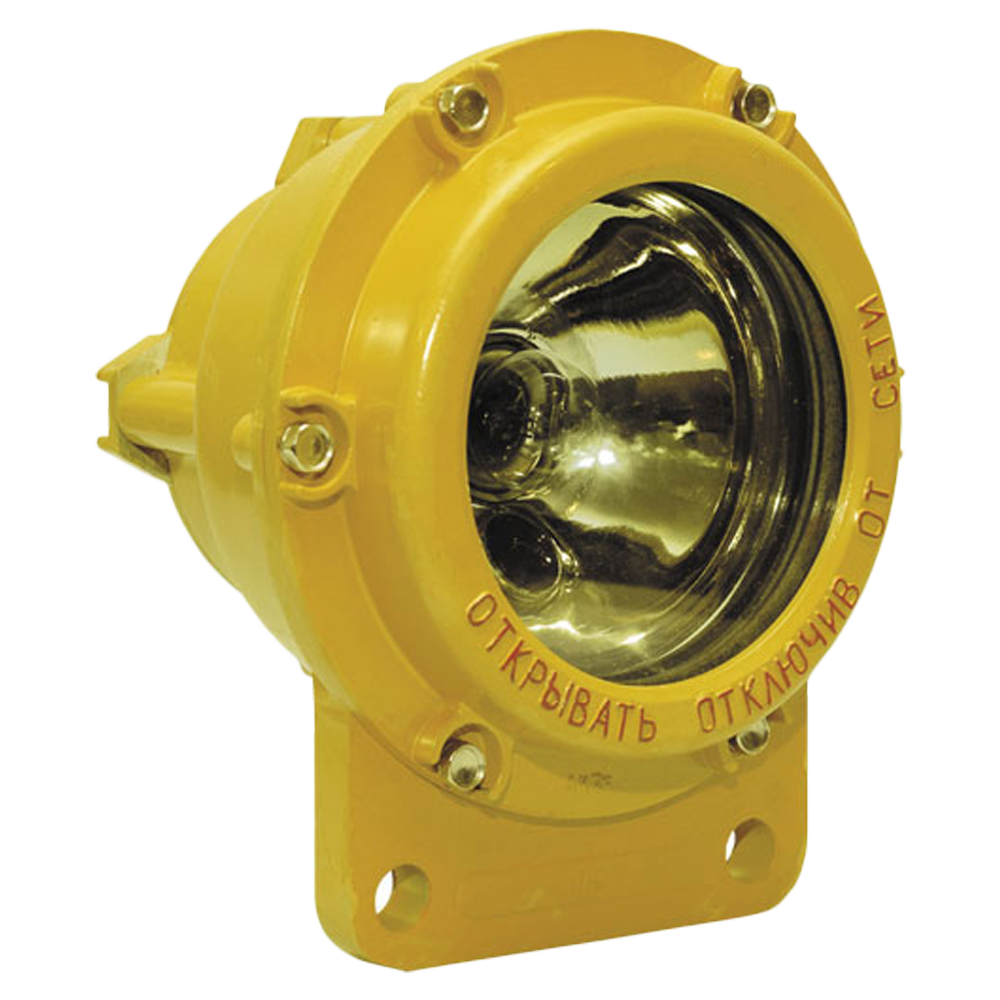

  • ФРЭ-1.1М. - фара рудничная электровозная для аккумуляторных электровозов. Источник света - лампа накаливания. Светопропускающий элемент - закаленное стекло «Триплекс».

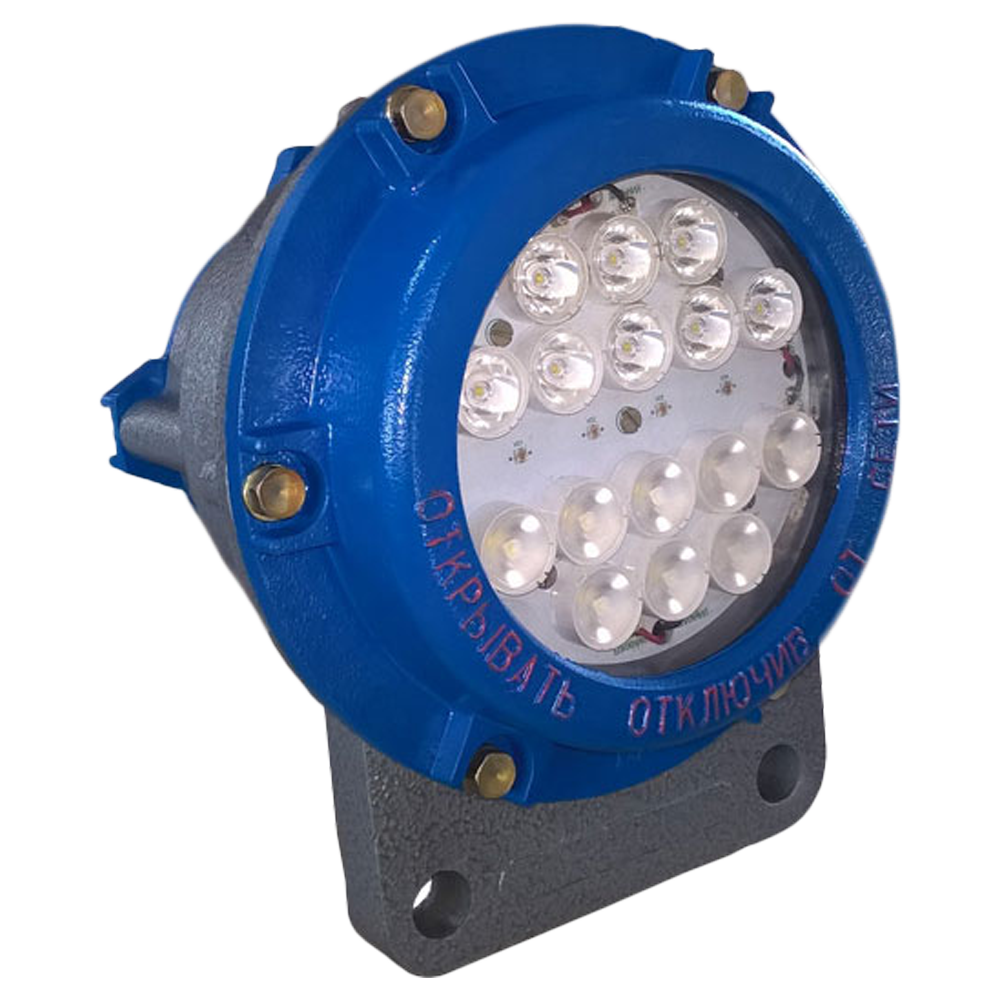

  • ФРЭ-1.1М.СП - фара рудничная электровозная для аккумуляторных электровозов. Источник света - светодиодный модуль. Светопропускающий элемент - поликарбонатное стекло.
  • ФРЭ-1.1М.Г - фара рудничная электровозная для горнопроходческого оборудования. Источник света - лампа накаливания. Светопропускающий элемент - закаленное стекло «Триплекс».
  • ФРЭ-1.1М.Г.С - фара рудничная электровозная для горнопроходческого оборудования. Источник света - светодиодный модуль. Светопропускающий элемент - закаленное стекло «Триплекс».
  • ФРЭ-1.1М.Г.СП - фара рудничная электровозная для горнопроходческого оборудования. Источник света - светодиодный модуль. Светопропускающий элемент - поликарбонатное стекло.
  • ФРЭ4 - фара рудничная электровозная для контактных электровозов. Источник света - лампа накаливания. Светопропускающий элемент - закаленное стекло «Триплекс».

Наименование

Источник
света

Сила
света, КД

Угол распределения света, град

Мощность,
Вт

Тип
напряжения
источника
питания

Габаритные размеры (D*L*H), мм

Масса,
кг

Основной

Сигнальный
(красный)

ФРЭ-1.1М

А24-55+50

ТН-28-10

4600

8

55

АС 24

210х245х180

7,0

ФРЭ-1.1М.СП

Светодиодный модуль.
Режимы дальнего, ближнего и красного свечения

2500

24

DC 24

ФРЭ-1.1М.Г

Р40-1,2

-

2400

16

48

АС 36

ФРЭ-1.1М.Г.С

Светодиодный
модуль

-

2500

15

АС 36

ФРЭ-1.1М.Г.СП

ФРЭ-4

А24-55+50

4600

8

55

DC 24

6,0

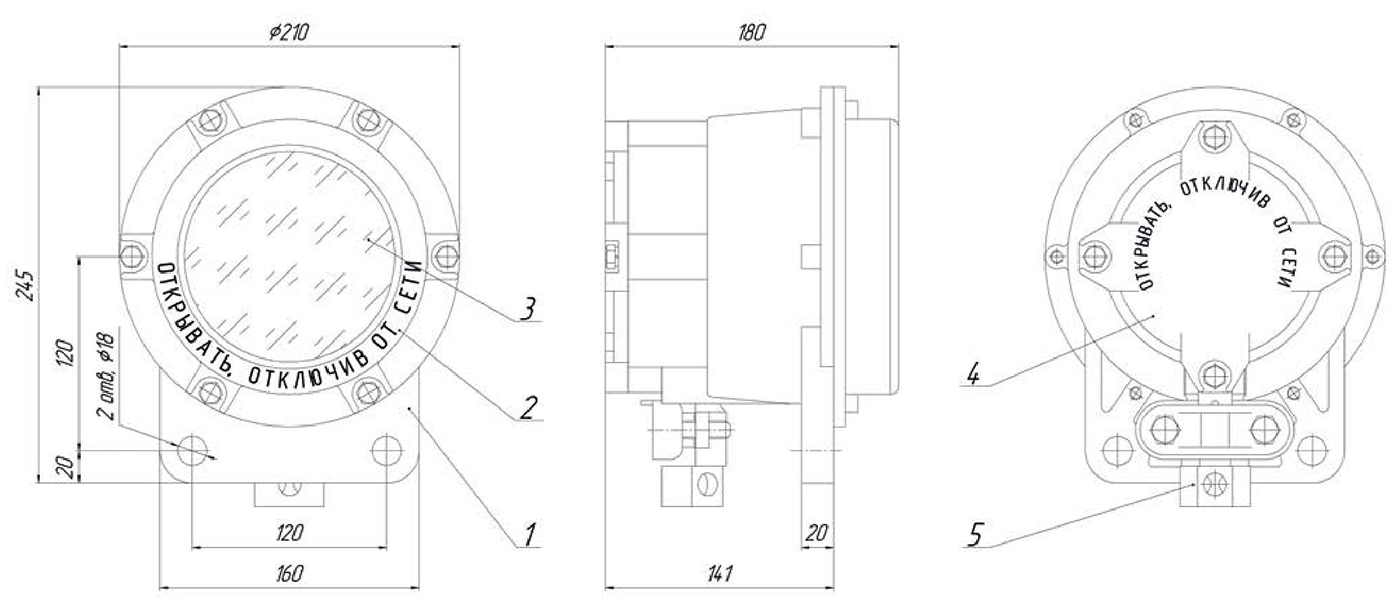

Габаритный чертеж

1 - корпус; 2 - кольцо; 3 - поликарбонатное стекло; 4 - крышка; 5 - кабельный ввод (dкаб. 16...24 мм)

Стандартный комплект поставки

  • ФРЭ фара рудничная электровозная.
  • Паспорт.
  • Руководство по эксплуатации.
  • Ключ специальный 5.06.484.016.
