ВЭЛАН-01 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Для улиц и дорог

Напряжение питания: = 230 В, ≈ 230 В

Потребляемая мощность: 30 Вт, 40 Вт, 50 Вт, 60 Вт, 70 Вт, 80 Вт, 90 Вт, 100 Вт, 150 Вт, 200 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2400 лм, 3500 лм, 4540 лм, 5300 лм, 5810 лм, 6230 лм, 8100 лм, 8600 лм, 14760 лм, 18300 лм

Цена (без учета НДС): По запросу руб.

Описание

Промышленные светильники ВЭЛАН-01 используются во внутренних помещениях и на открытых площадках промышленных объектов, складов, а также для освещения площадей и улиц. Температура эксплуатации ВЭЛАН-01 составляет -60…+55°С.

Светильники ВЭЛАН-01 имеют универсальное крепление рым-болт, что позволяет смонтировать прибор на кран-балках, потолках, подвесах и т д.

Конструкция светильников ВЭЛАН-01

В светильниках ВЭЛАН-01 применяются сверхъяркие светодиоды, эффективность свечения которых составляет около 80 лм на 1 Вт. КПД составляет более 90%, что обеспечивает высокие показатели энергосбережения - светодиодные источники света при одинаковом световом потоке потребляют до десяти раз меньше электроэнергии, чем лампы накаливания.

Материал корпуса светодиодных светильников ВЭЛАН-01 - алюминиевый сплав, окрашенный краской, стойкой к механическим воздействиям. Поликарбонатный защитный светопропускающий элемент пропускает свыше 90% светового потока, практически не поглощая его. Защита светодиодного источника света от пыли и влаги достигается с помощью силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек как к высоким, так и низким температурам (вплоть до минус 70°С).

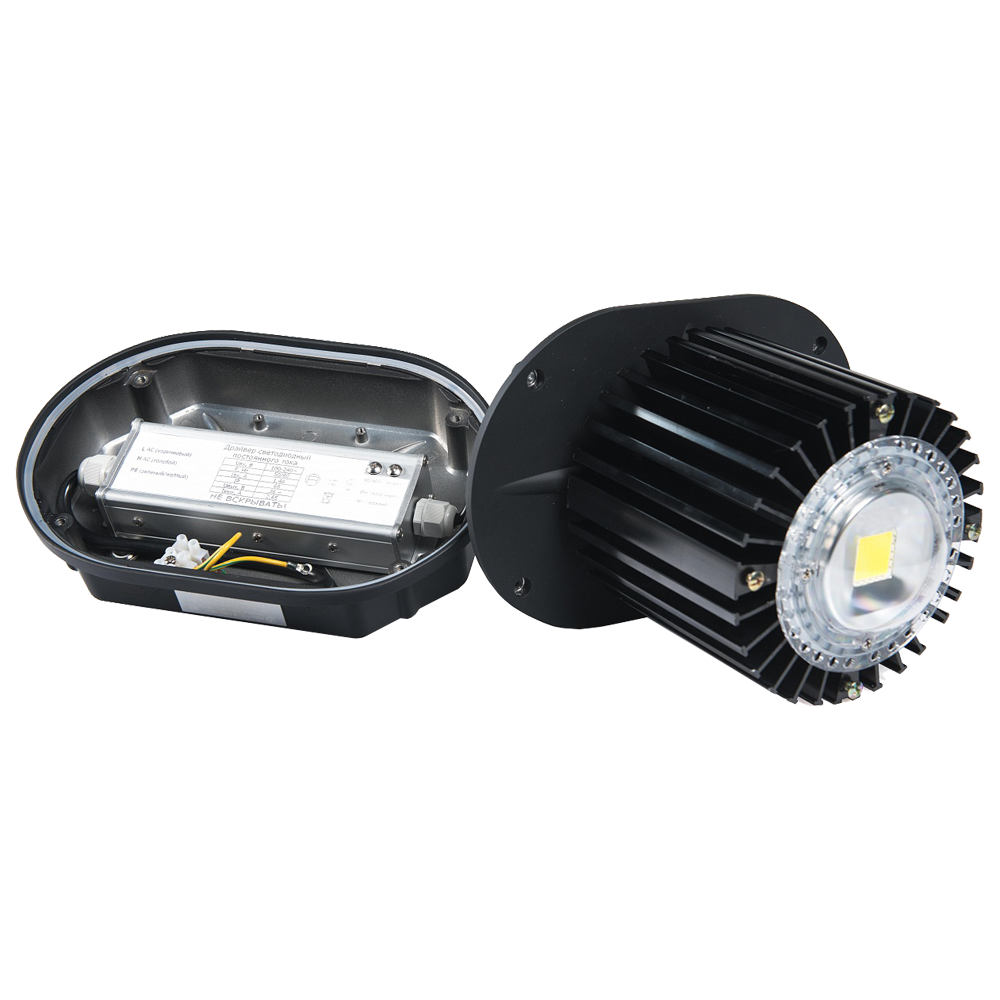

ВЭЛАН-01 могут оснащаться куполообразным или узконаправленным отражателем. Внутри светильника установлены блок питания, светодиодные источники света и клеммные зажимы.

Преимущества светильников ВЭЛАН-01:

  • Устойчивость к механическим и вибрационным воздействиям за счет антивандальной конструкции.
  • Безопасная утилизация за счет отсутствия ртути.
  • Мгновенный пуск светильника и его выход на заданную мощность.
  • Высокие показатели освещенности.
  • Близость освещения к естественному.
  • Меньший слепящий эффект.
  • Сила света, не меняющаяся во всем диапазоне питающих напряжений.
  • Высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность.
  • Отсутствие стробоскопического эффекта (мерцание).

Технические характеристики

Сила света Одного кристалла >80 лм/Вт
Цветовая температура 4500...6500 K
Коэффициент мощности ≥0,92
Коэффициент полезного действия >90%
Материалы изготовления Коррозионностойкий алюминиевый сплав с лакокрасочным покрытием, ударопрочный поликарбонат
Способ крепления или установки Крепление на рым-болт
Диаметр подводимого кабеля 6...10 мм
Маркировка взрывозащиты Нет
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Вес 2,8...10,3 кг

Структура обозначения, пример заказа

ВЭЛАН-01
СД.Л
100
К
УХЛ1
-

Опции (УЗПН - с устройством защиты от превышения напряжения)

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Тип отражателя (К - куполообразный, У - узконаправленный)

Мощность используемой светодиодной матрицы, Вт (30, 40, 50, 60, 70, 80, 90, 100, 150, 200)

Шифр источника света (Светодиодная матрица)

Обозначение модели

Варианты исполнений

Наименование Значение

Мощность, Вт

30

40

50

60

70

80

90

100

150

200

Световой поток, лм

2400

3500

4540

5300

5810

6230

8100

8600

14760

18300



Фотометрические кривые ВЭЛАН-01

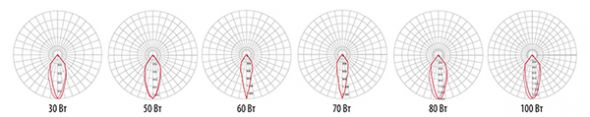

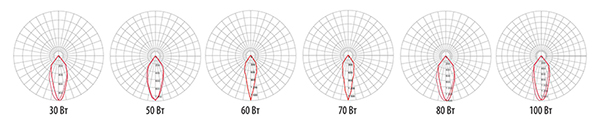

ВЭЛАН-01 с узконаправленным отражателем

вэлан-01

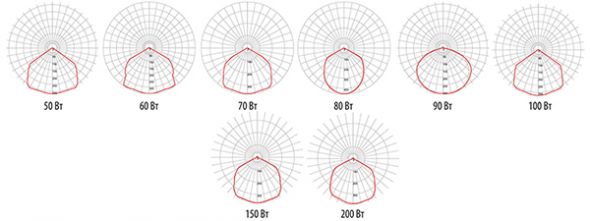

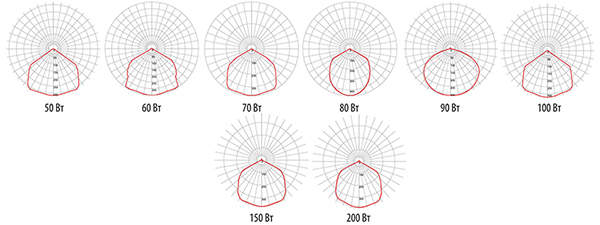

ВЭЛАН-01 с куполообразным отражателем

вэлан-01

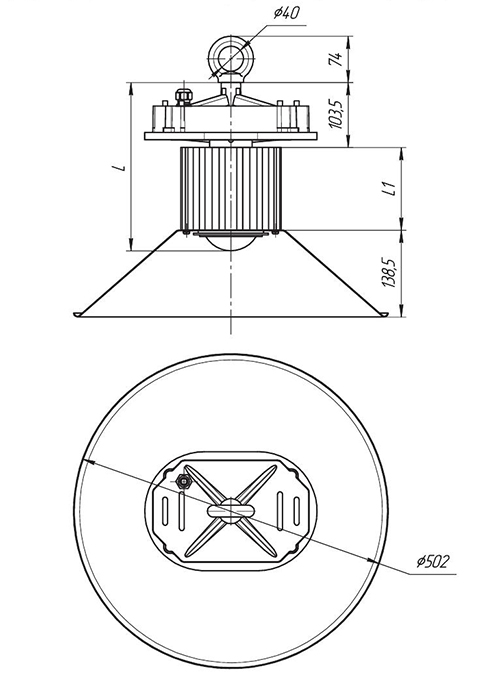

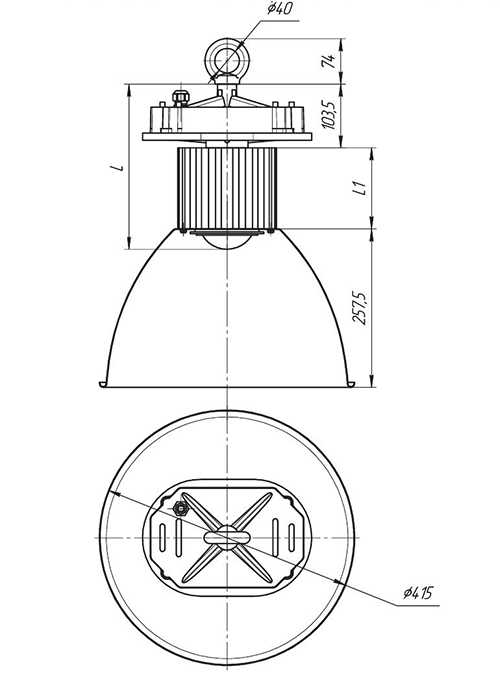

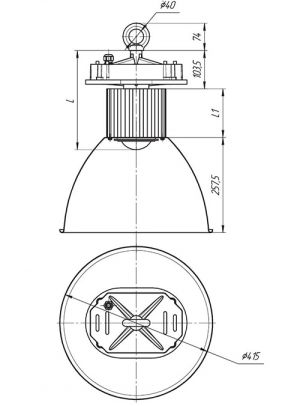

Габаритные, монтажные и установочные размеры светильников ВЭЛАН-01

Исполнение с куполообразным отражателем Исполнение с узконапрвленным отражателем
вэлан-01 вэлан-01
Наименование Значение

Мощность, Вт

30

40

50

60

70

80

90

100

150

200

L, мм

194

202

210

269

269

269

293

293

283

353

L1, мм

57

65

73

132

132

132

156

156

180

250

Масса, кг

2,8

3,3

3,4

4,5

4,5

4,5

5

5

8,5

10,3

Стандартный комплект поставки

  • Светильник ВЭЛАН-01 в комплекте со светодиодным источником света и кабельным вводом для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • По согласованию с заказчиком, возможно исполнение светильников с напряжением питания от 12 до 230 AC\DC ±10%.
  • Опционально возможна установка защиты от превышения напряжения (УЗПН).

Скачать документацию

ВЭЛАН-01 светильники светодиодные. IES-файлы.
