ВЭЛАН-02 светильники светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Архитектурные, Для наружного освещения/Для улиц и дорог

Напряжение питания: = 230 В, ≈ 230 В

Потребляемая мощность: 40 Вт, 50 Вт, 60 Вт, 70 Вт, 80 Вт, 90 Вт, 100 Вт, 110 Вт, 120 Вт, 130 Вт, 140 Вт, 150 Вт

Тип источника света: Матрица светодиодная

Световой поток: 3560 лм, 4130 лм, 4371 лм, 4513 лм, 5130 лм, 5700 лм, 6575 лм, 6609 лм, 7076 лм, 7893 лм, 8089 лм, 8250 лм, 8521 лм, 8678 лм, 9100 лм, 9948 лм, 9989 лм, 12430 лм, 13807 лм, 15080 лм, 16177 лм, 19092 лм

Цена (без учета НДС): По запросу руб.

Описание

ВЭЛАН-02 используются для наружного и внутреннего освещения объектов различной направленности. Могут применяться в качестве архитектурных светильников для подсветки зданий и архитектурных построек, для освещения улиц. Во внутренних помещениях ВЭЛАН-02 необходимы для создания общепромышленного освещения, например, в цехах, мастерских и на других участках предприятия.

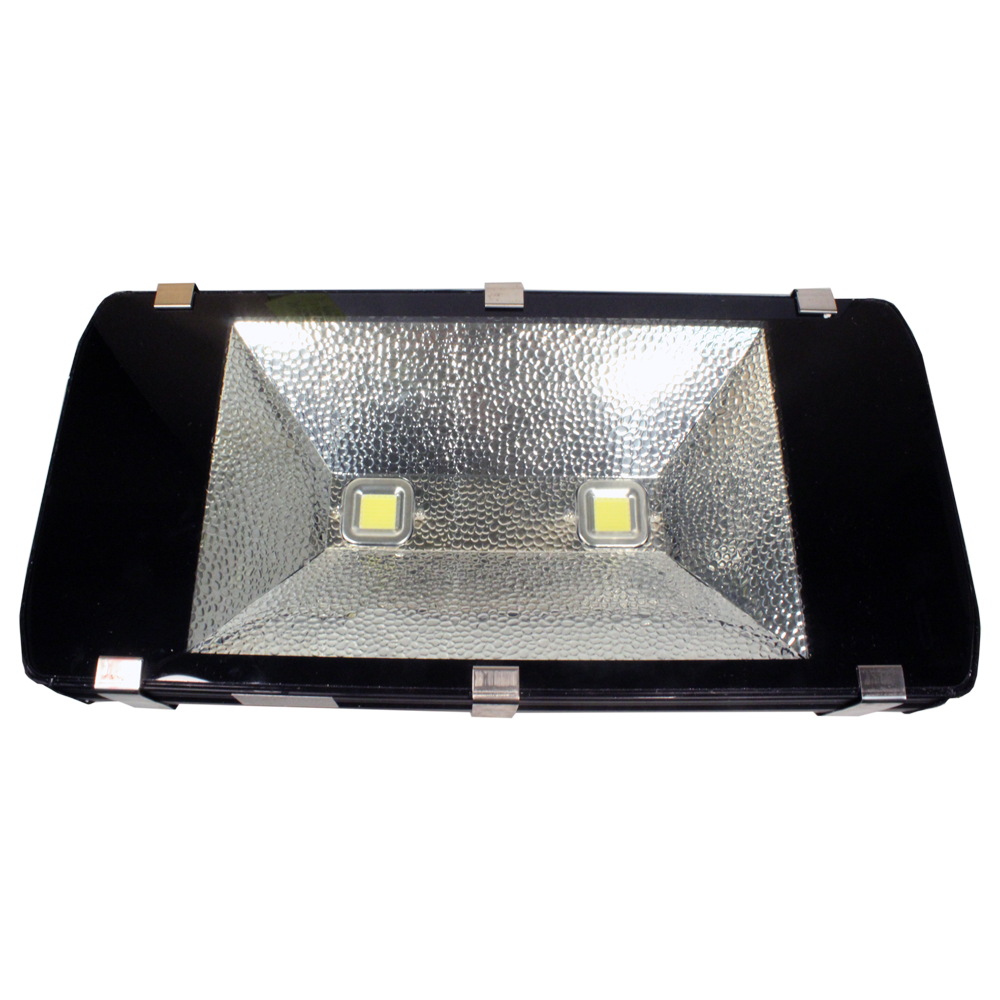

Конструкция светильников ВЭЛАН-02

Корпус светильников ВЭЛАН-02 имеет прямоугольную форму и устойчив к механическому воздействию. Данная особенность достигается за счет материала изготовления - коррозионностойкого алюминиевого сплава, покрытого краской.

Светопропускная часть светильников ВЭЛАН-02 представляет собой ударопрочное термостойкое стекло или поликарбонат. Оно отличается высокой механической прочностью, износоустойчивостью и термостойкостью (сохраняет работоспособность при перепаде температур), а также высокой светопропускной способностью. Светодиодный источник имеет силиконовое уплотнение, которое обеспечивает защиту от пыли и влаги.

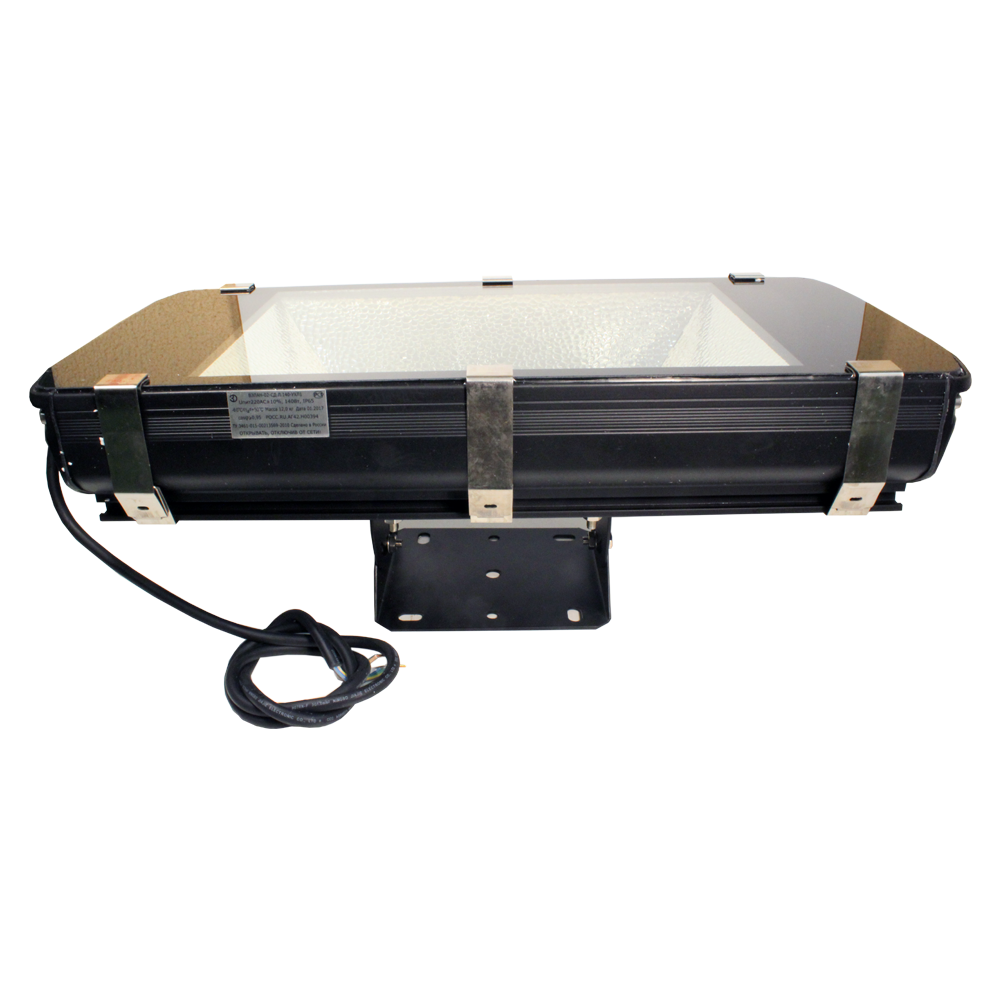

Во внутренней части светильников ВЭЛАН-02 расположены: отражатель, блок питания, светодиодные источники света и клеммные зажимы. Крепление осуществляется с помощью скоб или монтажом на трубу. Для уличного освещения с креплением на трубу предусмотрено исполнение «КОБРА». Светильники ВЭЛАН-02 изготавливаются в различных габаритах корпусов, размер которых зависит от мощности установленных светодиодных матриц.

Преимущества светильников ВЭЛАН-02:

  • Нормальная работоспособность светильников ВЭЛАН-02 сохраняется при температуре окружающей среды от -60°С до +55°С.
  • Светильники имеют «антивандальное» исполнение, устойчивы к механическим и вибрационным воздействиям.
  • В отличие от ртутьсодержащих ламп, светильники ВЭЛАН-02 безопасны для окружающей среды и не имеют особых требований к утилизации.
  • Мгновенный пуск светильника и его выход на заданную мощность.
  • Близость освещения к естественному свету.
  • Отсутствие или минимальная степень слепящего эффекта.
  • Высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность.
  • Отсутствие стробоскопического эффекта (мерцание).
  • В светильниках используются сверхъяркие светодиоды, с эффективностью свечения около 80 лм на 1 Вт.
  • КПД светильников ВЭЛАН-02 приближается к 100%, что положительно сказывается на энергосбережении, так как светодиодные источники света при одинаковом световом потоке потребляют до десяти раз меньше электроэнергии, чем лампы накаливания.

Технические характеристики

Сила света Одного кристалла >80 лм/Вт
Цветовая температура 4500...6500 K
Коэффициент мощности ≥0,95
Коэффициент полезного действия >90%
Материалы изготовления Коррозионностойкий алюминиевый сплав с лакокрасочным покрытием, ударопрочный поликарбонат
Способ крепления или установки На скобу, на трубу
Диаметр подводимого кабеля 6...10 мм
Маркировка взрывозащиты Нет
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Вес 7,7...13,0 кг

Структура обозначения, пример заказа

ВЭЛАН-02
СД.Л
140
«КОБРА»
2
УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Количество светодиодов для исполнения «КОБРА2»

В случае исполнения для уличного освещения с креплением на трубе дополнительно указывается индекс «КОБРА»

Мощность используемой светодиодной матрицы, Вт (40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150)

Шифр источника света (Светодиодная матрица)

Обозначение модели

Варианты исполнений

  Значение
Модель ВЭЛАН-
02-40
ВЭЛАН-
02-50
ВЭЛАН-
02-60
ВЭЛАН-
02-70
ВЭЛАН-
02-80
ВЭЛАН-
02-90
ВЭЛАН-
02-100
ВЭЛАН-
02-110
ВЭЛАН-
02-120
ВЭЛАН-
02-130
ВЭЛАН-
02-140

Мощность,
Вт

40

50

60

70

80

90

100

110

120

130

140

Световой поток, лм

3560

4130

4371

4513

6609

7893

8089

8250

8521

9100

9989

Масса, кг 7,7 12

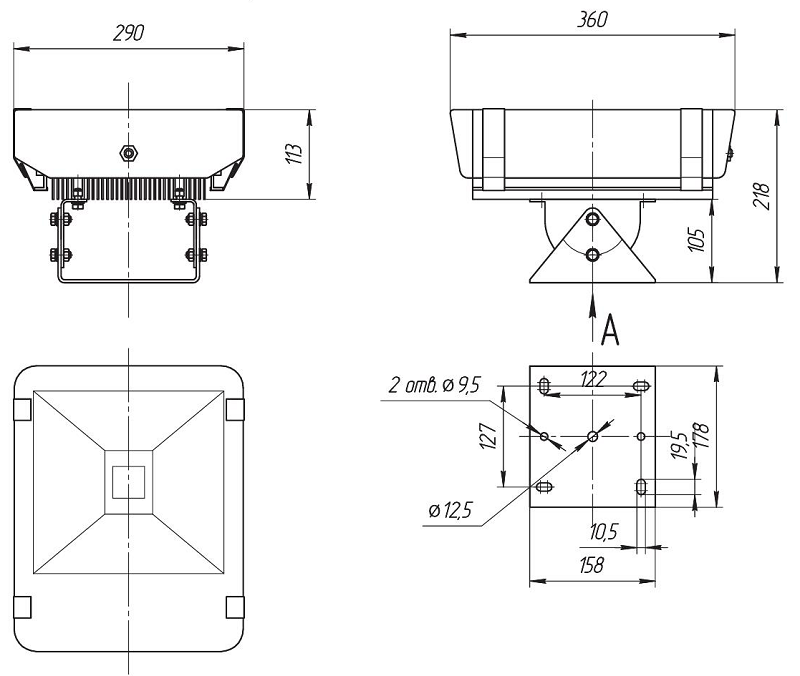

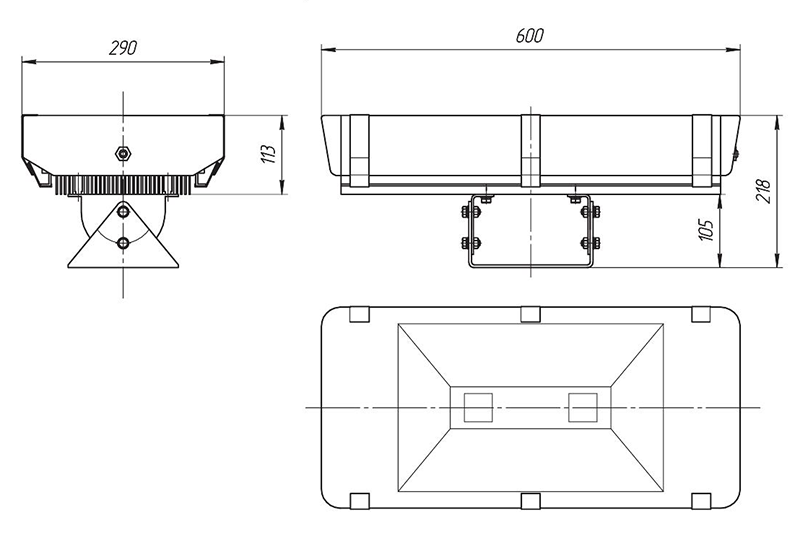

ВЭЛАН-02 стандартное исполнение, мощность до 90 Вт ВЭЛАН-02 стандартное исполнение, мощность до 140 Вт

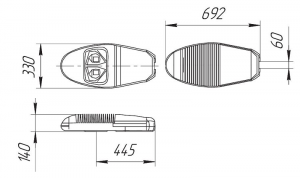

Габаритные, монтажные и установочные размеры светильников ВЭЛАН-02-"КОБРА2"

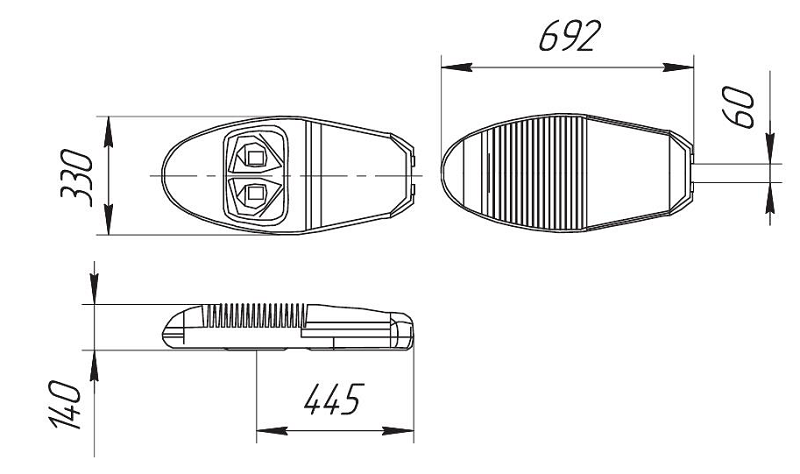

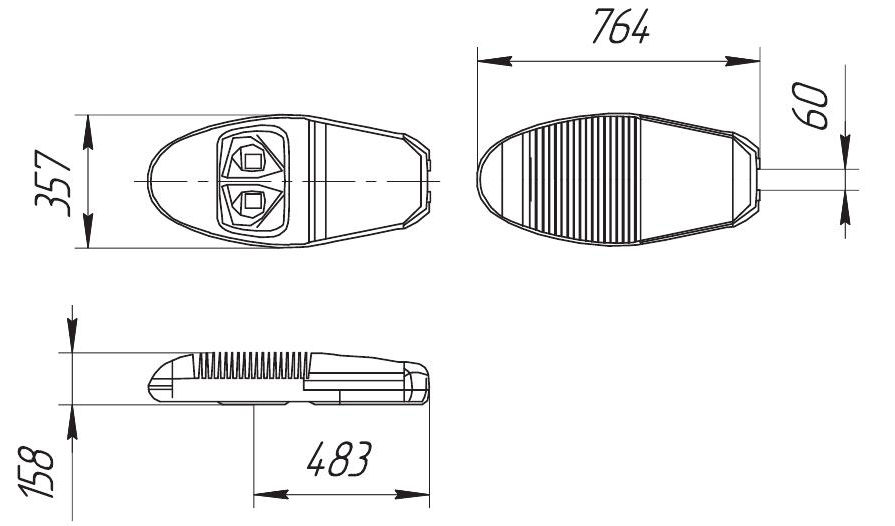

ВЭЛАН-02 исполнение «КОБРА2», мощность до 100 Вт ВЭЛАН-02 исполнение «КОБРА2», мощность до 150 Вт



  Значение
Модель

ВЭЛАН-
02-40-"КОБРА2"

ВЭЛАН-
02-50-"КОБРА2"
ВЭЛАН-
02-60-"КОБРА2"
ВЭЛАН-
02-70-"КОБРА2"
ВЭЛАН-
02-80-"КОБРА2"
ВЭЛАН-
02-90-"КОБРА2"
ВЭЛАН-
02-100-"КОБРА2"
ВЭЛАН-
02-120-"КОБРА2"
ВЭЛАН-
02-130-"КОБРА2"
ВЭЛАН-
02-140-"КОБРА2"
ВЭЛАН-
02-150-"КОБРА2"

Мощность,
Вт

40

50

60

70

80

90

100

120

130

140

150

Световой поток, лм

5130

5700

6575

7076

8678

9948

12430

13807

15080

16177

19092

Масса, кг

12,1

12,3

12,3

12,3

12,3

12,3

12,9

12,9

13

13

13



Фотометрические кривые

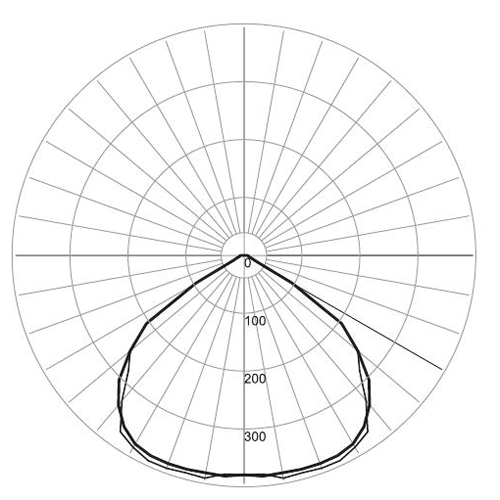

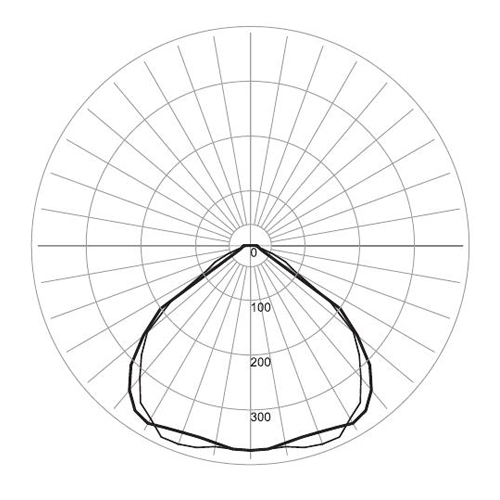

ВЭЛАН-02 мощностью до 90 Вт ВЭЛАН-02 мощностью до 140 Вт

Стандартный комплект поставки

  • Светильник ВЭЛАН-02 в комплекте со светодиодными источниками света и кабельным вводом для небронированного кабеля. Для исполнения «Кобра2» кабельный ввод не поставляется. Подводка кабеля осуществляется внутри трубы.
  • Паспорт.

Скачать документацию

ВЭЛАН-02 светильники светодиодные. IES-файлы.
