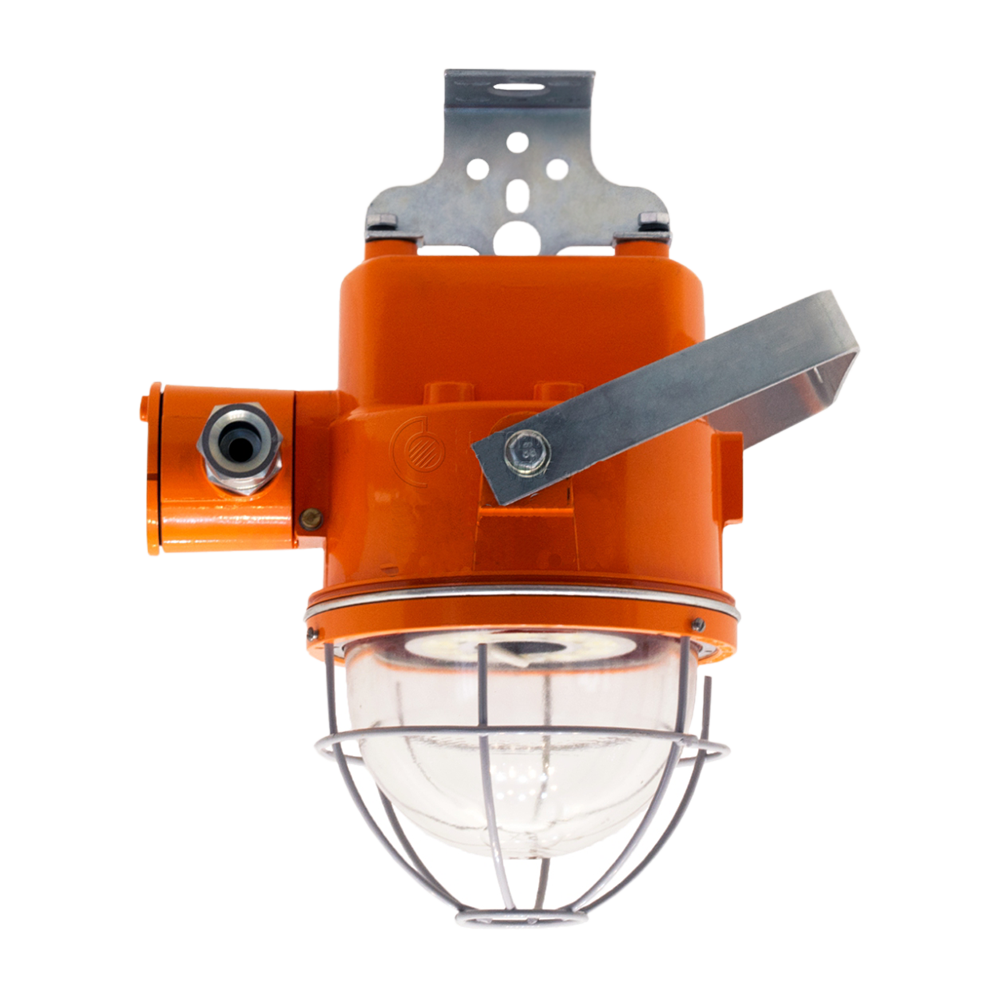

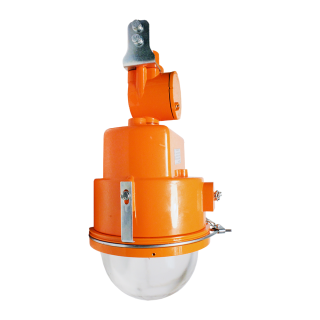

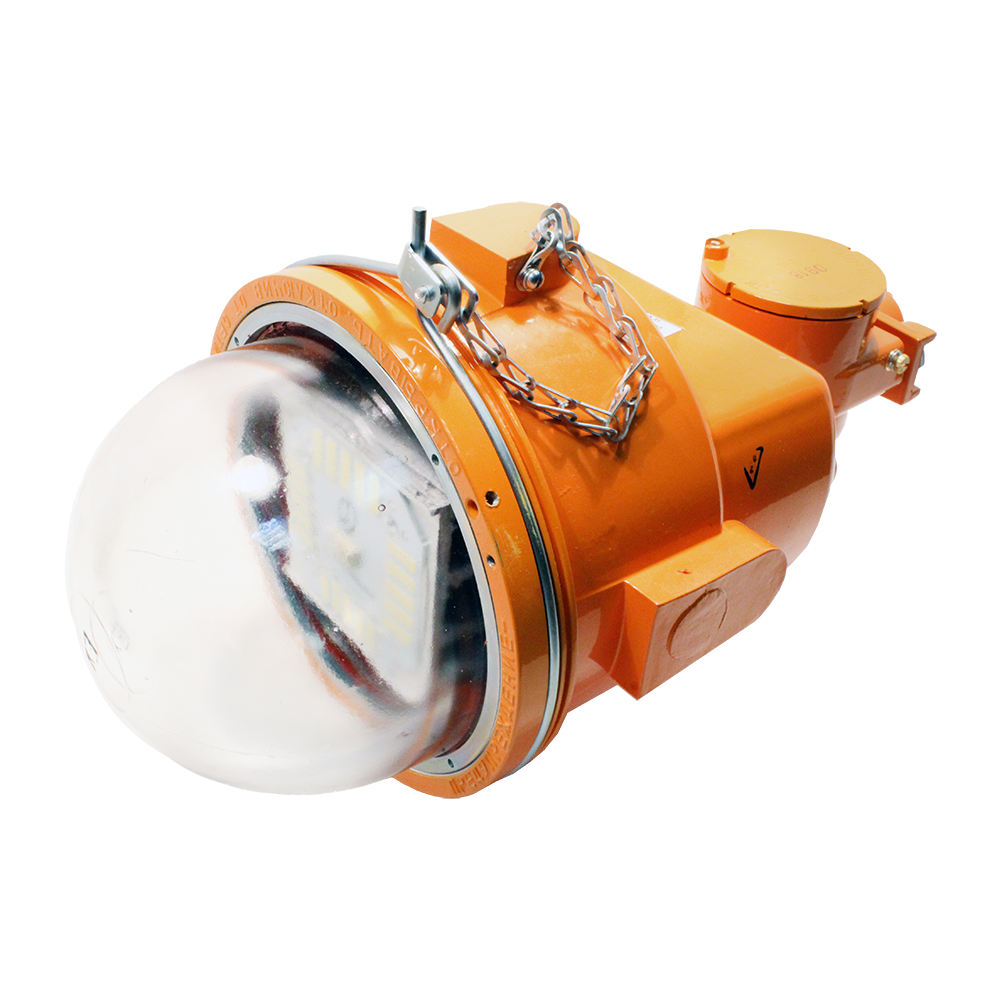

ДСП-69 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 24 В, ≈ 12 В, ≈ 24 В, ≈ 180...250 В

Потребляемая мощность: 10 Вт, 20 Вт, 30 Вт, 40 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1100 лм, 2200 лм, 3300 лм, 4400 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные светильники ДСП-69 устанавливаются в качестве осветительных приборов на объектах с возможным присутствием взрывоопасных газов и пыли всех классов. Основные модификации ДСП-69 различаются по мощности и напряжению питания.

Части корпуса взрывозащищенного светильника ДСП-69 изготовлены из алюминиевого сплава АК12 ГОСТ 1583-93 и окрашены порошковой краской, соединение резьбовое. Светодиодный модуль защищен от внешних воздействий герметично установленным стеклянным боросиликатным высокотемпературным ударопрочным колпаком.

По расположению вводной коробки светильники ДСП-69 выпускаются в двух конструктивных исполнениях:

  1. Вводная коробка расположена сбоку - светильники производятся с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.

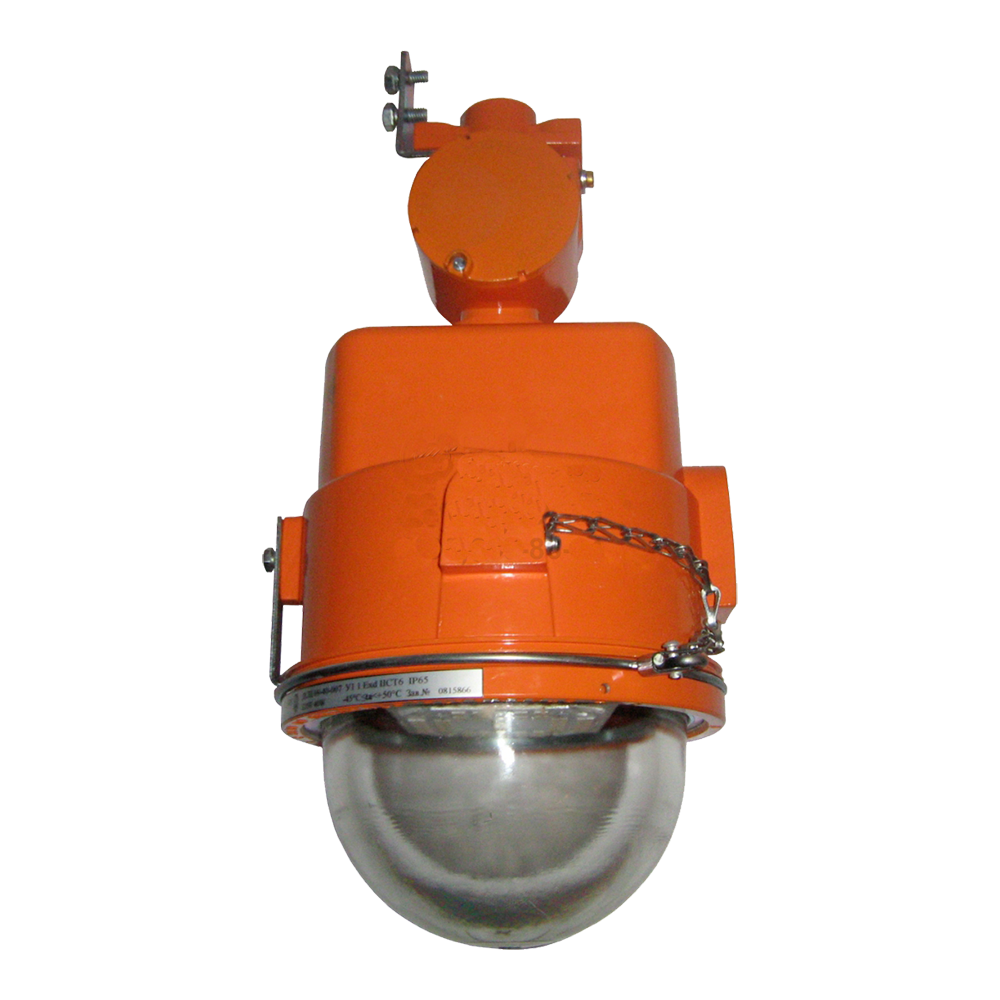

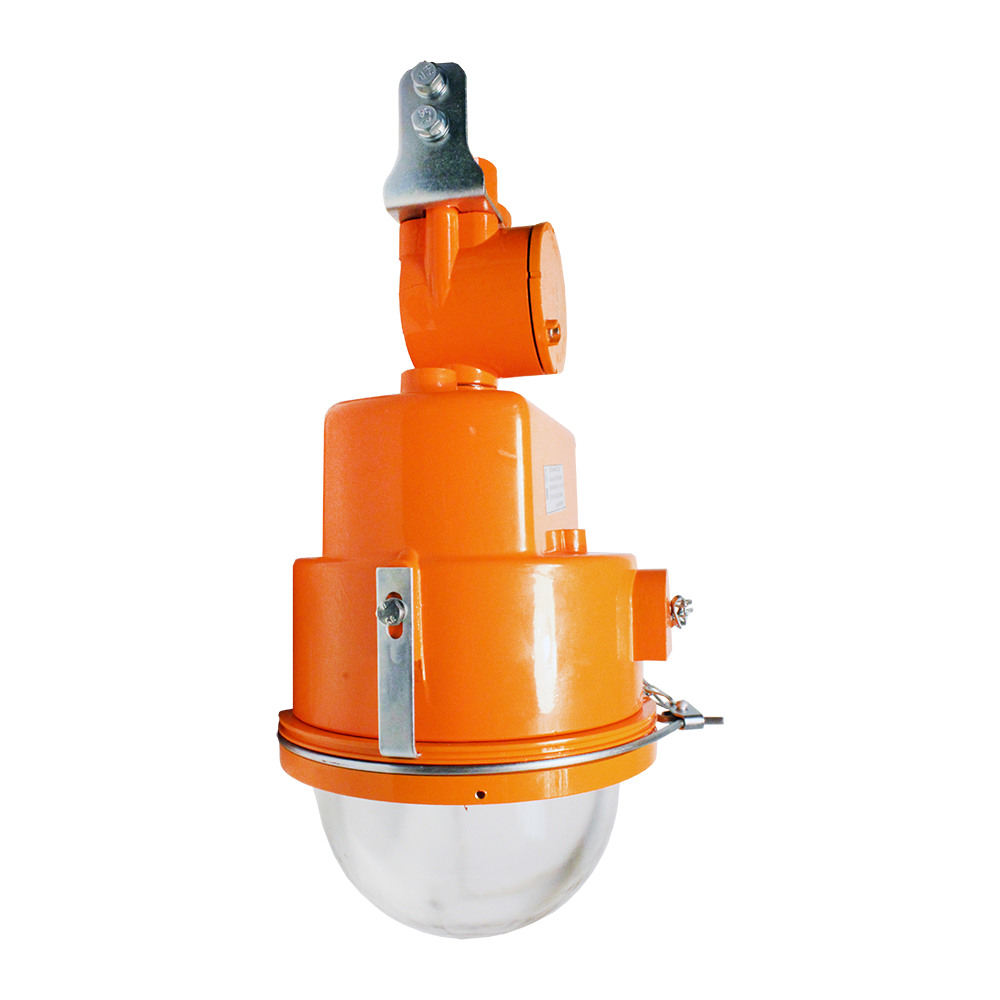

  2. При расположении вводной коробки сверху - ввод электропитания осуществляется проводами или кабелем через трубу G3/4.

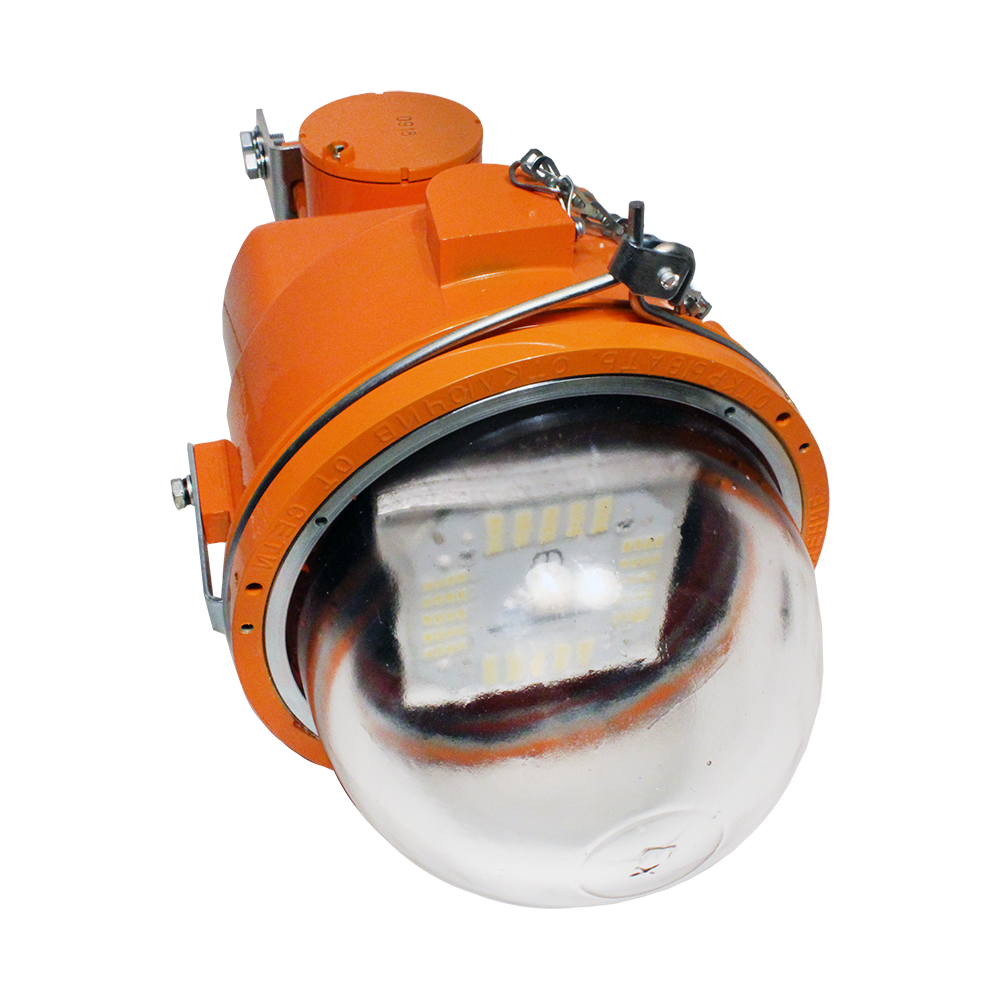

Съемная конструкция светодиодного модуля позволяет легко и быстро производить его ремонт и замену. Прибор соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1.

  • Индекс цветопередачи - не менее 80 Ra.
  • Коэффициент пульсаций - не более 1%.

Технические характеристики

Тип кривой силы света Д - Косинусная
Цветовая температура 4000К (по заказу 2700К÷6000К)
Угол излучения 120° (по заказу 60°, 30°)
Коэффициент мощности 0,95
Коэффициент полезного действия 90%
Материалы изготовления Алюминиевый сплав, ударопрочное боросиликатное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16 мм для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Ресурс 50000 час.
Маркировка взрывозащиты 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры Вводная коробка сбоку: 272х340 мм
Вводная коробка сверху: 202х425 мм
Вес Вводная коробка сбоку: 6,3 кг
Вводная коробка сверху: 6,8 кг

Структура обозначения, пример заказа

ДСП
69
20
007

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (10, 20, 30 или 40 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Габариты, не более, мм

Масса, не более, кг

Аналог* светильника с лампой ЛОН, Вт

Аналог** светильника с лампой ДРЛ, Вт

Вид исполнения

Напряжение, В

Мощность, Вт

ДСП-69-10-005

180÷250 АС

(12÷24 АС/DC)

10

272х340

6,3

60-75

50

Вводная коробка сбоку

ДСП-69-20-005

20

100-150

80

ДСП-69-30-005

30

150-200

80-125

ДСП-69-40-005

40

200-300

125

ДСП-69-10-007

180÷250 АС

(12÷24 АС/DC)

10

202х425

6,8

60-75

50

Вводная коробка сверху

ДСП-69-20-007

20

100-150

80

ДСП-69-30-007

30

150-200

80-125

ДСП-69-40-007

40

200-300

125

*При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.

**При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.

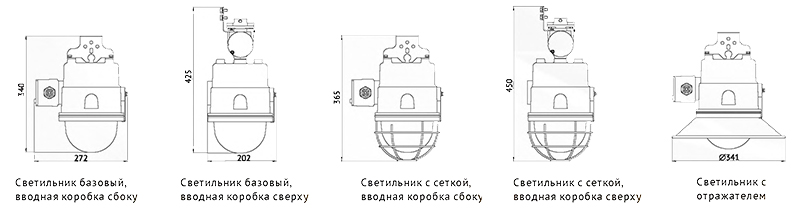

Габаритные и присоединительные размеры светильников ДСП-69

дсп-69 габаритные размеры

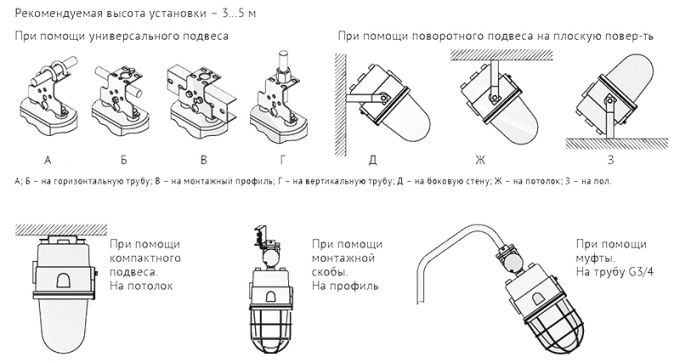

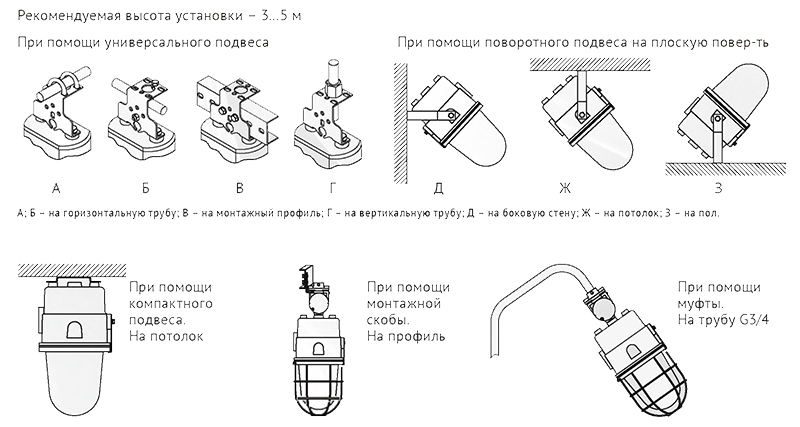

Варианты установки ДСП-69

дсп-69 варианты установки

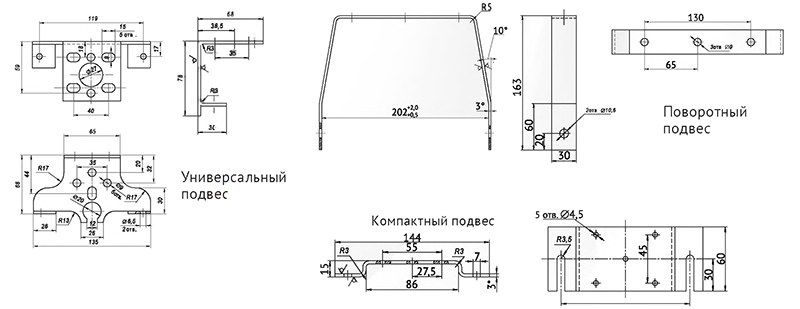

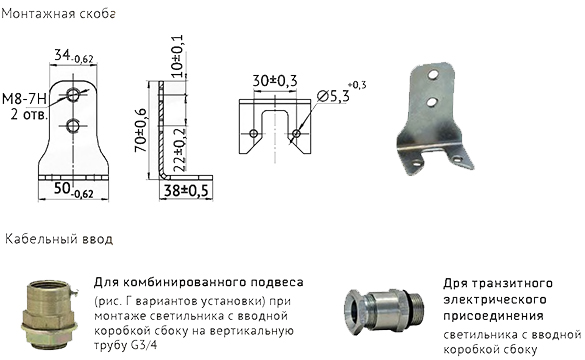

Крепежные элементы ДСП-69

дсп-69 крепеж

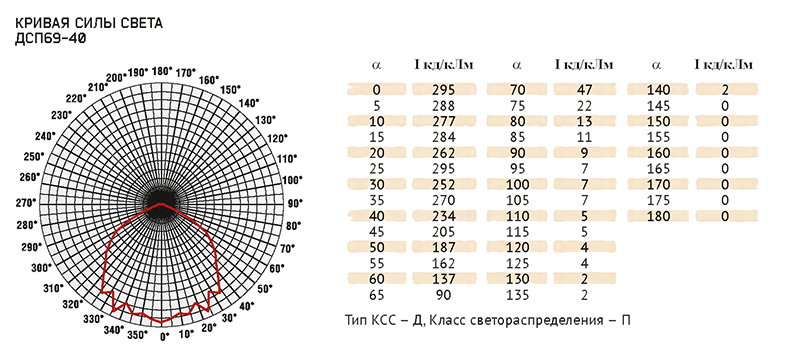

Фотометрические кривые ДСП-69

дсп-69 фотометрические кривые

Стандартный комплект поставки

  • Светильник ДСП-69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка (заглушка) (вводная коробка сбоку) - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

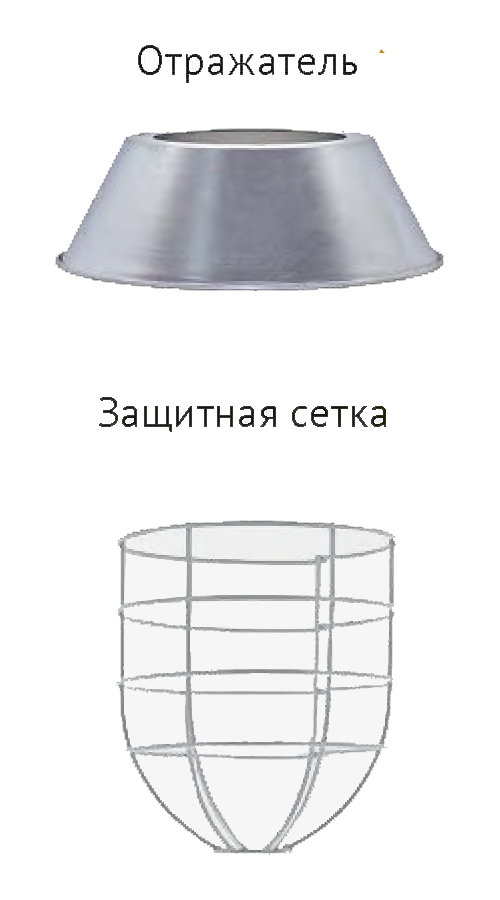

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подключения).
  • Универсальный подвес.
  • Поворотная скоба.
  • Компактный подвес.
  • Комбинированный подвес.

дсп-69 дополнительные опции
